真空配管用継手　変換アダプタ　NWフランジ×VCR継手

真空配管用継手　変換アダプタ　NWフランジ×VCR継手

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
6,400円 ～ 14,290円
税込価格
7,040円 ～ 15,719円

NWフランジとVCR継手の変換アダプターです（VCR® はSwagelok® ...

詳細情報を確認する

型番

未確定18件の候補があります。

Loading...

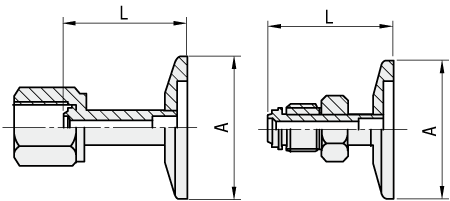

外形図・規格表

メス型

オス型


Type[ M ]材質
メス型オス型継手フランジ
FRNWACAFRNWBCASUS316SUS304

規格表

型式
FRNWACA1614
■メス型
型式AL適用チューブ外径
（インチ）		￥基準単価
TypeNo.
FRNWACA16143035.81/47,130
2514406,400
4014558,350
16383040.63/88,810
25384013,430
4038559,370
1612301/213,980
25124013,980
40125514,290
■オス型
型式AL適用チューブ外径
（インチ）		￥基準単価
TypeNo.
FRNWBCA16143035.81/48,970
2514408,800
40145513,350
16383040.63/88,040
2538408,660
4038559,290
1612301/213,350
25124013,190
40125514,050

型番リスト

表示件数:
  1. 1
型番
フランジサイズ（呼び）1
アダプタ種類詳細
適用チューブ外径（インチ）
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
NW（KF）16
VCR・UJRアダプター（メス）
1/2
10

1個

13,980円( 15,378円 )

在庫品1日目

当日出荷可能

NW（KF）16
VCR・UJRアダプター（メス）
1/4
10

1個

7,130円( 7,843円 )

在庫品1日目

当日出荷可能

NW（KF）16
VCR・UJRアダプター（メス）
3/8
10

1個

8,810円( 9,691円 )

在庫品1日目

当日出荷可能

NW（KF）25
VCR・UJRアダプター（メス）
1/2
10

1個

13,980円( 15,378円 )

在庫品1日目

当日出荷可能

NW（KF）25
VCR・UJRアダプター（メス）
1/4
10

1個

6,400円( 7,040円 )

在庫品1日目

当日出荷可能

NW（KF）25
VCR・UJRアダプター（メス）
3/8
10

1個

13,430円( 14,773円 )

在庫品1日目

当日出荷可能

NW（KF）40
VCR・UJRアダプター（メス）
1/2
10

1個

14,290円( 15,719円 )

在庫品1日目

当日出荷可能

NW（KF）40
VCR・UJRアダプター（メス）
1/4
10

1個

8,350円( 9,185円 )

在庫品1日目

当日出荷可能

NW（KF）40
VCR・UJRアダプター（メス）
3/8
10

1個

9,370円( 10,307円 )

在庫品1日目

当日出荷可能

NW（KF）16
VCR・UJRアダプター（オス）
1/2
10

1個

13,350円( 14,685円 )

在庫品1日目

当日出荷可能

NW（KF）16
VCR・UJRアダプター（オス）
1/4
10

1個

8,970円( 9,867円 )

在庫品1日目

当日出荷可能

NW（KF）16
VCR・UJRアダプター（オス）
3/8
10

1個

8,040円( 8,844円 )

在庫品1日目

当日出荷可能

NW（KF）25
VCR・UJRアダプター（オス）
1/2
10

1個

13,190円( 14,509円 )

在庫品1日目

当日出荷可能

NW（KF）25
VCR・UJRアダプター（オス）
1/4
10

1個

8,800円( 9,680円 )

在庫品1日目

当日出荷可能

NW（KF）25
VCR・UJRアダプター（オス）
3/8
10

1個

8,660円( 9,526円 )

在庫品1日目

当日出荷可能

NW（KF）40
VCR・UJRアダプター（オス）
1/2
10

1個

14,050円( 15,455円 )

在庫品1日目

当日出荷可能

NW（KF）40
VCR・UJRアダプター（オス）
1/4
10

1個

13,350円( 14,685円 )

在庫品1日目

当日出荷可能

NW（KF）40
VCR・UJRアダプター（オス）
3/8
10

1個

9,290円( 10,219円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

NWフランジとVCR継手の変換アダプターです（VCR® はSwagelok® 社の商標）
【サイズ】
・NWフランジ（NW16～40）
・VCR継手（メーカー：スウェージロック、適用チューブ外径： 1/4、3/8、1/2 メス、オス）
【用途】
・手軽にNWフランジとVCR継手の変換可能

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て）
数量区分標準対応
数　量1～910～1920～4950～
値引率基準単価5%10%18%
[！]表示数量超えはWOSにてご確認ください。

納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
