無給油ブッシュ　ポリフェニレンサルファイド樹脂　ツバ付　推奨相手軸h7

無給油ブッシュ　ポリフェニレンサルファイド樹脂　ツバ付　推奨相手軸h7

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
300円 ～ 330円
税込価格
330円 ～ 363円

充填剤入りポリフェニレンサルファイドの無給油ブッシュ、ツバ付タイプです。【特長...

詳細情報を確認する

型番

未確定6件の候補があります。

Loading...

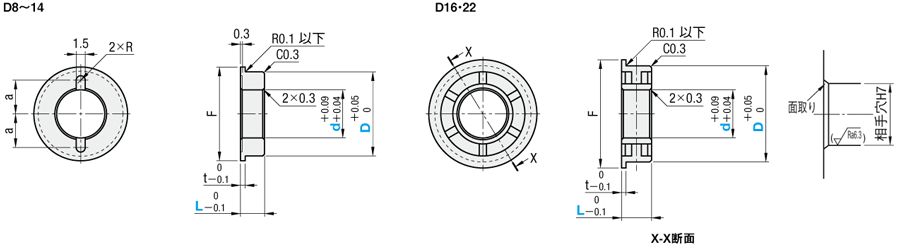

外形図・規格表

Type[ M ]材質
PPHZF充填材入りポリフェニレンサルファイド
・使用温度範囲：－60～200℃

規格表

型式ーDーL
PPHZF4ー8ー3
型式DLta許容回転数
S-1(rpm)		許容荷重
N(kgf)		ベアリング
呼び番号		＊ハウジング径＊軸径￥基準単価
Typed基準寸法許容差(H7)基準寸法許容差(h7)
PPHZF4830.62.853.33(3,200)12(1.2)ー8＋0.015
 0		4  0
−0.012		300
61030.63.835.00(2,100)18(1.8)ー106320
1240.84.624(2.4)ー12＋0.018
 0		320
81440.85.626.67(1,600)31(3.2)ー148  0
−0.015		330
1651.0－39(4.0)68816330
2271.555(5.6)60822＋0.021
 0		330
[ ! ]＊ハウジング径と軸径は推奨寸法です。相手軸の推奨表面粗さは、Ra0.8になります。

型番リスト

表示件数:
  1. 1
型番
内径 d(φ)
外径 D(φ)
全長 L(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
4
8
3
10

1個

300円( 330円 )

在庫品1日目

当日出荷可能

6
10
3
10

1個

320円( 352円 )

在庫品1日目

当日出荷可能

6
12
4
10

1個

320円( 352円 )

在庫品1日目

当日出荷可能

8
14
4
10

1個

330円( 363円 )

在庫品1日目

当日出荷可能

8
16
5
10

1個

330円( 363円 )

在庫品1日目

当日出荷可能

8
22
7
10

1個

330円( 363円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

充填剤入りポリフェニレンサルファイドの無給油ブッシュ、ツバ付タイプです。
【特長】
・完全無給油で使用でき、静摩擦係数と動摩擦係数に大きな差がないため、安定した摩擦特性を発揮します。
・低温から高温まで（-60℃～200℃）幅広い温度範囲で使用可能です。
・軟質金属（アルミ等）を相手軸として使用可能です。
・寸法安定性に優れ、高精度設計が可能で、量産性も良好です。
・帯電防止レベルの導電性を付与します。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て）
数量区分標準対応
数　量1～910～1920～4950～
値引率基準単価5%10%18%
[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■仕様・特性値（参考）
項目仕様・特性値
潤滑条件無潤滑
使用温度範囲－60～200℃
許容最高面圧 P N/mm2(kgf/cm2)14.5(148)
許容最高速度 V m/s(m/min)2.50(150)
許容最PV値 N/mm2・m/s(kgf/cm2・m/min)0.65(398)

■機械的性質
比重ASTM D 792－1.6
引張強さASTM D 638N/mm2（kgf/cm2）41.3（42.1）
引張破断伸びASTM D 638%0.99
曲げ強さASTM D 790N/mm2（kgf/cm2）62.9（641.6）
曲げ弾性率ASTM D 790N/mm2（kgf/cm2）3,430（35,000）
圧縮応力　5％変形ASTM D 695N/mm2（kgf/cm2）72.4（739）
硬さASTM D 785HRR116
アイゾット衝撃強さ（ノッチ付）ASTM D 256J/m（kgfcm/cm）15.2（1.55）
線膨張係数ASTM D 696×10-5 ℃-17
荷重たわみ温度 1.82MPaASTM D 648℃167
融点DSC℃281
体積抵抗率ASTM D 257Ωm（Ω・cm）2.4×102（2.4×104）
表面抵抗率ASTM D 257Ω1.67×105
UL難燃性UL94File No.E78113V－0
※表の数値は代表値であり、規格値ではありません。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
