無給油ブッシュ　ポリアセタール樹脂　スナップフィットタイプ

無給油ブッシュ　ポリアセタール樹脂　スナップフィットタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
290円 ～ 300円
税込価格
319円 ～ 330円

導電性のあるポリアセタールの無給油ブッシュ、スナップフィットタイプです。【特長...

詳細情報を確認する

型番

未確定4件の候補があります。

Loading...

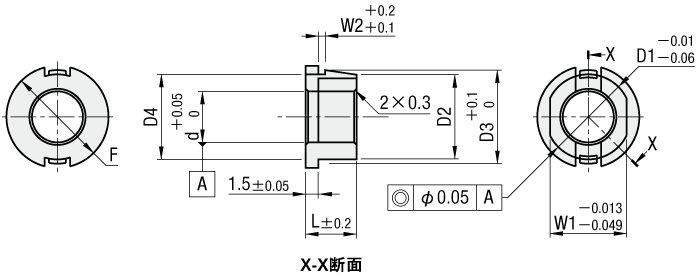

外形図・規格表

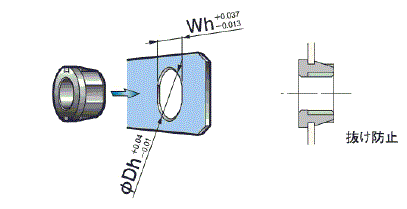

■ハウジング組付け方法

※φDh、Whは、推奨相手穴寸法です。
Type[ M ]材質
SFJZF導電性ポリアセタール
・使用温度範囲：－40～80℃

規格表

型式
SFJZF612
型式dD1D2
(max.)		D3D4FＬW1W2￥基準単価
TypeNo.
SFJZF6126109.9111012691.2290
6161.6290
81681211.91312147101.6300
8202.0300
[ ! ]推奨クリアラウンスは各寸法0.025～0.090mmです。
[ ! ]板金相手穴に使用する場合、打ち抜き加工時のバリによりスナップフィットが削がれるため、グラインダー等でバリを除去してご使用ください。

型番リスト

表示件数:
  1. 1
型番
内径 d(φ)
外径 D(φ)
全長 L(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6
10
6
10

1個

290円( 319円 )

在庫品1日目

当日出荷可能

6
10
6
10

1個

290円( 319円 )

在庫品1日目

当日出荷可能

8
12
7
10

1個

300円( 330円 )

在庫品1日目

当日出荷可能

8
12
7
10

1個

300円( 330円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

導電性のあるポリアセタールの無給油ブッシュ、スナップフィットタイプです。
【特長】
・ポリアセタールに各種潤滑剤、充填剤を添加した導電性のある無給油軸受です。
・導電性を付与しています。
・無給油で使用でき、軽負荷や高速条件下で優れた摩擦特性を発揮します。
・摩擦係数が低く、優れた耐摩耗性です。
・スティックスリップ、キシミ音を防止します。
・外径は両面カット済みです。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て）
数量区分標準対応
数　量1～910～1920～4950～
値引率基準単価5%10%18%
[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■仕様・特性値（参考）
項目仕様・特性値
潤滑条件無潤滑
使用温度範囲－40～80℃
許容最高面圧 P N/mm2(kgf/cm2)9.81(100)
許容最高速度 V m/s(m/min)0.83(50)
許容最PV値 N/mm2・m/s(kgf/cm2・m/min)0.327(200)

■機械的性質
比重ASTM D 792－1.38
引張強さASTM D 638N/mm2（kgf/cm2）42.9（438）
引張破断伸びASTM D 638%23
曲げ強さASTM D 790N/mm2（kgf/cm2）71.9（733）
曲げ弾性率ASTM D 790N/mm2（kgf/cm2）2,595（26,459）
硬さASTM D 785HRM90
アイゾット衝撃強さ（ノッチ付）ASTM D 256J/m（kgfcm/cm）31（3.16）
線膨張係数ASTM D 696×10-5 ℃-18～13
荷重たわみ温度 1.82MPaASTM D 648℃117
体積抵抗率ASTM D 257Ωm（Ω・cm）0.308（3.08×10）
表面抵抗率ASTM D 257Ω2.21×102
UL難燃性UL94File No.E78113HB
※表の数値は代表値であり、規格値ではありません。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
