小型空圧アクチュエータ付ボールバルブ　呼び圧力10K

小型空圧アクチュエータ付ボールバルブ　呼び圧力10K

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
16,530円 ～ 20,180円
税込価格
18,183円 ～ 22,198円

・アクチュエータ本体はアルミ合金ダイキャスト製、駆動部はダブルピストン構造で、...

詳細情報を確認する

型番

未確定5件の候補があります。

  • CADデータ未対応

Loading...

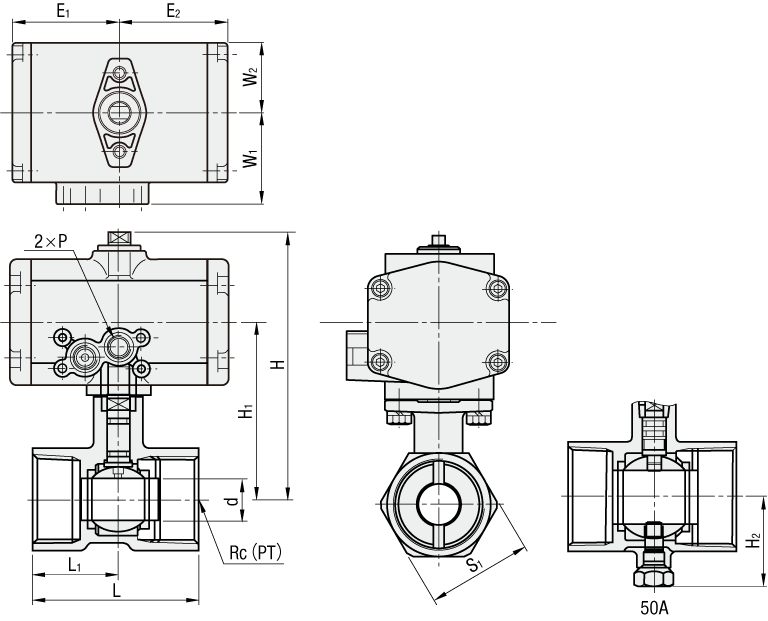

外形図・規格表

■2方タイプ
Type部品名[ M ]材質
BSAA
（2方タイプ）		ボデー・ハウジングSCS14A
ステム316SS＋Crめっき
ジスク・ボール316SS
ボデーシート・ボールシートPTFE
OリングFKM

規格表

型式
BSAA8A
型式Rc
(PT)		d
（ボア径）		HH1LL1S1アクチュエータ￥基準単価
TypeNo.E1E2W1W2P型式
BSAA
（2方タイプ）		8ARc1/44.58554442121434334.526Rc1/8Cー116,530
10ARc3/86.816,720
15ARc1/29.28656.527.52517,160
20ARc3/412.5885759303217,840
25ARc116916071363820,180

型番リスト

表示件数:
  1. 1
型番
配管ねじの呼び G(Rc)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1/4
10

1個

16,530円( 18,183円 )

在庫品1日目

当日出荷可能

3/8
10

1個

16,720円( 18,392円 )

在庫品1日目

当日出荷可能

1/2
10

1個

17,160円( 18,876円 )

在庫品1日目

当日出荷可能

3/4
10

1個

17,840円( 19,624円 )

在庫品1日目

当日出荷可能

1
10

1個

20,180円( 22,198円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

・アクチュエータ本体はアルミ合金ダイキャスト製、駆動部はダブルピストン構造で、小型軽量化を実現しました。
・最小限の部品で構成され、故障の可能性が極めて少なく、耐久性に優れます。
・直接アクチュエータに装着できる専用電磁弁が用意されており、配管作業が簡単です。
・ダブルピストンによるラックアンドピニオン構造で、効率性に優れた90度回転型アクチュエータです。
・2本のボルトだけでバルブ本体とアクチュエータが直結できます。

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て）
数量区分標準対応
数　量1～45～910～1920～
値引率基準単価5%10%18%
[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
