ミスミ

ミスミ

六角樹脂ボルト　PEEK

六角樹脂ボルト　PEEK

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
260円 ～ 3,070円
税込価格
286円 ～ 3,377円

最高級性能を有するPEEK材を使用した六角樹脂ボルトです。【特長】・半結晶性の...

詳細情報を確認する

型番

未確定27件の候補があります。

Loading...

表示件数:
  1. 1
型番
ねじの呼び(M)
長さL(mm)
ピッチ(mm)
二面幅 B(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
4
8
0.7
7
10

1個

260円( 286円 )

在庫品1日目

当日出荷可能

4
10
0.7
7
10

1個

260円( 286円 )

在庫品1日目

当日出荷可能

4
15
0.7
7
10

1個

270円( 297円 )

在庫品1日目

当日出荷可能

4
20
0.7
7
10

1個

290円( 319円 )

在庫品1日目

当日出荷可能

5
10
0.8
8
10

1個

270円( 297円 )

在庫品1日目

当日出荷可能

5
15
0.8
8
10

1個

290円( 319円 )

在庫品1日目

当日出荷可能

5
20
0.8
8
10

1個

290円( 319円 )

在庫品1日目

当日出荷可能

6
15
1
10
10

1個

350円( 385円 )

在庫品1日目

当日出荷可能

6
16
1
10
10

1個

380円( 418円 )

在庫品1日目

当日出荷可能

6
20
1
10
10

1個

380円( 418円 )

在庫品1日目

当日出荷可能

6
25
1
10
10

1個

480円( 528円 )

在庫品1日目

当日出荷可能

6
30
1
10
10

1個

530円( 583円 )

在庫品1日目

当日出荷可能

6
40
1
10
10

1個

530円( 583円 )

在庫品1日目

当日出荷可能

8
15
1.25
13
10

1個

640円( 704円 )

在庫品1日目

当日出荷可能

8
20
1.25
13
10

1個

640円( 704円 )

在庫品1日目

当日出荷可能

8
25
1.25
13
10

1個

640円( 704円 )

在庫品1日目

当日出荷可能

8
30
1.25
13
10

1個

700円( 770円 )

在庫品1日目

当日出荷可能

8
35
1.25
13
10

1個

770円( 847円 )

在庫品1日目

当日出荷可能

8
40
1.25
13
10

1個

770円( 847円 )

在庫品1日目

当日出荷可能

8
50
1.25
13
10

1個

900円( 990円 )

在庫品1日目

当日出荷可能

10
20
1.5
17
10

1個

1,200円( 1,320円 )

在庫品1日目

当日出荷可能

10
25
1.5
17
10

1個

1,250円( 1,375円 )

在庫品1日目

当日出荷可能

10
30
1.5
17
10

1個

1,370円( 1,507円 )

在庫品1日目

当日出荷可能

10
40
1.5
17
10

1個

1,370円( 1,507円 )

在庫品1日目

当日出荷可能

12
30
1.75
19
10

1個

2,900円( 3,190円 )

在庫品1日目

当日出荷可能

12
40
1.75
19
10

1個

3,070円( 3,377円 )

在庫品1日目

当日出荷可能

12
50
1.75
19
10

1個

3,070円( 3,377円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

最高級性能を有するPEEK材を使用した六角樹脂ボルトです。
【特長】
・半結晶性の最高級性能を有するスーパーエンジニアリングプラスチックです。
・エンプラの中でも最高レベルの耐薬品性を有し、PEEKを溶解する唯一の汎用化学品は濃硫酸だけです。
・また、耐熱性・耐摩耗性・難燃性・耐加水分解性にも優れ、OA機器分野・自動車分野・ICウェハキャリア・LCD製造用治具などで用いられています。
【用途】
・一般機械、OA機器分野、半導体分野、医療機器分野等、幅広い分野で使用されます。

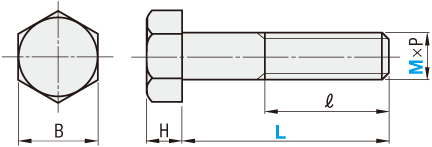

外形図・規格表

Type[ M ]材質
PEKHPEEK(ポリエーテルエーテルケトン)
・連続使用温度：260℃

規格表

型式
PEKH4ー8
M×PBH
4×0.772.8
5×0.883.5
6×1.0104
8×1.25135.5
10×1.5177
12×1.75198
型式ℓ￥基準単価
TypeM－L
PEKH4－8全ねじ260
 10260
 15270
 20290
5－10全ねじ270
 15290
 20290
6－15全ねじ350
 16380
 20380
 25480
 30530
 40530
8－15全ねじ640
 20640
 25640
 30700
 35770
 40770
 5030900
10－20全ねじ1,200
 251,250
 301,370
 401,370
12－30全ねじ2,900
 403,070
 503,070

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て）
数量区分標準対応
数　量1～910～99100～499500～
値引率基準単価20%40%60%
[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

Mねじり破断トルク（N・m）引張破断荷重（N）
40.47738
50.961234
61.641749
83.683261
107.905256
1213.647650
[ ! ]表中の数値は参考値であり保証値ではありません。
〈ご注意〉
・外観に黒点（スラッジ）が入ることが有ります。
・ねじ先端部のゲート残りは長さ（L）に対して5％以下です。
・成形時にねじのピッチズレが生じるため、同材質のナットと組み合わせてご使用ください。
・ナットを使用しない場合は、めねじとの嵌合は20mm以下としてください。
・締付にはトルクドライバー及びトルクレンチをご使用ください。推奨締付トルクは使用状態においての破断トルク値の50％です。
・耐熱性、耐薬品性は使用条件により変化しますので、必ず事前に使用状態でのテストを行ってください。
・ロット、各種条件により若干変色することがあります。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
