ミスミ

ミスミ

ヘクサロビュラ穴付低頭樹脂ボルト　PEEK

ヘクサロビュラ穴付低頭樹脂ボルト　PEEK

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
250円 ～ 540円
税込価格
275円 ～ 594円

【特長】・PEEK（ピーク）は半結晶性の最高級性能を有するスーパーエンジニアリ...

詳細情報を確認する

型番

未確定11件の候補があります。

Loading...

表示件数:
  1. 1
型番
ねじの呼び(M)
長さL(mm)
ピッチ(mm)
D部径(φ)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
3
6
0.5
5.5
10

1個

250円( 275円 )

在庫品1日目

当日出荷可能

3
8
0.5
5.5
10

1個

250円( 275円 )

在庫品1日目

当日出荷可能

4
6
0.7
7
10

1個

280円( 308円 )

在庫品1日目

当日出荷可能

4
8
0.7
7
10

1個

280円( 308円 )

在庫品1日目

当日出荷可能

4
12
0.7
7
10

1個

290円( 319円 )

在庫品1日目

当日出荷可能

5
10
0.8
8.5
10

1個

340円( 374円 )

在庫品1日目

当日出荷可能

5
12
0.8
8.5
10

1個

370円( 407円 )

在庫品1日目

当日出荷可能

5
16
0.8
8.5
10

1個

380円( 418円 )

在庫品1日目

当日出荷可能

6
12
1
10
10

1個

500円( 550円 )

在庫品1日目

当日出荷可能

6
16
1
10
10

1個

500円( 550円 )

在庫品1日目

当日出荷可能

6
20
1
10
10

1個

540円( 594円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】
・PEEK（ピーク）は半結晶性の最高級性能を有するスーパーエンジニアリングプラスチックです。
・エンプラの中でも最高レベルの耐薬品性を有し、PEEKを溶解する唯一の汎用化学品は濃硫酸だけです。
・また、耐熱性・耐摩耗性・難燃性・耐加水分解性にも優れ、OA機器分野・自動車分野・ICウェハキャリア・LCD製造用治具などで用いられています。

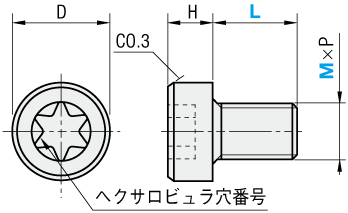

外形図・規格表

Type[ M ]材質
PEKSTHPEEK(ポリエーテルエーテルケトン)
・連続使用温度：260℃

規格表

型式
PEKSTH3ー6
型式M×PDH穴番号￥基準単価
TypeM－L
PEKSTH3－63×0.55.52.410250
 8250
4－64×0.773.120280
 8280
 12290
5－105×0.88.53.6525340
 12370
 16380
6－126×1.0104.430500
 16500
 20540

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て）
数量区分標準対応
数　量1～910～99100～499500～
値引率基準単価20%40%60%
[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

Mねじり破断トルク（N・m）引張破断荷重（N）
30.21406
40.50760
50.951277
61.651747
[ ! ]表中の数値は参考値であり保証値ではありません。
〈ご注意〉
・外観に黒点（スラッジ）が入ることが有ります。
・ねじ先端部のゲート残りは長さ（L）に対して5％以下です。
・成形時にねじのピッチズレが生じるため、同材質のナットと組み合わせてご使用ください。
・ナットを使用しない場合は、めねじとの嵌合は20mm以下としてください
・締付にはトルクドライバー及びトルクレンチをご使用ください。推奨締付トルクは使用状態においての破断トルク値の50％です。
・耐熱性、耐薬品性は使用条件により変化しますので、必ず事前に使用状態でのテストを行ってください。
・ロット、各種条件により若干変色することがあります。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
