ノーマルホイールコンベヤ 幅60mm
外形図・規格表

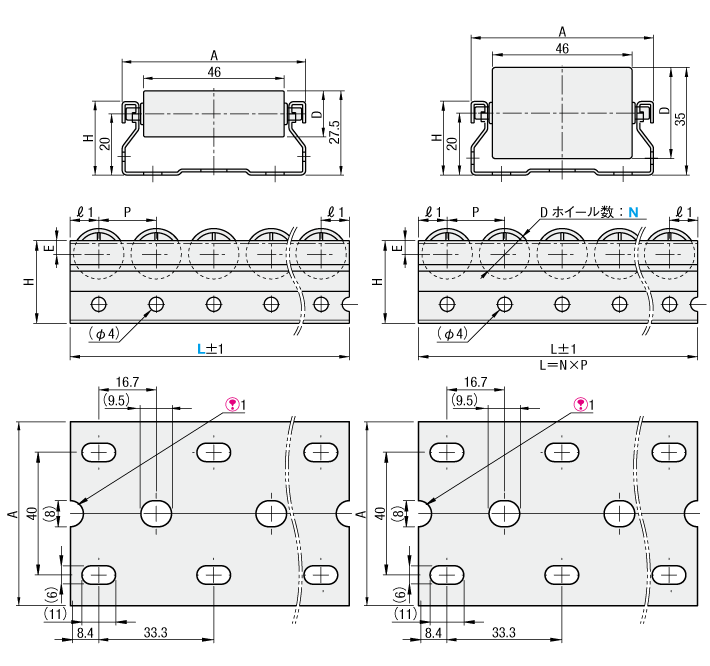

外形図
GPCHS601
GPCHS6033
■L寸固定
■ホイール数指定
[ ! ]板厚は0.9mm~1.0mm程度です
| 構成部品 | [ M ]材質 | [ S ]表面処理 |
| フレーム | SPHC | 亜鉛メッキ |
| ホイール | 白：ポリエチレン 黒：帯電防止(ESD)ポリエチレン | - |
| 軸 | SWCH10A | 三価クロメート |
規格表
| 型式 | ー | ホイール | ー | L | ー | ホイール数 |
| GPCHS6016 | ー | BW | ー | 1500 | ||
| GPCHSF6016 | ー | BBS | ー | 30 |
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ホイール | L 呼び長さ | 実寸L （mm） | A | H | E | P | D | ℓ1 | ホイール (数) | 質量(g) | 耐荷重（N） (ホイール1コあたり） | 対応取付部品 | ￥基準単価 (1～20本) | ||||
| Type | フレーム 呼び | 形状 | 色 | W (白) | BS (黒・ESD) | W (白) | BS (黒・ESD) | |||||||||||
| GPCHS | 6016 | B(フラット) | W(白) BS(黒・ESD) | 1500 | 1503 | 60 | 24 | 4 | 16.7 | 15 | 8.4 | 90 | 2,200 | 1471 | 1176 | GPCJT2860-□□ | 3,196 | 4,294 |
| 6033 | 1498.5 | 3.8 | 33.3 | 30 | 16.7 | 45 | 2,100 | 980 | 2,702 | 3,339 | ||||||||
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ホイール | N ホイール数 | P | 質量 (g)/m | \基準単価(1～20本) | |||||||
| ホイール1コ | カット費 | |||||||||||
| Type | フレーム呼び | 形状 | 色 | W(白) | BS(黒・ESD) | |||||||
| GPCHSF | 6016 | B(フラット) | W(白) BS(黒・ESD) | 5～90 | 16.7 | 1,467 | 39 | 52 | 200 | |||
| 6033 | 5～45 | 33.3 | 1,400 | 66 | 82 | |||||||
[ ! ]長さ計算例 GPCHSF6016-BW-30の場合 ホイール数N：30×P：16.7＝501mm（1mm未満は切り捨て）
[ ! ]価格計算例 ホイール数N：30×ホイール1コ：39円＋カット費：200円＝1,370円（1円未満は切り捨て）
型番リスト
- 表示件数:
| 型番 |
ローラ/ホイール外径 D(mm) |
ローラ/ホイール耐荷重(1個あたり） (kgf) |
ローラ/ホイールピッチ P(mm) |
搬送長さL 呼び長さL(mm) |
仕様 |
材質詳細 |
ローラ/ホイール個数(個) |
色 |
ホイール数 N |
材質証明書：材質 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
15
|
120
|
16.7
|
1500
|
帯電防止
|
帯電防止（ESD）ポリエチレン
|
90
|
黒
|
-
|
本体：SPHC、ホイール：帯電防止ポリエチレン、軸：SWCH10A
| 10 | 1個 | -( -
) | 3日目 | |
15
|
150.1
|
16.7
|
1500
|
標準
|
ポリエチレン
|
90
|
白
|
-
|
本体：SPHC、ホイール：ポリエチレン、軸：SWCH10A
| 10 | 1個 | -( -
) | 3日目 | |
30
|
100
|
33.3
|
1500
|
帯電防止
|
帯電防止（ESD）ポリエチレン
|
45
|
黒
|
-
|
本体：SPHC、ホイール：帯電防止ポリエチレン、軸：SWCH10A
| 10 | 1個 | -( -
) | 3日目 | |
30
|
150.1
|
33.3
|
1500
|
標準
|
ポリエチレン
|
45
|
白
|
-
|
本体：SPHC、ホイール：ポリエチレン、軸：SWCH10A
| 10 | 1個 | -( -
) | 3日目 | |
15
|
120
|
16.7
|
-
|
帯電防止
|
帯電防止（ESD）ポリエチレン
|
-
|
黒
|
5 ～ 90
|
本体：SPHC、ホイール：帯電防止ポリエチレン、軸：SWCH10A
| 10 | 1個 | -( -
) | 3日目 | |
15
|
150.1
|
16.7
|
-
|
標準
|
ポリエチレン
|
-
|
白
|
5 ～ 90
|
本体：SPHC、ホイール：ポリエチレン、軸：SWCH10A
| 10 | 1個 | -( -
) | 3日目 | |
30
|
100
|
33.3
|
-
|
帯電防止
|
帯電防止（ESD）ポリエチレン
|
-
|
黒
|
5 ～ 45
|
本体：SPHC、ホイール：帯電防止ポリエチレン、軸：SWCH10A
| 10 | 1個 | -( -
) | 3日目 | |
30
|
150.1
|
33.3
|
-
|
標準
|
ポリエチレン
|
-
|
白
|
5 ～ 45
|
本体：SPHC、ホイール：ポリエチレン、軸：SWCH10A
| 10 | 1個 | -( -
) | 3日目 |
Loading...
詳細情報
基本情報
【特長】
・幅60mmのホイールコンベヤです
・ピッチ16.7mmと33.3mmがあります
・ホイールは帯電防止（ESD）タイプもご用意しております
(i)ご注意
- 最新の商品情報は、本Webページにてご確認ください。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
