ステンレスホイールコンベヤ 保持器タイプ

ステンレスホイールコンベヤ 保持器タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【特長】・ステンレスホイールのホイールコンベヤです・幅は40mmと85mmがご...

詳細情報を確認する

  • 種類：
    コロコンローラ
  • 搬送種類：
    ストレート
  • ローラ/ホイール表面材質：
    ステンレス
  • 仕様：
    耐摩耗性
  • フレーム表面処理：
    亜鉛メッキ
  • フレーム材質：
    SPHC
  • ローラ/ホイール表面処理：
    なし
  • ローラ/ホイールタイプ：
    フラットホイール
  • 材質詳細：
    SUS201相当
  • 色：
    シルバー
  • 材質証明書：
    対象
  • 材質証明書：材質：
    本体：SPHC、ホイール：SUS201相当、軸：SWCH10A
  • 材質証明書：表面処理：
    本体：溶融亜鉛メッキ、軸：三価クロメート

(i)ご注意

  • 最新の商品情報は、本Webページにてご確認ください。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定6件の候補があります。

Loading...

外形図・規格表

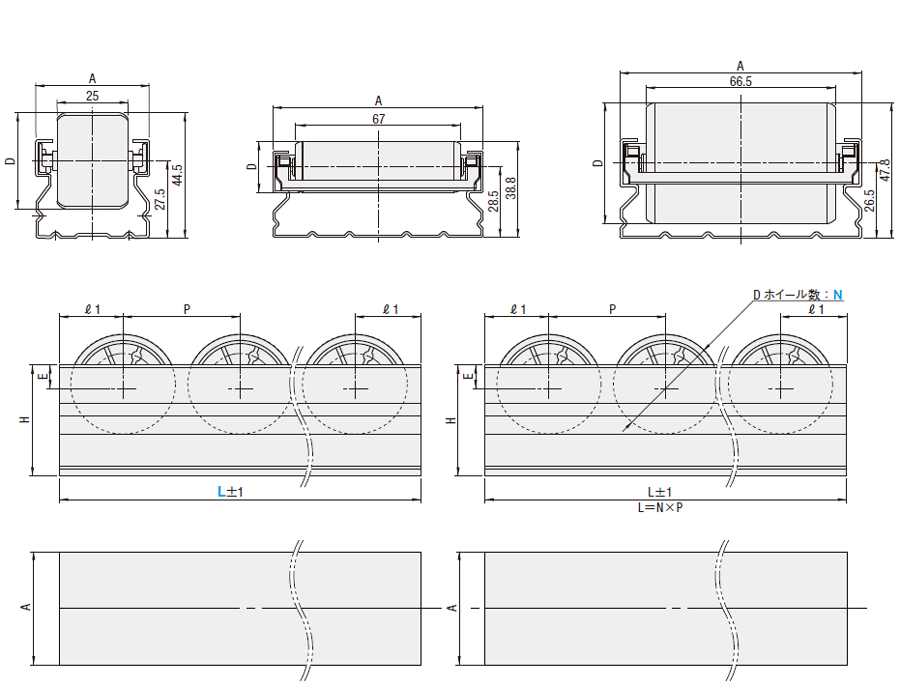

外形図

GPCHS4040-BSL GPCHS8523-BSL GPCHS8545-BSL ■L寸固定 ■ホイール数指定
構成部品[ M ]材質[ S ]表面処理
フレームSPHC亜鉛メッキ
ホイールSUS201相当-
軸SWCH10A三価クロメート

規格表

型式ーホイールーLーホイール数
GPCHS4040ーBSLー1500
GPCHSF8523ーBSLー  30
■L寸固定
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ホイールL
呼び長さ		実寸L
（mm）		AHEPDℓ1ホイール
(数)		質量
(g)		耐荷重（N）
(ホイール1コあたり）		対応取付部品￥基準単価
Typeフレーム呼び形状色
GPCHS4040
8523
8545		B(フラット)SL(シルバー・
ステンレス)		150015204027.57.54034203824001961GPCJT845-□□
GPCJT2840-□□
11,710
1507.58528.56.522.520.511.26744003432GPCJT2885-□□
15,874
15308526.58.54542.522.53442005393
11,408
[ ! ]表示数量超えはWOSにてご確認ください。
■ホイール数指定
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ホイールホイール数
N		P質量 (g)/m基準単価
Typeフレーム呼び形状色ホイール1コカット費
GPCHSF4040
8523
8545		B(フラット)SL(シルバー・
ステンレス)		5～38401600
339
200
5～6722.52933
261
5～34452800
369
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]長さ計算例　GPCHSF4040－BSL－30の場合　ホイール数N：30×P：40＝1,200mm（1mm未満は切り捨て）
[ ! ]価格計算例　GPCHSF4040－BSL－30の場合　ホイール数N：30×ホイール1コ：339円＋カット費：200円＝10,370円（1円未満は切り捨て）

型番リスト

表示件数:
  1. 1
型番
ローラ/ホイール幅 W(mm)
ローラ/ホイール外径 D(mm)
ローラ/ホイール耐荷重(1個あたり）　(kgf)
ローラ/ホイールピッチ P(mm)
搬送長さL　呼び長さL(mm)
ローラ/ホイール個数(個)
ホイール数 N
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
25
34
200.1
40
1500
38
-
10

1個

-( - )

3日目

67
20.5
350.2
22.5
1500
67
-
10

1個

-( - )

3日目

66.5
42.5
550.3
45
1500
34
-
10

1個

-( - )

3日目

25
34
200.1
40
-
-
5 ～ 38
10

1個

-( - )

3日目

67
20.5
350.2
22.5
-
-
5 ～ 67
10

1個

-( - )

3日目

66.5
42.5
550.3
45
-
-
5 ～ 34
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・ステンレスホイールのホイールコンベヤです
・幅は40mmと85mmがございます
・衝撃に強く、耐摩耗性に優れています

(i)ご注意

  • 最新の商品情報は、本Webページにてご確認ください。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

L寸固定/ホイール数指定
 3 日目出荷
出荷日については、>>こちらをご覧ください。
数量区分標準対応個別対応
小口大口
数量1~2021~
出荷日通常お見積り
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
