ユニバーサルホイールコンベヤ 幅60mm 保持器タイプ

ユニバーサルホイールコンベヤ 幅60mm 保持器タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【特長】・幅60mmのアルミフレーム製ホイールコンベヤです・底面フラットなワー...

詳細情報を確認する

  • 種類：
    コロコンローラ
  • 搬送種類：
    ストレート
  • ローラ/ホイール表面材質：
    樹脂
  • ローラ/ホイール幅 W(mm)：
    36
  • ローラ/ホイール外径 D(mm)：
    60
  • ローラ/ホイール耐荷重(1個あたり）　(kgf)：
    500.3
  • ローラ/ホイールピッチ P(mm)：
    66.7
  • フレーム表面処理：
    白アルマイト処理
  • フレーム材質：
    A6063S-T5
  • ローラ/ホイール表面処理：
    なし
  • ローラ/ホイールタイプ：
    ユニバーサルホイール
  • 材質証明書：
    対象
  • 材質証明書：表面処理：
    本体：白アルマイト処理、軸：三価クロメート

(i)ご注意

  • 最新の商品情報は、本Webページにてご確認ください。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

未確定4件の候補があります。

Loading...

外形図・規格表

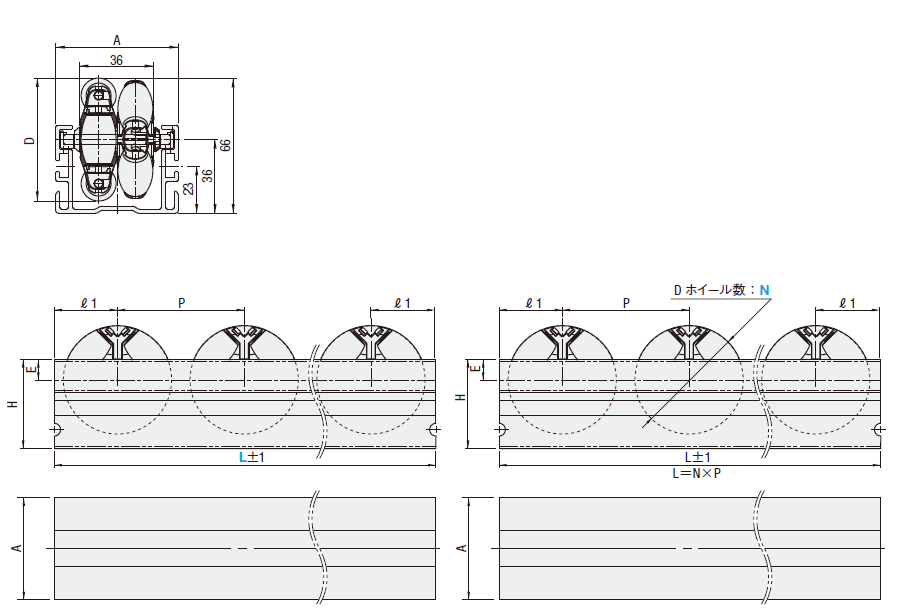

外形図

GPCHA6067 ■L寸固定 ■ホイール数指定
構成部品[ M ]材質[ S ]表面処理
フレームA6063S-T5白アルマイト処理
ホイール白：ポリアセタール
黒：帯電防止(ESD)ポリアセタール		-
軸SWCH10A三価クロメート

規格表

型式ーホイールーLーホイール数
GPCHA6067ーUWー1500
GPCHAF6067ーUBSー  15
■L寸固定
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ホイールL
呼び長さ		実寸L
（mm）		AHEPDℓ1ホイール
(数)		質量
(g)		耐荷重（N）
(ホイール1コあたり）		対応取付部品￥基準単価(1～20本)
Typeフレーム呼び形状色W(白)BS(黒・ESD)
GPCHA6067U(ユニバーサル)W(白)
BS(黒・ESD)		150015346036766.76033.42338004903GPCJT2860-□□
25,441
28,071
[ ! ]表示数量超えはWOSにてご確認ください。
■ホイール数指定
・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式ホイールホイール数
N		P質量 (g)/m￥基準単価(1～20本)
ホイール1コカット費
Typeフレーム呼び形状色W(白)BS(黒・ESD)
GPCHAF6067U(ユニバーサル)W(白)
BS(黒・ESD)		5～2366.72533
1,217
1,343
200
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]長さ計算例　GPCHAF6067－UW－12の場合　ホイール数N：12×P：66.7＝800mm（1mm未満は切り捨て）
[ ! ]価格計算例　GPCHAF6067－UW－12の場合　ホイール数N：12×ホイール1コ：1,217円＋カット費：200円＝14,804円（1円未満は切り捨て）

型番リスト

表示件数:
  1. 1
型番
搬送長さL　呼び長さL(mm)
仕様
材質詳細
ローラ/ホイール個数(個)
色
ホイール数 N
材質証明書：材質
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
1500
帯電防止
帯電防止（ESD）ポリアセタール
23
黒
-
本体：A6063、ホイール：帯電防止ポリアセタール、軸：SWCH10A
10

1個

-( - )

3日目

1500
標準
ポリアセタール
23
白
-
本体：A6063、ホイール：ポリアセタール、軸：SWCH10A
10

1個

-( - )

3日目

-
帯電防止
帯電防止（ESD）ポリアセタール
-
黒
5 ～ 23
本体：A6063、ホイール：帯電防止ポリアセタール、軸：SWCH10A
10

1個

-( - )

3日目

-
標準
ポリアセタール
-
白
5 ～ 23
本体：A6063、ホイール：ポリアセタール、軸：SWCH10A
10

1個

-( - )

3日目

  1. 1

Loading...

詳細情報

基本情報

【特長】
・幅60mmのアルミフレーム製ホイールコンベヤです
・底面フラットなワークを縦・横方向に移動させることが可能です
・ホイールは静電タイプ（ESD）もご用意しております
・保持器タイプのため、ホイール部分の取り外しが可能です

(i)ご注意

  • 最新の商品情報は、本Webページにてご確認ください。
  • 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

L寸固定/ホイール数指定
 3 日目出荷
出荷日については、>>こちらをご覧ください。
数量区分標準対応個別対応
小口大口
数量1~2021~
出荷日通常お見積り

概要・仕様

ホイールについているボール部分が、ホイール回転方向に対し垂直に回るため
ワークを縦・横方向に移動させることが可能です。
二方向への移動が必要な箇所にお使いいただけます。

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
