【クリーン洗浄品】樹脂ロッド　外径フリー指定タイプ

【クリーン洗浄品】樹脂ロッド　外径フリー指定タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個から...

詳細情報を確認する

  • 環境対応：
    RoHS対応（10物質）
  • 種類：
    丸棒
  • 材質：
    PEEK
  • 詳細グレード：
    スタンダード
  • 色：
    灰色
  • 材質証明書：
    対象
  • 材質証明書：材質：
    PEEK

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことによる変色、寸法変化はございません。

型番

未確定28件の候補があります。

Loading...

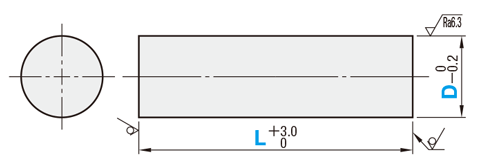

外形図・規格表


[ ! ]特性値：こちら参照
[ ! ]Ｌ寸法公差精級は追加工LKCをご利用ください。
Type[ M ]材質グレード色洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-RDJPPEEKスタンダード灰脱脂洗浄一般環境1重梱包一般環境
SH-RDJP精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−L
SL-RDJP15−500
型式L(指定)
TypeD指定1mm単位
 310～250
 4
 5
 610～500
 8
SL-RDJP (PEEK・スタンダード)10
SH-RDJP (PEEK・スタンダード)1210～800
 13
 15
 1610～800
 1820～800
 20
 25
 30

追加工

■出荷日
 7 日目出荷
[ ! ]追加工［LKC］を選択した場合のL寸公差は、L寸10～400mmまで±0.3、800mmまで±0.8になります。
[ NG ]ストーク適用不可。
追加工
コード		追加工内容適用条件指定例\/1Code
LKCL寸法公差変更
L寸法公差を下記の通りに変更
10～400mm：±0.3
401～800mm：±0.8
〈指定方法〉：LKC		[ ! ]8≦D≦30SL-RDJP20-535-LKC180
MC片端タップ追加工
片端にタップを追加工します。
〈指定方法〉：MC10
DMC(選択範囲)
8・94
10・114・5
12～144・5・6
15～194・5・6・8
20～244・5・6・8・10・12
25～30
・40・50		4・5・6・8・10・12・16
[ ! ]8≦D≦50
[ ! ]L≦MCx2の場合、タップ貫通になります。
[ ! ]L≦MCx4の場合、タップ下穴が貫通することがあります。		SL-RDJP20-535-MC8200
WMC両端タップ追加工
両端にタップを追加工します。
〈指定方法〉：WMC12
DWMC(選択範囲)
8・94
10・114・5
12～144・5・6
15～194・5・6・8
20～244・5・6・8・10・12
25～30
・40・50		4・5・6・8・10・12・16
[ ! ]8≦D≦50
[ ! ]L≦WMCx6の場合、タップ下穴が貫通することがあります。		SL-RDJP20-535-WMC8400
MHネジインサート入り
片端タップ追加工
片端にタップを追加工します。（ネジインサート入り）
〈指定方法〉：MH12
DMH(選択範囲)
8・94
10・114・5
12～144・5・6
15～194・5・6・8
20～244・5・6・8・10・12
25～30
・40・50		4・5・6・8・10・12・16
[ ! ]8≦D≦50
[ ! ]L≧MHx2+1
[ ! ]L≦MHx6の場合、下穴が貫通することがあります。		SL-RDJP20-535-MH8400
WMHネジインサート入り
両端タップ追加工
両端にタップを追加工します。（ネジインサート入り）
〈指定方法〉：WHC10
DWMH(選択範囲)
8・94
10・114・5
12～144・5・6
15～194・5・6・8
20～244・5・6・8・10・12
25～30
・40・50		4・5・6・8・10・12・16
[ ! ]8≦D≦50
[ ! ]L≧WMHx4+5
[ ! ]L≦WMHx6の場合、下穴が貫通することがあります。		SL-RDJP20-535-WMH8800
洗浄工程
・脱脂洗浄　　（型式：SL-□□）

作業環境：一般環境


IPA洗浄

高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
クリーンエアブロー使用

1重梱包

・精密洗浄　　（型式：SH-□□）

作業環境：一般環境



作業環境：クラス1000



作業環境：クラス10


IPA洗浄

高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄

クリーンエアブロー使用

窒素ブロー使用

脱気2重梱包

梱包例
脱脂洗浄 (型式：SL-□□）

 		精密洗浄 (型式：SH-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン

脱脂洗浄SL-□□防錆梱包有機汚れ除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包有機汚れ除去
コンタミ・粉塵除去		クリーン環境
（クラス10～1,000）		バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程

型番リスト

表示件数:
  1. 1
型番
特性・用途
外径(φ)
長さ(mm)
洗浄方法
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
3
10 ～ 400
精密洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
4
10 ～ 250
精密洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
5
10 ～ 250
精密洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
6
10 ～ 500
精密洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
8
10 ～ 500
精密洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
10
10 ～ 500
精密洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
12
10 ～ 800
精密洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
13
10 ～ 800
精密洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
15
10 ～ 800
精密洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
16
10 ～ 800
精密洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
18
20 ～ 800
精密洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
20
20 ～ 800
精密洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
25
20 ～ 800
精密洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
30
20 ～ 800
精密洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
3
10 ～ 400
脱脂洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
4
10 ～ 250
脱脂洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
5
10 ～ 250
脱脂洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
6
10 ～ 500
脱脂洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
8
10 ～ 500
脱脂洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
10
10 ～ 500
脱脂洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
12
10 ～ 800
脱脂洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
13
10 ～ 800
脱脂洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
15
10 ～ 800
脱脂洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
16
10 ～ 800
脱脂洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
18
20 ～ 800
脱脂洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
20
20 ～ 800
脱脂洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
25
20 ～ 800
脱脂洗浄
10

1個

-( - )

4日目

クリーン洗浄 / 真空 / 耐食性・耐薬品 / 絶縁性 / 非磁性 / 耐熱性
30
20 ～ 800
脱脂洗浄
10

1個

-( - )

4日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
洗浄方法 商品型番 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 利用シーン
脱脂洗浄 SL-□□ 防錆梱包 有機汚れ除去 一般環境 通常組立工程
バッテリー組立後工程
精密洗浄 SH-□□ 脱気２重梱包 有機汚れ除去
コンタミ・粉塵除去		 クリーン環境
（クラス10～1,000）		 バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことによる変色、寸法変化はございません。

技術情報

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短L～100L101～200L201～400L401～600L601～800
SL-RDJP32,3703,2004,460－－
42,3703,2004,460
52,3703,2004,460
62,3703,2004,4607,630
82,9904,3606,58010,370
103,5005,2007,94012,110
124,8107,53011,89017,32020,850
136,64010,71017,27024,56029,870
156,64010,71017,27024,56029,870
166,64010,71017,27024,56029,870
188,73014,34023,55033,00040,450
209,53015,70025,91036,13044,380
2511,62019,17032,17044,48054,810
3017,39029,53049,79068,00084,190
SH-RDJP32,9703,8005,060－－
42,9703,8005,060
52,9703,8005,060
62,9703,8005,0608,830
83,5904,9607,18011,570
104,1005,8008,54013,310
125,4108,13012,49018,52022,050
137,24011,31017,87025,76031,070
157,24011,31017,87025,76031,070
167,24011,31017,87025,76031,070
189,33014,94024,15034,20041,650
2010,13016,30026,51037,33045,580
2512,22019,77032,77045,68056,010
3017,99030,13050,39069,20085,390
[ ! ]各D寸における最大L寸法は規格表をご確認ください。
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数　量1～1011～1516～2021～100101～
値引率基準単価5%10%15%お見積り
出荷日通常＋2日
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 5 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
