【クリーン洗浄品】フレキシブルふっ素樹脂チューブ

【クリーン洗浄品】フレキシブルふっ素樹脂チューブ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
8,310円 ～ 25,050円
税込価格
9,141円 ～ 27,555円

「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個から...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことによる変色、寸法変化はございません。

型番

未確定24件の候補があります。

Loading...

外形図・規格表

Type[ M ]材質洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-PUFNふっ素樹脂（PFA）脱脂洗浄一般環境1重梱包一般環境
SH-PUFN精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−長さ
SL-PUFN6−1000
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L選択(mm)内径
d(mm)		最小曲げ半径
(mm)[ ! ]		外径精度
(mm)		最高使用圧力
(MPa)		破壊圧力
(MPa)		質量
(kg/m)		SL-PUFNSH-PUFN
￥基準単価/m￥基準単価/m
Type外径D(mm)1〜4本1〜4本
SL-PUFN
SH-PUFN		6300410±0.11.770.0348,3108,910
50010,34010,940
100017,78018,980
83006101.14.50.0478,9309,530
50011,09011,690
100019,38020,580
103008150.83.50.0619,95010,550
50012,62013,220
100022,06023,260
1230010150.730.07410,75011,350
50013,38013,980
100023,85025,050
[ ! ]最小曲げ半径は静止時の値となります。運動時には、静止時の値の3倍を目安としてください。
[ ! ]外径精度は両端ストレート部の数値です。 [ ! ]最高使用圧力・破壊圧力は常温時の数値です。
TypeSL-PUFN/SH-PUFN
材質ふっ素樹脂
仕様流体空気水真空
使用温度範囲-65～260℃
破壊圧力サイズによって異なる。規格表参照
最高使用圧力サイズによって異なる。規格表参照
使用真空圧力―-100kPa
特長・耐熱・耐寒性に優れています。
・ほとんどの腐食性ガス、化学薬品、溶剤に対して不活性です。
・耐候性に優れ、経年変化がありません。
・不燃性です。有害物質の溶出がありません。
・その他チューブの機能一覧は>>こちらでご確認ください。
洗浄工程
・脱脂洗浄　　（型式：SL-□□）

作業環境：一般環境


IPA洗浄

高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
クリーンエアブロー使用

1重梱包

・精密洗浄　　（型式：SH-□□）

作業環境：一般環境



作業環境：クラス1000



作業環境：クラス10


IPA洗浄

高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄

クリーンエアブロー使用

窒素ブロー使用

脱気2重梱包

梱包例

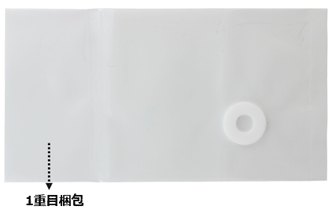

脱脂洗浄 (型式：SL-□□）

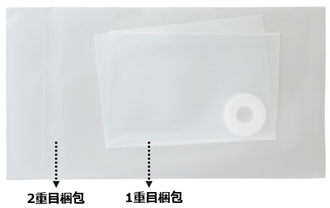

 		精密洗浄 (型式：SH-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン

脱脂洗浄SL-□□防錆梱包有機汚れ除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包有機汚れ除去
コンタミ・粉塵除去		クリーン環境
（クラス10～1,000）		バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程

型番リスト

表示件数:
  1. 1
型番
環境対応
特性・用途
最小曲げ半径(mm)
外径(φ)
内径(φ)
外径【区分】
内径【区分】
洗浄方法
長さ L(mm)
最高使用圧力(空気時)(MPa)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
RoHS対応（10物質）
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 耐熱性
10
6
4
～6
～4
精密洗浄
1000
1.7
10

1個

18,980円( 20,878円 )

5日目

RoHS対応（10物質）
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 耐熱性
10
6
4
～6
～4
精密洗浄
300
1.7
10

1個

8,910円( 9,801円 )

3日目

RoHS非対応
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 耐熱性
10
6
4
～6
～4
精密洗浄
500
1.7
-

1個

10,940円( 12,034円 )

3日目

RoHS対応（10物質）
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 耐熱性
10
8
6
～8
～6
精密洗浄
1000
1.1
10

1個

20,580円( 22,638円 )

5日目

RoHS対応（10物質）
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 耐熱性
10
8
6
～8
～6
精密洗浄
300
1.1
10

1個

9,530円( 10,483円 )

3日目

RoHS非対応
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 耐熱性
10
8
6
～8
～6
精密洗浄
500
1.1
-

1個

11,690円( 12,859円 )

3日目

RoHS非対応
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 耐熱性
15
10
8
～10
～8
精密洗浄
1000
0.8
-

1個

23,260円( 25,586円 )

5日目

RoHS非対応
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 耐熱性
15
10
8
～10
～8
精密洗浄
300
0.8
-

1個

10,550円( 11,605円 )

5日目

RoHS非対応
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 耐熱性
15
10
8
～10
～8
精密洗浄
500
0.8
-

1個

13,220円( 14,542円 )

3日目

RoHS非対応
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 耐熱性
15
12
10
～15
～10
精密洗浄
1000
0.7
-

1個

25,050円( 27,555円 )

5日目

RoHS非対応
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 耐熱性
15
12
10
～15
～10
精密洗浄
300
0.7
-

1個

11,350円( 12,485円 )

3日目

RoHS非対応
クリーン洗浄 / 低発塵 / 真空 / 耐食性・耐薬品 / 耐熱性
15
12
10
～15
～10
精密洗浄
500
0.7
-

1個

13,980円( 15,378円 )

3日目

RoHS対応（10物質）
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 耐熱性
10
6
4
～6
～4
脱脂洗浄
1000
1.7
10

1個

17,780円( 19,558円 )

5日目

RoHS対応（10物質）
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 耐熱性
10
6
4
～6
～4
脱脂洗浄
300
1.7
10

1個

8,310円( 9,141円 )

3日目

RoHS非対応
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 耐熱性
10
6
4
～6
～4
脱脂洗浄
500
1.7
-

1個

10,340円( 11,374円 )

3日目

RoHS対応（10物質）
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 耐熱性
10
8
6
～8
～6
脱脂洗浄
1000
1.1
10

1個

19,380円( 21,318円 )

5日目

RoHS対応（10物質）
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 耐熱性
10
8
6
～8
～6
脱脂洗浄
300
1.1
10

1個

8,930円( 9,823円 )

3日目

RoHS非対応
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 耐熱性
10
8
6
～8
～6
脱脂洗浄
500
1.1
-

1個

11,090円( 12,199円 )

3日目

RoHS非対応
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 耐熱性
15
10
8
～10
～8
脱脂洗浄
1000
0.8
-

1個

22,060円( 24,266円 )

5日目

RoHS非対応
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 耐熱性
15
10
8
～10
～8
脱脂洗浄
300
0.8
-

1個

9,950円( 10,945円 )

5日目

RoHS非対応
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 耐熱性
15
10
8
～10
～8
脱脂洗浄
500
0.8
-

1個

12,620円( 13,882円 )

3日目

RoHS非対応
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 耐熱性
15
12
10
～15
～10
脱脂洗浄
1000
0.7
-

1個

23,850円( 26,235円 )

5日目

RoHS非対応
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 耐熱性
15
12
10
～15
～10
脱脂洗浄
300
0.7
-

1個

10,750円( 11,825円 )

3日目

RoHS非対応
クリーン洗浄 / 真空 / 耐食性・耐薬品 / 耐熱性
15
12
10
～15
～10
脱脂洗浄
500
0.7
-

1個

13,380円( 14,718円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」2種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
洗浄方法 商品型番 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 利用シーン
脱脂洗浄 SL-□□ 防錆梱包 有機汚れ除去 一般環境 通常組立工程
バッテリー組立後工程
精密洗浄 SH-□□ 脱気２重梱包 有機汚れ除去
コンタミ・粉塵除去		 クリーン環境
（クラス10～1,000）		 バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程

【特長】・耐熱・耐寒性に優れたフレキシブルふっ素樹脂チューブです。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことによる変色、寸法変化はございません。

納期・価格

納期

 6 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
