SUS316L　六角ボルト　SDCプラズマ表面硬化処理

SUS316L　六角ボルト　SDCプラズマ表面硬化処理

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
880円 ～ 2,030円
税込価格
968円 ～ 2,233円

・耐食性を損なわずに、耐摩耗・かじり防止に効果を発揮するSDCプラズマ表面硬化...

詳細情報を確認する

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定16件の候補があります。

Loading...

表示件数:
  1. 1
型番
ねじの呼び(M)
長さL(mm)
ピッチ(mm)
ねじM径
サイズ（X表記）(mm)
サイズ（-表記）(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
5
12
0.8
M5
M5X12
M5-12
10

1個

880円( 968円 )

在庫品1日目

当日出荷可能

5
16
0.8
M5
M5X16
M5-16
10

1個

890円( 979円 )

在庫品1日目

当日出荷可能

5
20
0.8
M5
M5X20
M5-20
10

1個

900円( 990円 )

在庫品1日目

当日出荷可能

5
25
0.8
M5
M5X25
M5-25
10

1個

910円( 1,001円 )

在庫品1日目

当日出荷可能

6
12
1
M6
M6X12
M6-12
10

1個

940円( 1,034円 )

在庫品1日目

当日出荷可能

6
16
1
M6
M6X16
M6-16
10

1個

960円( 1,056円 )

在庫品1日目

当日出荷可能

6
20
1
M6
M6X20
M6-20
10

1個

980円( 1,078円 )

在庫品1日目

当日出荷可能

6
25
1
M6
M6X25
M6-25
10

1個

1,010円( 1,111円 )

在庫品1日目

当日出荷可能

8
16
1.25
M8
M8X16
M8-16
10

1個

950円( 1,045円 )

在庫品1日目

当日出荷可能

8
20
1.25
M8
M8X20
M8-20
10

1個

970円( 1,067円 )

在庫品1日目

当日出荷可能

8
25
1.25
M8
M8X25
M8-25
10

1個

980円( 1,078円 )

在庫品1日目

当日出荷可能

8
30
1.25
M8
M8X30
M8-30
10

1個

1,000円( 1,100円 )

在庫品1日目

当日出荷可能

10
25
1.5
M10
M10X25
M10-25
10

1個

1,460円( 1,606円 )

在庫品1日目

当日出荷可能

10
35
1.5
M10
M10X30
M10-30
10

1個

1,530円( 1,683円 )

在庫品1日目

当日出荷可能

10
40
1.5
M10
M10X40
M10-40
10

1個

1,730円( 1,903円 )

在庫品1日目

当日出荷可能

10
50
1.5
M10
M10X50
M10-50
10

1個

2,030円( 2,233円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

・耐食性を損なわずに、耐摩耗・かじり防止に効果を発揮するSDCプラズマ表面硬化処理を施したSUS316L製六角ボルトです。

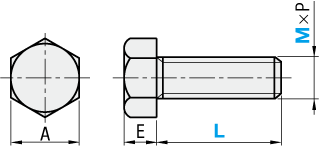

外形図・規格表

Type[ M ]材質[ S ]表面処理
RSSCBSSUS316LSDCプラズマ表面硬化処理
[ ! ]SDCは株式会社SDC田中の登録商標です。

規格表

型式
RSSCBS5ー12
型式M×PAE￥基準単価
TypeM－L
RSSCBS5－125×0.883.5880
 16890
 20900
 25910
6－126×1.0104940
 16960
 20980
 251,010
8－168×1.25135.5950
 20970
 25980
 301,000
10－2510×1.51771,460
 351,530
 401,730
 502,030

■SDCプラズマ表面硬化処理(プラズマ浸炭・窒化処理)の概要
金属の表面処理には、めっき、蒸着(PVD、CVD等) 、塗装など別素材で被覆するコーティング処理と、表面の組織そのものを改質する浸透拡散処理があります。
SDCプラズマ表面硬化処理は、真空炉にてプラズマ放電を利用し、金属内部に炭素・窒素を傾斜的に固溶させ、表面に炭化物・窒化物を形成させて硬化させる
浸透拡散処理の表面硬化処理です。

表面処理

コーティング
処理

浸透拡散処理
（表面改質）

めっき

蒸着

塗装

SDCプラズマ表面
硬化処理


[ ! ]SDCは株式会社SDC田中の登録商標です。
■特長
  • SDCプラズマ表面硬化処理は表面改質のため被膜が存在しません。めっき・塗装などで被膜の剥離にお困りの方に最適です。
  • 潤滑剤・めっき等と異なり、別素材の油膜や被膜を使用しておりません、禁油プロセスに最適です。
  • －200～300℃と極低温から高温まで、繰返し使用することができます。
  • 焼付き・カジリ防止の効果があるため、相手装置などを傷つけ難くなります。
  • 繰返し締付けるねじ部品の寿命を延ばしたり、メンテナンス作業の時間短縮につながります。

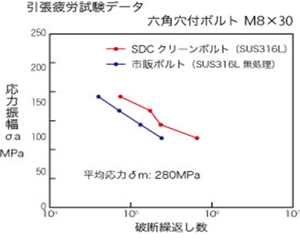

■SDCプラズマ表面硬化処理ボルトの機械的性質　(硬さ、硬化層、疲労強度)
SDCプラズマ表面硬化処理は、金属基材(SUS316L)の硬さよりも表面では4倍以上の硬さになり、疲労強度も向上します。

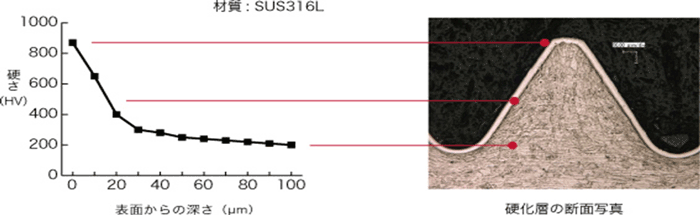

硬さと硬化層の関係

硬化層（表面）

硬化層（境界）

金属基材

高負荷による硬化層の変形の断面写真　材質：SUS316L

表面硬化層は、表面から高負荷を加えられ母材が変形しても、破壊されずに
追従して変形するため剥離が生じ難くなります。

■かじり・焼き付き試験結果　（母材：SUS316L　M10キャップボルト）
六角穴付きボルトをナットに対し繰り返し100回まで締結させ、SDCプラズマ表面硬化処理品はかじりが発生しないことを確認

表面処理なし
締
付
け
軸
力
（KN）

締付けトルク（N･m）
繰返し6回の締付けで焼付き・かじり発生
SDCプラズマ表面硬化処理品
締
付
け
軸
力
（KN）

締付けトルク（N･m）
繰返し100回締付けても焼付・かじり発生せず

■使用例
●半導体製造装置
●ハードディスク製造装置
●真空・宇宙関連機器
●医薬品、化学薬品、化粧品関連製造装置
●食品・飲料関連装置

納期・価格

価格表

■数量スライド価格 （[ ! ]1円未満切り捨て）
数量区分標準対応
数　量1～910～1920～4950～
値引率基準単価5%10%18%
[ ! ]表示数量超えはWOSにてご確認ください。

納期

在庫品
翌日出荷 >>こちら
[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
