【クリーン洗浄品】タイミングプーリ　１．５ＧＴタイプ・２ＧＴタイプ

【クリーン洗浄品】タイミングプーリ　１．５ＧＴタイプ・２ＧＴタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。３ＤプレビューやＣＡＤ上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工ＳＬＨ「セットスクリュー長さ変更」やＢ形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
  • フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定26件の候補があります。

Loading...

外形図・規格表

タイミングプーリ　１．５ＧＴタイプ・２ＧＴタイプ:関連画像

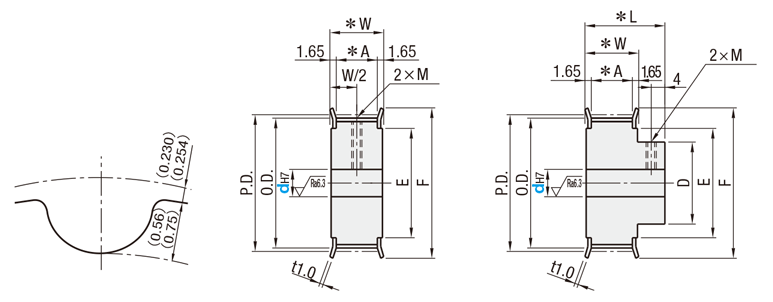

●プーリ形状
 A形

 
B形

標準歯形

[ ! ]

[ ! ]

歯溝寸法は歯数によって若干変わります。
上段（Pitch：1.5mm）下段（Pitch：2.0mm）
[ ! ]軸穴仕様H（丸穴）の場合、タップ穴は付きません。
[ NG ]B形は1.5GT歯数24以下、2GT歯数21以下は選択不可

■歯数・寸法　1.5GT

mm歯数
1819243036
P.D.8.509.5511.4614.3217.19
O.D.8.139.0911.0013.8616.73
Dーーー810
F1314161822
E6781013
■ベルト呼び幅・寸法
mm呼び
GT15040GT2040GT2060GT2090
A 5.0 5.0 7.010.0
W 8.3 8.310.313.3
L16.016.018.021.0
■タップ穴寸法表（軸穴仕様：P・N）
dH7
軸穴内径		M
（並目）		付属品
セットスクリュー
5M3M3×3
6〜22M4M4×3

■歯数・寸法　2GT

mm歯数
141516182021222425262830323436384044485060
P.D.8.919.5510.1911.4612.7313.3714.0115.2815.9216.5517.8319.1020.3721.6522.9224.1925.4628.0130.5631.8338.20
O.D.8.409.049.6810.9512.2212.8613.5014.7715.4116.0417.3218.5919.8621.1422.4123.6824.9527.5030.0531.3237.69
Dーーーーーー81010101011131414161719222228
F131414161718182020212324252727293032353642
E6778910101212121415171818202123262733

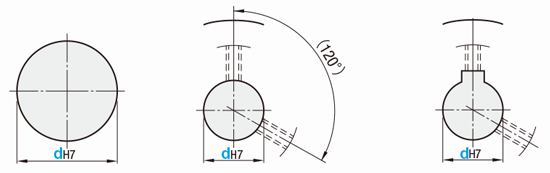

●軸穴仕様　軸穴仕様記号とd寸法を下表よりお選びください。  [ ! ]軸穴に表面処理が付かない場合があります。

H　丸穴

P　丸穴＋タップ

N　新JISキー溝穴＋タップ

タイミングプーリ　１．５ＧＴタイプ・２ＧＴタイプ:関連画像

[ ! ]タップ穴とセットスクリューは
付きません。

[ ! ]軸穴径d選択範囲内であれば
軸穴径4.5・6.35が選択可能です。

[ ! ]軸穴径d選択範囲内であれば
軸穴径6.35が選択可能です。

[ ! ]新JISキー溝穴、軸穴径10、
キー溝幅4.0mm選定時は
NK10をご指定ください。

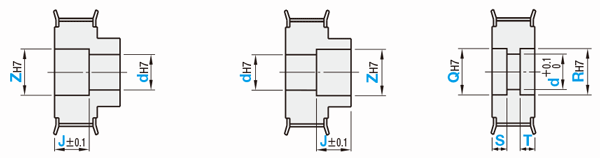

V　段付穴

F　段付穴（ボス側ザグリ）

Y　両端段付穴

タイミングプーリ　１．５ＧＴタイプ・２ＧＴタイプ:関連画像

[ ! ]タップ穴とセットスクリューは
付きません。

[ ! ]軸穴径d選択範囲内であれば
軸穴径6.35が選択可能です。

[ ! ]B形のみ適用

[ ! ]タップ穴とセットスクリューは
付きません。

[ ! ]軸穴径d選択範囲内であれば
軸穴径6.35が選択可能です。

[ ! ]A形のみ適用
[ ! ]軸穴径dは＋0.1/0
[ ! ]タップ穴とセットスクリューは付きません。
[ ! ]Q(R)－Y≧2
Typeベルト幅[ M ]材質＊[ S ]表面処理[ A ]付属品＊
4mm4mm6mm9mmプーリフランジセットスクリュー
SL-GPAGT15040GT2040GT2060GT2090アルミ合金アルミ合金白アルマイトSUS304
SH-GPA
＊材質・付属品は相当材に変更する場合があります。
[ ! ]フランジカシメ済、軸穴P、Nにはセットスクリュー付属
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−プーリ形状−軸穴仕様・内径
SL-GPA32GT2060−A−H8
■1.5GT
型式プーリ
形状		プーリ形状
Type歯数種類
呼び幅		AB
軸穴仕様d(選択)軸穴仕様d(選択)
H 丸穴P 丸穴+タップN キー溝+タップH 丸穴P 丸穴+タップ
SL-GPA

SH-GPA		18GT15040A3−−−−
203・4
244・4.5・55
30A4・4.5・5・65・6−45・6
36B5・6・6.35・7・85・6・6.35・7・885・6・6.35・7・85・6・6.35・7・8
■2GT
型式プーリ
形状		プーリ形状
AB
Type歯数種類
呼び幅		軸穴仕様 (～)1mm単位指定(・)選択軸穴仕様 (～)1mm単位指定(・)選択
H(d)P(d)N(d)V 段付穴Y 両段付穴H(d)P(d)N(d)V・F 段付穴
丸穴丸穴＋タップキー溝＋タップ丸穴丸穴＋タップキー溝＋タップ
 下記参照下記参照V(d)ZJY(d)Q・RS･T 下記参照下記参照V・F(d)ZJ
   Z−d≧2(0.1mm単位)(0.1mm単位)   Z−d≧2(0.1mm単位)
SL-GPA

SH-GPA		14GT2040

GT2060

GT2090		A3−−−−−−−−−−−−−−
153・4
163・4
184・4.5・5
204・4.5・5・6
214～6
22 A

 B		4～6−−462～11463～54−−−−−
245～85・67・82.0≦Ｊ≦W−2.05・67・8S＋T≦W−35・6
255～85・67・8 5・67・8 5～7
265～85・67・8 5・67・8 5～8
285～105～87～10 5～87～10 5～8
305～115～97～11 5～97～11 5～8572～19
325～135～10−5～117～13 5～117～13 5～95・6−5～77～92.0≦Ｊ≦L−2.0
346～146～106～128～14 6～128～14 6～106～86～88～10
366～146～106～128～14 6～128～14 6～106～86～88～10
386～166～1086～148～16 6～148～16 6～126～86～108～12
406～176～128・106～158～17 6～158～17 6～136～106～118～13
446～196～138～116～178～19 6～178～19 6～156～126～138～15
488～228～158～138～2010～22 8～2010～22 8～188～1288～1610～18
508～238～168～148～2110～23 8～2110～23 8～188～1288～1610～18
608～298～228～198～2710～29 8～2710～29 8～248～228～148～2210～24
[ NG ]軸穴仕様Nの場合、軸穴径9は指定できません。[ ! ]軸穴仕様Hの場合、選択範囲内であれば軸穴径4.5・6.35が選択可能です。

追加工

型式−プーリ形状−軸穴仕様・内径−（KC90…etc.）
SL-GPA32GT2060−A−H8−NFC
Alterations止めねじ角度変更フランジカシメなしフランジカシメ片側のみフランジカットボスカット
CodeKC90NFCRFC・LFCFCBC
Spec.止めねじ角度を90°に変更します。

[ ! ]A形プーリの場合は山を避けるため90°より大きい角度になります。

(フランジ2枚付属)
指定方法 NFC
(フランジ1枚付属)
指定方法 RFC
フランジ外径を0.5mm単位でカット
指定方法 FC17
適用条件
[ ! ]FC≧(O. D.)＋1
[ ! ]FC≦F−2

[ ! ]フランジ外周は表面処理されません。

ボスの長さを0.5mm単位でカット
指定方法 BC6.5
適用条件

[ ! ]軸穴仕様H：
3≦BC＜L－W

[ ! ]軸穴仕様P・N：
M＋3≦BC＜L−W

[ NG ]A形は適用不可
詳細は追加工概要>>こちら
￥/1Code無料300300300500
Alterations側面穴追加工　[ ! ]軸穴仕様により、条件が異なります。>>こちら
側面タップ穴側面通し穴側面ザグリ穴
CodeQTC・QFC・QSCKTC・KFC・KSCZTC・ZFC・ZSC
Spec.ボス側の側面にタップ穴を追加工します。
指定方法 QTC28−M4
Q□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。
M選択 M3,M4,M5,M6,M8
適用条件
[ NG ]1.5GTは適用不可
[ ! ]肉厚条件　最低2㎜　計算式>>こちら
[ ! ]軸穴仕様により、条件が異なります。>>こちら

(6ヵ所)

(4ヵ所)

(3ヵ所)

ボス側の側面にキリ穴を追加工します。
指定方法 KTC28−K4.5
K□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。
K指定 K4.0～8.0(0.5mm単位指定)
適用条件
[ NG ]1.5GTは適用不可
[ ! ]肉厚条件　最低2㎜　計算式>>こちら
[ ! ]軸穴仕様により、条件が異なります。>>こちら

(6ヵ所)

(4ヵ所)

(3ヵ所)

ボス側の側面にザグリ穴を追加工します。
指定方法 ZTC28−ZM4
Z□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。
ZM選択 ZM3,ZM4,ZM5,ZM6,ZM8
適用条件
[ NG ]1.5GTは適用不可
[ ! ]肉厚条件　最低2㎜　計算式>>こちら
[ ! ]軸穴仕様により、条件が異なります。>>こちら

(6ヵ所)

(4ヵ所)

(3ヵ所)

詳細は追加工概要 >>こちら
￥/1CodeQTC:400　QFC:500　QSC:600KTC:500　KFC:600　KSC:800ZSC:1,000　　ZTC・ZFC:700
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄


高圧ジェット水洗（Ro水）後
純水で洗浄


オイルフリー
コンプレッサー
使用

防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
（TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
（TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
特性・用途
ベルト種類
使用ベルト幅(mm)
歯数(T)
プーリ形状
洗浄方法
丸穴 (H)[d](φ)
丸穴+タップ (P)[d](φ)
段付穴 (V)[d](φ)
段付穴(ボス側ザグリ) (F)[d](φ)
両端段付穴 (Y)[d](φ)
新JISキー溝穴+タップ (N)[d](φ)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
クリーン洗浄 / b / g
1.5GT
4
18
A形
精密洗浄
3
-
-
-
-
-
10

1個

-( - )

5日目

クリーン洗浄 / b / g
1.5GT
4
20
A形
精密洗浄
3 ～ 4
-
-
-
-
-
10

1個

-( - )

5日目

クリーン洗浄 / b / g
1.5GT
4
24
A形
精密洗浄
4 ～ 5
-
-
-
-
-
10

1個

-( - )

5日目

クリーン洗浄 / b / g
1.5GT
4
24
A形
精密洗浄
-
5
-
-
-
-
10

1個

-( - )

5日目

クリーン洗浄 / b / g
1.5GT
4
30
A形
精密洗浄
4 ～ 6
-
-
-
-
-
10

1個

-( - )

5日目

クリーン洗浄 / b / g
1.5GT
4
30
A形
精密洗浄
-
5 ～ 6
-
-
-
-
10

1個

-( - )

5日目

クリーン洗浄 / b / g
1.5GT
4
30
B形
精密洗浄
4
-
-
-
-
-
10

1個

-( - )

5日目

クリーン洗浄 / b / g
1.5GT
4
30
B形
精密洗浄
-
5 ～ 6
-
-
-
-
10

1個

-( - )

5日目

クリーン洗浄 / b / g
1.5GT
4
36
A形
精密洗浄
5 ～ 8
-
-
-
-
-
10

1個

-( - )

5日目

クリーン洗浄 / b / g
1.5GT
4
36
A形
精密洗浄
-
-
-
-
-
8
10

1個

-( - )

5日目

クリーン洗浄 / b / g
1.5GT
4
36
A形
精密洗浄
-
5 ～ 8
-
-
-
-
10

1個

-( - )

5日目

クリーン洗浄 / b / g
1.5GT
4
36
B形
精密洗浄
5 ～ 8
-
-
-
-
-
10

1個

-( - )

5日目

クリーン洗浄 / b / g
1.5GT
4
36
B形
精密洗浄
-
5 ～ 8
-
-
-
-
10

1個

-( - )

5日目

クリーン洗浄 / g
1.5GT
4
18
A形
脱脂洗浄
3
-
-
-
-
-
10

1個

-( - )

5日目

クリーン洗浄 / g
1.5GT
4
20
A形
脱脂洗浄
3 ～ 4
-
-
-
-
-
10

1個

-( - )

5日目

クリーン洗浄 / g
1.5GT
4
24
A形
脱脂洗浄
4 ～ 5
-
-
-
-
-
10

1個

-( - )

5日目

クリーン洗浄 / g
1.5GT
4
24
A形
脱脂洗浄
-
5
-
-
-
-
10

1個

-( - )

5日目

クリーン洗浄 / g
1.5GT
4
30
A形
脱脂洗浄
4 ～ 6
-
-
-
-
-
10

1個

-( - )

5日目

クリーン洗浄 / g
1.5GT
4
30
A形
脱脂洗浄
-
5 ～ 6
-
-
-
-
10

1個

-( - )

5日目

クリーン洗浄 / g
1.5GT
4
30
B形
脱脂洗浄
4
-
-
-
-
-
10

1個

-( - )

5日目

クリーン洗浄 / g
1.5GT
4
30
B形
脱脂洗浄
-
5 ～ 6
-
-
-
-
10

1個

-( - )

5日目

クリーン洗浄 / g
1.5GT
4
36
A形
脱脂洗浄
5 ～ 8
-
-
-
-
-
10

1個

-( - )

5日目

クリーン洗浄 / g
1.5GT
4
36
A形
脱脂洗浄
-
-
-
-
-
8
10

1個

-( - )

5日目

クリーン洗浄 / g
1.5GT
4
36
A形
脱脂洗浄
-
5 ～ 8
-
-
-
-
10

1個

-( - )

5日目

クリーン洗浄 / g
1.5GT
4
36
B形
脱脂洗浄
5 ～ 8
-
-
-
-
-
10

1個

-( - )

5日目

クリーン洗浄 / g
1.5GT
4
36
B形
脱脂洗浄
-
5 ～ 8
-
-
-
-
10

1個

-( - )

5日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。３ＤプレビューやＣＡＤ上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工ＳＬＨ「セットスクリュー長さ変更」やＢ形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
  • フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。

技術情報

技術情報

納期・価格

価格表

歯数￥本体価格
SL-GPASH-GPA
GT15040GT2040GT2060GT2090GT15040GT2040GT2060GT2090
A形B形A形B形A形B形A形B形A形B形A形B形A形B形A形B形
14--2,870-2,890-3,000---3,570-3,590-3,700-
152,8702,9303,0203,5703,6303,720
162,8802,9303,0403,5803,6303,740
184,5402,8902,9303,0505,2403,5903,6303,750
204,5502,9102,9403,0505,2503,6103,6403,750
21-2,9202,9603,060-3,6203,6603,760
222,9203,0802,9803,1903,0603,2703,6203,7803,6803,8903,7603,970
244,5702,9303,1202,9903,2303,0703,3205,2703,6303,8203,6903,9303,7704,020
25-2,9403,1502,9903,2503,1103,380-3,6403,8503,6903,9503,8104,080
262,9603,1503,0003,2503,1403,4203,6603,8503,7003,9503,8404,120
282,9803,1703,0403,2603,1903,4603,6803,8703,7403,9603,8904,160
304,6004,7602,9803,1903,0403,2603,2003,4805,3005,4603,6803,8903,7403,9603,9004,180
32--3,0103,2303,0703,2603,2303,520--3,7103,9303,7703,9603,9304,220
343,0503,2603,1103,2603,2303,5703,7503,9603,8103,9603,9304,270
364,6404,8503,0503,2003,1103,2703,2403,5905,3405,5503,7503,9003,8103,9703,9404,290
38--3,0603,2403,1203,3103,2403,610--3,7603,9403,8204,0103,9404,310
403,0603,3003,1203,3803,2403,6303,7604,0003,8204,0803,9404,330
443,1303,4303,2003,5403,3203,6503,8304,1303,9004,2404,0204,350
483,1803,5003,2403,6203,3903,7403,8804,2003,9404,3204,0904,440
503,3003,6003,3803,6803,4803,9004,0004,3004,0804,3804,1804,600
603,4103,7103,5703,8203,6904,1704,1104,4104,2704,5204,3904,870


歯数￥軸穴加工価格(本体価格＋)
1.5GT2GT
P穴N穴P穴N・V・F穴Y穴
22−−−4601,020
246104601,020
25−4601,020
264601,020
284601,020
306104601,020
32−−2904601,020
343204801,040
366101,1103204801,040
38−−3205001,040
403205101,050
443405501,190
48−−3405601,230
506808001,320
606808001,400
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数量区分標準対応個別対応
小口大口大口
数　量1～1011～1516～2021～5051～100101～200201～300301～
値引率基準単価10%25%35%35%
出荷日通常+2日+4日+7日+10日お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 6 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

■MXLと2GTベルトの性能比較
参考①：耐久性能

〈走行条件〉
　ベルト歯数：126
　ベルト幅：9.5㎜
　プーリ歯数：12（2GT）
　　　　　　：14（MXL）
　回転数：7900rpm
　負荷トルク：24.3Nm

＊バックラッシの技術データは
　こちらをご参照ください。

寿命時間（h）

タイミングプーリ　１．５ＧＴタイプ・２ＧＴタイプ:関連画像

ベルト種類

参考②：ジャンピングトルク性能

〈走行条件〉
　ベルト歯数：126
　ベルト幅：4.8㎜
　プーリ歯数：20（2GT）
　　　　　　：20（MXL）
　回転数：1130rpm

　歯高さ
　　MXL：0.51mm
　　2GT：0.75mm


＊ ジャンピングトルクとは、
歯飛び（ジャンピング）が発生する時の
最大トルクを表します。

ジャンピングトルク（N・cm）

タイミングプーリ　１．５ＧＴタイプ・２ＧＴタイプ:関連画像

初張力（N）

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【クリーン洗浄品】タイミングプーリ　１．５ＧＴタイプ・２ＧＴタイプ

【クリーン洗浄品】タイミングプーリ　１．５ＧＴタイプ・２ＧＴタイプ

    【クリーン洗浄品】タイミングプーリ　５ＧＴタイプ

    【クリーン洗浄品】タイミングプーリ　５ＧＴタイプ

      【クリーン洗浄品】タイミングプーリ　３ＧＴタイプ

      【クリーン洗浄品】タイミングプーリ　３ＧＴタイプ

        【クリーン洗浄品】タイミングプーリ　Ｔ２．５タイプ

        【クリーン洗浄品】タイミングプーリ　Ｔ２．５タイプ

          【クリーン洗浄品】ハイトルクタイミングプーリ　Ｐ２Ｍタイプ

          【クリーン洗浄品】ハイトルクタイミングプーリ　Ｐ２Ｍタイプ

            【クリーン洗浄品】棒状タイミングプーリ

            【クリーン洗浄品】棒状タイミングプーリ

              【クリーン洗浄品】タイミングプーリ幅指定タイプ

              【クリーン洗浄品】タイミングプーリ幅指定タイプ

                【クリーン洗浄品】タイミングプーリ　８ＹＵタイプ

                【クリーン洗浄品】タイミングプーリ　８ＹＵタイプ

                  【クリーン洗浄品】ハイトルクタイミングプーリ　Ｐ３Ｍタイプ

                  【クリーン洗浄品】ハイトルクタイミングプーリ　Ｐ３Ｍタイプ

                    【エコノミーシリーズ】 RoHS対応 タイミングプーリ XL フリー指定タイプ

                    【エコノミーシリーズ】 RoHS対応 タイミングプーリ XL フリー指定タイプ

                      【エコノミーシリーズ】 RoHS対応 タイミングプーリ MXL フリー指定タイプ

                      【エコノミーシリーズ】 RoHS対応 タイミングプーリ MXL フリー指定タイプ

                        【エコノミーシリーズ】 RoHS対応 タイミングプーリ S5M フリー指定タイプ

                        【エコノミーシリーズ】 RoHS対応 タイミングプーリ S5M フリー指定タイプ

                          【エコノミーシリーズ】 RoHS対応 タイミングプーリ T5 フリー指定タイプ

                          【エコノミーシリーズ】 RoHS対応 タイミングプーリ T5 フリー指定タイプ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - 2,210円～ - - - - - - -
                            通常出荷日 5日目   5日目   5日目   6日目   6日目   3日目～   8日目   6日目   6日目   7日目～   7日目～   7日目～   7日目～
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            種類 タイミングプーリ タイミングプーリ タイミングプーリ タイミングプーリ タイミングプーリ 棒状タイミングプーリ タイミングプーリ タイミングプーリ タイミングプーリ タイミングプーリ タイミングプーリ タイミングプーリ タイミングプーリ
                            表面処理 白アルマイト 白アルマイト 白アルマイト 白アルマイト 白アルマイト なし 白アルマイト 白アルマイト 白アルマイト 白アルマイト 白アルマイト 白アルマイト 白アルマイト
                            材質 アルミ合金 アルミ合金 アルミ合金 アルミ合金 高力アルミ合金 2000系アルミ合金 2000系アルミ合金 アルミ合金 高力アルミ合金 アルミ合金 アルミ合金 アルミ合金 アルミ合金
                            タイミングプーリ/アイドラー プーリ プーリ プーリ プーリ プーリ プーリ プーリ プーリ プーリ プーリ プーリ プーリ プーリ

                            【クリーン洗浄品】タイミングプーリ　１．５ＧＴタイプ・２ＧＴタイプのレビュー

                            この商品のレビューはありません レビューを書く

                            タイミングプーリ・アイドラーカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
