【クリーン洗浄品】タイミングプーリ　３ＧＴタイプ

【クリーン洗浄品】タイミングプーリ　３ＧＴタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。３ＤプレビューやＣＡＤ上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工ＳＬＨ「セットスクリュー長さ変更」やＢ形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
  • フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定1,374件の候補があります。

Loading...

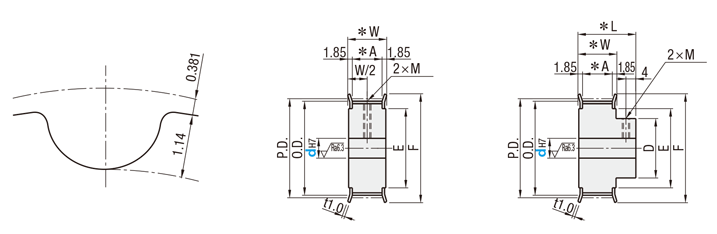

外形図・規格表

●プーリ形状

A形

B形

標準歯形

[ ! ]

[ ! ]

歯溝寸法は歯数によって若干変わります。（Pitch：3.0mm）

[ ! ]軸穴仕様H（丸穴）・V,F（段付穴）・Y（両端段付穴）
・WB（二段段付穴）の場合、タップ穴は付きません。

[ ! ]B形は歯数20以下は選択不可

■ベルト呼び幅・寸法
mm呼び
GT3060GT3090GT3150
A 7.310.316.3
W11.014.020.0
L19.022.028.0
■タップ穴寸法表（軸穴仕様：P・N）
dH7
軸穴内径		M
(並目)		付属品
セットスクリュー
5M3M3×3
6〜17M4M4×3
18〜45M5M5×4
■歯数・寸法
mm歯数
1618202224252628303234364044485060
P.D.15.2817.1919.1021.0122.9223.8724.8326.7428.6530.5632.4734.3838.2042.0245.8447.7557.30
O.D.14.5216.4318.3420.2522.1623.1124.0725.9827.8929.8031.7133.6237.4441.2645.0846.9956.54
Dーーー1214141517192022242830323436
F1921232426272830323436384246495161
E1112141618181921232527293336404252

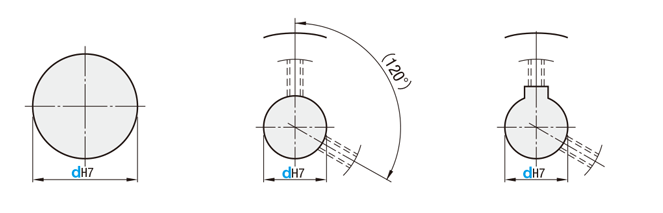

●軸穴仕様　軸穴仕様記号と各寸法を下表よりお選びください。[ ! ]軸穴に表面処理が付かない場合があります。

H 丸穴

P 丸穴＋タップ

N 新JISキー溝穴＋タップ

[ ! ]タップ穴とセットスクリューは
付きません。
軸穴径d選択範囲内であれば
軸穴径4.5・6.35が選択可能です。

[ ! ]A形プーリの場合は山を避けるため
120°近辺になります。
軸穴径d選択範囲内であれば
軸穴径4.5・6.35が選択可能です。

[ ! ]キー溝の詳細寸法はこちらをご覧下さい。
軸穴径10で、キー溝幅4.0mm（高さ1.8mm）
選定時はNK10をご指定下さい。

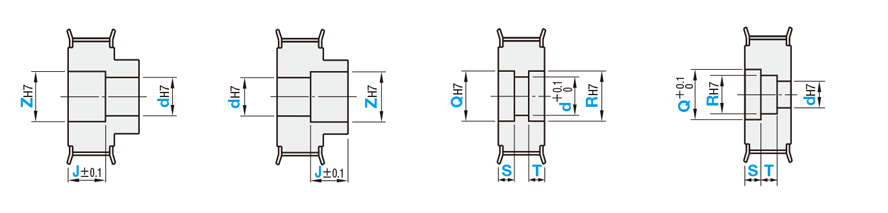

V 段付穴

F 段付穴（ボス側ザグリ）

Y 両端段付穴

WB 二段段付穴

[ ! ]タップ穴とセットスクリューは
付きません。
軸穴径d選択範囲内であれば
軸穴径4.5・6.35が選択可能です。

[ ! ]B形のみ適用

[ ! ]タップ穴とセットスクリューは
付きません。
軸穴径d選択範囲内であれば
軸穴径6.35が選択可能です。

[ ! ]A形のみ適用
[ ! ]軸穴径dは＋0.1/0

[ ! ]タップ穴とセットスクリューは
付きません。

[ ! ]Q(R)－Y≧2

[ ! ]A形のみ適用

[ ! ]タップ穴とセットスクリューは
付きません。

[ ! ]Q－R≧2
[ ! ]R－WB≧2

Typeベルト幅[ M ]材質＊[ S ]表面処理[ A ]付属品＊洗浄方法
6mm9mm15mmプーリフランジセットスクリュー洗浄方法洗浄環境梱包形態梱包環境
SL-GPAGT3060GT3090GT3150アルミ合金アルミ合金白アルマイトSUS304脱脂洗浄一般環境防錆梱包一般環境
SH-GPA精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]フランジカシメ済、軸穴P、Nにはセットスクリュー付属
＊材質・付属品は相当材に変更する場合があります。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

 型式−プーリ形状−軸穴仕様・内径−Z−J−Q−R−S−T
(軸穴仕様：H・P・N)SL-GPA30GT3060−A−H10
(軸穴仕様：V・F)SH-GPA40GT3150−B−V12−Z14−J18.0
(軸穴仕様：Y・WB)SL-GPA36GT3090−A−Y15    −Q18−R20−S3−T4
型式プーリ
形状		プーリ形状
Type歯数種類
呼び幅		AB
軸穴仕様　(～)1mm単位指定(・)選択軸穴仕様　(～)1mm単位指定(・)選択
H(d)P(d)N(d)VY 両段付穴H(d)P(d)N(d)V・F
丸穴丸穴＋タップキー溝＋タップ段付穴WB 二段段付穴丸穴丸穴＋タップキー溝＋タップ段付穴
 下記参照下記参照V(d)ZJY(d)・Q・RS・T 下記参照下記参照V・F(d)ZJ
   Z−d≧2(0.1mm単位)WB(d)(0.1mm単位)   Z−d≧2(0.1mm単位)
SL-GPA
SH-GPA		16GT3060

GT3090

GT3150		A4～7−−4・4.5・56・72～18
2.0≦Ｊ≦W−2.0		4・4.5・56・73～14
S＋T≦W−3		−−−−−−
185～855・67・85・67・8
205～105・65～87～105～87～10
22A

B		6～126･6.35・76～108～126～108～126～8682～26
2.0≦Ｊ≦L−2.0
246～146～86～128～146～128～146～1066～88～10
256～146～106～128～146～128～146～1066～88～10
266～156～1186～138～156～138～156～1166～98～11
286～176～138・106～158～176～158～176～136～86～118～13
306～196～148・106～178～196～178～196～156～1086～138～15
326～216～148～126～198～216～198～216～166～1086～148～16
348～238～168～138～2110～238～2110～238～208～128～108～1810～20
368～258～188～148～2310～258～2310～258～208～148～128～1810～20
408～298～238～178～2710～298～2710～298～248～188～158～2210～24
4410～3210～2510～2010～3012～3210～3012～3210～2610～2010～1510～2412～26
4810～3610～2510～2310～3412～3610～3412～3610～2810～2210～1710～2612～28
5010～3810～2810～2410～3612～3810～3612～3810～3010～2310～1810～2812～30
6012～4812～3812～3012～4614～4812～4614～4812～3212～2412～2012～3014～32
[ NG ]軸穴仕様Nの場合、軸穴径9は指定できません。[ ! ]軸穴仕様H･P･V・Fの場合、選択範囲内であれば軸穴径4.5・6.35が選択可能です。

追加工

型式−プーリ形状−軸穴仕様・内径−Z−J−Q−R−S−T−（KC90…etc.）
SL-GPA30GT3090−A−H10            −FC30.0
Alterations止めねじ角度変更フランジカシメなしフランジカシメ片側のみフランジカットボスカット
CodeKC90NFCRFC・LFCFCBC
Spec.止めねじ角度を90°に変更します。

[ ! ]A形プーリの場合は山を避けるため90°より大きい角度になります。

(フランジ2枚付属)
指定方法 NFC
(フランジ1枚付属)
指定方法 RFC
フランジ外径を0.5mm単位でカット
指定方法 FC17
適用条件
[ ! ]FC≧(O. D.)＋1
[ ! ]FC≦F−2

[ ! ]フランジ外周は表面処理されません。

ボスの長さを0.5mm単位でカット
指定方法 BC6.5
適用条件

[ ! ]軸穴仕様H・V・F：
3≦BC＜L－W

[ ! ]軸穴仕様P・N：
M＋3≦BC＜L−W

[ NG ]A形は適用不可
詳細は追加工概要>>こちら
￥/1Code無料300300300500
Alterations側面穴追加工　[ ! ]軸穴仕様により、条件が異なります。>>こちら
側面タップ穴側面通し穴側面ザグリ穴
CodeQTC・QFC・QSCKTC・KFC・KSCZTC・ZFC・ZSC
Spec.ボス側の側面にタップ穴を追加工します。
指定方法 QTC28−M4
Q□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。
M選択 M3,M4,M5,M6,M8
適用条件
[ ! ]肉厚条件　最低2㎜　計算式>>こちら
[ ! ]軸穴仕様により、条件が異なります。>>こちら

(6ヵ所)

(4ヵ所)

(3ヵ所)

ボス側の側面にキリ穴を追加工します。
指定方法 KTC28−K4.5
K□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。
K指定 K4.0～13.0(0.5mm単位指定)
適用条件
[ ! ]肉厚条件　最低2㎜　計算式>>こちら
[ ! ]軸穴仕様により、条件が異なります。>>こちら

(6ヵ所)

(4ヵ所)

(3ヵ所)

ボス側の側面にザグリ穴を追加工します。
指定方法 ZTC28−ZM4
Z□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。
ZM選択 ZM3,ZM4,ZM5,ZM6,ZM8
適用条件
[ ! ]肉厚条件　最低2㎜　計算式>>こちら
[ ! ]軸穴仕様により、条件が異なります。>>こちら

(6ヵ所)

(4ヵ所)

(3ヵ所)

詳細は追加工概要 >>こちら
￥/1CodeQTC:400　QFC:500　QSC:600KTC:500　KFC:600　KSC:800ZSC:1,000　　ZTC・ZFC:700
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄


高圧ジェット水洗（Ro水）後
純水で洗浄


オイルフリー
コンプレッサー
使用

防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
（TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
（TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
