ミスミ

【クリーン洗浄品】タイミングプーリ　８ＹＵタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

クリーン洗浄
種類：

タイミングプーリ
ベルト種類：

8YU
表面処理：

白アルマイト
材質：

アルミ合金
タイミングプーリ/アイドラー：

プーリ
材質証明書：

対象
材質証明書：材質：

プーリ：アルミ合金　フランジ：アルミ合金　セットスクリュー:SUS304
材質証明書：表面処理：

白アルマイト

(i)ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。３ＤプレビューやＣＡＤ上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工ＳＬＨ「セットスクリュー長さ変更」やＢ形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。

型番

未確定576件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報

外形図・規格表

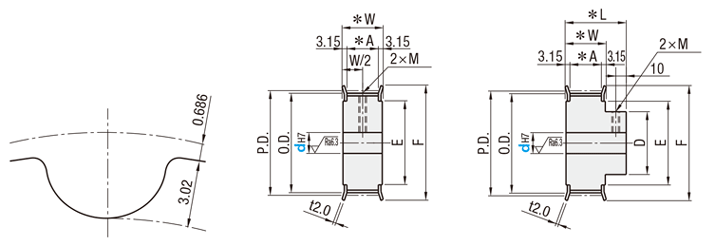

●プーリ形状

標準歯形

A形

B形

[ ! ]

歯溝寸法は歯数によって若干変わります。 (Pitch：8.0mm)
[ ! ]軸穴仕様H(丸穴)・V,F(段付穴)・Y(両端段付穴)の場合、タップ穴は付きません。

■ベルト呼び幅・寸法

mm	呼び
mm	YU8150	YU8200	YU8250
A	16.7	21.7	26.7
W	23.0	28.0	33.0
L	43.0	48.0	53.0

■タップ穴寸法表(軸穴仕様：P・N)

d_H7 軸穴内径	M (並目)	付属品セットスクリュー
16〜17	M5	M5×4
18〜30	M6	M6×5
31〜45	M8	M8×6
46〜65	M10	M10×8

■歯数・寸法

mm	歯数
mm	20	22	24	25	26	28	30	32	34	36	38	40	44	48	50	60
P.D.	50.93	56.02	61.12	63.66	66.21	71.30	76.39	81.49	86.58	91.67	96.77	101.86	112.05	122.23	127.32	152.79
O.D.	49.56	54.65	59.75	62.29	64.84	69.93	75.02	80.12	85.21	90.30	95.40	100.49	110.68	120.86	125.95	151.42
D	36	40	44	46	48	52	56	60	64	68	72	74	78	80	82	88
F	62	64	70	72	75	80	85	90	95	100	105	110	121	131	136	161
E	40	45	50	52	54	59	64	69	74	79	84	89	99	109	114	140

●軸穴仕様軸穴仕様記号と各寸法を下表よりお選びください。 [ ! ]軸穴に表面処理が付かない場合があります。

H 丸穴

P 丸穴＋タップ

N 新JISキー溝穴＋タップ

[ ! ]タップ穴とセットスクリューは
付きません。

[ ! ]A形プーリの場合は山を避けるため
120°近辺になります。

[ ! ]キー溝の詳細寸法はこちらをご覧下さい。

Type	ベルト幅			材質^＊		表面処理	付属品^＊	洗浄方法
	15mm	20mm	25mm	プーリ	フランジ		セットスクリュー	洗浄方法	洗浄環境	梱包形態	梱包環境
SL-GPA	YU8150	YU8200	YU8250	アルミ合金	アルミ合金	白アルマイト	SUS304	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-GPA								精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]フランジカシメ済、軸穴P、Nにはセットスクリュー付属
＊材質・付属品は相当材に変更する場合があります。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	プーリ形状	−	軸穴仕様・内径
SL-GPA30YU8150	−	A	−	P25

型式			プーリ形状	プーリ形状
Type	歯数	種類呼び幅		A			B
				軸穴仕様　(～)1mm単位指定(・)選択			軸穴仕様　(～)1mm単位指定(・)選択
				H(d)	P(d)	N(d)	H(d)	P(d)	N(d)
				丸穴	丸穴＋タップ	キー溝＋タップ	丸穴	丸穴＋タップ	キー溝＋タップ
SL-GPA SH-GPA	20	YU8150 YU8200 YU8250	A B	16～32	16～28	16～21	16～32	16～20	16～18
	22			16～37	16～29	16～26	16～37	16～24	16～22
	24			16～42	16～34	16～30	16～40	16～28	16～24
	25			16～48	16～36	16～30	16～42	16～30	16～26
	26			16～50	16～38	16～30	16～42	16～32	16～28
	28			16～52	16～42	16～30	16～47	16～35	16～30
	30			16～59	16～45	16～30	16～50	16～39	16～30
	32			20～59	20～48	20～30	20～55	20～42	20～30
	34			20～67	20～52	20～30	20～58	20～45	20～30
	36			20～72	20～58	20～30	20～64	20～48	20～30
	38			20～76	20～62	20～30	20～68	20～52	20～30
	40			25～80	25～65	25～30	25～70	25～54	25～30
	44			25～80	25～65	25～30	25～72	25～56	25～30
	48			25～80	25～65	25～30	25～74	25～58	25～30
	50			25～80	25～65	25～30	25～76	25～60	25～30
	60			30～80	30～65	30	30～80	30～65	30

追加工

型式	−	プーリ形状	−	軸穴仕様・内径	−	（KC90…etc.）
SL-GPA30YU8150	−	A	−	P25	−	KC90-QFC40-M4

Alterations	止めねじ角度変更	フランジカシメなし	フランジカシメ片側のみ	フランジカット	ボスカット
Code	KC90	NFC	RFC・LFC	FC	BC
Spec.	止めねじ角度を90°に変更します。 [ ! ]A形プーリの場合は山を避けるため90°より大きい角度になります。	(フランジ2枚付属) 指定方法 NFC	(フランジ1枚付属) 指定方法 RFC	フランジ外径を0.5mm単位でカット指定方法 FC17 適用条件 [ ! ]FC≧(O.D.)＋1 [ ! ]FC≦F−2 [ ! ]フランジ外周は表面処理されません。	ボスの長さを0.5mm単位でカット指定方法 BC6.5 適用条件 [ ! ]軸穴仕様H・V・F： 3≦BC＜L－W [ ! ]軸穴仕様P・N： M＋3≦BC＜L−W [ NG ]A形は適用不可
Spec.	止めねじ角度を90°に変更します。 [ ! ]A形プーリの場合は山を避けるため90°より大きい角度になります。	(フランジ2枚付属) 指定方法 NFC	(フランジ1枚付属) 指定方法 RFC		詳細は追加工概要 >>こちら
￥/1Code	無料	300	300	300	500

Alterations	側面タップ穴	側面通し穴
Code	QSC・QFC・QTC	KSC・KFC・KTC
Spec.	ボス側の側面にタップ穴を追加工します。(QSC、QFC、QTC：1mm単位指定) [ ! ]肉厚条件最低2mm A形：d＋M＋4≦QSC(QFC・QTC)≦E−(M＋4) B形：d＋M＋4≦QSC(QFC・QTC)≦D−(M＋4) ※軸穴仕様Vの場合、dはZで計算してください。 [ ! ]軸穴仕様がP・NでQFCを指定する場合、KC90を同時に指定してください。 [ NG ]軸穴仕様がP・NでQTCを指定する場合、KC90は適用不可 [ ! ]タップ下穴が貫通する場合があります。 [ NG ]軸穴仕様がF・Yの場合適用不可 [ NG ]軸穴仕様がP・Nの場合 QSCは適用不可 M選択 M3,M4,M5,M6,M8 指定方法 QFC28−M4 (6ヵ所) (4ヵ所) (3ヵ所)	側面に通し穴を追加工します。(KSC、KFC、KTC：1mm単位指定) [ ! ]肉厚条件最低2mm A形：d＋K＋4≦KSC(KFC・KTC)≦E−(K＋4) B形：d＋K＋4≦KSC(KFC・KTC)≦D−(K＋4) ※軸穴仕様Vの場合、dはZで計算してください。 [ ! ]軸穴仕様がP・NでKFCを指定する場合、KC90を同時に指定してください。 [ NG ]軸穴仕様がP・NでKTCを指定する場合、KC90は適用不可 [ NG ]軸穴仕様がF・Yの場合適用不可 [ NG ]軸穴仕様がP・Nの場合 KSCは適用不可 K(通し穴径)選択 K4.0〜K13.0(0.5mm単位指定) 指定方法 KSC20−K5.0 (6ヵ所) (4ヵ所) (3ヵ所)
Spec.	詳細は追加工概要 >>こちら
￥/1Code	QSC:700 QFC・QTC:500	KSC:1,000 KFC・KTC:700

洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗（Ro水）後純水で洗浄		オイルフリーコンプレッサー使用		防錆袋1重梱包

・精密洗浄　　（TYPE型式：SH-□□）

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄		材質に応じた電解研磨層で電解研磨		高圧ジェット水洗(Ro水）後純水（10MΩ・cm)で洗浄		温純水（13MΩ・cm）使用		窒素ブロー使用		クラス10クリーン環境内のクリーンベンチで実施

梱包例

脱脂洗浄の場合
（TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。

精密洗浄または電解研磨＋精密洗浄の場合
（TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数:

型番	使用ベルト幅(mm)	歯数(T)	プーリ形状	洗浄方法	丸穴 (H)[d](φ)	丸穴+タップ (P)[d](φ)	新JISキー溝穴+タップ (N)[d](φ)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SH-GPA20YU8150-A-H[16-32/1]	15	20	A形	精密洗浄	16 ～ 32	-	-	10	1個	-( - )	6日目
SH-GPA20YU8150-A-N[16-21/1]	15	20	A形	精密洗浄	-	-	16 ～ 21	10	1個	-( - )	6日目
SH-GPA20YU8150-A-P[16-28/1]	15	20	A形	精密洗浄	-	16 ～ 28	-	10	1個	-( - )	6日目
SH-GPA20YU8150-B-H[16-32/1]	15	20	B形	精密洗浄	16 ～ 32	-	-	10	1個	-( - )	6日目
SH-GPA20YU8150-B-N[16-18/1]	15	20	B形	精密洗浄	-	-	16 ～ 18	10	1個	-( - )	6日目
SH-GPA20YU8150-B-P[16-20/1]	15	20	B形	精密洗浄	-	16 ～ 20	-	10	1個	-( - )	6日目
SH-GPA20YU8200-A-H[16-32/1]	20	20	A形	精密洗浄	16 ～ 32	-	-	10	1個	-( - )	6日目
SH-GPA20YU8200-A-N[16-21/1]	20	20	A形	精密洗浄	-	-	16 ～ 21	10	1個	-( - )	6日目
SH-GPA20YU8200-A-P[16-28/1]	20	20	A形	精密洗浄	-	16 ～ 28	-	10	1個	-( - )	6日目
SH-GPA20YU8200-B-H[16-32/1]	20	20	B形	精密洗浄	16 ～ 32	-	-	10	1個	-( - )	6日目
SH-GPA20YU8200-B-N[16-18/1]	20	20	B形	精密洗浄	-	-	16 ～ 18	10	1個	-( - )	6日目
SH-GPA20YU8200-B-P[16-20/1]	20	20	B形	精密洗浄	-	16 ～ 20	-	10	1個	-( - )	6日目
SH-GPA20YU8250-A-H[16-32/1]	25	20	A形	精密洗浄	16 ～ 32	-	-	10	1個	-( - )	6日目
SH-GPA20YU8250-A-N[16-21/1]	25	20	A形	精密洗浄	-	-	16 ～ 21	10	1個	-( - )	6日目
SH-GPA20YU8250-A-P[16-28/1]	25	20	A形	精密洗浄	-	16 ～ 28	-	10	1個	-( - )	6日目
SH-GPA20YU8250-B-H[16-32/1]	25	20	B形	精密洗浄	16 ～ 32	-	-	10	1個	-( - )	6日目
SH-GPA20YU8250-B-N[16-18/1]	25	20	B形	精密洗浄	-	-	16 ～ 18	10	1個	-( - )	6日目
SH-GPA20YU8250-B-P[16-20/1]	25	20	B形	精密洗浄	-	16 ～ 20	-	10	1個	-( - )	6日目
SH-GPA22YU8150-A-H[16-37/1]	15	22	A形	精密洗浄	16 ～ 37	-	-	10	1個	-( - )	6日目
SH-GPA22YU8150-A-N[16-26/1]	15	22	A形	精密洗浄	-	-	16 ～ 26	10	1個	-( - )	6日目
SH-GPA22YU8150-A-P[16-29/1]	15	22	A形	精密洗浄	-	16 ～ 29	-	10	1個	-( - )	6日目
SH-GPA22YU8150-B-H[16-37/1]	15	22	B形	精密洗浄	16 ～ 37	-	-	10	1個	-( - )	6日目
SH-GPA22YU8150-B-N[16-22/1]	15	22	B形	精密洗浄	-	-	16 ～ 22	10	1個	-( - )	6日目
SH-GPA22YU8150-B-P[16-24/1]	15	22	B形	精密洗浄	-	16 ～ 24	-	10	1個	-( - )	6日目
SH-GPA22YU8200-A-H[16-37/1]	20	22	A形	精密洗浄	16 ～ 37	-	-	10	1個	-( - )	6日目
SH-GPA22YU8200-A-N[16-26/1]	20	22	A形	精密洗浄	-	-	16 ～ 26	10	1個	-( - )	6日目
SH-GPA22YU8200-A-P[16-29/1]	20	22	A形	精密洗浄	-	16 ～ 29	-	10	1個	-( - )	6日目
SH-GPA22YU8200-B-H[16-37/1]	20	22	B形	精密洗浄	16 ～ 37	-	-	10	1個	-( - )	6日目
SH-GPA22YU8200-B-N[16-22/1]	20	22	B形	精密洗浄	-	-	16 ～ 22	10	1個	-( - )	6日目
SH-GPA22YU8200-B-P[16-24/1]	20	22	B形	精密洗浄	-	16 ～ 24	-	10	1個	-( - )	6日目
SH-GPA22YU8250-A-H[16-37/1]	25	22	A形	精密洗浄	16 ～ 37	-	-	10	1個	-( - )	6日目
SH-GPA22YU8250-A-N[16-26/1]	25	22	A形	精密洗浄	-	-	16 ～ 26	10	1個	-( - )	6日目
SH-GPA22YU8250-A-P[16-29/1]	25	22	A形	精密洗浄	-	16 ～ 29	-	10	1個	-( - )	6日目
SH-GPA22YU8250-B-H[16-37/1]	25	22	B形	精密洗浄	16 ～ 37	-	-	10	1個	-( - )	6日目
SH-GPA22YU8250-B-N[16-22/1]	25	22	B形	精密洗浄	-	-	16 ～ 22	10	1個	-( - )	6日目
SH-GPA22YU8250-B-P[16-24/1]	25	22	B形	精密洗浄	-	16 ～ 24	-	10	1個	-( - )	6日目
SH-GPA24YU8150-A-H[16-42/1]	15	24	A形	精密洗浄	16 ～ 42	-	-	10	1個	-( - )	6日目
SH-GPA24YU8150-A-N[16-30/1]	15	24	A形	精密洗浄	-	-	16 ～ 30	10	1個	-( - )	6日目
SH-GPA24YU8150-A-P[16-34/1]	15	24	A形	精密洗浄	-	16 ～ 34	-	10	1個	-( - )	6日目
SH-GPA24YU8150-B-H[16-40/1]	15	24	B形	精密洗浄	16 ～ 40	-	-	10	1個	-( - )	6日目
SH-GPA24YU8150-B-N[16-24/1]	15	24	B形	精密洗浄	-	-	16 ～ 24	10	1個	-( - )	6日目
SH-GPA24YU8150-B-P[16-28/1]	15	24	B形	精密洗浄	-	16 ～ 28	-	10	1個	-( - )	6日目
SH-GPA24YU8200-A-H[16-42/1]	20	24	A形	精密洗浄	16 ～ 42	-	-	10	1個	-( - )	6日目
SH-GPA24YU8200-A-N[16-30/1]	20	24	A形	精密洗浄	-	-	16 ～ 30	10	1個	-( - )	6日目
SH-GPA24YU8200-A-P[16-34/1]	20	24	A形	精密洗浄	-	16 ～ 34	-	10	1個	-( - )	6日目
SH-GPA24YU8200-B-H[16-40/1]	20	24	B形	精密洗浄	16 ～ 40	-	-	10	1個	-( - )	6日目
SH-GPA24YU8200-B-N[16-24/1]	20	24	B形	精密洗浄	-	-	16 ～ 24	10	1個	-( - )	6日目
SH-GPA24YU8200-B-P[16-28/1]	20	24	B形	精密洗浄	-	16 ～ 28	-	10	1個	-( - )	6日目
SH-GPA24YU8250-A-H[16-42/1]	25	24	A形	精密洗浄	16 ～ 42	-	-	10	1個	-( - )	6日目
SH-GPA24YU8250-A-N[16-30/1]	25	24	A形	精密洗浄	-	-	16 ～ 30	10	1個	-( - )	6日目
SH-GPA24YU8250-A-P[16-34/1]	25	24	A形	精密洗浄	-	16 ～ 34	-	10	1個	-( - )	6日目
SH-GPA24YU8250-B-H[16-40/1]	25	24	B形	精密洗浄	16 ～ 40	-	-	10	1個	-( - )	6日目
SH-GPA24YU8250-B-N[16-24/1]	25	24	B形	精密洗浄	-	-	16 ～ 24	10	1個	-( - )	6日目
SH-GPA24YU8250-B-P[16-28/1]	25	24	B形	精密洗浄	-	16 ～ 28	-	10	1個	-( - )	6日目
SH-GPA25YU8150-A-H[16-48/1]	15	25	A形	精密洗浄	16 ～ 48	-	-	10	1個	-( - )	6日目
SH-GPA25YU8150-A-N[16-30/1]	15	25	A形	精密洗浄	-	-	16 ～ 30	10	1個	-( - )	6日目
SH-GPA25YU8150-A-P[16-36/1]	15	25	A形	精密洗浄	-	16 ～ 36	-	10	1個	-( - )	6日目
SH-GPA25YU8150-B-H[16-42/1]	15	25	B形	精密洗浄	16 ～ 42	-	-	10	1個	-( - )	6日目
SH-GPA25YU8150-B-N[16-26/1]	15	25	B形	精密洗浄	-	-	16 ～ 26	10	1個	-( - )	6日目
SH-GPA25YU8150-B-P[16-30/1]	15	25	B形	精密洗浄	-	16 ～ 30	-	10	1個	-( - )	6日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

円弧歯形のためバックラッシが少なく、位置決め用途に適しています。ゲイツ・ユニッタ・アジア(株)のベルト規格に適合します。

■規格追加情報■
歯数のバリエーションを追加しました。
表面処理バリエーションを追加しました。

【材質】
<プーリ＞アルミ合金、S45C相当
<フランジ＞アルミ合金、SPCC
【表面処理】
白アルマイト、黒アルマイト、硬質アルマイト、無電解ニッケルメッキ、四三酸化鉄皮膜
【付属品：セットスクリュー】
SUS304、クロムモリブデン鋼（四三酸化鉄皮膜）
【ベルト種類（幅寸法）】
YU8150（15mm）
YU8200（20mm）
YU8250（25mm）
【プーリ形状】
A形状（ボス無し）、B形状（ボス有り）
【軸穴形状】
丸穴、丸穴＋タップ、キー溝（新JIS）＋タップ、片側ザグリ（片端段付）、両側ザグリ（両端段付）、片側2段ザグリ（片端2段段付）
軸穴形状丸穴の場合はメカロック（パワーロック）でも締結することが可能です。
【追加工】
止めねじ角度を90°に変更、フランジカシメなし、フランジカシメ片側のみ、フランジカット、側面タップ穴、側面通し穴
【関連商品】
＜タイミングベルト＞
ハイトルクタイミングベルト
＜アイドラー＞
歯付アイドラーセンターベアリング、歯付アイドラー両サイドベアリング、背面テンションアイドラーセンターベアリング、背面テンションアイドラー両サイドベアリング

◆タイミングベルト・プーリ総合情報のご案内◆
タイミングベルト・プーリ総合情報はこちらからご覧ください。

(i)ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。３ＤプレビューやＣＡＤ上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工ＳＬＨ「セットスクリュー長さ変更」やＢ形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。

技術情報

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

歯数	￥本体価格
	SL-GPA						SH-GPA
	YU8150		YU8200		YU8250		YU8150		YU8200		YU8250
	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形	A形	B形
20	4,160	4,670	4,310	4,810	4,730	5,300	4,860	5,370	5,010	5,510	5,430	6,000
22	4,310	4,850	4,480	4,990	4,890	5,500	5,010	5,550	5,180	5,690	5,590	6,200
24	4,530	5,120	4,740	5,310	5,170	5,830	5,230	5,820	5,440	6,010	5,870	6,530
25	4,620	5,240	4,850	5,450	5,290	5,990	5,320	5,940	5,550	6,150	5,990	6,690
26	4,720	5,340	4,940	5,540	5,380	6,120	5,420	6,040	5,640	6,240	6,080	6,820
28	4,890	5,580	5,130	5,810	5,630	6,410	5,590	6,280	5,830	6,510	6,330	7,110
30	5,010	5,710	5,290	5,950	5,760	6,580	5,710	6,410	5,990	6,650	6,460	7,280
32	5,250	6,040	5,580	6,300	6,070	6,970	5,950	6,740	6,280	7,000	6,770	7,670
34	5,550	6,400	5,850	6,690	6,430	7,430	6,250	7,100	6,550	7,390	7,130	8,130
36	5,900	6,840	6,230	7,170	6,870	7,940	6,600	7,540	6,930	7,870	7,570	8,640
38	6,300	7,340	6,650	7,670	7,380	8,550	7,000	8,040	7,350	8,370	8,080	9,250
40	6,850	8,040	7,250	8,450	8,070	9,410	7,550	8,740	7,950	9,150	8,770	10,110
44	7,220	8,670	7,670	9,140	8,530	10,150	7,920	9,370	8,370	9,840	9,230	10,850
48	7,910	9,580	8,360	10,070	9,400	11,270	8,610	10,280	9,060	10,770	10,100	11,970
50	8,430	10,200	8,990	10,770	10,040	12,010	9,130	10,900	9,690	11,470	10,740	12,710
60	10,470	12,900	11,250	13,480	12,630	15,320	11,170	13,600	11,950	14,180	13,330	16,020

歯数	￥軸穴加工価格
	(本体価格＋)
	P穴	N・V・F穴	Y穴
20	770	1,280	1,940
22	820	1,380	2,060
24	880	1,470	2,190
25	920	1,520	2,260
26	950	1,580	2,320
28	990	1,640	2,420
30	1,020	1,720	2,510
32	1,080	1,800	2,600
34	1,170	1,950	2,810
36	1,260	2,110	3,020
38	1,410	2,360	3,350
40	1,550	2,610	3,680
44	1,630	2,720	3,810
48	1,820	3,050	4,240
50	2,020	3,360	4,650
60	2,560	4,270	5,840

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応	個別対応
数量区分	小口	大口
数　量	1～10	11～
値引率	基準単価	お見積り
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]基準単価は、（本体価格＋軸穴加工価格）となります。
[ ! ]H穴仕様の軸穴加工価格は無料です。

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】タイミングプーリ　８ＹＵタイプ	【クリーン洗浄品】タイミングプーリ　Ｔ２．５タイプ	【クリーン洗浄品】ハイトルクタイミングプーリ　Ｐ３Ｍタイプ	【エコノミーシリーズ】 RoHS対応タイミングプーリ XL フリー指定タイプ	【エコノミーシリーズ】 RoHS対応タイミングプーリ MXL フリー指定タイプ	【エコノミーシリーズ】 RoHS対応タイミングプーリ S5M フリー指定タイプ	【エコノミーシリーズ】 RoHS対応タイミングプーリ T5 フリー指定タイプ	【エコノミーシリーズ】 RoHS対応タイミングプーリ S3M フリー指定タイプ	【エコノミーシリーズ】 RoHS対応タイミングプーリ S2M フリー指定タイプ	【クリーン洗浄品】タイミングプーリ　ＡＴ５タイプ	【クリーン洗浄品】タイミングプーリ幅指定タイプ	【クリーン洗浄品】タイミングプーリ　５ＧＴタイプ	【クリーン洗浄品】タイミングプーリ　ＡＴ１０タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-	-	-	-	-	-	-	-
通常出荷日	6日目	6日目	6日目	7日目～	7日目～	7日目～	7日目～	7日目～	7日目～	6日目～	8日目	5日目	6日目～
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	クリーン洗浄	クリーン洗浄	クリーン洗浄	該当なし	該当なし	該当なし	該当なし	該当なし	該当なし	クリーン洗浄	クリーン洗浄	-	クリーン洗浄
種類	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ	タイミングプーリ
ベルト種類	8YU	T2.5	P3M	XL	MXL	S5M	T5	S3M	S2M	AT5	-	5GT	AT10
表面処理	白アルマイト	白アルマイト	白アルマイト	白アルマイト	白アルマイト	白アルマイト	白アルマイト	白アルマイト	白アルマイト	-	白アルマイト	白アルマイト	-
