仕様・寸法を表示する

追加工・オプション

ミスミ

ミスミ

【クリーン洗浄品】タイミングプーリ　Ｌタイプ

【クリーン洗浄品】タイミングプーリ　Ｌタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
  • フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。

型番

未確定16,696件の候補があります。

Loading...

外形図・規格表

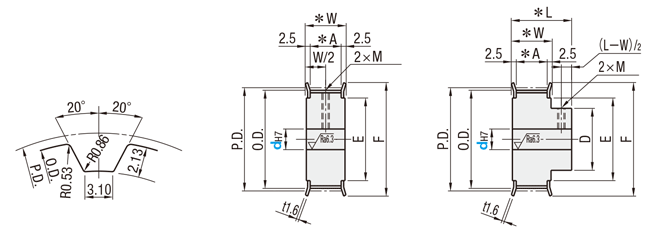

●プーリ形状

歯形(ISO標準ラック寸法)

A形

B形

[ ! ]2

[ ! ]2

タイミングプーリ Lタイプ:関連画像
歯溝寸法は歯数によって若干変わります。(Pitch：9.525mm)
[ ! ]ボス端面およびプーリ端面からのタップ位置寸法の公差は±0.3です。
[ ! ]2 軸穴仕様H(丸穴)・V, F(段付穴)・Y(両側段付穴)・WB(二段段付穴)の場合、タップ穴は付きません。

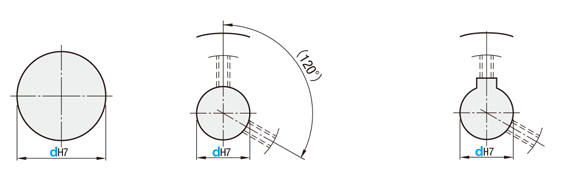

●軸穴仕様  軸穴仕様記号と各寸法を下表よりお選びください。

[ ! ]軸穴に表面処理が付かない場合があります。



H 丸穴

P 丸穴＋タップ

N 新JISキー溝穴＋タップ
C 旧JISキー溝穴＋タップ

タイミングプーリ Lタイプ:関連画像

 

[ ! ]ZA形プーリの場合は山を避けるため
120°近辺になります。

[ ! ]Zキー溝の詳細寸法はこちらをご覧下さい。
軸穴径10、キー溝幅4.0mm選定時はNK10をご指定下さい。

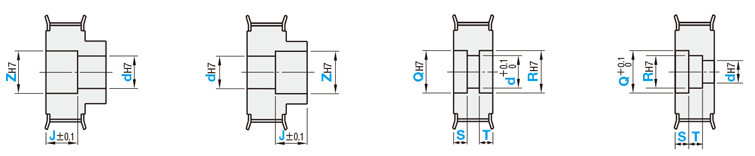

V 段付穴

F 段付穴

Y 両端段付穴

WB 二段段付穴

(ボス側ザグリ)

タイミングプーリ Lタイプ:関連画像

[ ! ]K形は適用不可
[ ! ]Z－d≧2
[ ! ]3.0≦J≦W－3.0

[ ! ]B形のみ適用
[ ! ]Z－d≧2
[ ! ]3.0≦J≦L－3.0

[ ! ]A形のみ適用
[ ! ]Q(R)－Y≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0

[ ! ]A形のみ適用
[ ! ]Q－R≧2
[ ! ]R－WB≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0

■タップ穴寸法表
(軸穴仕様：P・N・C)
dH7
軸穴内径		M
(並目)		付属品
セットスクリュー
6〜12M4M4×3
13〜17M5M5×4
18〜30M6M6×5
31〜45M8M8×6
46〜70M10M10×8
■ベルト呼び幅・寸法
mm呼び
L050L075L100L150
A14212740
W19263245
L　歯数10～5031384457
Typeベルト幅[ M ]材質[ S ]表面処理[ A ]付属品
セットスクリュー		洗浄方法
12.7mm19.1mm25.4mm38.1mmプーリフランジ洗浄方法洗浄環境梱包形態梱包環境
(1/2inch)(3/4inch)(1inch)(1.5inch)
SL-ATPAL050L075L100L150超々ジュラルミン系
アルミ合金		アルミ合金白アルマイトSUS304脱脂洗浄一般環境防錆梱包一般環境
SH-ATPA精密洗浄クラス1000脱気2重梱包クラス１0
SL-ATPB黒アルマイト脱脂洗浄一般環境防錆梱包一般環境
SH-ATPB精密洗浄クラス1000脱気2重梱包クラス１0
SL-ATPK硬質アルマイト脱脂洗浄一般環境防錆梱包一般環境
SH-ATPK精密洗浄クラス1000脱気2重梱包クラス１0
SL-ATPN無電解ニッケルメッキ脱脂洗浄一般環境防錆梱包一般環境
SH-ATPN精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]フランジカシメ済、軸穴P、N、Cにはセットスクリュー付属
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

 型式−プーリ形状−軸穴仕様・内径−Z−J−Q−R−S−T
(軸穴仕様：H・P・N・C)SL-ATPA14L075−A−N10
(軸穴仕様：V・F)SL-ATPA36L100−A−V15−Z29−J18.0
(軸穴仕様：Y・WB)SH-ATPA50L150−A−Y25    −Q47−R47−S12−T12
型式プーリ
形状		プーリ形状P.D.O.DDFE
Type歯数種類
呼び幅		AB
軸穴仕様
HPN・CHPN・C
丸穴丸穴キー溝丸穴丸穴キー溝
V・Y・WBタップタップV・Fタップタップ
段付穴  段付穴
d・Z　(～)1mm単位指定(・)選択
SL-ATPA
SH-ATPA
SL-ATPB
SH-ATPB
SL-ATPK
SH-ATPK
SL-ATPN
SH-ATPN		10L050A

B		6〜206～148～146〜186～148～1430.3229.56223624
118〜238～188～188〜188～1433.3532.594027
12L0508〜268〜238～188～1836.3835.62274530
13L07539.4138.65
14L050

L075

L100

L150		8〜318～238～218〜268～208～2042.4541.68304835
158～2345.4844.72
1610〜3610～2810～2310〜2810～2210～2248.5147.75325540
1710～2610〜3010～2410～2351.5450.7834
1810〜4110～3310～3410〜3210～2654.5753.81366145
1912〜4612～3412～3512～3412～2812～2557.6156.84386750
2012～3612～3012～2660.6459.8840
2112〜5212～4012～3712～3863.6762.91427056
2212〜5312～4412～3812～4112～3312～3066.7065.94458060
2369.7368.9750
2412〜6312～4912～4412～4612～3872.7772.008767
2512～4575.8075.04
2678.8378.07
2781.8681.10
2812〜7112～5712～5084.8984.139575
2987.9387.17
3012〜7212～6212～5512～5212～4212～3490.9690.20569980
3193.9993.23
3214〜7614～6514～5514～5214～4214～3497.0296.2610484
3314〜8314～7014～5914～4914～41100.0599.296311190
34103.08102.32
35106.12105.3611595
3614〜85109.15108.39123102
37112.18111.42
3815〜8515～7015～5515～5915～4915～41115.21114.45127105
39118.24117.48
40121.28120.51131110
4116～6716～5716～49124.31123.55135115
4216〜8516～7016～55127.34126.5871
43130.37129.61140120
44133.40132.64
45136.44135.68144125
46139.47138.71
47142.50141.74152130
48145.53144.77
49148.56147.80160140
50151.60150.83
[ NG ]軸穴仕様Nの場合、軸穴径9・51〜54は製作できません。 [ ! ]軸穴仕様H・P・V・Fの場合、選択範囲内であれば軸穴径6.35が選択可能です。
[ ! ]軸穴仕様Nの場合、選択範囲内であれば、NK10が選択可能です。こちら参照。
[ NG ]軸穴仕様Cの場合、軸穴径8・11・13・14・17・21～55は製作できません。

追加工

型式−プーリ形状−軸穴仕様・内径−Z−J−Q−R−S−T−(KC…etc.)
SL-ATPA20L075−A−H25            −KSC36-K5
Alterations止めねじ角度変更フランジカシメなしフランジカシメ片側のみフランジカット
CodeKC90NFCRFC・LFCFC
Spec.
止めねじ角度を90°に
変更します。

[ ! ]A形プーリの場合は
山を避けるため
90°近辺になります。

タイミングプーリ Lタイプ:関連画像
(フランジ2枚付属)
指定方法NFC

[ NG ]D形は
適用不可

タイミングプーリ Lタイプ:関連画像
(フランジ1枚付属)
指定方法RFC
適用条件

[ NG ]D形は
適用不可

タイミングプーリ Lタイプ:関連画像
フランジ外径を0.5mm単位でカット
指定方法FC17
適用条件
[ ! ]FC≧(O. D.)＋1
[ ! ]FC≦F－2
[ ! ]フランジ外周は表面処理されません。
[ NG ]D形は適用不可
タイミングプーリ Lタイプ:関連画像
￥/1Code無料無料無料300
Alterations止め輪溝追加工ベアリング押さえ用テーパ加工ボスカットタップ穴寸法変更付属セットスクリュー
長さ変更
CodeSRGBTCBCTPCSLH
Spec.段付穴の軸径に合った止め輪溝を加工します。
止め輪溝寸法>>P.1465
SRG指定 2.5～36.5㎜
0.5㎜単位
適用条件 [ ! ]肉厚最低2mm

[ ! ]軸穴仕様V・Fのみ適用

[ ! ]Z寸法の止め輪溝規格を適用

[ ! ]n≦J－SRG－m
指定方法SRG7
タイミングプーリ Lタイプ:関連画像
ベアリング内輪押さえ用
テーパ加工
指定方法BTC8-TL1.5
適用条件
[ ! ]A形のみ適用
[ ! ]軸穴仕様H・Pのみ適用
[ ! ]TL＜L－W

[ ! ]E－D≦6の際、片側カシメ・フランジ一枚付属

タイミングプーリ Lタイプ:関連画像
ボスの長さを0.5mm単位でカット
指定方法 BC6.5
適用条件

[ ! ]軸穴仕様H・V・F： 3≦BC＜L－W

[ ! ]軸穴仕様P・N・C： M＋3≦BC＜L－W

[ NG ]A・D形は適用不可
タイミングプーリ Lタイプ:関連画像
指定方法TPC5
適用条件

[ ! ] 軸穴仕様がP・N・Cの場合のみ適用

MTPC
M4M5
M5M4・M6
M6M5・M8
M8M6・M10
M10M8
指定方法SLH10
適用条件

[ ! ]軸穴仕様がP・N・ Cの場合のみ適用

セットスクリューSLH
M4×35・8
M5×46・10
M6×510
M8×610・12
M10×812・15
詳細は追加工概要>>こちら
￥/1Code200500500無料無料
Alterations側面穴追加工　[ ! ]軸穴仕様により、条件が異なります。>>こちら
側面タップ穴側面通し穴側面ザグリ穴
CodeQTC・QFC・QSCKTC・KFC・KSCZTC・ZFC・ZSC
Spec.ボス側の側面にタップ穴を追加工します。
指定方法 QTC28−M4
Q□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。
M選択 M3,M4,M5,M6,M8
適用条件
[ NG ]D形は適用不可
[ ! ] 肉厚条件　最低2㎜　計算式>>こちら
[ ! ] 軸穴仕様により、条件が異なります。>>こちら
タイミングプーリ Lタイプ:関連画像

(6ヵ所)

(4ヵ所)

(3ヵ所)

ボス側の側面にキリ穴を追加工します。
指定方法 KTC28−K4.5
K□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。
K指定 K4.0～13.0(0.5mm単位指定)
適用条件
[ NG ]D形は適用不可
[ ! ] 肉厚条件　最低2㎜　計算式>>こちら
[ ! ] 軸穴仕様により、条件が異なります。>>こちら
タイミングプーリ Lタイプ:関連画像

(6ヵ所)

(4ヵ所)

(3ヵ所)

ボス側の側面にザグリ穴を追加工します。
指定方法 ZTC28−ZM4
Z□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。
ZM選択 ZM3,ZM4,ZM5,ZM6,ZM8
適用条件
[ NG ]D形は適用不可
[ ! ] 肉厚条件　最低2㎜　計算式>>こちら
[ ! ] 軸穴仕様により、条件が異なります。>>こちら
タイミングプーリ Lタイプ:関連画像

(6ヵ所)

(4ヵ所)

(3ヵ所)

詳細は追加工概要 >>こちら
￥/1CodeQTC:400 QFC:500 QSC:600KTC:500 KFC:600 KSC:800ZTC・ZFC:700   ZSC:1,000
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄


高圧ジェット水洗（Ro水）後
純水で洗浄


オイルフリー
コンプレッサー
使用

防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
（TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
（TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
