【クリーン洗浄品】ハイトルクタイミングプーリ　Ｓ８Ｍタイプ

【クリーン洗浄品】ハイトルクタイミングプーリ　Ｓ８Ｍタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
  • S8M600はフランジはカシメをせず、付属して出荷になります。
  • フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。

型番

未確定22,664件の候補があります。

Loading...

外形図・規格表

ハイトルクタイミングプーリ S8Mタイプ:関連画像

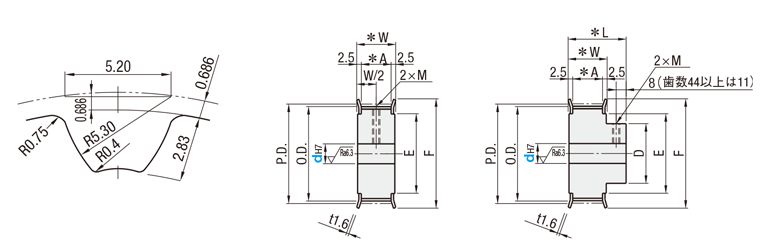

歯溝寸法は歯数によって若干変わります。（Pitch：8.0mm）

●プーリ形状

標準歯形

A形

[ ! ]2

B形

[ ! ]2

[ ! ]2軸穴仕様H（丸穴）・V,F（段付穴）・Y（両端段付穴）・WB（二段段付穴）の場合、タップ穴は付きません。
[ ! ]ボス端面およびプーリ端面からのタップ位置寸法の公差は±0.3です。
[ ! ]S8M600の軸穴径はA型：W≦d×5、B型：L≦d×5で選定下さい。

●軸穴仕様 軸穴仕様記号と各寸法を下表よりお選びください。  [ ! ]軸穴に表面処理が付かない場合があります。

H 丸穴P 丸穴＋タップN 新JISキー溝穴＋タップ
C 旧JISキー溝穴＋タップ
ハイトルクタイミングプーリ S8Mタイプ:関連画像ハイトルクタイミングプーリ S8Mタイプ:関連画像ハイトルクタイミングプーリ S8Mタイプ:関連画像


[ ! ]ZA形プーリの場合は山を避けるため
120°近辺になります。

[ ! ]Zキー溝の詳細寸法はこちらをご覧下さい。


V 段付穴F 段付穴(ボス側ザグリ)Y 両端段付穴WB 二段段付穴
ハイトルクタイミングプーリ S8Mタイプ:関連画像ハイトルクタイミングプーリ S8Mタイプ:関連画像ハイトルクタイミングプーリ S8Mタイプ:関連画像ハイトルクタイミングプーリ S8Mタイプ:関連画像
[ ! ]K形は適用不可
[ ! ]Z－d≧2

[ ! ]3.0≦J≦W－3.0
(S8M600のみ)5≦J≦W－5.0

[ ! ]B形のみ適用
[ ! ]Z－d≧2

[ ! ]3.0≦J≧L－3.0
(S8M600のみ)5≦J≦L－5.0

[ ! ]A形のみ適用
[ ! ]Q(R)－Y≧2

[ ! ]S＋T≦W－3.0
(S8M600のみ)S＋T≦W－5.0

[ ! ]S(T)≧3.0
(S8M600のみ)S(T)≧5.0

[ ! ]A形のみ適用
[ ! ]Q－R≧2
[ ! ]R－WB≧2

[ ! ]S＋T≦W－3.0
(S8M600のみ)S＋T≦W－5.0

[ ! ]S(T)≧3.0
(S8M600のみ)S(T)≧5.0

■タップ穴寸法表
（軸穴仕様：P・N・C）
dH7M
（並目）		付属品
セットスクリュー
12M4M4×3
13～17M5M5×4
18～30M6M6×5
31～45M8M8×6
46～70M10M10×8
■ベルト呼び幅・寸法
mm呼び
S8M150S8M250S8M300S8M400S8M600
A1728334465
W223334970
L（歯数18～43）3748536485
L（歯数44～72）4253586990
Typeベルト幅[ M ]材質[ S ]表面処理[ A ]付属品洗浄方法
15mm25mm30mm40mm60mmプーリフランジセットスクリュー洗浄方法洗浄環境梱包形態梱包環境
SL-HTPAS8M150S8M250S8M300S8M400S8M600超々ジュラルミン系
アルミ合金		アルミ合金白アルマイトSUS304脱脂洗浄一般環境防錆梱包一般環境
SH-HTPA精密洗浄クラス1000脱気2重梱包クラス１0
SL-HTPB黒アルマイト脱脂洗浄一般環境防錆梱包一般環境
SH-HTPB精密洗浄クラス1000脱気2重梱包クラス１0
SL-HTPK硬質アルマイト脱脂洗浄一般環境防錆梱包一般環境
SH-HTPK精密洗浄クラス1000脱気2重梱包クラス１0
SL-HTPN無電解ニッケルメッキ脱脂洗浄一般環境防錆梱包一般環境
SH-HTPN精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]フランジカシメ済、軸穴P、N、Cにはセットスクリュー付属
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

 型式−プーリ形状−軸穴仕様・内径−Z−J−Q−R−S−T
(軸穴仕様：H・P・N・C)SL-HTPA36S8M250−A−H65
(軸穴仕様：V・F)SH-HTPA30S8M300−B−V20−Z38−J23.0
(軸穴仕様：Y・WB)SL-HTPA40S8M250−A−Y30    −Q62−R47−S16−T9
型式プーリ
形状		プーリ形状P.D.O.DDFE
Type歯数種類
呼び幅		AB
軸穴仕様
HPN・CHPN・C
丸穴丸穴キー溝丸穴丸穴キー溝
V・Y・WBタップタップV・Fタップタップ
段付穴  段付穴
d　(～)1mm単位指定(・)選択
SL-HTPA
SH-HTPA
SL-HTPB
SH-HTPB
SL-HTPK
SH-HTPK
SL-HTPN
SH-HTPN		18S8M150

S8M250

S8M300

S8M400

S8M600		A

B		12〜3212～2612～2612〜2812～2212～2045.8444.46325236
1912〜3612～2812～2812〜3112～2548.3847.01355540
2012〜3612～3012～3012〜3212～2612～2250.9349.563658
2112〜4112～3212～3212〜3612～3012～2453.4852.10406145
2212～3412～3412〜3712～2556.0254.6541
2312〜4612～4012～4012〜4212～3412～2858.5757.20466750
2461.1259.74
2512〜5212〜4412～3663.6662.29487056
2614〜5414～4514～4514〜4714～3914～3166.2164.84517458
2714〜5614～4814～4814〜5114～4314～3568.7567.38558060
2871.3069.93
2973.8572.48
3014〜6314～5014～5014〜5614～4614～3876.3975.02608767
3178.9477.57
3214～5514～5514〜5914～4914～4581.4980.1263
3384.0382.66
3416〜6716～6016～5516〜6616～5616～4886.5885.21709575
3589.1387.75
3616〜7216～6516〜7116～6116～5091.6790.30759980
3794.2292.85
3816〜7616〜7616～6596.7795.398010484
3920〜8020～7020～5520〜8020～6520～5599.3197.948511190
40101.86100.49
41104.41103.03
42106.95105.58
4320〜8520～70109.50108.1390119100
44112.05110.67
45114.59113.2297123102
46117.14115.77
47119.68118.31100127105
48122.23120.86
49124.78123.41135115
50127.32125.95
51129.87128.50
52132.42131.04140120
53134.96133.59
54137.51136.14144125
55140.06138.68
56142.60141.23152130
57145.15143.78
58147.70146.32160140
59150.24148.87
60152.79151.42
72183.35181.97190170
[ NG ]軸穴仕様Nの場合、軸穴径51〜54は製作できません。　　　[ NG ]軸穴仕様Cの場合、軸穴径8・11・13・14・17・21～55は製作できません。
[ NG ]S8M600は軸穴仕様Ｎ、Cの場合、22以下は製作できません。
<br>

追加工

型式−プーリ形状−軸穴仕様・内径−Z−J−Q−R−S−T−（KC90…etc.）
SL-HTPA60S8M250−A−H65            −KSC80-K8
Alterations止めねじ角度変更フランジカシメなしフランジカシメ片側のみフランジカット
CodeKC90NFCRFC・LFCFC
Spec.めねじ角度を90°に
変更します。

[ ! ]A形プーリの場合は
山を避けるため
90°近辺になります。

(フランジ2枚付属)
指定方法 NFC
(フランジ1枚付属)
指定方法 RFC
フランジ外径を0.5mm単位でカット
指定方法 FC17
適用条件
[ ! ]FC≧(O.D.)＋1
[ ! ]FC≦F−2
[ ! ]フランジ外周は表面処理されません。
￥/1Code無料無料無料300
Alterations止め輪溝追加工ベアリング押さえ用テーパ加工ボスカットタップ穴寸法変更付属セットスクリュー長さ変更
CodeSRGBTCBCTPCSLH
Spec.段付穴の軸径に合った止め輪溝を加工します。
止め輪溝寸法>>P.1465

SRG指定 2.5～40.5㎜
0.5㎜単位

適用条件[ ! ]肉厚最低2mm
[ ! ]軸穴仕様V・Fのみ適用
[ ! ]Z寸法の止め輪溝規格を適用
[ ! ]n≦J−SRG−m
指定方法 SRG7
ベアリング内輪押さえ用テーパ加工
指定方法 BTC15-TL4
適用条件
[ ! ]A形のみ適用
[ ! ]軸穴仕様H・Pのみ適用
[ ! ]TL＜L−W

[ ! ]E－D≦6の際、片側カシメ・フランジ一枚付属

ボスの長さを0.5mm単位でカット
指定方法 BC6.5
適用条件

[ ! ]軸穴仕様H・V・F：
3≦BC＜L－W

[ ! ]軸穴仕様P・N・C：
M＋3≦BC＜L−W

[ NG ]A形は適用不可
指定方法 TPC5
適用条件

[ ! ]軸穴仕様がP・N・Cの場合のみ適用

MTPC
M4M5
M5M4・M6
M6M5・M8
M8M6・M10
M10M8
指定方法 SLH10
適用条件

[ ! ]軸穴仕様がP・N・Cの場合のみ適用

セットスクリューSLH
M4×35・8
M5×46・10
M6×510
M8×610・12
M10×812・15
詳細は追加工概要 >>こちら
￥/1Code200500500無料無料
Alterations側面穴追加工 [ ! ]軸穴仕様により、条件が異なります。>>こちら
側面タップ穴側面通し穴側面ザグリ穴
CodeQTC・QFC・QSCKTC・KFC・KSCZTC・ZFC・ZSC
Spec.ボス側の側面にタップ穴を追加工します。
指定方法 QTC28−M4
Q□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。
M選択 M3,M4,M5,M6,M8
適用条件
[ ! ]肉厚条件 最低2㎜ 計算式>>こちら
[ ! ]軸穴仕様により、条件が異なります。>>こちら

(6ヵ所)

(4ヵ所)

(3ヵ所)

ボス側の側面にキリ穴を追加工します。
指定方法 KTC28−K4.5
K□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。
K指定 K4.0～13.0(0.5mm単位指定)
適用条件
[ ! ]肉厚条件 最低2㎜ 計算式>>こちら
[ ! ]軸穴仕様により、条件が異なります。>>こちら

(6ヵ所)

(4ヵ所)

(3ヵ所)

ボス側の側面にザグリ穴を追加工します。
指定方法 ZTC28−ZM4
Z□C選択 穴の加工位置(P.C.D.寸法)をご指定ください。
ZM選択 ZM3,ZM4,ZM5,ZM6,ZM8
適用条件
[ ! ]肉厚条件 最低2㎜ 計算式>>こちら
[ ! ]軸穴仕様により、条件が異なります。>>こちら

(6ヵ所)

(4ヵ所)

(3ヵ所)

詳細は追加工概要 >>こちら
￥/1CodeQTC:400 QFC:500 QSC:600KTC:500 KFC:600 KSC:800ZSC:1,000   ZTC・ZFC:700
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄


高圧ジェット水洗（Ro水）後
純水で洗浄


オイルフリー
コンプレッサー
使用

防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
（TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
（TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
