【クリーン洗浄品】バックラッシレスプーリ　Ｓ８Ｍタイプ

【クリーン洗浄品】バックラッシレスプーリ　Ｓ８Ｍタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。

型番

未確定6,264件の候補があります。

Loading...

外形図・規格表

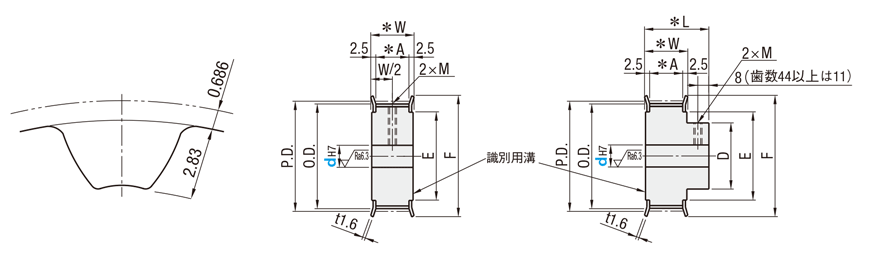

■S8Mタイプ
●プーリ形状
A形
[ ! ]
B形
[ ! ]
標準歯形
歯溝寸法は歯数によって若干変わります。(Pitch：8.0mm)

[ ! ]軸穴仕様H(丸穴)・V,F(段付穴)・Y(両端段付穴)・WB(二段段付穴)の場合、タップ穴は付きません。
[ ! ]ボス端面およびプーリ端面からのタップ位置寸法の公差は±0.3です。
■ベルト呼び幅・寸法
mm呼び
S8M150S8M250S8M300S8M400
A17.028.033.044.0
W22.033.038.049.0
L　歯数18～4037.048.053.064.0
L　歯数44～6042.053.058.069.0
■タップ穴寸法表(軸穴仕様：P・N・C)
dH7
軸穴内径		M
(並目)		付属品
セットスクリュー
12M4M4×3
13〜17M5M5×4
18〜30M6M6×5
31〜45M8M8×6
46〜70M10M10×8

■歯数・寸法

mm歯数
18192021222425262830323436384044485060
P.D.45.8448.3850.9353.4856.0261.1263.6666.2171.3076.3981.4986.5891.6796.77101.86112.05122.23127.32152.79
O.D.44.4647.0149.5652.1054.6559.7462.2964.8469.9375.0280.1285.2190.3095.39100.49110.67120.86125.95151.42
D32353640414648515560637075808590100100100
F52555861616770748087879599104111119127135160
E364040454550565860676775808490100105115140

●軸穴仕様   軸穴仕様記号と各寸法を下表よりお選びください。   [ ! ]軸穴に表面処理が付かない場合があります。

H　丸穴

P　丸穴＋タップ

N　新JISキー溝穴＋タップ
C　旧JISキー溝穴＋タップ



[ ! ]タップ穴とセットスクリューは
     付きません。

[ ! ]A形プーリの場合は山を避けるため
     120°近辺になります。

[ ! ]キー溝の詳細寸法はこちらをご覧下さい。

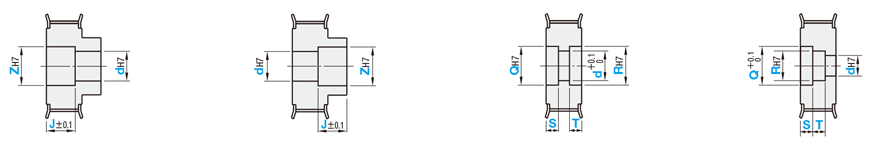

V　段付穴

F　段付穴(ボス側ザグリ)

Y　両端段付穴

WB　二段段付穴

[ ! ]タップ穴とセットスクリューは
     付きません。

[ ! ]B形のみ適用
[ ! ]タップ穴とセットスクリューは
     付きません。

[ ! ]A形のみ適用
[ ! ]タップ穴とセットスクリューは
     付きません。
[ ! ]Q(R)－Y≧2

[ ! ]A形のみ適用
[ ! ]タップ穴とセットスクリューは
     付きません。
[ ! ]Q－R≧2
[ ! ]R－WB≧2

Typeベルト幅材質＊1表面処理付属品＊1洗浄方法
15mm25mm30mm40mmプーリフランジセットスクリュー洗浄方法洗浄環境梱包形態梱包環境
SL-BLPAS8M150S8M250S8M300S8M400超々ジュラルミン系
アルミ合金		アルミ合金白アルマイトSUS304脱脂洗浄一般環境防錆梱包一般環境
SH-BLPA精密洗浄クラス1000脱気2重梱包クラス１0
SL-BLPK硬質アルマイト＊2脱脂洗浄一般環境防錆梱包一般環境
SH-BLPK精密洗浄クラス1000脱気2重梱包クラス１0
SL-BLPN無電解ニッケルメッキ脱脂洗浄一般環境防錆梱包一般環境
SH-BLPN精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]フランジカシメ済、軸穴P、N、Cにはセットスクリュー付属
＊1 材質・付属品は相当材に変更する場合があります。
＊2 硬質アルマイトは皮膜硬度300HV〜
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

 型式−プーリ形状−軸穴仕様・内径−Z−J−Q−R−S−T
(軸穴仕様：H・P・N・C)SL-BLPA40S8M150−A−N30
(軸穴仕様：V・F)SH-BLPK60S8M400−B−F40−Z60−J25.0
(軸穴仕様：Y・WB)SL-BLPA20S8M250−A−Y15    −Q20−R23−S3−T15
型式プーリ
形状		プーリ形状
Type歯数種類
呼び幅		AB
軸穴仕様　(～)1mm単位指定(・)選択軸穴仕様　(～)1mm単位指定(・)選択
HPN・CVYWBHPN・CV・F
丸穴丸穴＋タップキー溝＋タップ段付穴両段付穴・二段段付穴丸穴丸穴＋タップキー溝＋タップ段付穴
   VZJY(d)・Q・RS・T   V・FZJ
   Z−d≧2(0.1mm単位)WB(d)(0.1mm単位)   Z−d≧2(0.1mm単位)
SL-BLPA
SH-BLPA
SL-BLPK
SH-BLPK
SL-BLPN
SH-BLPN		18S8M150

S8M250

S8M300

S8M400		A

B		12〜3212～2612～2612〜3014〜323.0≦J≦W−3.012〜3014〜323～23
S＋T≦W−3		12～2812～2212～2012～2614～283.0≦J≦L−3.0
1912〜3612～2812～2812〜3414〜3612〜3414〜3612～3112～2512～2012～2914～31
2012〜3612～3012～3012〜3414〜3612〜3414〜3612～3212～2612～2212～3014～32
2112〜4112～3212～3212〜3914〜4112〜3914〜4112～3612～3012～2412～3414～36
2212〜4112～3412～3412〜3914〜4112〜3914〜4112～3712～3012～2512～3514～37
2412〜4612～4012～4012〜4414〜4612〜4414〜4612～4212～3412～2812～4014～42
2512〜5212～4012～4012〜5014〜5212〜5014〜5212～4412～3612～2812～4214～44
2614〜5414～4514～4514〜5216〜5414〜5216〜5414～4714～3914～3114～4516～47
2814〜5614～4814～4814〜5416〜5614〜5416〜5614～5114～4314～3514～4916～51
3014〜6314～5014～5014〜6116〜6314〜6116〜6314～5614～4614～3814～5416～56
3214〜6314～5514～5514〜6116〜6314〜6116〜6314～5914～4914～4514～5716～59
3416〜6716～6016～5516〜6518〜6716〜6518〜6716～6616～5616～4816～6418～66
3616〜7216～6516～5516〜7018〜7216〜7018〜7216～7116～6116～5016～6918～71
3816〜7616～6516～5516〜7418〜7616〜7418〜7616～7616～6516～5016～7418～76
4020〜8020～7020～5520〜8022〜8220〜8022〜8220〜8020～6520～5520〜7922〜81
4420〜8520～7020～5520〜8522〜9220〜8522〜9220〜8020～7020～5520〜8422〜86
4820〜8520～7020～5520〜8522〜9520〜8522〜9520〜8520～7020～5520〜8522〜95
5020〜8520～7020～5520〜8522〜9520〜8522〜9520〜8520～7020～5520〜8522〜95
6020〜8520～7020～5520〜8522〜9520〜8522〜9520〜8520～7020～5520〜8522〜95
[ NG ]軸穴仕様Nの場合、軸穴径51〜54は製作できません。[ NG ]軸穴仕様Cの場合、軸穴径13・14・17・21～55は製作できません。

追加工

型式−プーリ形状−軸穴仕様・内径−Z−J−Q−R−S−T−（KC90…etc.）
SL-BLPA36S8M250−A−H65            −NFC
Alterations止めねじ角度変更フランジカシメなしフランジカシメ片側のみフランジカット
CodeKC90NFCRFC・LFCFC
Spec.止めねじ角度を90°に 変更します。

[ ! ]A形プーリの場合は
山を避けるため
90°近辺になります。

(フランジ2枚付属)
指定方法 NFC
(フランジ1枚付属)
指定方法 RFC
フランジ外径を0.5mm単位でカット
指定方法 FC17
適用条件
[ ! ]FC≧（O. D.）＋1
[ ! ]FC≦F－2

[ ! ]フランジ外周は表面処理されません。

￥/1Code無料無料無料300
Alterations止め輪溝追加工ベアリング押さえ用テーパ加工ボスカットタップ穴寸法変更付属セットスクリュー長さ変更
CodeSRGBTCBCTPCSLH
Spec.

段付穴の軸径に合った止め輪溝を加工します。

止め輪溝寸法>>P.1465
SRG指定 2.5～40.5mm
　　　　　0.5mm単位
適用条件[ ! ]肉厚最低2mm
[ ! ]軸穴仕様V・Fのみ適用

[ ! ]Z寸法の止め輪溝規
格を適用

[ ! ]n≦J－SRG－m
指定方法 SRG7

ベアリング内輪押さえ用テーパ加工

指定方法 BTC12-TL3
適用条件
[ ! ]A形のみ適用
[ ! ]軸穴仕様H・Pのみ適用
[ ! ]LT＜L－W
[ ! ]E－D≦6の際、片側カ
　　シメ・フランジ一枚付属

ボスの長さを0.5mm単位でカット

指定方法 BC6.5
適用条件
[ ! ]軸穴仕様H・V・F：
　　3≦BC＜L－W
[ ! ]軸穴仕様P・N・C：
　　M＋3≦BC＜L－W
[ NG ]A形は適用不可
指定方法 TPC5
適用条件

[ ! ]軸穴仕様がP・N・Cの場合のみ適用

MTPC
M4M5
M5M4・M6
M6M5・M8
M8M6・M10
M10M8
指定方法 SLH10
適用条件

[ ! ]軸穴仕様がP・N・Cの場合のみ適用

セットスクリューSLH
M4×35・8
M5×46・10
M6×510
M8×610・12
M10×812・15
詳細は追加工概要 >>こちら
￥/1Code200500500無料無料
Alterations側面穴追加工　[ ! ]軸穴仕様により、条件が異なります。>>こちら
側面タップ穴側面通し穴側面ザグリ穴
CodeQTC・QFC・QSCKTC・KFC・KSCZTC・ZFC・ZSC
Spec.ボス側の側面にタップ穴を追加工します。
指定方法 QTC28－M4
Q□C選択 穴の加工位置（P.C.D.寸法）をご指定ください。　 
M選択 M3,M4,M5,M6,M8
適用条件
[ ! ]肉厚条件　最低2mm   計算式>>こちら
[ ! ]軸穴仕様により、条件が異なります。>>こちら		ボス側の側面にキリ穴を追加工します。
指定方法 KTC28－K4.5
K□C選択 穴の加工位置（P.C.D.寸法）をご指定ください。　 
K指定 K4.0～13.0（0.5mm単位指定）
適用条件
[ ! ]肉厚条件　最低2mm   計算式>>こちら
[ ! ]軸穴仕様により、条件が異なります。>>こちら		ボス側の側面にザグリ穴を追加工します。
指定方法 ZTC28－ZM4
Z□C選択 穴の加工位置（P.C.D.寸法）をご指定ください。　 
ZM選択 ZM3,ZM4,ZM5,ZM6,ZM8
適用条件
[ ! ]肉厚条件　最低2mm   計算式>>こちら
[ ! ]軸穴仕様により、条件が異なります。>>こちら

(6ヵ所)

(4ヵ所)

(3ヵ所)

(6ヵ所)

(4ヵ所)

(3ヵ所)

(6ヵ所)

(4ヵ所)

(3ヵ所)

詳細は追加工概要 >>こちら
￥/1CodeQTC:400　　QFC:500　　QSC:600KTC:500　　KFC:600　　KSC:800ZSC:1,000　　　ZTC・ZFC:700
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄

高圧ジェット水洗（Ro水）後
純水で洗浄

オイルフリー
コンプレッサー
使用
防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
（TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
（TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
