【クリーン洗浄品】ハイトルクタイミングプーリ　Ｐ５Ｍタイプ

【クリーン洗浄品】ハイトルクタイミングプーリ　Ｐ５Ｍタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

  • 環境対応：
    RoHS対応（10物質）
  • 種類：
    タイミングプーリ
  • ベルト種類：
    P5M
  • 材質：
    アルミ合金
  • タイミングプーリ/アイドラー：
    プーリ
  • 材質証明書：
    対象
  • 材質証明書：材質：
    プーリ：アルミ合金｜フランジ：アルミ合金｜セットスクリュー：SUS304

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工SLH「セットスクリュー長さ変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
  • フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。

型番

未確定15,968件の候補があります。

Loading...

外形図・規格表

[ ! ]
[ ! ]

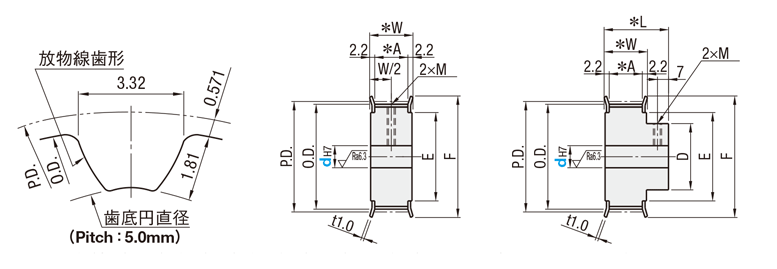

●プーリ形状
A形
B形
標準歯形
歯溝寸法は歯数によ
って若干変わります。
■ベルト呼び幅・寸法
mm呼び
P5M100P5M150P5M250
A11.616.626.6
W16.021.031.0
L28.033.043.0
■タップ穴寸法表(軸穴仕様：P・N・C)
dH7
軸穴内径		M
(並目)		付属品
セットスクリュー
5～12M4M4×3
13～17M5M5×4
18～30M6M6×5
31～45M8M8×6
46～70M10M10×8
[ ! ]タップ穴とセットスクリューは軸穴仕様P・N・Cに適用

[ ! ]軸穴仕様H(丸穴)、V・F(段付穴)、Y(両端段付穴)、WB(二段段付穴)の場合、タップ穴とセットスクリューは付きません。
[ ! ]ボス端面およびプーリ端面からのタップ位置寸法の公差は±0.3です。

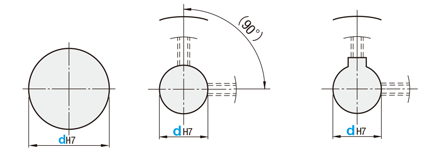

●軸穴仕様　　軸穴仕様記号と各寸法を下表よりお選びください。
[ ! ]軸穴に表面処理が付かない場合があります。
[ ! ]軸穴仕様H・V・F・Y・WBは、タップ穴とセットスクリューは付きません。
[ ! ]軸穴仕様H・P・V・Fは、軸穴径dの選択範囲であれば、軸穴径6.35が選択可能です。
[ ! ]軸穴仕様Nで、軸穴径10でキー溝幅4.0mm(高さ1.8mm)選択時はNK10をご指定下さい。
[ ! ]軸穴仕様P・N・Cでプーリ形状がA形の場合、タップ穴は山を避けるため90°近辺になります。

H　丸穴

P　丸穴＋タップ

N　新JISキー溝穴＋タップ
C　旧JISキー溝穴＋タップ

[ ! ]キー溝の詳細寸法はこちらをご覧下さい。

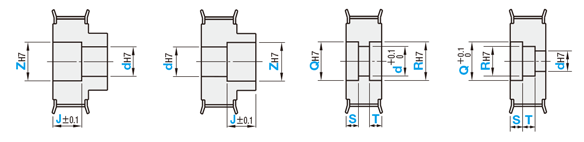

V　段付穴

F　段付穴(ボス側ザグリ)

Y　両端段付穴

WB　二段段付穴

[ ! ]Z－V(d)≧2
[ ! ]A形：3≦J≦W－3 　　B形：3≦J≦L－3

[ ! ]B形のみ適用
[ ! ]Z－F(d)≧2
[ ! ]3≦J≦L－3

[ ! ]A形のみ適用
[ ! ]Q(R)－Y(d)≧2
[ ! ]S＋T≦W－3
[ ! ]S(T)≧3

[ ! ]A形のみ適用
[ ! ]Q－R≧2
[ ! ]R－WB(d)≧2
[ ! ]S＋T≦W－3
[ ! ]S(T)≧3

Typeベルト幅[ M ]材質[ S ]表面処理[ A ]付属品洗浄方法
10mm15mm25mmプーリフランジセットスクリュー洗浄方法洗浄環境梱包形態梱包環境
SL-PTPAP5M100P5M150P5M250アルミ合金アルミ合金白アルマイトSUS304脱脂洗浄一般環境防錆梱包一般環境
SH-PTPA精密洗浄クラス1000脱気2重梱包クラス１0
SL-PTPB黒アルマイト脱脂洗浄一般環境防錆梱包一般環境
SH-PTPB精密洗浄クラス1000脱気2重梱包クラス１0
SL-PTPK硬質アルマイト脱脂洗浄一般環境防錆梱包一般環境
SH-PTPK精密洗浄クラス1000脱気2重梱包クラス１0
SL-PTPN無電解ニッケルメッキ脱脂洗浄一般環境防錆梱包一般環境
SH-PTPN精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]フランジカシメ済
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

 型式−プーリ形状−軸穴仕様・内径−Z−J−Q−R−S−T
(軸穴仕様：H・P・N・C)SL-PTPA20P5M150−A−NK10 Z29 J22
(軸穴仕様：V・F)SH-PTPA60P5M100−B−V20−−
(軸穴仕様：Y・WB)SL-PTPA36P5M150−A−Y17  −Q30−R30−S7−T7
型式プーリ
形状		プーリ形状P.D.O.DDFE
Type歯数種類
呼び幅		AB
軸穴仕様　　(～)1mm単位指定(・)選択
H(d)P(d)N(d)・C(d)H(d)P(d)N(d)・C(d)
丸穴丸穴キー溝丸穴丸穴キー溝
V(d)・Y(d)・WB(d)＋＋V(d)・F(d)・Z＋＋
Z・Q・Rタップタップ段付穴タップタップ
段付穴
SL-PTPA
SH-PTPA
SL-PTPB
SH-PTPB
SL-PTPK
SH-PTPK
SL-PTPN
SH-PTPN		12P5M100

P5M150

P5M250		A

B		5〜105・6−5〜7−−19.1017.96112214
1320.6919.5512
145〜115〜85〜9522.2821.14132516
155〜1485〜115〜723.8722.73152818
165〜155〜105〜135〜9825.4624.32173020
1727.0625.91
186〜176〜138〜116〜156〜118〜1028.6527.51193223
1930.2429.10
206〜1531.8330.693525
218～228～178～198～158～1333.4232.28234028
228〜158〜218〜178〜1535.0133.8725
2336.6135.46
248〜2038.2037.064432
2510〜2510〜2010〜1810〜2510〜2010〜1839.7938.6530
2641.3840.244836
2742.9741.83
2810〜2710〜2210〜2010〜2710〜2210〜2044.5643.42325038
2912〜2912〜2412〜2212〜2046.1545.01335240
3012〜2912〜2412〜2247.7546.603555
3112〜3012〜2512〜2349.3448.2036
3212〜3112〜2612〜2512〜3112〜2612〜2550.9349.7938
3312〜3512〜3052.5251.386146
3412〜3512〜3054.1152.9742
3555.7054.56
3612〜3412〜3012〜3212〜3057.3056.15446750
3712〜3658.8957.7545
3860.4859.34
3962.0760.9346
4012〜3712〜3412〜3212〜3712〜3412〜3263.6662.5248
4115〜4315〜4215〜3815〜3715〜3415〜3265.2564.117458
4215〜3915〜3815〜3666.8465.7052
4368.4467.29
4415〜4315〜4215〜3870.0368.8956
4515〜4371.6270.488363
4615〜4373.2172.0758
4774.8073.66
4876.3975.25
4915〜4715〜4515〜4015〜4715〜4515〜4077.9976.84648767
5079.5878.44
5181.1780.03
5282.7681.62
5384.3583.21709575
5485.9484.80
5587.5486.39
5615〜5015〜5089.1387.989980
5790.7289.5875
5892.3191.17
5993.9092.76
6015〜5715〜5795.4994.358010484
7215〜8515〜7015〜5015〜8415〜7015〜50114.59113.4590119100
[ NG ]軸穴仕様Nの場合、軸穴径9は製作できません。[ NG ]軸穴仕様Cの場合、軸穴径8・11・13・14・17・21～50は製作できません。
[ ! ]軸穴仕様H・P・V・Fの場合、選択範囲内であれば軸穴径6.35が選択可能です。
[ ! ]軸穴仕様Nの場合、選択範囲内であれば、NK10が選択可能です。

追加工

型式−プーリ形状−軸穴仕様・内径−Z−J−Q−R−S−T−（KC120…etc.）
SL-PTPA60P5M150−B−H40            −BC8.5
Alterations止めねじ角度変更フランジカシメなしフランジカシメ片側のみフランジカット
CodeKC120NFCRFC・LFCFC
Spec.止めねじ角度を120°に 変更します。

[ ! ]A形プーリの場合は
山を避けるため
120°近辺になります。

(フランジ2枚付属)
指定方法 NFC

(フランジ1枚付属)
指定方法 RFC

フランジ外径を0.5mm単位でカット
指定方法 FC45
適用条件
[ ! ]FC≧（O. D.）＋1
[ ! ]FC≦F－2

[ ! ]フランジ外周は表面処理されません。

￥/1Code無料無料無料300
Alterations止め輪溝追加工ベアリング押さえ用テーパ加工ボスカットタップ穴寸法変更付属セットスクリュー長さ変更
CodeSRGBTCBCTPCSLH
Spec.

段付穴の軸径に合った止め輪溝を加工します。

止め輪溝寸法>>P.1465
SRG指定 2.5～12.5mm
　　　　　0.5mm単位
適用条件[ ! ]肉厚最低2mm
[ ! ]軸穴仕様V・Fのみ適用

[ ! ]Z寸法の止め輪溝規
格を適用

[ ! ]n≦J－SRG－m
指定方法 SRG7

ベアリング内輪押さえ用テーパ加工

指定方法 BTC5-TL1.5
適用条件
[ ! ]A形のみ適用
[ ! ]軸穴仕様H・Pのみ適用
[ ! ]TL＜L－W
[ ! ]E－D≦6の際、片側カ
　　シメ・フランジ一枚付属

ボスの長さを0.5mm単位でカット

指定方法 BC6.5
適用条件
[ ! ]軸穴仕様H・V・F：
　　3≦BC＜L－W
[ ! ]軸穴仕様P・N・C：
　　M＋3≦BC＜L－W
[ NG ]A形は適用不可
指定方法 TPC5
適用条件

[ ! ]軸穴仕様がP・N・Cの場合のみ適用

MTPC
M4M5
M5M4・M6
M6M5・M8
M8M6
M10M8
指定方法 SLH10
適用条件

[ ! ]軸穴仕様がP・N・Cの場合のみ適用

セットスクリューSLH
M4×35・8
M5×46・10
M6×510
M8×610・12
M10×812・15
詳細は追加工概要 >>こちら
￥/1Code200500500無料無料
Alterations側面穴追加工　[ ! ]軸穴仕様により、条件が異なります。>>こちら
側面タップ穴側面通し穴側面ザグリ穴
CodeQTC・QFC・QSCKTC・KFC・KSCZTC・ZFC・ZSC
Spec.ボス側の側面にタップ穴を追加工します。
指定方法 QTC28－M4
Q□C選択 側面穴位置（P.C.D寸法）を0.5mm単位で指定　 
M選択 M3,M4,M5,M6,M8
適用条件
[ ! ]肉厚条件　最低2mm

A形：d＋M＋4≦Q□C≦E−(M＋4)
軸穴仕様Vの場合
Z＋M＋4≦Q□C≦E−(M＋4)

B形：d＋M＋4≦Q□C≦D−(M＋4)
軸穴仕様Vの場合
Z＋M＋4≦Q□C≦D−(M＋4)

[ ! ]軸穴仕様がP・N・Cを指定している場合
QTC：KC120を同時に指定
QFC：KC120は同時に適用不可
QSC：適用不可

[ NG ]軸穴仕様がF・Y・WBの場合、適用不可		ボス側の側面にキリ穴を追加工します。
指定方法 KTC28－K4.5
K□C選択 側面穴位置（P.C.D寸法）を0.5mm単位で指定　 
K指定 K4.0～13.0（0.5mm単位指定）
適用条件
[ ! ]肉厚条件　最低2mm

A形：d＋K＋4≦K□C≦E−(K＋4)
軸穴仕様Vの場合
Z＋K＋4≦K□C≦E−(K＋4)

B形：d＋K＋4≦K□C≦D−(K＋4)
軸穴仕様Vの場合
Z＋K＋4≦K□C≦D−(K＋4)

[ ! ]軸穴仕様がP・N・Cを指定している場合
KTC：KC120を同時に指定
KFC：KC120は同時に適用不可
KSC：適用不可

[ NG ]軸穴仕様がF・Y・WBの場合、適用不可		ボス側の側面にザグリ穴を追加工します。
指定方法 ZTC28－ZM4
Z□C選択 側面穴位置（P.C.D寸法）を0.5mm単位で指定　 
ZM選択 ZM3,ZM4,ZM5,ZM6,ZM8
適用条件
[ ! ]肉厚条件　最低2mm

A形：d＋d2＋4≦Z□C≦E−(d2＋4)
軸穴仕様Vの場合
Z＋d2＋4≦Z□C≦E−(d2＋4)

B形：d＋d2＋4≦Z□C≦D−(d2＋4)
軸穴仕様Vの場合
Z＋d2＋4≦Z□C≦D−(d2＋4)

[ ! ]軸穴仕様がP・N・Cを指定している場合
ZTC：KC120を同時に指定
ZFC：KC120は同時に適用不可
ZSC：適用不可

[ NG ]軸穴仕様がF・Y・WBの場合、適用不可

(6ヵ所)

(4ヵ所)

(3ヵ所)

(6ヵ所)

(4ヵ所)

(3ヵ所)

(6ヵ所)

(4ヵ所)

(3ヵ所)

詳細は追加工概要 >>こちら
￥/1CodeQTC:400　　QFC:500　　QSC:600KTC:500　　KFC:600　　KSC:800ZTC・ZFC:700　　　ZSC:1,000
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄


高圧ジェット水洗（Ro水）後
純水で洗浄


オイルフリー
コンプレッサー
使用

防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
（TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
（TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
