【クリーン洗浄品】タイミングプーリ Ｔ１０タイプ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 精密洗浄
- 電解研磨＋精密洗浄
- 脱脂洗浄
- 通常価格(税別)
- -
- 税込価格
- -
「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...
-
- 環境対応：
- RoHS対応（10物質）
-
- 種類：
- タイミングプーリ
-
- ベルト種類：
- T10
-
- 材質：
- アルミ合金
-
- タイミングプーリ/アイドラー：
- プーリ
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- プーリ：アルミ合金｜フランジ：アルミ合金｜セットスクリュー：SUS304
(i)ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工TPC「タップ穴寸法変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
- フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。

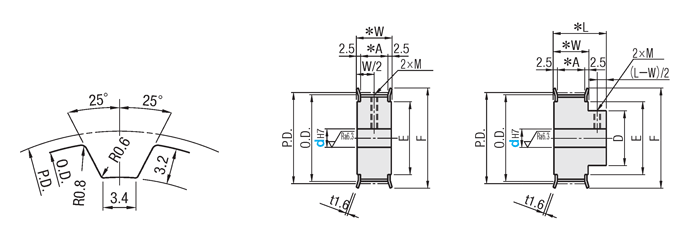

外形図・規格表
| mm | 呼び | |||||
| T10150 | T10200 | T10250 | T10300 | T10300 | T10500 | |
| A | 17 | 22 | 27 | 32 | 43 | 53 |
| W | 22 | 27 | 32 | 37 | 48 | 58 |
| L 歯数12～40 | 37 | 42 | 47 | 52 | 61 | 70 |
| L 歯数44～60 | 37 | 42 | 52 | 57 | 63 | 70 |
| dH7 軸穴内径 | M （並目） | 付属品 セットスクリュー |
| 8～12 | M4 | M4×3 |
| 13～17 | M5 | M5×4 |
| 18～30 | M6 | M6×5 |
| 31～45 | M8 | M8×6 |
| 46～70 | M10 | M10×8 |

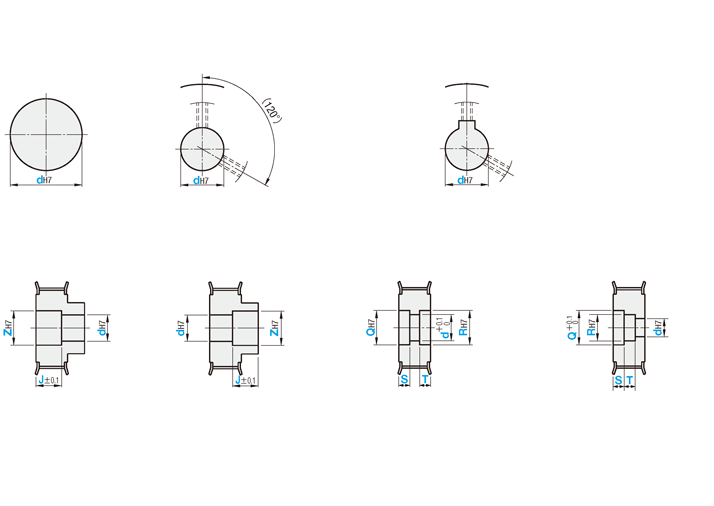

[ ! ]2 軸穴仕様H（丸穴）・V,F（段付穴）・Y（両端段付穴）・WB（二段段付穴）の場合、タップ穴は付きません。
[ ! ]ボス端面およびプーリ端面からのタップ位置寸法の公差は±0.3です。
C 旧JISキー溝穴＋タップ
120°近辺になります。
[ ! ]A形：2.0≦J≦W－2.0
B形：2.0≦J≦L－2.0
[ ! ]Z－d≧2
[ ! ]2.0≦J≦L－2.0
[ ! ]Q(R)－Y(d)≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0
[ ! ]Q－R≧2
[ ! ]R－WB(d)≧2
[ ! ]S＋T≦W－3.0
[ ! ]S(T)≧3.0
| Type | ベルト幅 | [ M ]材質 | [ S ]表面処理 | [ A ]付属品 | 洗浄方法 | |||||||||
| 15mm | 20mm | 25mm | 30mm | 40mm | 50mm | プーリ | フランジ | セットスクリュー | 洗浄方法 | 洗浄環境 | 梱包形態 | 梱包環境 | ||
| SL-TTPA | T10150 | T10200 | T10250 | T10300 | T10400 | T10500 | アルミ合金 | アルミ合金 | 白アルマイト | SUS304 | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 |
| SH-TTPA | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||||||||
| SL-TTPB | 黒アルマイト | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |||||||||
| SH-TTPB | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||||||||
| SL-TTPK | 硬質アルマイト | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |||||||||
| SH-TTPK | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||||||||
| SL-TTPN | 無電解ニッケルメッキ | 脱脂洗浄 | 一般環境 | 防錆梱包 | 一般環境 | |||||||||
| SH-TTPN | 精密洗浄 | クラス1000 | 脱気2重梱包 | クラス１0 | ||||||||||
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に
詳細図を記載しておりますので、ご確認ください。規格表
| 型式 | − | プーリ形状 | − | 軸穴仕様・内径 | − | Z | − | J | − | Q | − | R | − | S | − | T | |
| (軸穴仕様：H・P・N・C) | SL-TTPA14T10500 | − | A | − | NK10 | ||||||||||||
| (軸穴仕様：V・F) | SH-TTPA48T10500 | − | B | − | V20 | − | Z38 | − | J23.5 | ||||||||
| (軸穴仕様：Y・WB) | SL-TTPA24T10250 | − | A | − | Y25 | − | Q37 | − | R37 | − | S7 | − | T7 |
| 型式 | プーリ 形状 | プーリ形状 | P.D. | O.D | D | F | E | |||||||
| Type | 歯数 | 種類 呼び幅 | A | B | ||||||||||
| 軸穴仕様 (～)1mm単位指定(・)選択 | ||||||||||||||
| H(d) | P(d) | N(d)・ | H(d) | P(d) | N(d)・ | |||||||||
| 丸穴 | 丸穴 | C(d) | 丸穴 | 丸穴 | C(d) | |||||||||
| V(d)・ | ＋ | キー溝 | V(d)・ | ＋ | キー溝 | |||||||||
| Y(d)・ | タップ | ＋ | F(d)・Z | タップ | ＋ | |||||||||
| WB(d) | タップ | 段付穴 | タップ | |||||||||||
| Z・Q・R | ||||||||||||||
| 段付穴 | ||||||||||||||
| SL-TTPA SH-TTPA SL-TTPB SH-TTPB SL-TTPK SH-TTPK SL-TTPN SH-TTPN | 12 | T10150 T10200 T10250 T10300 T10400 T10500 | A | 8〜23 | 8～18 | 8～18 | − | − | − | 38.20 | 36.35 | − | 40 | 27 |
| 13 | 8〜26 | 8～21 | 8～21 | 41.38 | 39.53 | 45 | 30 | |||||||
| 14 | A B | 10〜31 | 10～26 | 10～26 | 10〜28 | 10～22 | 10～20 | 44.56 | 42.70 | 32 | 48 | 35 | ||
| 15 | 10〜32 | 10〜29 | 10～23 | 47.75 | 45.90 | 33 | 52 | 36 | ||||||
| 16 | 12〜36 | 12～30 | 12～30 | 12〜33 | 12～27 | 12～22 | 50.93 | 49.05 | 37 | 58 | 40 | |||
| 17 | 12〜41 | 12〜36 | 12～30 | 12～25 | 54.11 | 52.26 | 40 | 61 | 45 | |||||
| 18 | 57.30 | 55.45 | ||||||||||||
| 19 | 12〜46 | 12～40 | 12～40 | 12〜43 | 12～35 | 12～29 | 60.48 | 58.63 | 47 | 67 | 50 | |||
| 20 | 63.66 | 61.80 | ||||||||||||
| 21 | 12〜54 | 12～46 | 12～46 | 12〜46 | 12～38 | 12～32 | 66.84 | 64.99 | 50 | 74 | 58 | |||
| 22 | 12〜56 | 12～48 | 12～48 | 70.03 | 68.15 | 80 | 60 | |||||||
| 23 | 12〜59 | 12〜56 | 12～46 | 12～40 | 73.21 | 71.36 | 60 | 83 | 63 | |||||
| 24 | 12〜63 | 12～50 | 12～50 | 76.39 | 74.55 | 87 | 67 | |||||||
| 25 | 12〜59 | 12～49 | 12～43 | 79.58 | 77.70 | 63 | ||||||||
| 26 | 82.76 | 80.90 | ||||||||||||
| 27 | 12〜68 | 12～57 | 12〜66 | 12～56 | 12～48 | 85.94 | 84.09 | 70 | 95 | 75 | ||||
| 28 | 89.13 | 87.25 | ||||||||||||
| 29 | 12〜72 | 12～61 | 12〜71 | 12～61 | 12～50 | 92.31 | 90.46 | 75 | 99 | 80 | ||||
| 30 | 12〜76 | 12～65 | 12～55 | 95.49 | 93.65 | 104 | 84 | |||||||
| 31 | 98.68 | 96.83 | ||||||||||||
| 32 | 20〜80 | 20～70 | 20〜80 | 20～65 | 20～55 | 101.86 | 100.00 | 85 | 111 | 90 | ||||
| 33 | 20〜84 | 20～70 | 105.04 | 103.19 | 90 | 115 | 95 | |||||||
| 34 | 108.23 | 106.40 | ||||||||||||
| 35 | 111.41 | 109.56 | 119 | 100 | ||||||||||
| 36 | 20〜85 | 20〜85 | 114.59 | 112.75 | 95 | 123 | 102 | |||||||
| 37 | 117.77 | 115.92 | 127 | 105 | ||||||||||
| 38 | 120.96 | 119.11 | ||||||||||||
| 39 | 124.14 | 122.29 | 131 | 110 | ||||||||||
| 40 | 127.32 | 125.45 | 100 | 135 | 115 | |||||||||
| 41 | 130.51 | 128.66 | 140 | 120 | ||||||||||
| 42 | 133.69 | 131.84 | ||||||||||||
| 43 | 136.87 | 135.02 | 144 | 125 | ||||||||||
| 44 | 140.06 | 138.20 | 152 | 130 | ||||||||||
| 45 | 143.24 | 141.39 | ||||||||||||
| 46 | 146.42 | 144.57 | ||||||||||||
| 47 | 149.61 | 147.76 | 160 | 140 | ||||||||||
| 48 | 152.79 | 150.95 | ||||||||||||
| 49 | 155.97 | 154.12 | 165 | |||||||||||
| 50 | 159.15 | 157.30 | 170 | 150 | ||||||||||
| 51 | 162.34 | 160.49 | ||||||||||||
| 52 | 165.52 | 163.67 | 180 | 155 | ||||||||||
| 53 | 168.70 | 166.85 | ||||||||||||
| 54 | 171.89 | 170.04 | ||||||||||||
| 55 | 175.07 | 173.22 | 185 | 160 | ||||||||||
| 56 | 178.25 | 176.40 | ||||||||||||
| 57 | 181.44 | 179.59 | 190 | 170 | ||||||||||
| 58 | 184.62 | 182.77 | 200 | 175 | ||||||||||
| 59 | 187.80 | 185.95 | ||||||||||||
| 60 | 190.99 | 189.10 | ||||||||||||
| [ NG ]軸穴仕様Nの場合、軸穴径9・51～54は製作できません。 [ ! ]軸穴仕様H・P・V・Fの場合、選択範囲内であれば軸穴径6.35が選択可能です。 | ||||||||||||||
| [ ! ]軸穴仕様Nの場合、選択範囲内であれば、NK10が選択可能です。こちら参照。 | ||||||||||||||
| [ NG ]軸穴仕様Cの場合、軸穴径8・11・13・14・17・21～50は製作できません。 | ||||||||||||||
追加工
| 型式 | − | プーリ形状 | − | 軸穴仕様・内径 | − | Z | − | J | − | Q | − | R | − | S | − | T | − | （KC90…etc.） |
| SL-TTPA36T10250 | − | A | − | H40 | − | KSC80-K10 |
| Alterations | 止めねじ角度変更 | フランジカシメなし | フランジカシメ片側のみ | フランジカット | ||||
| Code | KC90 | NFC | RFC・LFC | FC | ||||
| Spec. | 止めねじ角度を90°に 変更します。 [ ! ]A形プーリの場合は 山を避けるため 90°近辺になります。 |  | (フランジ2枚付属) 指定方法 NFC |  | (フランジ1枚付属) 指定方法 RFC |  | フランジ外径カットを0.5mm単位で 指定方法 FC17 適用条件 [ ! ]FC≧（O. D.）＋1 [ ! ]FC≦F－2 [ ! ]フランジ外周は表面処理されません。 |  |
| ￥/1Code | 無料 | 無料 | 無料 | 300 | ||||
| Alterations | 止め輪溝追加工 | ベアリング押さえ用テーパ加工 | ボスカット | タップ穴寸法変更 | 付属セットスクリュー長さ変更 | |||||||||||||||||||||||||||
| Code | SRG | BTC | BC | TPC | SLH | |||||||||||||||||||||||||||
| Spec. | 段付穴の軸径に合った止め 輪溝を加工します。 止め輪溝寸法>>こちら SRG指定 2.5～49.5mm 0.5mm単位 適用条件[ ! ]肉厚最低2mm [ ! ]軸穴仕様V・Fのみ適用 [ ! ]Z寸法の止め輪溝規 格を適用 [ ! ]n≦J－SRG－m 指定方法 SRG7 |  | ベアリング内輪押さえ用 テーパ加工 指定方法 BTC12−TL3 適用条件 [ ! ]A形のみ適用 [ ! ]軸穴仕様H・Pのみ適用 [ ! ]TL＜L－W [ ! ]E－D≦6の際、片側カ シメ・フランジ一枚付属 |  | ボスの長さを0.5mm単位 でカット 指定方法 BC6.5 適用条件 [ ! ]軸穴仕様H・V・F： 3≦BC＜L－W [ ! ]軸穴仕様P・N・C： M＋3≦BC＜L－W [ NG ]A形は適用不可 |  | 指定方法 TPC5 適用条件 [ ! ]軸穴仕様がP・N・ Cの場合のみ適用
| 指定方法 SLH10 適用条件 [ ! ]軸穴仕様がP・N・ Cの場合のみ適用
| ||||||||||||||||||||||||
| 詳細は追加工概要 >>こちら | ||||||||||||||||||||||||||||||||
| ￥/1Code | 200 | 500 | 500 | 無料 | 無料 | |||||||||||||||||||||||||||
| Alterations | 側面穴追加工 [ ! ]軸穴仕様により、条件が異なります。>>こちら | ||
| 側面タップ穴 | 側面通し穴 | 側面ザグリ穴 | |
| Code | QTC・QFC・QSC | KTC・KFC・KSC | ZTC・ZFC・ZSC |
| Spec. | ボス側の側面にタップ穴を追加工します。 指定方法 QTC28－M4 Q□C選択 穴の加工位置（P.C.D.寸法）をご指定ください。 M選択 M3,M4,M5,M6,M8 適用条件 [ ! ]肉厚条件 最低2mm 計算式>>こちら [ ! ]軸穴仕様により、条件が異なります。>>こちら | ボス側の側面にキリ穴を追加工します。 指定方法 KTC28－K4.5 K□C選択 穴の加工位置（P.C.D.寸法）をご指定ください。 K指定 K4.0～13.0（0.5mm単位指定） 適用条件 [ ! ]肉厚条件 最低2mm 計算式>>こちら [ ! ]軸穴仕様により、条件が異なります。>>こちら | ボス側の側面にザグリ穴を追加工します。 指定方法 ZTC28－ZM4 Z□C選択 穴の加工位置（P.C.D.寸法）をご指定ください。 ZM選択 ZM3,ZM4,ZM5,ZM6,ZM8 適用条件 [ ! ]肉厚条件 最低2mm 計算式>>こちら [ ! ]軸穴仕様により、条件が異なります。>>こちら |
(6ヵ所) (4ヵ所) (3ヵ所)  | (6ヵ所) (4ヵ所) (3ヵ所)  | (6ヵ所) (4ヵ所) (3ヵ所)  | |
| 詳細は追加工概要 >>こちら | |||
| ￥/1Code | QTC:400 QFC:500 QSC:600 | KTC:500 KFC:600 KSC:800 | ZTC・ZFC:700 ZSC:1,000 |
洗浄工程・脱脂洗浄 （TYPE型式：SL-□□）
作業環境：一般環境 | ||||||
|---|---|---|---|---|---|---|
 炭化水素系洗浄 Ro水洗浄 |  |  高圧ジェット水洗（Ro水）後 純水で洗浄 | |  オイルフリー コンプレッサー 使用 | |  防錆袋1重梱包 |
作業環境：クラス1000 | 作業環境：クラス10 | |||||||
|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 | | 高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | |  純水（13MΩ・cm）使用 | | 窒素ブロー使用 | |  クラス10クリーン環境内の クリーンベンチで実施 |
作業環境：クラス1000 | 作業環境：クラス10 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
炭化水素系洗浄 Ro水洗浄 | |  材質に応じた電解研磨層で 電解研磨 | | 高圧ジェット水洗(Ro水）後 純水（10MΩ・cm)で洗浄 | | 温純水（13MΩ・cm）使用 | | 窒素ブロー使用 | | クラス10クリーン環境内の クリーンベンチで実施 |
梱包例| 脱脂洗浄の場合 （TYPE型番：SL-□□）  一部商品・サイズによっては、 梱包形態が異なる場合がございます。 | 精密洗浄または電解研磨＋精密洗浄の場合 （TYPE型番：SH-□□・SHD-□□）  [ ! ]1重目・2重目の梱包とも、脱気されております。 |
洗浄効果・利用推奨環境洗浄方法 | 商品型番 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 利用シーン・工程 |
|---|---|---|---|---|---|
| 脱脂洗浄 | SL-□□ | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| 精密洗浄 | SH-□□ | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| 電解研磨＋精密洗浄 | SHD-□□ | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
型番リスト
| 型番 |
特性・用途 |
使用ベルト幅(mm) |
歯数(T) |
プーリ形状 |
表面処理 |
洗浄方法 |
丸穴 (H)[d](φ) |
丸穴+タップ (P)[d](φ) |
新JISキー溝穴+タップ (N)[d](φ) |
旧JISキー溝穴+タップ (C)[d](φ) |
段付穴 (V)[d](φ) |
段付穴(ボス側ザグリ) (F)[d](φ) |
両端段付穴 (Y)[d](φ) |
二段段付穴 (WB)[d](φ) |
材質証明書：表面処理 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
クリーン洗浄 / b / g
|
15
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
10 ～ 18
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
15
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
8 ～ 23
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
15
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
8
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
15
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
10 ～ 18
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
15
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
NK10 (軸穴径φ10 キー溝幅4mm 高さ1.8mm)
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
15
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
8 ～ 18
|
-
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
15
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
-
|
8 ～ 21
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
15
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
8 ～ 21
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
15
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
-
|
-
|
-
|
8 ～ 21
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
20
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
10 ～ 18
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
20
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
8 ～ 23
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
20
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
8
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
20
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
10 ～ 18
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
20
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
NK10 (軸穴径φ10 キー溝幅4mm 高さ1.8mm)
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
20
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
8 ～ 18
|
-
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
20
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
-
|
8 ～ 21
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
20
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
8 ～ 21
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
20
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
-
|
-
|
-
|
8 ～ 21
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
25
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
10 ～ 18
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
25
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
8 ～ 23
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
25
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
8
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
25
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
10 ～ 18
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
25
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
NK10 (軸穴径φ10 キー溝幅4mm 高さ1.8mm)
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
25
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
8 ～ 18
|
-
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
25
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
-
|
8 ～ 21
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
25
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
8 ～ 21
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
25
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
-
|
-
|
-
|
8 ～ 21
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
30
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
10 ～ 18
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
30
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
8 ～ 23
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
30
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
8
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
30
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
10 ～ 18
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
30
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
NK10 (軸穴径φ10 キー溝幅4mm 高さ1.8mm)
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
30
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
8 ～ 18
|
-
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
30
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
-
|
8 ～ 21
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
30
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
8 ～ 21
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
30
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
-
|
-
|
-
|
8 ～ 21
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
40
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
10 ～ 18
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
40
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
8 ～ 23
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
40
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
8
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
40
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
10 ～ 18
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
40
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
NK10 (軸穴径φ10 キー溝幅4mm 高さ1.8mm)
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
40
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
8 ～ 18
|
-
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
40
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
-
|
8 ～ 21
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
40
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
8 ～ 21
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
40
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
-
|
-
|
-
|
8 ～ 21
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
50
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
10 ～ 18
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
50
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
8 ～ 23
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
50
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
8
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
50
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
10 ～ 18
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
50
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
NK10 (軸穴径φ10 キー溝幅4mm 高さ1.8mm)
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
50
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
8 ～ 18
|
-
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
50
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
-
|
8 ～ 21
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
50
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
8 ～ 21
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
50
|
12
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
-
|
-
|
-
|
8 ～ 21
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
15
|
13
|
A形
|
白アルマイト
|
精密洗浄
|
8 ～ 26
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
15
|
13
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
8
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
15
|
13
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
10 ～ 21
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
15
|
13
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
8 ～ 21
|
-
|
-
|
-
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
15
|
13
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
-
|
8 ～ 24
|
-
|
-
|
-
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 | |
クリーン洗浄 / b / g
|
15
|
13
|
A形
|
白アルマイト
|
精密洗浄
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
8 ～ 24
|
白アルマイト
| 10 | 1個 | -( -
) | 6日目 |
Loading...
詳細情報
基本情報
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
| ・脱脂洗浄（防錆1重梱包） | ：型番SL-□□ |
| ・精密洗浄（脱気2重梱包） | ：型番SH-□□ |
| ・電解研磨＋精密洗浄（脱気2重梱包） | ：型番SHD-□□ |
| 商品型番 | 洗浄方法 | 梱包形態 | 未洗浄品と比べた効果 | ご利用環境（目安） | 工程別 |
| SL-□□ | 脱脂洗浄 | 防錆梱包 | 油分除去 | 一般環境 | 通常組立工程 |
| バッテリー組立後工程 | |||||
| SH-□□ | 精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 | クリーン環境（クラス10～1,000） | バッテリー組立工程 |
| 液晶関連組立後工程 | |||||
| 車載カメラ組立工程 | |||||
| SHD-□□ | 電解研磨＋精密洗浄 | 脱気２重梱包 | 油分除去 粉塵除去 アウトガス低減 | 真空環境 クリーン環境（クラス10～1,000） | 半導体前工程 |
| 液晶成膜工程 | |||||
| 有機EL前工程 |
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
(i)ご注意
- 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
- 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。 - 歯面にタップ穴がついたタイミングプーリをご選定中のお客さまへ。お客さまにご選択いただく軸穴径によっては、付属品セットスクリューが飛び出し、ベルトと干渉する場合がございます。3DプレビューやCAD上でセットスクリューがプーリ歯底面より飛び出すか否かご確認ください。飛び出してしまう場合、追加工TPC「タップ穴寸法変更」やB形状への変更をご検討ください。何卒ご確認の上、ご選定のほどよろしくお願いいたします。
- フランジカシメのオプション、NFC、RFC、LFCはCADデータに反映されませんので、ご留意ください。
技術情報
技術情報納期・価格
価格表
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 歯数 | ￥本体価格 | |||||||||||||||||||||||
| SL-TTPA(×1.0) SL-TTPB ・SL-TTPK(×1.1) SL-TTPN(×1.2) | SH-TTPA(×1.0) SH-TTPB ・SH-TTPK(×1.1) SH-TTPN(×1.2) | |||||||||||||||||||||||
| T10150 | T10200 | T10250 | T10300 | T10400 | T10500 | T10150 | T10200 | T10250 | T10300 | T10400 | T10500 | |||||||||||||
| A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | A形 | B形 | |
| 12 | 3,460 | - | 3,630 | - | 3,820 | - | 4,220 | - | 4,870 | - | 5,410 | - | 4,160 | - | 4,330 | - | 4,520 | - | 4,920 | - | 5,570 | - | 6,110 | - |
| 13 | 3,650 | - | 3,830 | - | 4,030 | - | 4,480 | - | 5,210 | - | 5,810 | - | 4,350 | - | 4,530 | - | 4,730 | - | 5,180 | - | 5,910 | - | 6,510 | - |
| 14 | 3,650 | 3,950 | 3,830 | 4,180 | 4,030 | 4,400 | 4,480 | 4,930 | 5,210 | 5,820 | 5,810 | 6,530 | 4,350 | 4,650 | 4,530 | 4,880 | 4,730 | 5,100 | 5,180 | 5,630 | 5,910 | 6,520 | 6,510 | 7,230 |
| 15 | 3,730 | 4,050 | 3,910 | 4,280 | 4,110 | 4,530 | 4,570 | 5,080 | 5,350 | 5,990 | 5,980 | 6,710 | 4,430 | 4,750 | 4,610 | 4,980 | 4,810 | 5,230 | 5,270 | 5,780 | 6,050 | 6,690 | 6,680 | 7,410 |
| 16 | 3,810 | 4,150 | 3,990 | 4,380 | 4,220 | 4,640 | 4,700 | 5,200 | 5,500 | 6,170 | 6,160 | 6,920 | 4,510 | 4,850 | 4,690 | 5,080 | 4,920 | 5,340 | 5,400 | 5,900 | 6,200 | 6,870 | 6,860 | 7,620 |
| 17 | 4,020 | 4,400 | 4,240 | 4,670 | 4,480 | 4,950 | 5,000 | 5,580 | 5,900 | 6,650 | 6,610 | 7,500 | 4,720 | 5,100 | 4,940 | 5,370 | 5,180 | 5,650 | 5,700 | 6,280 | 6,600 | 7,350 | 7,310 | 8,200 |
| 18 | 4,020 | 4,400 | 4,240 | 4,670 | 4,480 | 4,950 | 5,000 | 5,580 | 5,900 | 6,650 | 6,610 | 7,500 | 4,720 | 5,100 | 4,940 | 5,370 | 5,180 | 5,650 | 5,700 | 6,280 | 6,600 | 7,350 | 7,310 | 8,200 |
| 19 | 4,110 | 4,520 | 4,350 | 4,790 | 4,610 | 5,090 | 5,170 | 5,750 | 6,090 | 6,870 | 6,850 | 7,750 | 4,810 | 5,220 | 5,050 | 5,490 | 5,310 | 5,790 | 5,870 | 6,450 | 6,790 | 7,570 | 7,550 | 8,450 |
| 20 | 4,110 | 4,520 | 4,350 | 4,790 | 4,610 | 5,090 | 5,170 | 5,750 | 6,090 | 6,870 | 6,850 | 7,750 | 4,810 | 5,220 | 5,050 | 5,490 | 5,310 | 5,790 | 5,870 | 6,450 | 6,790 | 7,570 | 7,550 | 8,450 |
| 21 | 4,280 | 4,710 | 4,530 | 5,010 | 4,790 | 5,330 | 5,390 | 6,040 | 6,400 | 7,240 | 7,210 | 8,180 | 4,980 | 5,410 | 5,230 | 5,710 | 5,490 | 6,030 | 6,090 | 6,740 | 7,100 | 7,940 | 7,910 | 8,880 |
| 22 | 4,280 | 4,710 | 4,530 | 5,010 | 4,790 | 5,330 | 5,390 | 6,040 | 6,400 | 7,240 | 7,210 | 8,180 | 4,980 | 5,410 | 5,230 | 5,710 | 5,490 | 6,030 | 6,090 | 6,740 | 7,100 | 7,940 | 7,910 | 8,880 |
| 23 | 4,480 | 4,950 | 4,740 | 5,280 | 5,030 | 5,620 | 5,690 | 6,380 | 6,770 | 7,670 | 7,640 | 8,690 | 5,180 | 5,650 | 5,440 | 5,980 | 5,730 | 6,320 | 6,390 | 7,080 | 7,470 | 8,370 | 8,340 | 9,390 |
| 24 | 4,480 | 4,950 | 4,740 | 5,280 | 5,030 | 5,620 | 5,690 | 6,380 | 6,770 | 7,670 | 7,640 | 8,690 | 5,180 | 5,650 | 5,440 | 5,980 | 5,730 | 6,320 | 6,390 | 7,080 | 7,470 | 8,370 | 8,340 | 9,390 |
| 25 | 4,570 | 5,060 | 4,860 | 5,400 | 5,150 | 5,750 | 5,810 | 6,540 | 6,930 | 7,890 | 7,840 | 8,940 | 5,270 | 5,760 | 5,560 | 6,100 | 5,850 | 6,450 | 6,510 | 7,240 | 7,630 | 8,590 | 8,540 | 9,640 |
| 26 | 4,670 | 5,170 | 4,950 | 5,520 | 5,270 | 5,870 | 5,960 | 6,690 | 7,100 | 8,090 | 8,040 | 9,190 | 5,370 | 5,870 | 5,650 | 6,220 | 5,970 | 6,570 | 6,660 | 7,390 | 7,800 | 8,790 | 8,740 | 9,890 |
| 27 | 4,790 | 5,330 | 5,120 | 5,700 | 5,440 | 6,070 | 6,170 | 6,920 | 7,390 | 8,380 | 8,350 | 9,530 | 5,490 | 6,030 | 5,820 | 6,400 | 6,140 | 6,770 | 6,870 | 7,620 | 8,090 | 9,080 | 9,050 | 10,230 |
| 28 | 4,790 | 5,330 | 5,120 | 5,700 | 5,440 | 6,070 | 6,170 | 6,920 | 7,390 | 8,380 | 8,350 | 9,530 | 5,490 | 6,030 | 5,820 | 6,400 | 6,140 | 6,770 | 6,870 | 7,620 | 8,090 | 9,080 | 9,050 | 10,230 |
| 29 | 4,940 | 5,490 | 5,250 | 5,870 | 5,590 | 6,260 | 6,350 | 7,160 | 7,610 | 8,690 | 8,630 | 9,890 | 5,640 | 6,190 | 5,950 | 6,570 | 6,290 | 6,960 | 7,050 | 7,860 | 8,310 | 9,390 | 9,330 | 10,590 |
| 30 | 4,940 | 5,490 | 5,250 | 5,870 | 5,590 | 6,260 | 6,350 | 7,160 | 7,610 | 8,690 | 8,630 | 9,890 | 5,640 | 6,190 | 5,950 | 6,570 | 6,290 | 6,960 | 7,050 | 7,860 | 8,310 | 9,390 | 9,330 | 10,590 |
| 31 | 5,080 | 5,660 | 5,410 | 6,050 | 5,770 | 6,460 | 6,560 | 7,400 | 7,880 | 8,990 | 8,940 | 10,240 | 5,780 | 6,360 | 6,110 | 6,750 | 6,470 | 7,160 | 7,260 | 8,100 | 8,580 | 9,690 | 9,640 | 10,940 |
| 32 | 5,080 | 5,660 | 5,410 | 6,050 | 5,770 | 6,460 | 6,560 | 7,400 | 7,880 | 8,990 | 8,940 | 10,240 | 5,780 | 6,360 | 6,110 | 6,750 | 6,470 | 7,160 | 7,260 | 8,100 | 8,580 | 9,690 | 9,640 | 10,940 |
| 33 | 5,580 | 6,260 | 5,970 | 6,710 | 6,390 | 7,190 | 7,290 | 8,270 | 8,820 | 10,110 | 10,050 | 11,550 | 6,280 | 6,960 | 6,670 | 7,410 | 7,090 | 7,890 | 7,990 | 8,970 | 9,520 | 10,810 | 10,750 | 12,250 |
| 34 | 5,580 | 6,260 | 5,970 | 6,710 | 6,390 | 7,190 | 7,290 | 8,270 | 8,820 | 10,110 | 10,050 | 11,550 | 6,280 | 6,960 | 6,670 | 7,410 | 7,090 | 7,890 | 7,990 | 8,970 | 9,520 | 10,810 | 10,750 | 12,250 |
| 35 | 5,660 | 6,340 | 6,050 | 6,810 | 6,460 | 7,280 | 7,400 | 8,370 | 8,960 | 10,260 | 10,210 | 11,740 | 6,360 | 7,040 | 6,750 | 7,510 | 7,160 | 7,980 | 8,100 | 9,070 | 9,660 | 10,960 | 10,910 | 12,440 |
| 36 | 5,660 | 6,340 | 6,050 | 6,810 | 6,460 | 7,280 | 7,400 | 8,370 | 8,960 | 10,260 | 10,210 | 11,740 | 6,360 | 7,040 | 6,750 | 7,510 | 7,160 | 7,980 | 8,100 | 9,070 | 9,660 | 10,960 | 10,910 | 12,440 |
| 37 | 6,500 | 7,330 | 6,990 | 7,900 | 7,500 | 8,490 | 8,640 | 9,820 | 10,540 | 12,120 | 12,070 | 13,920 | 7,200 | 8,030 | 7,690 | 8,600 | 8,200 | 9,190 | 9,340 | 10,520 | 11,240 | 12,820 | 12,770 | 14,620 |
| 38 | 6,500 | 7,330 | 6,990 | 7,900 | 7,500 | 8,490 | 8,640 | 9,820 | 10,540 | 12,120 | 12,070 | 13,920 | 7,200 | 8,030 | 7,690 | 8,600 | 8,200 | 9,190 | 9,340 | 10,520 | 11,240 | 12,820 | 12,770 | 14,620 |
| 39 | 6,500 | 7,330 | 6,990 | 7,900 | 7,500 | 8,490 | 8,640 | 9,820 | 10,540 | 12,120 | 12,070 | 13,920 | 7,200 | 8,030 | 7,690 | 8,600 | 8,200 | 9,190 | 9,340 | 10,520 | 11,240 | 12,820 | 12,770 | 14,620 |
| 40 | 6,500 | 7,330 | 6,990 | 7,900 | 7,500 | 8,490 | 8,640 | 9,820 | 10,540 | 12,120 | 12,070 | 13,920 | 7,200 | 8,030 | 7,690 | 8,600 | 8,200 | 9,190 | 9,340 | 10,520 | 11,240 | 12,820 | 12,770 | 14,620 |
| 41 | 6,750 | 7,610 | 7,250 | 8,210 | 7,770 | 8,820 | 8,970 | 10,230 | 10,970 | 12,640 | 12,580 | 14,530 | 7,450 | 8,310 | 7,950 | 8,910 | 8,470 | 9,520 | 9,670 | 10,930 | 11,670 | 13,340 | 13,280 | 15,230 |
| 42 | 6,750 | 7,610 | 7,250 | 8,210 | 7,770 | 8,820 | 8,970 | 10,230 | 10,970 | 12,640 | 12,580 | 14,530 | 7,450 | 8,310 | 7,950 | 8,910 | 8,470 | 9,520 | 9,670 | 10,930 | 11,670 | 13,340 | 13,280 | 15,230 |
| 43 | 6,750 | 7,610 | 7,250 | 8,210 | 7,770 | 8,820 | 8,970 | 10,230 | 10,970 | 12,640 | 12,580 | 14,530 | 7,450 | 8,310 | 7,950 | 8,910 | 8,470 | 9,520 | 9,670 | 10,930 | 11,670 | 13,340 | 13,280 | 15,230 |
| 44 | 6,750 | 7,610 | 7,250 | 8,210 | 7,770 | 8,820 | 8,970 | 10,230 | 10,970 | 12,640 | 12,580 | 14,530 | 7,450 | 8,310 | 7,950 | 8,910 | 8,470 | 9,520 | 9,670 | 10,930 | 11,670 | 13,340 | 13,280 | 15,230 |
| 45 | 7,330 | 8,310 | 7,900 | 8,980 | 8,490 | 9,690 | 9,820 | 11,250 | 12,070 | 13,950 | 13,880 | 16,070 | 8,030 | 9,010 | 8,600 | 9,680 | 9,190 | 10,390 | 10,520 | 11,950 | 12,770 | 14,650 | 14,580 | 16,770 |
| 46 | 7,330 | 8,310 | 7,900 | 8,980 | 8,490 | 9,690 | 9,820 | 11,250 | 12,070 | 13,950 | 13,880 | 16,070 | 8,030 | 9,010 | 8,600 | 9,680 | 9,190 | 10,390 | 10,520 | 11,950 | 12,770 | 14,650 | 14,580 | 16,770 |
| 47 | 7,330 | 8,310 | 7,900 | 8,980 | 8,490 | 9,690 | 9,820 | 11,250 | 12,070 | 13,950 | 13,880 | 16,070 | 8,030 | 9,010 | 8,600 | 9,680 | 9,190 | 10,390 | 10,520 | 11,950 | 12,770 | 14,650 | 14,580 | 16,770 |
| 48 | 7,330 | 8,310 | 7,900 | 8,980 | 8,490 | 9,690 | 9,820 | 11,250 | 12,070 | 13,950 | 13,880 | 16,070 | 8,030 | 9,010 | 8,600 | 9,680 | 9,190 | 10,390 | 10,520 | 11,950 | 12,770 | 14,650 | 14,580 | 16,770 |
| 49 | 8,560 | 9,770 | 9,260 | 10,600 | 9,960 | 11,450 | 11,550 | 13,330 | 14,300 | 16,620 | 16,490 | 19,210 | 9,260 | 10,470 | 9,960 | 11,300 | 10,660 | 12,150 | 12,250 | 14,030 | 15,000 | 17,320 | 17,190 | 19,910 |
| 50 | 8,560 | 9,770 | 9,260 | 10,600 | 9,960 | 11,450 | 11,550 | 13,330 | 14,300 | 16,620 | 16,490 | 19,210 | 9,260 | 10,470 | 9,960 | 11,300 | 10,660 | 12,150 | 12,250 | 14,030 | 15,000 | 17,320 | 17,190 | 19,910 |
| 51 | 8,950 | 10,230 | 9,690 | 11,110 | 10,430 | 12,010 | 12,120 | 13,990 | 15,020 | 17,480 | 17,340 | 20,220 | 9,650 | 10,930 | 10,390 | 11,810 | 11,130 | 12,710 | 12,820 | 14,690 | 15,720 | 18,180 | 18,040 | 20,920 |
| 52 | 8,950 | 10,230 | 9,690 | 11,110 | 10,430 | 12,010 | 12,120 | 13,990 | 15,020 | 17,480 | 17,340 | 20,220 | 9,650 | 10,930 | 10,390 | 11,810 | 11,130 | 12,710 | 12,820 | 14,690 | 15,720 | 18,180 | 18,040 | 20,920 |
| 53 | 8,950 | 10,230 | 9,690 | 11,110 | 10,430 | 12,010 | 12,120 | 13,990 | 15,020 | 17,480 | 17,340 | 20,220 | 9,650 | 10,930 | 10,390 | 11,810 | 11,130 | 12,710 | 12,820 | 14,690 | 15,720 | 18,180 | 18,040 | 20,920 |
| 54 | 9,180 | 10,500 | 9,950 | 11,420 | 10,710 | 12,340 | 12,460 | 14,390 | 15,450 | 17,990 | 17,850 | 20,820 | 9,880 | 11,200 | 10,650 | 12,120 | 11,410 | 13,040 | 13,160 | 15,090 | 16,150 | 18,690 | 18,550 | 21,520 |
| 55 | 9,180 | 10,500 | 9,950 | 11,420 | 10,710 | 12,340 | 12,460 | 14,390 | 15,450 | 17,990 | 17,850 | 20,820 | 9,880 | 11,200 | 10,650 | 12,120 | 11,410 | 13,040 | 13,160 | 15,090 | 16,150 | 18,690 | 18,550 | 21,520 |
| 56 | 9,180 | 10,500 | 9,950 | 11,420 | 10,710 | 12,340 | 12,460 | 14,390 | 15,450 | 17,990 | 17,850 | 20,820 | 9,880 | 11,200 | 10,650 | 12,120 | 11,410 | 13,040 | 13,160 | 15,090 | 16,150 | 18,690 | 18,550 | 21,520 |
| 57 | 9,340 | 10,690 | 10,120 | 11,620 | 10,900 | 12,560 | 12,690 | 14,650 | 15,730 | 18,330 | 18,190 | 21,210 | 10,040 | 11,390 | 10,820 | 12,320 | 11,600 | 13,260 | 13,390 | 15,350 | 16,430 | 19,030 | 18,890 | 21,910 |
| 58 | 9,340 | 10,690 | 10,120 | 11,620 | 10,900 | 12,560 | 12,690 | 14,650 | 15,730 | 18,330 | 18,190 | 21,210 | 10,040 | 11,390 | 10,820 | 12,320 | 11,600 | 13,260 | 13,390 | 15,350 | 16,430 | 19,030 | 18,890 | 21,910 |
| 59 | 9,340 | 10,690 | 10,120 | 11,620 | 10,900 | 12,560 | 12,690 | 14,650 | 15,730 | 18,330 | 18,190 | 21,210 | 10,040 | 11,390 | 10,820 | 12,320 | 11,600 | 13,260 | 13,390 | 15,350 | 16,430 | 19,030 | 18,890 | 21,910 |
| 60 | 9,340 | 10,690 | 10,120 | 11,620 | 10,900 | 12,560 | 12,690 | 14,650 | 15,730 | 18,330 | 18,190 | 21,210 | 10,040 | 11,390 | 10,820 | 12,320 | 11,600 | 13,260 | 13,390 | 15,350 | 16,430 | 19,030 | 18,890 | 21,910 |
| 歯数 | ￥軸穴加工価格(本体価格＋) | ||
| P穴 | N・C・V・F穴 | Y・WB穴 | |
| 12 | 590 | 970 | 1,590 |
| 13 | 610 | 1,020 | 1,600 |
| 14 | 610 | 1,020 | 1,600 |
| 15 | 630 | 1,060 | 1,660 |
| 16 | 660 | 1,090 | 1,700 |
| 17 | 720 | 1,220 | 1,850 |
| 18 | 720 | 1,220 | 1,850 |
| 19 | 770 | 1,280 | 1,940 |
| 20 | 770 | 1,280 | 1,940 |
| 21 | 820 | 1,380 | 2,060 |
| 22 | 820 | 1,380 | 2,060 |
| 23 | 880 | 1,470 | 2,190 |
| 24 | 880 | 1,470 | 2,190 |
| 25 | 910 | 1,520 | 2,260 |
| 26 | 950 | 1,580 | 2,320 |
| 27 | 990 | 1,640 | 2,420 |
| 28 | 990 | 1,640 | 2,420 |
| 29 | 1,020 | 1,720 | 2,510 |
| 30 | 1,020 | 1,720 | 2,510 |
| 31 | 1,080 | 1,800 | 2,600 |
| 32 | 1,080 | 1,800 | 2,600 |
| 33 | 1,250 | 2,090 | 2,990 |
| 34 | 1,250 | 2,090 | 2,990 |
| 35 | 1,260 | 2,110 | 3,020 |
| 36 | 1,260 | 2,110 | 3,020 |
| 37 | 1,550 | 2,610 | 3,680 |
| 38 | 1,550 | 2,610 | 3,680 |
| 39 | 1,550 | 2,610 | 3,680 |
| 40 | 1,550 | 2,610 | 3,680 |
| 41 | 1,630 | 2,720 | 3,810 |
| 42 | 1,630 | 2,720 | 3,810 |
| 43 | 1,630 | 2,720 | 3,810 |
| 44 | 1,630 | 2,720 | 3,810 |
| 45 | 1,820 | 3,050 | 4,240 |
| 46 | 1,820 | 3,050 | 4,240 |
| 47 | 1,820 | 3,050 | 4,240 |
| 48 | 1,820 | 3,050 | 4,240 |
| 49 | 2,260 | 3,620 | 5,080 |
| 50 | 2,260 | 3,620 | 5,080 |
| 51 | 2,370 | 3,800 | 5,330 |
| 52 | 2,370 | 3,800 | 5,330 |
| 53 | 2,370 | 3,800 | 5,330 |
| 54 | 2,440 | 3,910 | 5,480 |
| 55 | 2,440 | 3,910 | 5,480 |
| 56 | 2,440 | 3,910 | 5,480 |
| 57 | 2,480 | 3,980 | 5,580 |
| 58 | 2,480 | 3,980 | 5,580 |
| 59 | 2,480 | 3,980 | 5,580 |
| 60 | 2,480 | 3,980 | 5,580 |
| 数量区分 | 標準対応 | 個別対応 | ||||
| 小口 | 大口 | 大口 | ||||
| 数 量 | 1～9 | 10～12 | 13～14 | 15～29 | 30～50 | 51～ |
| 値引率 | 基準単価 | 5% | 10% | 18% | 30% | お見積り |
| 出荷日 | 通常 | ＋9日 | ||||
[ ! ]SL-TTPB・SH-TTPB・SL-TTPK・SH-TTPKは係数（×1.1）、SL-TTPN・SH-TTPNは係数（×1.2）を表中の価格に掛けた金額が本体価格となります。
（1円単位切り捨て）
[ ! ]基準単価は、（本体価格＋軸穴加工価格）となります。
[ ! ]H穴仕様の軸穴加工価格は無料です。
納期
| 7 | 日目出荷 |
| 9 | 日目出荷 |
出荷日については、こちらをご覧ください。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
この商品を見た人は、こんな商品も見ています
【クリーン洗浄品】タイミングプーリ Ｔ１０タイプのレビュー
タイミングプーリ・アイドラーカテゴリの売れ筋ランキング
通常価格、通常出荷日が表示と異なる場合がございます
技術サポート窓口
- メカニカル部品技術窓口
-
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
