【クリーン洗浄品】平ベルト用プーリ　パイプ材タイプ　幅Ｌ＝１１0～５10

【クリーン洗浄品】平ベルト用プーリ　パイプ材タイプ　幅Ｌ＝１１0～５10

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定335件の候補があります。

Loading...

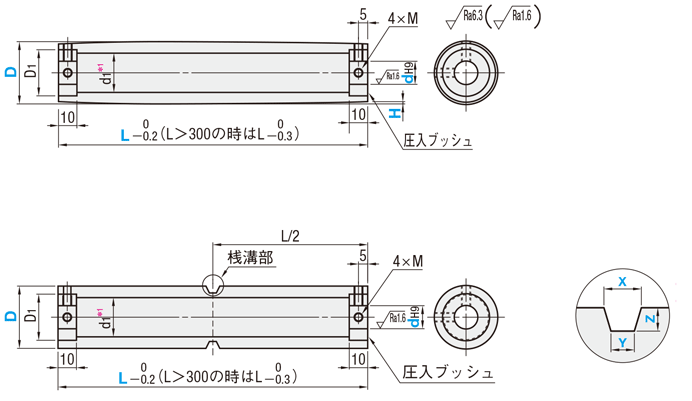

外形図・規格表

クラウンタイプ
桟溝付ストレートタイプ 桟溝部 [ ! ]X≧Y
＊1 d1の内径はパイプ材の引抜面をそのまま使用しているため、歪みがあります。
[ ! ]桟溝部の寸法は「プーリ・アイドラー逃げ寸法」をご参考下さい。   詳細はこちら
■キー溝形状
■新JIS（B1301）キー溝寸法表
呼びdH7bJS9t公差
N88＋0.036
0    		3±0.01251.4＋0.1
0
N1010
NK10104±0.01501.8
N1212＋0.043
0
N151552.3
N2020＋0.052
0    		62.8
N25258±0.01803.3＋0.2
0
N3030
N3535＋0.062
0    		10
N404012±0.0215
N5050143.8
Type[ M ]材質[ S ]表面処理洗浄方法
クラウン桟溝付ストレートプーリ圧入ブッシュ洗浄方法洗浄環境梱包形態梱包環境
SL-RBWACSL-RBWAMアルミ合金アルミ合金−脱脂洗浄一般環境防錆梱包一般環境
SH-RBWACSH-RBWAM精密洗浄クラス1000脱気2重梱包クラス１0
SHD-RBWACSHD-RBWAM電解研磨＋精密洗浄
SL-RBWWCSL-RBWWM白アルマイト脱脂洗浄一般環境防錆梱包一般環境
SH-RBWWCSH-RBWWM精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]セットスクリューは付属しません。>>こちら
[ ! ]軸とのはめ合いの参考はこちら
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

 型式−d−L−H−X−Y−Z
(クラウンタイプ)SL-RBWAC28−10−350−H0.5
(桟溝付ストレートタイプ)SH-RBWWM58−N25−250  −X14.0−Y11.8−Z5.0
■クラウンタイプ
型式dH9指定1mm単位H選択キー長さ[ ! ]d1D1M
TypeD丸穴＋タップキー溝＋タップLL＝110〜300L＝310〜510K
クラウンタイプ
SL-RBWAC
SH-RBWAC
SHD-RBWAC
SL-RBWWC
SH-RBWWC		188−110〜5100.3

0.5

0.8		0.5

0.8

1

1.2		−1012M3
288N8252022M3
10N10・NK10
12N1230
15−−M4
3812N12303032M3
15N15M4
20N20M5
25−−M6
4815N15304042M4
20N20M5
25N25M6
30N30
5820N205052M5
25N25M6
30N30
35N35M8
7825N257072M6
30N30
35N35M8
40N40
50N50
[ ! ]キー溝＋タップの軸穴径10で、キー溝幅4.0ｍｍ（高さ1.8mm）をご希望の場合はNK10とご指定ください。
■桟溝付ストレートタイプ
型式dH9指定1mm単位指定0.1mm単位キー長さ[ ! ]d1D1M
TypeD丸穴＋タップキー溝＋タップLXYZK
桟溝付ストレートタイプ
SL-RBWAM
SH-RBWAM
SHD-RBWAM
SL-RBWWM
SH-RBWWM		3812N12110〜5107.0〜15.05.0〜12.04.0〜6.0302022M3
15−−M4
4815N15303032M4
20N20M5
25−−M6
5820N20304042M5
25N25M6
30N30
35−−M8
7825N25306062M6
30N30
35N35M8
40N40
50N50
指示無き寸法公差
(d1は除く)
寸法区分公差
(mm)
を超え以下
0.53±0.1
36±0.1
630±0.2
30120±0.3
[ ! ]JISB0405ｍ級(中級)に準拠。

関連部品

名称回転軸シャフトセットスクリュー平行キー
代表型番NSFMRSFJMSSKKES
画像
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄


高圧ジェット水洗(Ro水）後
純水で洗浄


オイルフリー
コンプレッサー
使用

防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト
