【クリーン洗浄品】ステンレスベルト用プーリ

【クリーン洗浄品】ステンレスベルト用プーリ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定48件の候補があります。

Loading...

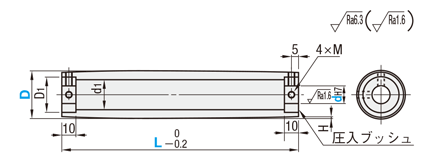

外形図・規格表


[ ! ]蛇行抑制のためクラウン高さ(H寸法)はD寸法・L寸法によって調整しております。
■キー溝形状
■新JIS（B1301）キー溝寸法表
呼びdH7bJS9t公差
N1515＋0.018
0    		5±0.01502.3＋0.1
0
N2020＋0.021
0    		62.8
N25258±0.01803.3＋0.2
0
N3030
N3535＋0.025
0    		10
N404012
Type[M]材質[ S ]表面処理洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-ROBASCアルミ合金硬質アルマイト脱脂洗浄一般環境防錆梱包一般環境
SH-ROBASC精密洗浄クラス1000脱気2重梱包クラス１0
＊硬質アルマイトは皮膜硬度300HV〜
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−d−L
SL-ROBASC50−20−L100
型式dH7指定10mm単位Kd1D1M
TypeD丸穴＋タップキ−溝＋タップLキ−溝長さ丸穴＋タップキ−溝＋タップ
SL-ROBASC
SH-ROBASC		5015N1540〜16030＊2740M5M4
20N20M5
25N25M6
6020N203245M6M5
25N25M6
30N30
7020N203550M6M5
25N25M6
30N30
7525N254055M8M6
30N30
35N35M8
8025N254155M8M6
30N30
35N35M8
10030N304560M8M6
35N35M8
40N40
[ ! ]＊キー溝加工条件として、L＜50の場合、K＝20となります。
洗浄工程
・脱脂洗浄　　（TYPE型式：SL-□□）

作業環境：一般環境


炭化水素系洗浄
Ro水洗浄


高圧ジェット水洗(Ro水）後
純水で洗浄


オイルフリー
コンプレッサー
使用

防錆袋1重梱包


・精密洗浄　　（TYPE型式：SH-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
・電解研磨+精密洗浄　　（TYPE型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
材質に応じた電解研磨層で
電解研磨
高圧ジェット水洗(Ro水）後
純水（10MΩ・cm)で洗浄
温純水（13MΩ・cm）使用

窒素ブロー使用

クラス10クリーン環境内の
クリーンベンチで実施
梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

一部商品・サイズによっては、
梱包形態が異なる場合がございます。		精密洗浄または電解研磨＋精密洗浄の場合
(TYPE型番：SH-□□・SHD-□□）

[ ! ]1重目・2重目の梱包とも、脱気されております。
洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
特性・用途
外径 D(φ)
軸(穴)径 d(mm)
軸穴仕様
洗浄方法
L(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
クリーン洗浄 / 低発塵 / 非磁性
50
15 ～ 25
丸穴+タップ
精密洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 低発塵 / 非磁性
50
15
新JISキー溝+タップ
精密洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 低発塵 / 非磁性
50
20
新JISキー溝+タップ
精密洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 低発塵 / 非磁性
50
25
新JISキー溝+タップ
精密洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 低発塵 / 非磁性
60
20 ～ 30
丸穴+タップ
精密洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 低発塵 / 非磁性
60
20
新JISキー溝+タップ
精密洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 低発塵 / 非磁性
60
25
新JISキー溝+タップ
精密洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 低発塵 / 非磁性
60
30
新JISキー溝+タップ
精密洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 低発塵 / 非磁性
70
20 ～ 30
丸穴+タップ
精密洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 低発塵 / 非磁性
70
20
新JISキー溝+タップ
精密洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 低発塵 / 非磁性
70
25
新JISキー溝+タップ
精密洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 低発塵 / 非磁性
70
30
新JISキー溝+タップ
精密洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 低発塵 / 非磁性
75
25 ～ 35
丸穴+タップ
精密洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 低発塵 / 非磁性
75
25
新JISキー溝+タップ
精密洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 低発塵 / 非磁性
75
30
新JISキー溝+タップ
精密洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 低発塵 / 非磁性
75
35
新JISキー溝+タップ
精密洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 低発塵 / 非磁性
80
25 ～ 35
丸穴+タップ
精密洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 低発塵 / 非磁性
80
25
新JISキー溝+タップ
精密洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 低発塵 / 非磁性
80
30
新JISキー溝+タップ
精密洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 低発塵 / 非磁性
80
35
新JISキー溝+タップ
精密洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 低発塵 / 非磁性
100
30 ～ 40
丸穴+タップ
精密洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 低発塵 / 非磁性
100
30
新JISキー溝+タップ
精密洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 低発塵 / 非磁性
100
35
新JISキー溝+タップ
精密洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 低発塵 / 非磁性
100
40
新JISキー溝+タップ
精密洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 非磁性
50
15 ～ 25
丸穴+タップ
脱脂洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 非磁性
50
15
新JISキー溝+タップ
脱脂洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 非磁性
50
20
新JISキー溝+タップ
脱脂洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 非磁性
50
25
新JISキー溝+タップ
脱脂洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 非磁性
60
20 ～ 30
丸穴+タップ
脱脂洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 非磁性
60
20
新JISキー溝+タップ
脱脂洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 非磁性
60
25
新JISキー溝+タップ
脱脂洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 非磁性
60
30
新JISキー溝+タップ
脱脂洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 非磁性
70
20 ～ 30
丸穴+タップ
脱脂洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 非磁性
70
20
新JISキー溝+タップ
脱脂洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 非磁性
70
25
新JISキー溝+タップ
脱脂洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 非磁性
70
30
新JISキー溝+タップ
脱脂洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 非磁性
75
25 ～ 35
丸穴+タップ
脱脂洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 非磁性
75
25
新JISキー溝+タップ
脱脂洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 非磁性
75
30
新JISキー溝+タップ
脱脂洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 非磁性
75
35
新JISキー溝+タップ
脱脂洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 非磁性
80
25 ～ 35
丸穴+タップ
脱脂洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 非磁性
80
25
新JISキー溝+タップ
脱脂洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 非磁性
80
30
新JISキー溝+タップ
脱脂洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 非磁性
80
35
新JISキー溝+タップ
脱脂洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 非磁性
100
30 ～ 40
丸穴+タップ
脱脂洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 非磁性
100
30
新JISキー溝+タップ
脱脂洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 非磁性
100
35
新JISキー溝+タップ
脱脂洗浄
40 ～ 160
10

1個

-( - )

8日目

クリーン洗浄 / 非磁性
100
40
新JISキー溝+タップ
脱脂洗浄
40 ～ 160
10

1個

-( - )

8日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。
ステンレスベルト専用のクラウンタイププーリです。蛇行抑制のためのクラウン高さを調整している商品です。

【材質】アルミ合金
【表面処理】硬質アルマイト
【タイプ】プーリ
【プーリ形状】クラウン（フランジ無し）
【プーリ幅：L(mm)】40～160
【軸穴種類】丸穴＋タップ

【関連商品】
＜アイドラー＞
ステンレスベルト用アイドラー
＜平ベルト＞
ステンレスベルト

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
TypeD￥本体基準単価
L40L50L60L70L80L90L100L110L120L130L140L150L160
SL-ROBASC504,3604,5504,7705,0205,2605,5305,8306,1406,4606,8207,1907,6208,070
604,8505,1105,3905,6806,0106,3506,7207,1507,6308,3308,6509,31010,030
705,3105,6206,0206,4506,9107,4508,0208,6709,3109,97010,65011,40012,140
755,7906,0906,5206,9307,4307,9808,6309,33010,02010,72011,45012,35013,290
806,7407,1907,6508,1108,6609,2109,92010,63011,38012,09012,93013,85014,920
1008,0708,6009,1709,78010,44011,12011,82012,64013,48014,43015,44016,48017,570
SH-ROBASC505,0605,2505,4705,7205,9606,2306,5306,8407,1607,5207,8908,3208,770
605,5505,8106,0906,3806,7107,0507,4207,8508,3309,0309,35010,01010,730
706,0106,3206,7207,1507,6108,1508,7209,37010,01010,67011,35012,10012,840
756,4906,7907,2207,6308,1308,6809,33010,03010,72011,42012,15013,05013,990
807,4407,8908,3508,8109,3609,91010,62011,33012,08012,79013,63014,55015,620
1008,7709,3009,87010,48011,14011,82012,52013,34014,18015,13016,14017,18018,270

D￥キ−溝加工価格
(本体基準単価＋)
50600
60600
70670
75670
80670
100750
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
数　量1～910～1415～2021～
値引率基準単価15%20%お見積り
出荷日通常
[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]キー溝をご指定の場合、基準単価は（本体基準単価＋キー溝加工価格）となります。

納期

 9 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【クリーン洗浄品】ステンレスベルト用プーリ

【クリーン洗浄品】ステンレスベルト用プーリ

    ステンレスベルト用プーリ

    ステンレスベルト用プーリ

      【クリーン洗浄品】平ベルト用プーリ　幅Ｌ＝１１０～５1０

      【クリーン洗浄品】平ベルト用プーリ　幅Ｌ＝１１０～５1０

        【クリーン洗浄品】平ベルト用プーリ　幅Ｌ＝２５～１００

        【クリーン洗浄品】平ベルト用プーリ　幅Ｌ＝２５～１００

          ステンレスベルト用アイドラー

          ステンレスベルト用アイドラー

            【クリーン洗浄品】平ベルト用プーリ　パイプ材タイプ　幅Ｌ＝１１0～５10

            【クリーン洗浄品】平ベルト用プーリ　パイプ材タイプ　幅Ｌ＝１１0～５10

              ステンレス・フラットアイドラー_VFLS

              ステンレス・フラットアイドラー_VFLS

                平ベルト用アイドラー　幅Ｌ＝３８～９０

                平ベルト用アイドラー　幅Ｌ＝３８～９０

                  平ベルト用アイドラー　幅Ｌ＝１００～３００

                  平ベルト用アイドラー　幅Ｌ＝１００～３００

                    軸付フラットアイドラー VFJA

                    軸付フラットアイドラー VFJA

                      アイドラー エンプラ ローラー、スチール ローラー （TC-RP,TC-RU）

                      アイドラー エンプラ ローラー、スチール ローラー （TC-RP,TC-RU）

                        アルミ・フラットアイドラー_VFLA

                        アルミ・フラットアイドラー_VFLA

                          【クリーン洗浄品】平ベルト用プーリ フランジタイプ・クラウンタイプ・ウレタン圧入タイプ

                          【クリーン洗浄品】平ベルト用プーリ フランジタイプ・クラウンタイプ・ウレタン圧入タイプ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ 鍋屋バイテック ミスミ ミスミ 鍋屋バイテック イマオコーポレーション 鍋屋バイテック ミスミ
                            通常価格 - - - - - - 8,622円～ 1,340円～ - 4,537円～ 5,287円～ 3,612円～ -
                            通常出荷日 8日目   6日目   8日目   8日目   5日目   8日目   4日目   3日目～   5日目   在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目～   当日出荷可能 6日目
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） - RoHS対応（10物質） RoHS対応（10物質） - - - -
                            タイプ プーリ プーリ プーリ プーリ アイドラー(ベアリング組込済) プーリ アイドラー(ベアリング組込済) アイドラー(ベアリング組込済) アイドラー(ベアリング組込済) アイドラー(ベアリング組込済) アイドラー(ベアリング組込済) アイドラー(ベアリング組込済) プーリ
                            形状 クラウン クラウン - - クラウン - ストレート ストレート ストレート ストレート ストレート ストレート -
                            表面ウレタン ウレタン無 ウレタン無 ウレタン無 ウレタン無 ウレタン無 ウレタン無 ウレタン無 ウレタン無 ウレタン無 ウレタン無 ウレタン無 ウレタン無 ウレタン無
                            軸の種類 丸穴 丸穴 丸穴 丸穴 丸穴 丸穴 丸穴 / ベアリング1個 ベアリング両側2個 ベアリング両側2個 丸穴 / ベアリング両側2個 / 軸一体 軸一体 丸穴 / ベアリング1個 丸穴

                            【クリーン洗浄品】ステンレスベルト用プーリのレビュー

                            この商品のレビューはありません レビューを書く

                            平ベルトプーリ・アイドラーカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
