小物取付ジョイント 垂直取付タイプ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 当日出荷可能
- 通常単価(税別)
- 143円
- 税込単価
- 157円
【特長】・アルミパイプフレームに小物などパーツを垂直に取付ける際に使用します
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- 該当なし
-
- 適応シリーズ：
- ミスミ アルミパイプフレーム（φ28）
-
- 種類：
- 取付金具・コネクタ
-
- 材質：
- ADC12
-
- 適用パイプ径(φ),(□)：
- 27.6
-
- 洗浄方法：
- 洗浄無し
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- 本体：ADC12、ボルト：SCM435
-
- 材質証明書：表面処理：
- ボルト：三価クロメート
(i)ご注意
- 最新の商品情報は、本Webページにてご確認ください。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
指定中 の仕様・寸法情報
外形図・規格表

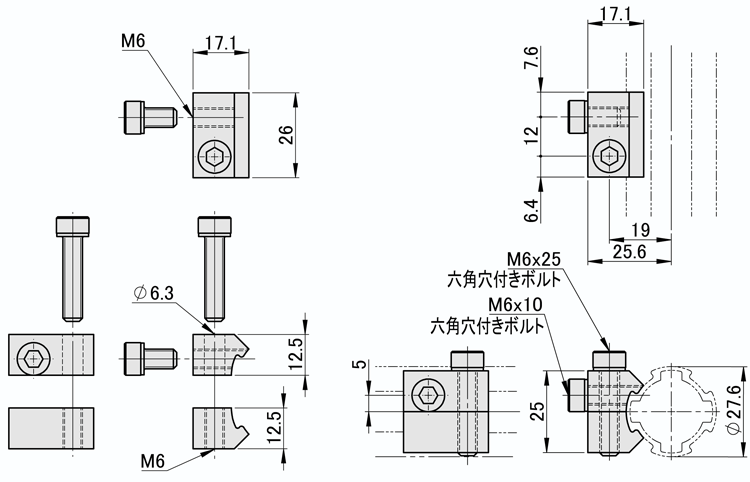

外形図
| 構成部品 | [ M ]材質 | [ S ]表面処理 |
| 本体 | ADC12 | ー |
| ボルト | S45C | 三価クロメート |
規格表
| 型番 | ー | L |
| GPACK28 | ー | 002 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | 質量 (g) | 付属ボルト | 耐荷重(N) | ￥基準単価 | |||
| ボルト | 個数 | ボルト | 個数 | ||||
| GPACK28-002 | 7 | M6×25 | 1 | M6×10 | 1 | 980 | 143 |
型番リスト
Loading...
詳細情報
基本情報
【特長】
・アルミパイプフレームに小物などパーツを垂直に取付ける際に使用します
(i)ご注意
- 最新の商品情報は、本Webページにてご確認ください。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
使用例
もう一本のボルトはプレートや小物の取り付けにご利用ください。
GPACK28-002で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
小物取付ジョイント 垂直取付タイプの型番GPACK28-002のページです。
型番GPACK28-002に関する仕様情報を記載しております。
