ワンウェイクラッチ付回転ユニット
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 当日出荷可能
- 通常単価(税別)
- 5,302円
- 税込単価
- 5,832円
【特長】・アルミパイプフレームに取り付け、一方向もしくは両方向に回転させること...
-
- 環境対応：
- RoHS対応（10物質）
-
- 特性・用途：
- 該当なし
-
- 適応シリーズ：
- ミスミ アルミパイプフレーム（φ28）
-
- 種類：
- 取付金具・コネクタ
-
- 材質：
- アルミニウム
-
- 適用パイプ径(φ),(□)：
- 27.6
-
- 洗浄方法：
- 洗浄無し
-
- 表面処理：
- 白アルマイト処理
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- 本体：A6005CS-TS、プレート：SPHC、タッピングネジ：SCM435、ベアリング：SUJ2、リリースプレート：ポリアセタール
-
- 材質証明書：表面処理：
- 本体：白アルマイト処理、プレート＆タッピングネジ：三価クロメート
(i)ご注意
- 最新の商品情報は、本Webページにてご確認ください。
- 付属の止めねじはワンウェイクラッチ付回転ユニット本体に取り付いております。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
指定中 の仕様・寸法情報
外形図・規格表

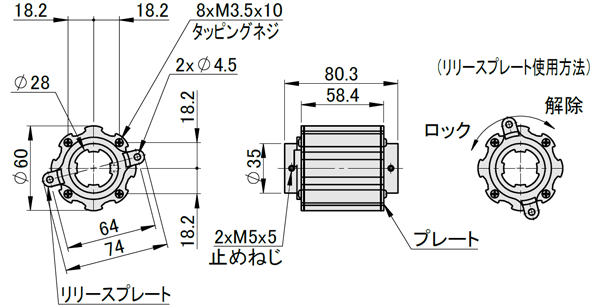

外形図
GPACM28－003
【リリースプレート使用方法】 回転のロック/解除の切替にご使用ください。
・左回転時、ロックがかかり回転ユニット本体が右回り方向のみ回転可能です。
・右回転時、ロックが解除され回転ユニット本体が両方向に回転可能です。
| 構成部品 | [ M ]材質 | [ S ]表面処理 |
| 本体 | A6005CS-T5 | 白アルマイト処理 |
| プレート | SPHC | 三価クロメート |
| タッピングネジ | SCM435 | 三価クロメート |
| ベアリング | SUJ2 | ー |
| 止めねじ | SUS304 | ー |
| リリースプレート | ポリアセタール | ー |
規格表
| 型番 |
| GPACM28-003 |
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型番 | 付属止めねじ | 付属タッピングネジ | 質量(g) | ￥基準単価 | ||
| 止めねじ | 個数 | タッピングネジ | 個数 | |||
| GPACM28-003 | M5×5 | 2 | M3.5×10 | 8 | 320 | 5,302 |
型番リスト
Loading...
詳細情報
基本情報
【特長】
・アルミパイプフレームに取り付け、一方向もしくは両方向に回転させることができます
・内部にベアリングが組み込まれているため、アルミパイプフレームをスムーズに回転可能です
・ロックをかけた際は一方向にのみ回転し、ロックを解除した際は両方向に回転が可能です
(i)ご注意
- 最新の商品情報は、本Webページにてご確認ください。
- 付属の止めねじはワンウェイクラッチ付回転ユニット本体に取り付いております。
- 当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
使用例
付属の止めねじを使用し、アルミパイプフレームに本製品を締結します。リリースプレートを左に回転させるとロックがかかり、回転ユニット本体が右回り一方向のみに回転します。
リリースプレートを右に回転させるとロックが解除し、回転ユニット本体が両方向に回転できます。
GPACM28-003で型番確定
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
ワンウェイクラッチ付回転ユニットの型番GPACM28-003のページです。
型番GPACM28-003に関する仕様情報を記載しております。
