ミスミ

アンチバックユニット

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 561円

税込単価: 617円

【特長】・アルミパイプフレーム取付け用のアンチバック（逆流防止）です

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
適応シリーズ：

ミスミアルミパイプフレーム（φ28）
種類：

パーツホルダ・アンチバック
材質：

アルミニウム
適用パイプ径(φ),(□)：

27.6
洗浄方法：

洗浄無し
表面処理：

白アルマイト処理
材質証明書：

対象
材質証明書：材質：

本体：A6063S-T5、ボルト：SCM435
材質証明書：表面処理：

本体：白アルマイト処理、ボルト：三価クロメート

(i)ご注意

最新の商品情報は、本Webページにてご確認ください。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

GPACM28-006 解除

My部品表保存

数量：
価格を確認

指定中の仕様・寸法情報

外形図・規格表
型番リスト
詳細情報

外形図・規格表

外形図

GPACM28－006

[ ! ]自重でアンチバックが作動します。

構成部品	[ M ]材質	[ S ]表面処理
本体	A6063S-T5	白アルマイト処理
ボルト	SCM435	三価クロメート

規格表

型番

GPACM28－006

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番	質量 (g)	付属ボルト		￥基準単価
		ボルト	個数
GPACM28－006	75	M6×25	1	561

型番リスト

表示件数:

型番	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

GPACM28-006

1個

561円( 617円 )

在庫品1日目

当日出荷可能

基本情報

【特長】
・アルミパイプフレーム取付け用のアンチバック（逆流防止）です

(i)ご注意

最新の商品情報は、本Webページにてご確認ください。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
[ ! ]表示数量越えはWOSにてご確認ください。

数量区分	標準対応	個別対応
	小口	大口
数量	1~20	21~
出荷日	通常	お見積り

出荷日については、こちらをご覧ください。

概要・仕様

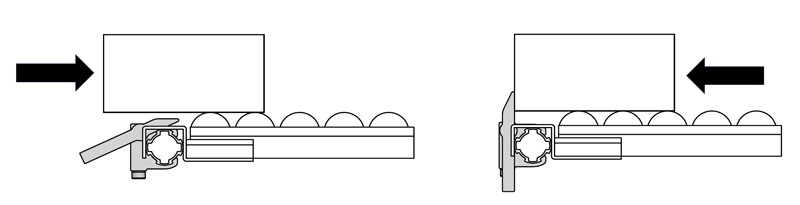

使用例

アルミパイプフレームに挟み込み、締結します。
投入したワークの逆流を防止致します。

類似品

ミスミ

ウエイト

評価 0.0

通常価格(税別)： 607円～

通常出荷日：在庫品1日目

当日出荷可能
ミスミ

リリースユニット

評価 0.0

通常価格(税別)： 2,396円

通常出荷日：在庫品1日目

当日出荷可能
ミスミ

ウエイトアイボルト無し

評価 0.0

通常価格(税別)： 648円～

通常出荷日：在庫品1日目

当日出荷可能

閉じる

GPACM28-006で型番確定

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

アンチバックユニットの型番GPACM28-006のページです。
型番GPACM28-006に関する仕様情報を記載しております。
