安全柵用配線ラック　単品

安全柵用配線ラック　単品

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

【特徴】・ロボット等の大型配線の収納が可能です。・幅が100mmあり、配線ダク...

詳細情報を確認する

  • 種類：
    配線収納
  • 本体材質：
    SS400
  • 材質証明書：
    対象
  • 材質証明書：材質：
    SS400
  • 材質証明書：表面処理：
    三価クロメート

(i)ご注意

  • 本商品はラック単品になります。取付用板金の追加をご希望の場合はこちらからご注文ください(配線収納取付　板金)。
  • 安全柵取付用の板金一式が付属されたセット品をご希望の場合はこちらからご注文ください(安全柵用配線ラックセット)。

型番

SFUCR175-[150-1000/50] 解除

Loading...

外形図・規格表

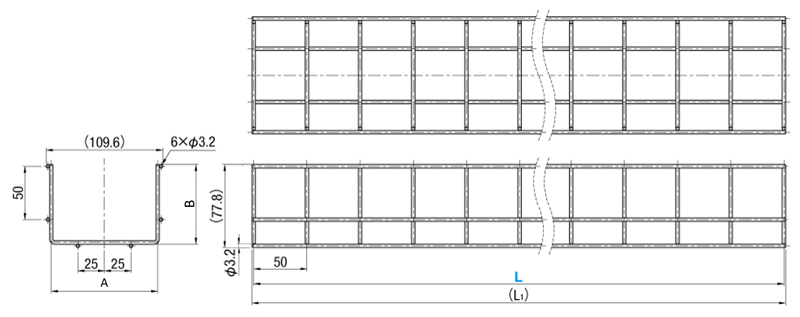

外形図

SFUCR175
Type[ M ]材質[ S ]表面処理
SFUCR175SS400三価クロメート
[ ! ]ラック部分の外寸法は、材料のフェンスネット、曲げ加工の性質上参考寸法となります。±5mm程度のバラツキが生じる可能性がございます。
[ ! ]ラックの切断面に防錆剤を塗布して出荷いたします。
[ ! ]積載可能重量は１ｍ当たり8kgです。
[ ! ]お客様でのラック部分のカットは、突起部が生じ危険ですのでおやめください。また、お客様にてカットされた場合、切断面に錆が生じる可能がございます。
[ ! ]安全柵に取り付ける場合、開き戸ユニット、吊り引き戸ユニット、スライドユニット、折れ戸ユニットと隣接する箇所では、扉の開口部の妨げとなるためご使用いただけません。
[ ! ]本商品を取り付ける安全柵は、コの字アンカースタンド及び箱型アンカースタンドでの据付を推奨いたします
[ ! ]本商品は屋内での使用を想定しておりますので、屋外での使用はおやめください。

規格表

型番ーL
SFUCR175ー500
型番長さ
L		断面幅
A
ｍｍ		断面高さ
B
ｍｍ		全長
L１
mm
SFUCR175150～100010075L+3.2
[ ! ]指定寸法のL寸法は、フェンスネットのピッチをベースにした寸法のため、商品の全長としては線径の分だけ長くなり、全長L1は、L＋3.2となります。
[ ! ]本商品は金網ラック単品となります。
安全柵取付用板金及び、セット品をご希望の場合、下記商品ページをご確認ください
(配線収納取付　板金　商品ページ、安全柵用配線ラックセット　商品ページ)

型番リスト

表示件数:
  1. 1
型番
長さL(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除

SFUCR175-[150-1000/50]

150 ～ 1000
10

1個

-( - )

6日目

  1. 1

Loading...

詳細情報

基本情報

【特徴】
・ロボット等の大型配線の収納が可能です。
・幅が100mmあり、配線ダクト、ケーブルカバーに収まらないケーブルの格納に便利です。
・長さを50mm単位で指定可能なため現場での寸法合わせの手間を削減します。

(i)ご注意

  • 本商品はラック単品になります。取付用板金の追加をご希望の場合はこちらからご注文ください(配線収納取付　板金)。
  • 安全柵取付用の板金一式が付属されたセット品をご希望の場合はこちらからご注文ください(安全柵用配線ラックセット)。

納期・価格

■納期
 6 日目出荷
数量区分標準対応個別対応
小口大口
数量1~1011～
出荷日通常お見積り
■価格例
型番長さ　L価格
SFUCR1751504,390
10005,750
[ ! ]上記は代表寸法の価格例です。その他の寸法及び、最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

概要・仕様

使用例

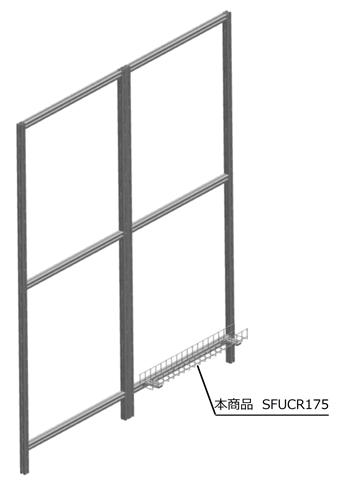

■安全柵、アルミフレームへの取付例
■取付部詳細

[ ! ]本商品は金網ラック単品となります。
[ ! ]6シリーズ/8シリーズアルミフレームへの取付時は、
②～⑦の取付部品一式がセットになった板金セットをご利用ください
(配線ラック用板金　商品ページ)

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
