【特長】・IDEC製の安全スイッチ接触タイプHS6Bシリーズに、ミスミアルミフ...
■ 板金
| + | ■ 本体 ![]() ※表裏リバーシブル取付可能
■ キー:HS9Z-A62 ![]() | |||||||||||||
|
| ||||||||||||||
板金型番 | 取り付け 箇所 | A | B | L | T | C | B1 | L1 | X | F | G | H | Y | V | S | W | 質量 (g) |
AHPTAH6-HS6B-A62-L | 本体用 | 50 | 90 | 38 | 5 | 5 | 70 | 25 | 12.5 | ー | 7.5 | 25 | 4.5 | 21 | 43.6 | ー | 55.6 |
AHPTAH8-HS6B-A62-L | |||||||||||||||||
AHPTAH6-HS6B-A62-R | 48 | 15 | 35 | 17.5 | 72.1 | ||||||||||||
AHPTAH8-HS6B-A62-R | |||||||||||||||||
AHPTKH6-HS6B-A62 | キー用 | 30 | 44 | ー | ー | ー | ー | 7.5 | 29 | ー | 17.5 | 22 | ー | 5.5 | 14 | 16.8 | |
AHPTKH8-HS6B-A62 | 35 | 10.5 | 19.8 |
部品 | 材質 | 表面処理 | ||
本体 | 球 | ばね | ||
本体取付用板金 | A5052-O | ー | ー | 白アルマイト |
キー取付用板金 | ||||
ボルト | SUS304 | ー | ||
アルミフレーム用ナット | SUS316相当 (焼結) | SUS304 | SUS304-WP8 |
M×P | A | E | B |
4×0.7 | 7 | 4 | 3 |
5×0.8 | 8.5 | 5 | 4 |
Type | L1 |
SHNTP6 | 6.5 |
SHNTP8 | 8.5 |
取付用板金・ ボルト・ナット セット品識別型番 | IDEC型番 | 扉タイプ | 扉開き 方向 | ||||
ー | ー | ||||||
安全スイッチ本体 | ー | 安全スイッチキー | |||||
HAC6 | ー | HS6B-02B03 | ー | HS9Z-A62 | ー | H | L |
取付用板金・ ボルト・ナット セット品識別型番 | (IDEC型番) 安全スイッチ本体 | (IDEC型番) 安全スイッチキー | 扉タイプ | 扉開き 方向 | |||

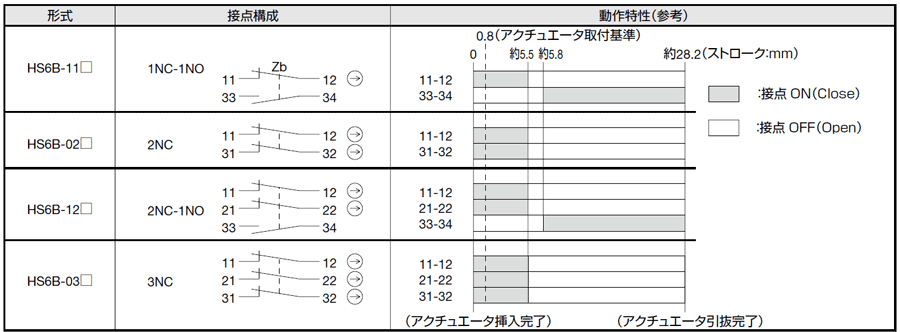

Type | No. | スイッチタイプ | 接点構成 | ケーブル長 | |||
HAC | 6 | HS6B | 11B (1NC-1NO) 02B (2NC) 12B (2NC-1NO) 03B (3NC) | 01 (1m) 03 (3m) 05 (5m) | HS9Z-A62 | H (開き戸・ 折れ戸) | L (左開き) R (右開き) |
8 |

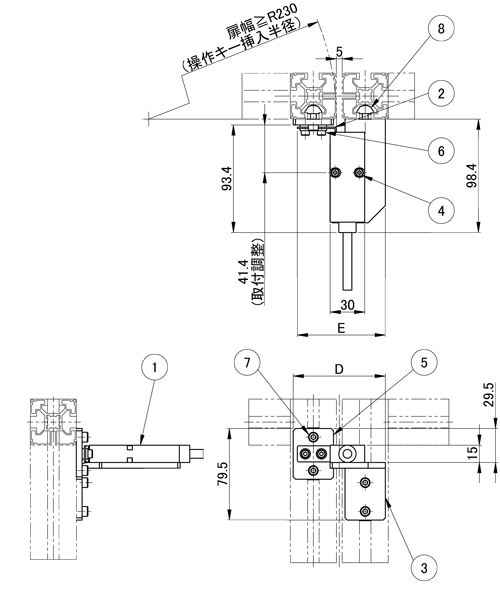

■取付例
シリーズ | D | E |
6 | 65 | 66.4 |
8 | 80 | 76.4 |
No. | 扉開き 方向 | 構成部品 | |||||||||||||||
IDEC製品 | 安全スイッチ本体取付用部材 | キー取付用部材 | アルミフレーム取付用部材 | ||||||||||||||
① | ② | ③ | ④ | ⑤ | ⑥ | ⑦ | ⑧ | ||||||||||
安全スイッチ 本体 | 数量 | キー | 数量 | 本体取付用金具 | 数量 | ボルト | 数量 | キー取付用金具 | 数量 | ボルト | 数量 | ボルト | 数量 | ナット | 数量 | ||
6 | 左 | HS6B | 1 | HS9Z-A62 | 1 | AHPTAH6-HS6B-A62-L | 1 | SCB4-15 | 2 | AHPTKH6-HS6B-A62 | 1 | SCB4-10 | 2 | SCB5-12 | 4 | SHNTP6-5 | 4 |
右 | AHPTAH6-HS6B-A62-R | ||||||||||||||||
8 | 左 | AHPTAH8-HS6B-A62-L | AHPTKH8-HS6B-A62 | SCB5-15 | SHNTP8-5 | ||||||||||||
右 | AHPTAH8-HS6B-A62-R |
型番 | \基準単価 | |||||
セット品識別型番 | 本体型番 | キー型番 | 扉タイプ | 扉開き方向 | 6シリーズ | 8シリーズ |
HAC6/ HAC8 | HS6B-02B03 | HS9Z-A62 | H (開き戸・ 折れ戸用) | L | 5,874 | 6,187 |
R | 5,874 | 6,187 | ||||
HS6B-02B05 | L | 6,369 | 6,682 | |||
R | 6,369 | 6,682 | ||||
HS6B-03B01 | L | 5,579 | 5,892 | |||
R | 5,219 | 5,892 | ||||
HS6B-03B05 | L | 6,561 | 6,874 | |||
R | 6,561 | 6,874 | ||||
HS6B-11B01 | L | 5,388 | 5,701 | |||
R | 5,388 | 5,701 | ||||
HS6B-11B03 | L | 5,874 | 6,187 | |||
R | 5,874 | 6,187 | ||||
HS6B-11B05 | L | 6,369 | 6,682 | |||
R | 6,369 | 6,682 | ||||
HS6B-12B03 | L | 6,074 | 6,387 | |||
R | 6,074 | 6,387 |
適用規格 | ISO14119 EN1088 IEC60947-5-1 EN60947-5-1(DEMKO認証) GS-ET-15(BG認証) UL508(ULリスティング認証) CSA C22.2 No. 14(c-ULリスティング認証) GB14048.5(CCC申請中) |
---|---|
用途規格 | IEC60204-1/EN60204-1 |
適用指令 | 2006/95/EC(低電圧指令)及び 2006/42/EC(機械指令) |
標準使用状態 | 使用周囲温度:-25~+70℃(ただし、氷結しないこと) 相対湿度:45~85%(ただし、結露しないこと) 保存周囲温度:-40~+80℃(ただし、氷結しないこと) 使用環境:汚染度3 |
インパルス耐電圧 | 4kV |
絶縁抵抗 | 充電部と非充電部間:100MΩ以上(DC500Vメガにて) 異極充電部間:100MΩ以上(DC500Vメガにて) |
接触抵抗 | 300mΩ以下(初期値、ケーブル長1mの場合) 500mΩ以下(初期値、ケーブル長3mの場合) 700mΩ以下(初期値、ケーブル長5mの場合) |
感電保護クラス | Class II(IEC61140) |
保護構造 | IP67(IEC60529) |
耐衝撃 | 誤動作:300m/s2 耐久:1000m/s2 |
耐振動 | 誤動作:5~55Hz、片振幅0.5mm 耐久:30Hz、片振幅1.5mm |
アクチュエータ操作速度 | 0.05~1.0m/s |
直接開路動作ストローク | 8mm以上 |
直接開路動作カ | 60N以上 |
操作頻度 | 1200回/時 |
機械的耐久性 | 100万回以上(GS-ET-15) |
電気的耐久性 | 10万回以上(AC-12 250V・1.5A、DC-12 250V・0.2A) 100万回以上(AC/DC 24V・100mA) (操作頻度1200回/時) |
条件付短絡電流 | 50A(250V)(注) |
本体色 | 黒 |
ケーブル | UL2464 No.20 AWG(6芯) |
質量(約) | 120g(HS6B-※※※01形の場合:ケーブル長1m) 270g(HS6B-※※※03形の場合:ケーブル長3m) 420g(HS6B-※※※05形の場合:ケーブル長5m) |
注)短絡保護装置として250V/10A速断形ヒューズをご使用ください。
■ 線芯の識別について
線芯の識別はその絶縁体の色および白ラインにより行ってください。
No. | 絶縁体色 | No. | 絶縁体色 |
1 | 橙/白 | 4 | 茶 |
2 | 青/白 | 5 | 青 |
3 | 茶/白 | 6 | 橙 |

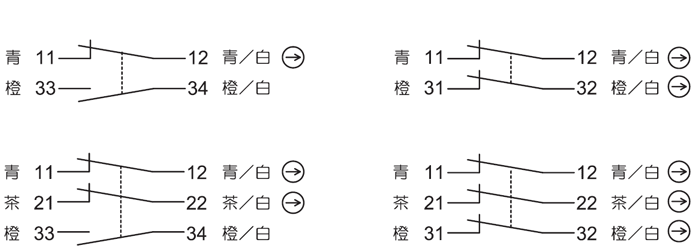

1NC-1NO
2NC
2NC-1NO
3NC
型番 |
対応フレームシリーズ |
扉開き方向 |
接点構成 |
ケーブル長 |
安全スイッチ本体 |
構成部品 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
---|
6
|
左開き
|
2NC
|
3m
|
HS6B-02B03
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH6-HS6B-A62-L)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH6-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-12)×4本、ナット(SHNTP6-5)×4個
| 10 | 1個 | 5,874円(
6,461円
) | 在庫品1日目 当日出荷可能 | |
6
|
右開き
|
2NC
|
3m
|
HS6B-02B03
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH6-HS6B-A62-R)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH6-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-12)×4本、ナット(SHNTP6-5)×4個
| 10 | 1個 | 5,874円(
6,461円
) | 在庫品1日目 当日出荷可能 | |
6
|
左開き
|
2NC
|
5m
|
HS6B-02B05
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH6-HS6B-A62-L)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH6-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-12)×4本、ナット(SHNTP6-5)×4個
| 10 | 1個 | 6,369円(
7,006円
) | 在庫品1日目 当日出荷可能 | |
6
|
右開き
|
2NC
|
5m
|
HS6B-02B05
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH6-HS6B-A62-R)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH6-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-12)×4本、ナット(SHNTP6-5)×4個
| 10 | 1個 | 6,369円(
7,006円
) | 在庫品1日目 当日出荷可能 | |
6
|
左開き
|
3NC
|
1m
|
HS6B-03B01
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH6-HS6B-A62-L)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH6-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-12)×4本、ナット(SHNTP6-5)×4個
| 10 | 1個 | 5,579円(
6,137円
) | 在庫品1日目 当日出荷可能 | |
6
|
右開き
|
3NC
|
1m
|
HS6B-03B01
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH6-HS6B-A62-R)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH6-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-12)×4本、ナット(SHNTP6-5)×4個
| 10 | 1個 | 5,120円(
5,632円
) | 在庫品1日目 当日出荷可能 | |
6
|
左開き
|
3NC
|
5m
|
HS6B-03B05
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH6-HS6B-A62-L)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH6-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-12)×4本、ナット(SHNTP6-5)×4個
| 10 | 1個 | 6,561円(
7,217円
) | 在庫品1日目 当日出荷可能 | |
6
|
右開き
|
3NC
|
5m
|
HS6B-03B05
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH6-HS6B-A62-R)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH6-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-12)×4本、ナット(SHNTP6-5)×4個
| 10 | 1個 | 6,561円(
7,217円
) | 在庫品1日目 当日出荷可能 | |
6
|
左開き
|
1NC-1NO
|
1m
|
HS6B-11B01
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH6-HS6B-A62-L)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH6-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-12)×4本、ナット(SHNTP6-5)×4個
| 10 | 1個 | 5,388円(
5,927円
) | 在庫品1日目 当日出荷可能 | |
6
|
右開き
|
1NC-1NO
|
1m
|
HS6B-11B01
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH6-HS6B-A62-R)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH6-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-12)×4本、ナット(SHNTP6-5)×4個
| 10 | 1個 | 5,388円(
5,927円
) | 在庫品1日目 当日出荷可能 | |
6
|
左開き
|
1NC-1NO
|
3m
|
HS6B-11B03
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH6-HS6B-A62-L)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH6-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-12)×4本、ナット(SHNTP6-5)×4個
| 10 | 1個 | 5,874円(
6,461円
) | 在庫品1日目 当日出荷可能 | |
6
|
右開き
|
1NC-1NO
|
3m
|
HS6B-11B03
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH6-HS6B-A62-R)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH6-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-12)×4本、ナット(SHNTP6-5)×4個
| 10 | 1個 | 5,874円(
6,461円
) | 在庫品1日目 当日出荷可能 | |
6
|
左開き
|
1NC-1NO
|
5m
|
HS6B-11B05
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH6-HS6B-A62-L)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH6-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-12)×4本、ナット(SHNTP6-5)×4個
| 10 | 1個 | 6,369円(
7,006円
) | 在庫品1日目 当日出荷可能 | |
6
|
右開き
|
1NC-1NO
|
5m
|
HS6B-11B05
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH6-HS6B-A62-R)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH6-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-12)×4本、ナット(SHNTP6-5)×4個
| 10 | 1個 | 6,369円(
7,006円
) | 在庫品1日目 当日出荷可能 | |
6
|
左開き
|
2NC-1NO
|
3m
|
HS6B-12B03
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH6-HS6B-A62-L)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH6-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-12)×4本、ナット(SHNTP6-5)×4個
| 10 | 1個 | 6,074円(
6,681円
) | 在庫品1日目 当日出荷可能 | |
6
|
右開き
|
2NC-1NO
|
3m
|
HS6B-12B03
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH6-HS6B-A62-R)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH6-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-12)×4本、ナット(SHNTP6-5)×4個
| 10 | 1個 | 6,074円(
6,681円
) | 在庫品1日目 当日出荷可能 | |
8
|
左開き
|
2NC
|
3m
|
HS6B-02B03
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH8-HS6B-A62-L)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH8-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-15)×4本、ナット(SHNTP8-5)×4個
| 10 | 1個 | 6,187円(
6,806円
) | 在庫品1日目 当日出荷可能 | |
8
|
右開き
|
2NC
|
3m
|
HS6B-02B03
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH8-HS6B-A62-R)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH8-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-12)×4本、ナット(SHNTP6-5)×4個
| 10 | 1個 | 6,187円(
6,806円
) | 在庫品1日目 当日出荷可能 | |
8
|
左開き
|
2NC
|
5m
|
HS6B-02B05
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH8-HS6B-A62-L)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH8-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-15)×4本、ナット(SHNTP8-5)×4個
| 10 | 1個 | 6,682円(
7,350円
) | 在庫品1日目 当日出荷可能 | |
8
|
右開き
|
2NC
|
5m
|
HS6B-02B05
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH8-HS6B-A62-R)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH8-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-12)×4本、ナット(SHNTP6-5)×4個
| 10 | 1個 | 6,682円(
7,350円
) | 在庫品1日目 当日出荷可能 | |
8
|
左開き
|
3NC
|
1m
|
HS6B-03B01
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH8-HS6B-A62-L)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH8-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-15)×4本、ナット(SHNTP8-5)×4個
| 10 | 1個 | 5,892円(
6,481円
) | 在庫品1日目 当日出荷可能 | |
8
|
右開き
|
3NC
|
1m
|
HS6B-03B01
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH8-HS6B-A62-R)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH8-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-12)×4本、ナット(SHNTP6-5)×4個
| 10 | 1個 | 5,892円(
6,481円
) | 在庫品1日目 当日出荷可能 | |
8
|
左開き
|
3NC
|
5m
|
HS6B-03B05
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH8-HS6B-A62-L)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH8-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-15)×4本、ナット(SHNTP8-5)×4個
| 10 | 1個 | 6,874円(
7,561円
) | 在庫品1日目 当日出荷可能 | |
8
|
右開き
|
3NC
|
5m
|
HS6B-03B05
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH8-HS6B-A62-R)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH8-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-12)×4本、ナット(SHNTP6-5)×4個
| 10 | 1個 | 6,874円(
7,561円
) | 在庫品1日目 当日出荷可能 | |
8
|
左開き
|
1NC-1NO
|
1m
|
HS6B-11B01
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH8-HS6B-A62-L)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH8-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-15)×4本、ナット(SHNTP8-5)×4個
| 10 | 1個 | 5,701円(
6,271円
) | 在庫品1日目 当日出荷可能 | |
8
|
右開き
|
1NC-1NO
|
1m
|
HS6B-11B01
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH8-HS6B-A62-R)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH8-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-12)×4本、ナット(SHNTP6-5)×4個
| 10 | 1個 | 5,701円(
6,271円
) | 在庫品1日目 当日出荷可能 | |
8
|
左開き
|
1NC-1NO
|
3m
|
HS6B-11B03
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH8-HS6B-A62-L)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH8-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-15)×4本、ナット(SHNTP8-5)×4個
| 10 | 1個 | 6,187円(
6,806円
) | 在庫品1日目 当日出荷可能 | |
8
|
右開き
|
1NC-1NO
|
3m
|
HS6B-11B03
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH8-HS6B-A62-R)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH8-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-12)×4本、ナット(SHNTP6-5)×4個
| 10 | 1個 | 6,187円(
6,806円
) | 在庫品1日目 当日出荷可能 | |
8
|
左開き
|
1NC-1NO
|
5m
|
HS6B-11B05
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH8-HS6B-A62-L)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH8-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-15)×4本、ナット(SHNTP8-5)×4個
| 10 | 1個 | 6,682円(
7,350円
) | 在庫品1日目 当日出荷可能 | |
8
|
右開き
|
1NC-1NO
|
5m
|
HS6B-11B05
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH8-HS6B-A62-R)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH8-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-12)×4本、ナット(SHNTP6-5)×4個
| 10 | 1個 | 6,682円(
7,350円
) | 在庫品1日目 当日出荷可能 | |
8
|
左開き
|
2NC-1NO
|
3m
|
HS6B-12B03
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH8-HS6B-A62-L)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH8-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-15)×4本、ナット(SHNTP8-5)×4個
| 10 | 1個 | 6,387円(
7,026円
) | 在庫品1日目 当日出荷可能 | |
8
|
右開き
|
2NC-1NO
|
3m
|
HS6B-12B03
|
IDEC製品:安全スイッチ本体(HS6B)×1個、キー(HS9Z-A62)×1個/安全スイッチ本体取付用部材:本体取付用金具(AHPTAH8-HS6B-A62-R)×1枚、ボルト(SCB4-15)×2本/キー取付用部材:キー取付用金具(AHPTKH8-HS6B-A62)×1個、ボルト(SCB4-10)×2本/アルミフレーム取付用部材:ボルト(SCB5-12)×4本、ナット(SHNTP6-5)×4個
| 10 | 1個 | 6,387円(
7,026円
) | 在庫品1日目 当日出荷可能 |
Loading...
【特長】
・IDEC製の安全スイッチ接触タイプHS6Bシリーズに、ミスミアルミフレーム取付用板金、ボルト、ナットをセットしてお届けします
・アルミフレーム、安全柵は付属しません

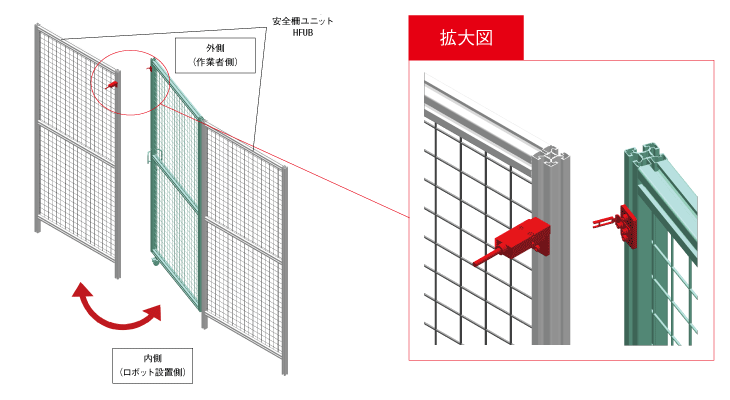

・ミスミのアルミフレーム(6・8シリーズ)・安全柵(6・8シリーズ)開き戸ユニット、折れ戸ユニットに取付可能です
通常価格、通常出荷日が表示と異なる場合がございます
商品の仕様・技術のお問い合わせ
型番が確定しました
サイト改善にご協力ください
MISUMIへのご意見をお聞かせください。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
ご協力ありがとうございました。
お送りいただいたご意見に対する、個別の返答はいたしかねます。
回答をご希望のお客さまは、お問い合わせフォームをご利用ください。
個人情報・お客さま情報保護方針
