IDEC製安全スイッチ接触タイプ［HS5L］（安全柵スライド・吊り引き戸ユニット取付用セット品）

IDEC製安全スイッチ接触タイプ［HS5L］（安全柵スライド・吊り引き戸ユニット取付用セット品）

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 付属部材イメージ
  • 取り付けイメージ
  • 当日出荷可能
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
14,811円 ～ 14,976円
税込価格
16,292円 ～ 16,474円

【特長】・IDEC製の安全スイッチ接触タイプHS5Lシリーズに、ミスミアルミフ...

詳細情報を確認する

  • 種類：
    安全スイッチ（接触）関連
  • 接点構成：
    2NC-2NC
  • コンジット口サイズ：
    M20
  • 安全スイッチ本体：
    HS5L-VD7Y4M-G
  • 扉タイプ：
    引戸・スライド
  • 材質証明書：
    非対象
  • 付属品：
    板金×2枚、ボルト×9本、ナット×4個

(i)ご注意

  • 本商品はIDEC製 安全スイッチ接触タイプHS5Lシリーズに、ミスミアルミフレーム取付用の板金、ボルト、ナットを付属したものです。
  • IDEC製の安全スイッチ接触タイプHS5Lシリーズはこちら
  • 安全柵開き戸ユニット・折れ戸ユニット取付用セットはこちら
  • 安全スイッチ本体に関する詳細はメーカーカタログをご確認ください。

【ディージット】
探しまわる購買は
もうおしまい

型番

未確定4件の候補があります。

Loading...

外形図・規格表

HAC6-HS5L
HAC8-HS5L
【セット詳細】
アルミフレーム取付アクセサリ（取付用板金・ボルト・ナット）＋IDEC製 安全スイッチ接触タイプ［HS5L］
■ 付属品　板金×２枚、ボルト×９本、ナット×４個


 ■ 板金
本体取付用
AHPTAS6-HS5L-A52
AHPTAS6-HS5L-A52A
AHPTAS8-HS5L-A52
AHPTAS8-HS5L-A52A

キー取付用

AHPTKS6-HS5D
AHPTKS8-HS5D
[ ! ]キー取付用板金は安全スイッチHS5Dタイプと兼用です




■ 締結部品



ボルト
アルミフレーム用ナット


＋
■ IDEC製 安全スイッチ接触タイプ　本体×１個、キー×１個
[ ! ]本体およびキーは下記図面のタイプから
お選びいただいたものがそれぞれ1つずつ付属します。



■ 本体

＜ 取付穴寸法 ＞

取付穴寸法

＜付属品　角プラグ＞

角プラグ

＜付属品　手動ロック解除key＞

手動ロック解除key
（付属品：2個）

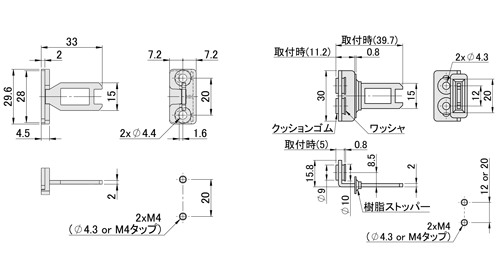

■ キー

取付穴加工図

取付穴加工図

＜クッションゴムなしタイプ＞
HS9Z-A52 ＜クッションゴムありタイプ＞
HS9Z-A52A



■取付用板金寸法
板金型番
取り付け
箇所
A
B
L
T
X
F
H
Y
V
S
W
質量
(g)
AHPTAS6-HS5L-A52
本体用
41.6
50
190
5
7.5
175
8
51.2
86.5
8.5
21
203.4
AHPTAS6-HS5L-A52A
49.6
8.5
224
AHPTAS8-HS5L-A52
38
13
212.7
AHPTAS8-HS5L-A52A
46
13.5
233.2
AHPTKS6-HS5D
キー用
32
30
6
18
12.5
15
ー
9
20
28.9
AHPTKS8-HS5D
38
15.5
31.3
[ ! ]キー取付用板金は安全スイッチHS5Dタイプと兼用可能です
■材質表
部品
材質
表面処理
本体
球
ばね
本体取付用板金
A5052-O
ー
ー
白アルマイト
キー取付用板金
ボルト
SUS304
ー
アルミフレーム用ナット
SUS316相当
（焼結）
SUS304
SUS304-WP8
■ボルト寸法
M×P
A
E
B
4×0.7
7
4
3
5×0.8
8.5
5
4
■ナット寸法
Type
L1
SHNTP6
6.5
SHNTP8
8.5
■規格表
取付用板金・ボルト・ナット
セット品識別型番

IDEC型番

扉タイプ
ー



ー

安全スイッチ本体
ー
安全スイッチキー

HAC6
ー
HS5L-VD7Y4M-G
ー
HS9Z-A52A
ー
S
取付用板金・ボルト・ナット
セット品識別型番
（IDEC型番）
安全スイッチ本体
（IDEC型番）
安全スイッチキー
扉タイプ
Type
No.
HAC
6
HS5L-VD7Y4M-G
HS9Z-A52
(クッションゴムなし)
S
(引戸・
スライド)
HS9Z-A52A
(クッションゴムあり)
8
HS9Z-A52
(クッションゴムなし)
HS9Z-A52A
(クッションゴムあり)
[ ! ]安全スイッチ本体仕様 ［型式：HS5L-VD7Y4M-G］
接点構成：2NC-2NC　４接点タイプ　コンジット口サイズ：M20
ソレノイドロック機構

■取付例

＜キー型番：HS9Z-A52＞
外側（作業者側）から見て左開き用
※本ページ下部の使用例と同じ
＜キー型番：HS9Z-A52A＞
外側（作業者側）から見て左開き用
※本ページ下部の使用例と同じ
キー型番
シリーズ
D
HS9Z-A52
6
81.1
8
87.1
HS9Z-A52A
6
88.6
8
94.6
[ ! ]設置の際はフレーム間に５mmのクリアランスを取ってください。
クリアランスなしで設置した場合、扉開閉の衝撃でスイッチが破損する恐れがあります。
No.
構成部品
IDEC製品
安全スイッチ本体取付用部材
キー取付用部材
アルミフレーム取付用部材
①
②
③
④
⑤
⑥
⑦
⑧
安全スイッチ
本体
数量
キー
数量
本体取付用板金
数量
ボルト
数量
キー取付用板金
数量
ボルト
数量
ボルト
数量
ナット
数量
6
HS5L
1
HS9Z-A52
1
AHPTAS6-HS5L-A52
1
SCB4-40
3
AHPTKS6-HS5D
1
SHFBS4-10
2
SCB5-12
4
SHNTP6-5
4
HS9Z-A52A
AHPTAS6-HS5L-A52A
SCB4-10
8
HS9Z-A52
AHPTAS8-HS5L-A52
AHPTKS8-HS5D
SHFBS4-10
SCB5-15
SHNTP8-5
HS9Z-A52A
AHPTAS8-HS5L-A52A
SCB4-10
型番
\標準単価
セット品識別型番
本体型番
キー型番
扉タイプ
6シリーズ
8シリーズ
HAC6 / HAC8
HS5L-VD7Y4M-G
HS9Z-A52
S
（スライド・
吊り引き戸用）
14,905
14,811
HS9Z-A52A
14,911
14,976
■ 性能仕様
適用規格EN ISO14119
GS-ET-19 (TÜV認証)
EN60947-5-1 (TÜV認証)
UL508 (UL Listing認証)
CSA C22.2 No. 14 (c-UL Listing認証)
GB/T14048.5 (CCC認証)
KS C IEC60947-5-1/S1-G-1/S2-E-4 (KOSHA（韓国Sマーク）認証)(*3)
 用途規格IEC60204-1 / EN60204-1
タイプおよびコード化レベルType2 インターロック装置 Low Level Coded (EN ISO 14119)
標準使用状態使用周囲温度: -25〜+55℃ (ただし、氷結しないこと)
相対湿度: 20〜95%RH (ただし、結露しないこと)
保存周囲温度: -40〜+80℃ (ただし、氷結しないこと)
使用環境: 汚染度3
インパルス耐電圧2.5kV (LED、ソレノイド－アース間: 0.5kV)
絶縁抵抗充電金属部－非充電金属部: 100MΩ以上 (DC500Vメガにて)
異極端子間: 100MΩ以上 (DC500Vメガにて)
感電保護クラスClass II (IEC61140)
保護構造IP67 (IEC60529) Type 4X Indoor Use Only
耐衡撃誤動作100m/s²、耐久1000m/s²
耐振動誤動作: 10〜55Hz、片振幅: 0.35mm以上
耐久: 30Hz、片振幅: 1.5mm以上
アクチュエータ操作速度0.05〜1.0m/s
直接開路
動作ストローク		11.0mm以上 (アクチュエータ: HS9Z-A51 / A5P形)

12.0mm以上 (アクチュエータ: HS9Z-A52 / A51A / A52A / A53 / A55 / A55S / SH5 / EH5L形)

24.5mm以上 (アクチュエータ: HS9Z-BA5形)
直接開路動作カ120N以上
ロック時のアクチュエータ引張強度 (*1)Fzh=1400N以上 (GS-ET-19)
ただし、HS9Z-A55形を使用時はFzh=500N以上
操作頻度900回／時
裏面ロック解除ボタン
機械的耐久性		3,000回以上 (HS5L-□□L形)
機械的耐久性200万回以上
(操作頻度900回/時、アクチュエータ挿抜、ソレノイド動作)
HS9Z-SH5 / EH5L / DH5形使用時は10万回以上 (アクチュエータ挿抜)
電気的耐久性10万回以上 (操作頻度900回/時)
200万回以上 (AC/DC24V・100mA)
条件付短絡電流50A (250V) (*2)
ケーブル0.3mm²以上1.5mm²以下
またはAWG22以上AWG16以下のより線または単線が1本
質量（約）300g
[ ! ]短絡保護装置として250V/10A速断形ヒューズをご使用ください。

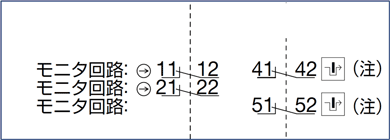

■ 接点構成

ドアモニタ回路：2NC

ロックモニタ回路：2NC

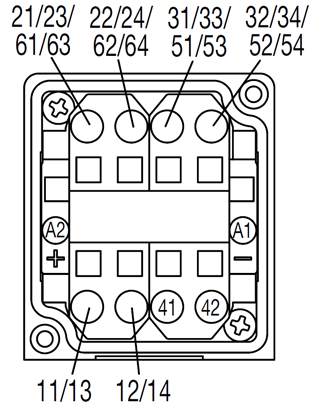

■ 端子配線図
■使用例図
（図は外側から見て左開き用）
[ ! ]安全スイッチは内側（ロボット設置側）に設置してください。
[ ! ]扉開放時、キーが突出するため、接触にご注意ください。
[ ! ]固定柵と可動柵間に５mmのクリアランスを設けることを推奨しております。【参考：パネルスペーサ　参考型番：HSCS】

型番リスト

表示件数:
  1. 1
型番
対応フレームシリーズ
安全スイッチキー
構成部品
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6
クッションゴムなし
IDEC製品：安全スイッチ本体（HS5L）×1個、キー（HS9Z-A52）×1個/安全スイッチ本体取付用部材：本体取付用板金（AHPTAS6-HS5L-A52）×1枚、ボルト（SCB4-40）×3本/キー取付用部材：キー取付用板金（AHPTKS6-HS5D）×1枚、ボルト（SHFBS4-10）×2本/アルミフレーム取付用部材：ボルト（SCB5-12）×4本、ナット（SHNTP6-5）×4個
10

1個

14,905円( 16,396円 )

在庫品1日目

当日出荷可能

6
クッションゴムあり
IDEC製品：安全スイッチ本体（HS5L）×1個、キー（HS9Z-A52A）×1個/安全スイッチ本体取付用部材：本体取付用板金（AHPTAS6-HS5D-A52A）×1枚、ボルト（SCB4-40）×3本/キー取付用部材：キー取付用板金（AHPTKS6-HS5D）×1枚、ボルト（SCB4-10）×2本/アルミフレーム取付用部材：ボルト（SCB5-12）×4個、ナット（SHNTP6-5）×4個
10

1個

14,911円( 16,402円 )

在庫品1日目

当日出荷可能

8
クッションゴムなし
IDEC製品：安全スイッチ本体（HS5L）×1個、キー（HS9Z-A52）×1個/安全スイッチ本体取付用部材：本体取付用板金（AHPTAS8-HS5L-A52）×1枚、ボルト（SCB4-40）×3本/キー取付用部材：キー取付用板金（AHPTKS8-HS5D）×1枚、ボルト（SHFBS4-10）×2本/アルミフレーム取付用部材：ボルト（SCB5-15）×4個、ナット（SHNTP8-5）×4個
10

1個

14,811円( 16,292円 )

在庫品1日目

当日出荷可能

8
クッションゴムあり
IDEC製品：安全スイッチ本体（HS5L）×1個、キー（HS9Z-A52A）×各1個/安全スイッチ本体取付用部材：本体取付用板金（AHPTAS8-HS5L-A52A）×1枚、ボルト（SCB4-40）×3本/キー取付用部材：キー取付用板金（AHPTKS8-HS5D）×1枚、ボルト（SCB4-10）×2本/アルミフレーム取付用部材：ボルト（SCB5-15）×4個、ナット（SHNTP8-5）×4個
10

1個

14,976円( 16,474円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】
・IDEC製の安全スイッチ接触タイプHS5Lシリーズに、ミスミアルミフレーム取付用板金、ボルト、ナットをセットしてお届けします
・アルミフレーム、安全柵は付属しません
・ミスミのアルミフレーム（6・8シリーズ）・安全柵（6・8シリーズ）スライドユニット、吊り引き戸ユニットに取付可能です

(i)ご注意

  • 本商品はIDEC製 安全スイッチ接触タイプHS5Lシリーズに、ミスミアルミフレーム取付用の板金、ボルト、ナットを付属したものです。
  • IDEC製の安全スイッチ接触タイプHS5Lシリーズはこちら
  • 安全柵開き戸ユニット・折れ戸ユニット取付用セットはこちら
  • 安全スイッチ本体に関する詳細はメーカーカタログをご確認ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
