ミスミ

回転ダンパー

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

当日出荷可能

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 8,362円

税込単価: 9,198円

【特長】・回転方向にブレーキをかけることができます・回転ユニット（GPACM2...

環境対応：

RoHS対応（10物質）
特性・用途：

該当なし
適応シリーズ：

ミスミアルミパイプフレーム（φ28）
種類：

バネ・ストッパ・アブソーバ（緩衝）
材質：

アルミニウム
適用パイプ径(φ),(□)：

28
洗浄方法：

洗浄無し
表面処理：

白アルマイト処理
材質証明書：

対象
材質証明書：材質：

本体：A6005CS-TS、カバー：SPHC、タッピングネジ：SCM435、ダンパーギア：ポリアセタール
材質証明書：表面処理：

本体：白アルマイト処理、カバー：三価クロメート、タッピングネジ：三価クロメート

(i)ご注意

最新の商品情報は、本Webページにてご確認ください。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番

GPACM28-004 解除

My部品表保存

数量：
価格を確認

指定中の仕様・寸法情報

外形図・規格表
型番リスト
詳細情報

外形図・規格表

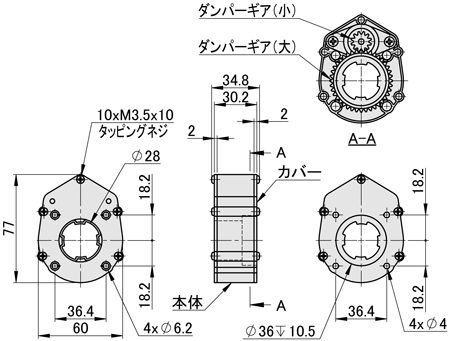

外形図

GPACM28－004

[ ! ]φ6.2通しは回転ユニットGPACM28-002やワンウェイクラッチ付回転ユニットGPACM28-003と取付時に使用します。

構成部品	[ M ]材質	[ S ]表面処理
本体	A6005CS-T5	-
カバー	SPHC	三価クロメート
タッピングネジ	SCM435	三価クロメート
ダンパーギヤ	ポリアセタール	ー

規格表

型番

GPACM28-004

・下表の価格表は24年3月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型番	質量 (g)	￥基準単価

GPACM28-004	141	8,362

型番リスト

表示件数:

型番	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

GPACM28-004

1個

8,362円( 9,198円 )

在庫品1日目

当日出荷可能

基本情報

【特長】
・回転方向にブレーキをかけることができます
・回転ユニット（GPACM28-002）やワンウェイクラッチ付回転ユニット（GPACM28-003）と組み合わせて使用します

(i)ご注意

最新の商品情報は、本Webページにてご確認ください。
当ページの価格表は24年3月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

納期

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。
[ ! ]表示数量超えはWOSにてご確認ください。

数量区分	標準対応	個別対応
	小口	大口
数量	1~20	21~
出荷日	通常	お見積り

出荷日については、こちらをご覧ください。

概要・仕様

使用例

回転軸にブレーキをかけることができます。
回転ユニット(GPACM28-002)、或いはワンウェイクラッチ付回転ユニット(GPACM28-003)と組み合わせて使用します。

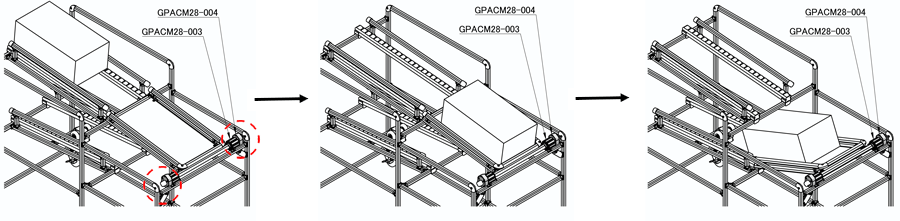

折り返しテーブルの例

テーブルの回転軸に回転ダンパ(GPACM28-004)
を取付けます。上からワークが流れてきて、テーブルが倒れる
仕組みになっています。テーブルが倒れる方向に、回転ダンパでブレーキを
かけています。

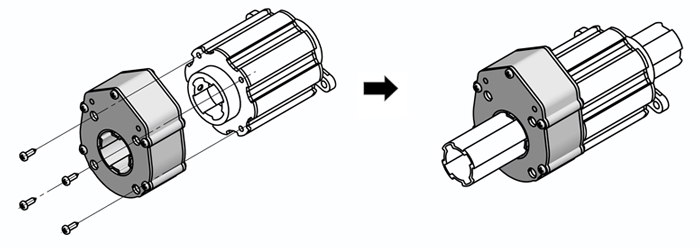

【ワンウェイクラッチ付回転ユニット（型式：GPACM28-003）取付方法】

手順１	手順２	手順３	手順４

ワンウェイクラッチ付回転（型式：GPACM28-003）を用意します。	リリースプレートが下に来るように置きます。	4か所のボルト（タッピングネジM3.5×10）を外します。	ボルトを外した面に、回転ダンパー（型式：GPACM28-004）を置き、穴同士が重なるようにします。
手順5	手順6	手順7

手順３で取り外したボルトを、回転ダンパーの穴から、回転ダンパーの底まで挿入します。	プラスドライバーを用いて、ダンパーの底で回転ユニットと締結します。（直径Φ5以下のドライバーをご利用ください）	この状態で、アルミパイプフレームに取り付け、ご利用ください。
