オムロン製安全スイッチ接触タイプ［D4SL-N］安全柵開き戸・折れ戸ユニット取付用板金
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 当日出荷可能
- 通常価格(税別)
- 695円 ～ 1,624円
- 税込価格
- 765円 ～ 1,786円
【特長】・オムロン製の安全スイッチ接触タイプD4SL-Nシリーズとミスミ安全柵...
-
- 種類：
- 安全スイッチ（接触）関連
-
- スイッチタイプ：
- D4SL-N
-
- 材質証明書：
- 対象
外形図・規格表
AHPTKH
[ ! ]安全スイッチ本体・キー・締結部品の組み合わせ例はこちら
| No.（シリーズ） | キー種類 | 本体用板金 | キー用板金 |
| ６シリーズ用 | D4SL-NK2 （クッションゴムなし） | SHPTAH6-D4SL-NK2 | AHPTKH6-D4SL-NK2 |
| D4SL-NK2G （クッションゴムあり） | SHPTAH6-D4SL-NK2G | AHPTKH6-D4SL-NK2G | |
| ８シリーズ用 | D4SL-NK2 （クッションゴムなし） | SHPTAH8-D4SL-NK2 | AHPTKH8-D4SL-NK2 |
| D4SL-NK2G （クッションゴムあり） | SHPTAH8-D4SL-NK2G | AHPTKH8-D4SL-NK2G |
| Type | 材質 | 表面処理 |
| SHPTAH | SUS304 | ー |
| AHPTKH | A5052-O | 白アルマイト |
| 型番 | ー | キー型番 |
| SHPTAH6 | ー | D4SLーNK2 |
| 型番 | キー型番 | 適合ボルト・ナット | 質量 (g) | \基準単価 | ||||||
| 本体/キー取付用 | アルミフレーム取付用 | |||||||||
| Type | No. | ボルト | 数量 | ボルト | 数量 | ナット | 数量 | |||
| SHPTAH (本体用) | 6 | D4SL-NK2 | SCB4-30 | 2 | SCB5-12 | 4 | SHNTP6-5 | 4 | 271.3 | 1,535 |
| D4SL-NK2G | 1,535 | |||||||||
| 8 | D4SL-NK2 | SCB5-15 | SHNTP8-5 | 282.5 | 1,622 | |||||
| D4SL-NK2G | 1,624 | |||||||||
| AHPTKH (キー用) | 6 | D4SL-NK2 | SCB4-6 | SCB5-12 | SHNTP6-5 | 22.6 | 695 | |||
| D4SL-NK2G | SCB4-10 | 695 | ||||||||
| 8 | D4SL-NK2 | SCB4-6 | SCB5-15 | SHNTP8-5 | 22.6 | 715 | ||||
| D4SL-NK2G | SCB4-10 | 695 | ||||||||

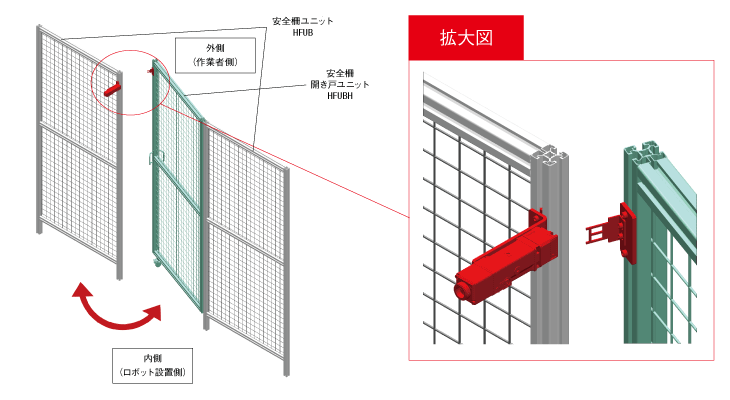

（図は外側から見て左開き用）
[ ! ]安全スイッチは内側（ロボット設置側）に設置してください。
[ ! ]安全スイッチ・キーは付属しません。
型番リスト
- 表示件数:
| 型番 |
対応フレームシリーズ |
用途 |
板金材質 |
板金表面処理 |
取付先キー型番 |
材質証明書：材質 |
材質証明書：表面処理 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
6
|
キー取付用
|
A5052-O
|
白アルマイト
|
D4SL-NK2
|
A5052-O
|
白アルマイト
| 1個 | 695円(
765円
) | 在庫品1日目 当日出荷可能 | |
6
|
キー取付用
|
A5052-O
|
白アルマイト
|
D4SL-NK2G
|
A5052-O
|
白アルマイト
| 1個 | 695円(
765円
) | 在庫品1日目 当日出荷可能 | |
8
|
キー取付用
|
A5052-O
|
白アルマイト
|
D4SL-NK2
|
A5052-O
|
白アルマイト
| 1個 | 715円(
787円
) | 在庫品1日目 当日出荷可能 | |
8
|
キー取付用
|
A5052-O
|
白アルマイト
|
D4SL-NK2G
|
A5052-O
|
白アルマイト
| 1個 | 695円(
765円
) | 在庫品1日目 当日出荷可能 | |
6
|
本体取付用
|
SUS304
|
-
|
D4SL-NK2
|
SUS304
|
-
| 1個 | 1,535円(
1,689円
) | 在庫品1日目 当日出荷可能 | |
6
|
本体取付用
|
SUS304
|
-
|
D4SL-NK2G
|
SUS304
|
-
| 1個 | 1,535円(
1,689円
) | 在庫品1日目 当日出荷可能 | |
8
|
本体取付用
|
SUS304
|
-
|
D4SL-NK2
|
SUS304
|
-
| 1個 | 1,622円(
1,784円
) | 在庫品1日目 当日出荷可能 | |
8
|
本体取付用
|
SUS304
|
-
|
D4SL-NK2G
|
SUS304
|
-
| 1個 | 1,624円(
1,786円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【特長】
・オムロン製の安全スイッチ接触タイプD4SL-Nシリーズとミスミ安全柵開き戸ユニット・折れ戸ユニット（6・8シリーズ）を取り付ける専用板金です
・アルミフレーム、安全柵は付属しません
・ミスミのアルミフレーム（6・8シリーズ）・安全柵（6・8シリーズ）開き戸ユニット、折れ戸ユニットに取付可能です
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
