オムロン製安全スイッチ接触タイプ［D4SL-N］安全柵スライド・吊り引き戸ユニット取付用板金
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 当日出荷可能
- 通常価格(税別)
- 722円 ～ 1,089円
- 税込価格
- 794円 ～ 1,198円
【特長】・オムロン製の安全スイッチ接触タイプD4SL-Nシリーズとミスミ安全柵...
-
- 種類：
- 安全スイッチ（接触）関連
-
- 板金材質：
- A5052-O
-
- 板金表面処理：
- 白アルマイト
-
- スイッチタイプ：
- D4SL-N
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- A5052-O
-
- 材質証明書：表面処理：
- 白アルマイト

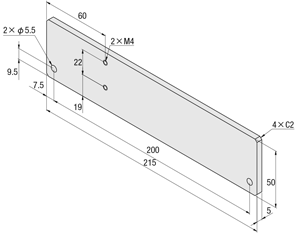

外形図・規格表
AHPTKS
[ ! ]安全スイッチ本体・キー・締結部品の組み合わせ例はこちら
| No.（シリーズ） | 取付キー種類 | 本体用板金 | キー用板金 |
| ６シリーズ用 | D4SL-NK2 （クッションゴムなし） | AHPTAS6-D4SL | AHPTKS6-D4SL-NK2 |
| D4SL-NK2G （クッションゴムあり） | AHPTKS6-D4SL-NK2G | ||
| 8シリーズ用 | D4SL-NK2 （クッションゴムなし） | AHPTAS8-D4SL  | 6シリーズ用が ８シリーズと兼用です |
| D4SL-NK2G （クッションゴムあり） |
| Type | 材質 | 表面処理 |
| AHPTAS | A5052-O | 白アルマイト |
| AHPTKS |
| 型番 | ー | スイッチタイプ |
| AHPTAS6 | ー | D4SL |
| 型番 | スイッチタイプ/キー型番 | 適合ボルト・ナット | 質量 (g) | \基準単価 | ||||||
| 本体/キー取付用 | アルミフレーム取付用 | |||||||||
| Type | No. | ボルト | 数量 | ボルト | 数量 | ナット | 数量 | |||
| AHPTAS (本体用) | 6 | D4SL | SCB4-30 | 2 | SCB5-12 | 4 | SHNTP6-5 | 4 | 144 | 1,062 |
| 8 | SCB5-15 | SHNTP8-5 | 114.9 | 1,089 | ||||||
| AHPTKS6 (キー用) | D4SL-NK2 | SCB4-8 | SCB5-12 | SHNTP6-5 | 37.8 | 819 | ||||
| D4SL-NK2G | SCB4-10 | SCB5-15 | SHNTP8-5 | 36.7 | 722 | |||||

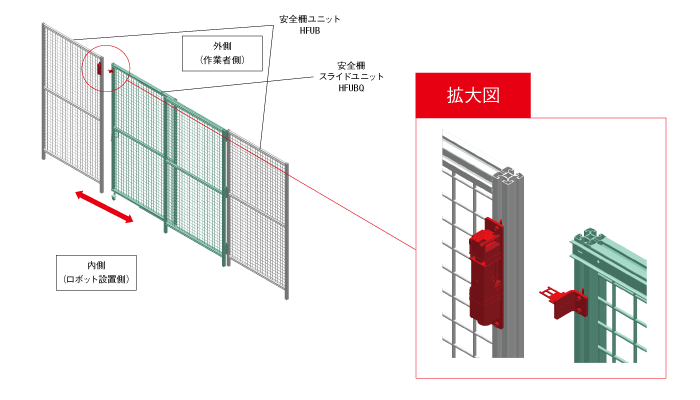

（図は外側から見て左開き用）
[ ! ]安全スイッチは内側（ロボット設置側）に設置してください。
[ ! ]安全スイッチ・キーは付属しません。
型番リスト
- 表示件数:
| 型番 |
対応フレームシリーズ |
用途 |
取付先キー型番 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
6
|
本体取付用
|
兼用
| 1個 | 1,062円(
1,168円
) | 在庫品1日目 当日出荷可能 | |
8
|
本体取付用
|
兼用
| 1個 | 1,089円(
1,198円
) | 在庫品1日目 当日出荷可能 | |
6
|
キー取付用
|
D4SL-NK2
| 1個 | 819円(
901円
) | 在庫品1日目 当日出荷可能 | |
6
|
キー取付用
|
D4SL-NK2G
| 1個 | 722円(
794円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【特長】
・オムロン製の安全スイッチ接触タイプD4SL-Nシリーズとミスミ安全柵スライドユニット・吊り引き戸ユニット（6・8シリーズ）を取り付ける専用板金です
・アルミフレーム、安全柵は付属しません
・ミスミのアルミフレーム（6・8シリーズ）・安全柵（6・8シリーズ）スライドユニット・吊り引き戸ユニットに取付可能です
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
