IDEC製安全スイッチ接触タイプ［HS6B］安全柵開き戸・折れ戸ユニット取付用板金
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 当日出荷可能
- 通常価格(税別)
- 608円 ～ 1,114円
- 税込価格
- 669円 ～ 1,225円
【特長】・IDEC製の安全スイッチ接触タイプHS6Bシリーズとミスミ安全柵開き...
-
- 種類：
- 安全スイッチ（接触）関連
-
- 板金材質：
- A5052-O
-
- 板金表面処理：
- 白アルマイト
-
- スイッチタイプ：
- HS6B
-
- 取付先キー型番：
- HS9Z-A62
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- A5052-O
-
- 材質証明書：表面処理：
- 白アルマイト
外形図・規格表
AHPTKH
[ ! ]安全スイッチ本体・キー・締結部品の組み合わせ例はこちら
| No.（シリーズ） | 扉開き方向 | 本体用板金 | キー用板金 |
| ６シリーズ用 | 左開き用 | AHPTAH6-HS6B-A62-L | AHPTKH6-HS6B-A62 |
| 右開き用 | AHPTAH6-HS6B-A62-R | ||
| ８シリーズ用 | 左開き用 | AHPTAH8-HS6B-A62-L | AHPTKH8-HS6B-A62 |
| 右開き用 | AHPTAH8-HS6B-A62-R |
| Type | 材質 | 表面処理 |
| AHPTAH | A5052-O | 白アルマイト |
| AHPTKH |
| 型番 | ー | スイッチタイプ | ー | キー末尾型番 | ー | 扉開き方向 |
| AHPTAH6 | ー | HS6B | ー | A62 | ー | L |
| 型番 | スイッチ タイプ | キー 末尾型番 | 扉開き 方向 | 適合ボルト・ナット | 質量 (g) | \基準単価 | ||||||
| 本体/キー取付用 | アルミフレーム取付用 | |||||||||||
| Type | No. | ボルト | 数量 | ボルト | 数量 | ナット | 数量 | |||||
| AHPTAH (本体用) | 6 | HS6B | A62 | L(左開き) | SCB4-15 | 2 | SCB5-12 | 4 | SHNTP6-5 | 4 | 55.6 | 751 |
| R(右開き) | 751 | |||||||||||
| 8 | L(左開き) | SCB5-15 | SHNTP8-5 | 72.1 | 1,114 | |||||||
| R(右開き) | 1,114 | |||||||||||
| AHPTKH (キー用) | 6 | ー | SCB4-10 | SCB5-12 | SHNTP6-5 | 16.8 | 608 | |||||
| 8 | SCB5-15 | SHNTP8-5 | 19.8 | 616 | ||||||||

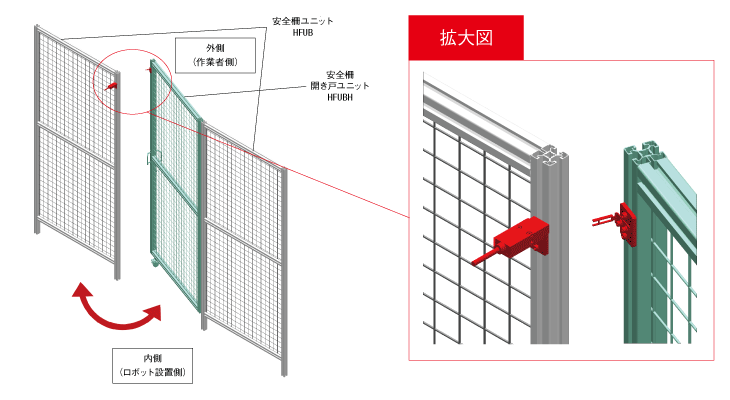

（図は外側から見て左開き用）
[ ! ]安全スイッチは内側（ロボット設置側）に設置してください。
[ ! ]安全スイッチ・キーは付属しません。
型番リスト
- 表示件数:
| 型番 |
対応フレームシリーズ |
扉開き方向 |
用途 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
6
|
左開き
|
本体取付用
| 1個 | 751円(
826円
) | 在庫品1日目 当日出荷可能 | |
6
|
右開き
|
本体取付用
| 1個 | 751円(
826円
) | 在庫品1日目 当日出荷可能 | |
8
|
左開き
|
本体取付用
| 1個 | 1,114円(
1,225円
) | 在庫品1日目 当日出荷可能 | |
8
|
右開き
|
本体取付用
| 1個 | 1,114円(
1,225円
) | 在庫品1日目 当日出荷可能 | |
6
|
-
|
キー取付用
| 1個 | 608円(
669円
) | 在庫品1日目 当日出荷可能 | |
8
|
-
|
キー取付用
| 1個 | 616円(
678円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【特長】
・IDEC製の安全スイッチ接触タイプHS6Bシリーズとミスミ安全柵開き戸ユニット・折れ戸ユニット（6・8シリーズ）を取り付ける専用板金です
・アルミフレーム、安全柵は付属しません
・ミスミのアルミフレーム（6・8シリーズ）・安全柵（6・8シリーズ）開き戸ユニット、折れ戸ユニットに取付可能です
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
