IDEC製安全スイッチ接触タイプ［HS6B］安全柵スライド・吊り引き戸ユニット取付用板金
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 当日出荷可能
- 通常価格(税別)
- 747円 ～ 900円
- 税込価格
- 822円 ～ 990円
【特長】・IDEC製の安全スイッチ接触タイプHS6Bシリーズとミスミ安全柵スラ...
-
- 種類：
- 安全スイッチ（接触）関連
-
- スイッチタイプ：
- HS6B
-
- 取付先キー型番：
- HS9Z-A62
-
- 材質証明書：
- 対象

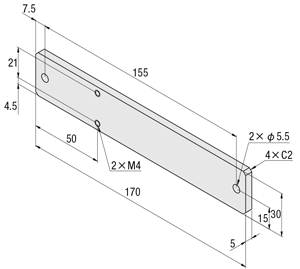

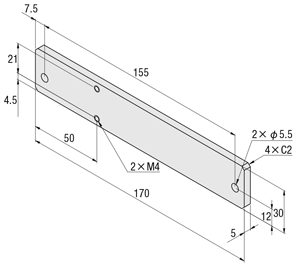

外形図・規格表
SHPTKS
[ ! ]安全スイッチ本体・キー・締結部品の組み合わせ例はこちら
| No.（シリーズ） | 本体用板金 | キー用板金 |
| ６シリーズ用 | AHPTAS6-HS6B-A62 | SHPTKS6-HS6B-A62 |
| ８シリーズ用 | AHPTAS8-HS6B-A62 | SHPTKS8-HS6B-A62 |
| Type | 材質 | 表面処理 |
| AHPTAS | A5052-O | 白アルマイト |
| SHPTKS | SUS304 | ー |
| 型番 | ー | スイッチタイプ | ー | キー末尾型番 |
| AHPTAS6 | ー | HS6B | ー | A62 |
| 型番 | スイッチ タイプ | キー 末尾型番 | 適合ボルト・ナット | 質量 (g) | \基準単価 | ||||||
| 本体/キー取付用 | アルミフレーム取付用 | ||||||||||
| Type | No. | ボルト | 数量 | ボルト | 数量 | ナット | 数量 | ||||
| AHPTAS (本体用) | 6 | HS6B | A62 | SCB4-15 | 2 | SCB5-12 | 4 | SHNTP6-5 | 4 | 67.9 | 900 |
| 8 | SCB5-15 | SHNTP8-5 | 900 | ||||||||
| SHPTKS (キー用) | 6 | SCB4-8 | SCB5-12 | SHNTP6-5 | 39.6 | 747 | |||||
| 8 | SCB5-15 | SHNTP8-5 | 46.3 | 754 | |||||||

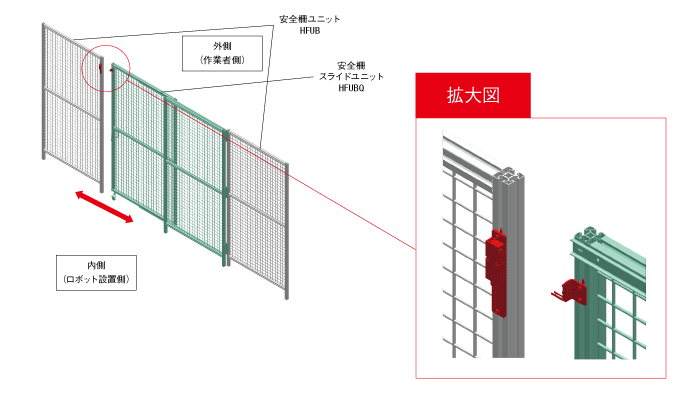

（図は外側から見て左開き用）
[ ! ]安全スイッチは内側（ロボット設置側）に設置してください。
[ ! ]安全スイッチ・キーは付属しません。
型番リスト
- 表示件数:
| 型番 |
対応フレームシリーズ |
用途 |
板金材質 |
板金表面処理 |
材質証明書：材質 |
材質証明書：表面処理 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
6
|
本体取付用
|
A5052-O
|
白アルマイト
|
A5052-O
|
白アルマイト
| 1個 | 900円(
990円
) | 在庫品1日目 当日出荷可能 | |
8
|
本体取付用
|
A5052-O
|
白アルマイト
|
A5052-O
|
白アルマイト
| 1個 | 900円(
990円
) | 在庫品1日目 当日出荷可能 | |
6
|
キー取付用
|
SUS304
|
-
|
SUS304
|
-
| 1個 | 747円(
822円
) | 在庫品1日目 当日出荷可能 | |
8
|
キー取付用
|
SUS304
|
-
|
SUS304
|
-
| 1個 | 754円(
829円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【特長】
・IDEC製の安全スイッチ接触タイプHS6Bシリーズとミスミ安全柵スライドユニット・吊り引き戸ユニット（6・8シリーズ）を取り付ける専用板金です
・アルミフレーム、安全柵は付属しません
・ミスミのアルミフレーム（6・8シリーズ）・安全柵（6・8シリーズ）スライドユニット、吊り引き戸ユニットに取付可能です
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
