IDEC製安全スイッチ接触タイプ［HS5D］安全柵開き戸・折れ戸ユニット取付用板金
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
- 当日出荷可能
- 通常価格(税別)
- 670円 ～ 1,085円
- 税込価格
- 737円 ～ 1,194円
【特長】・IDEC製の安全スイッチ接触タイプHS5Dシリーズとミスミ安全柵開き...
-
- 種類：
- 安全スイッチ（接触）関連
-
- 板金材質：
- A5052-O
-
- 板金表面処理：
- 白アルマイト
-
- スイッチタイプ：
- HS5D
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- A5052-O
-
- 材質証明書：表面処理：
- 白アルマイト
外形図・規格表
AHPTKH
[ ! ]安全スイッチ本体・キー・締結部品の組み合わせ例はこちら
| No.（シリーズ） | 組み合わせキー | 扉開き方向 | 本体用板金 | キー用板金 | ||
| ６シリーズ用 | HS9Z-A52 （クッションゴムなし） | 左開き用 | AHPTAH6-HS5D-A52-L |  | AHPTKH6-HS5D-A52 |  |
| 右開き用 | AHPTAH6-HS5D-A52-R |  | ||||
| HS9Z-A52A （クッションゴムあり） | ー | AHPTAH6-HS5D-A52A |  | AHPTKH6-HS5D-A52A |  | |
| ８シリーズ用 | HS9Z-A52 （クッションゴムなし） | 左開き用 | AHPTAH8-HS5D-A52-L |  | AHPTKH8-HS5D-A52 |  |
| 右開き用 | AHPTAH8-HS5D-A52-R |  | ||||
| HS9Z-A52A （クッションゴムあり） | ー | AHPTAH8-HS5D-A52A |  | AHPTKH8-HS5D-A52A |  | |
| Type | 材質 | 表面処理 |
| AHPTAH | A5052-O | 白アルマイト |
| AHPTKH |
| 型番 | ー | スイッチタイプ | ー | キー末尾型番 |
| AHPTKH6 | ー | HS5D | ー | A52A |
■本体取付用
| 型番 | スイッチタイプ | キー末尾型番 | 扉開き 方向 | 適合ボルト・ナット | 質量 (g) | \標準単価 | ||||||
| 本体取付用 | アルミフレーム取付用 | |||||||||||
| Type | No. | ボルト | 数量 | ボルト | 数量 | ナット | 数量 | |||||
| AHPTAH （本体用） | 6 | HS5D | A52 | L （左開き） | SCB4-30 | 2 | SCB5-12 | 4 | SHNTP6-5 | 4 | 84.7 | 994 |
| 8 | SCB5-15 | SHNTP8-5 | 101.4 | 1,085 | ||||||||
| 6 | R （右開き） | SCB5-12 | SHNTP6-5 | 84.7 | 994 | |||||||
| 8 | SCB5-15 | SHNTP8-5 | 101.4 | 1,085 | ||||||||
| 6 | A52A | ー | SCB5-12 | SHNTP6-5 | 70.7 | 709 | ||||||
| 8 | SCB5-15 | SHNTP8-5 | 74.5 | 722 | ||||||||
■キー取付用
| 型番 | スイッチタイプ | キー末尾型番 | 適合ボルト・ナット | 質量 (g) | \標準単価 | ||||||
| キー取付用 | アルミフレーム取付用 | ||||||||||
| Type | No. | ボルト | 数量 | ボルト | 数量 | ナット | 数量 | ||||
| AHPTKH （キー用） | 6 | HS5D | A52 | SHFBS4-8 | 1 | SCB5-12 | 4 | SHNTP6-5 | 4 | 25.5 | 680 |
| 8 | SCB5-15 | SHNTP8-5 | 32.1 | 716 | |||||||
| 6 | A52A | SCB4-10 | SCB5-12 | SHNTP6-5 | 19.3 | 670 | |||||
| 8 | SCB5-15 | SHNTP8-5 | 27.4 | 677 | |||||||

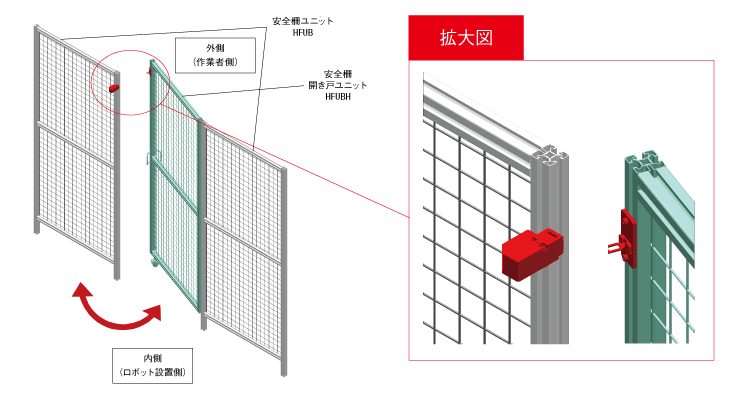

（図は外側から見て左開き用）
[ ! ]安全スイッチは内側（ロボット設置側）に設置してください。
[ ! ]安全スイッチ・キーは付属しません。
型番リスト
- 表示件数:
| 型番 |
対応フレームシリーズ |
扉開き方向 |
用途 |
取付先キー型番 | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
6
|
左開き
|
本体取付用
|
HS9Z-A52
| 1個 | 994円(
1,093円
) | 在庫品1日目 当日出荷可能 | |
6
|
右開き
|
本体取付用
|
HS9Z-A52
| 1個 | 994円(
1,093円
) | 在庫品1日目 当日出荷可能 | |
6
|
-
|
本体取付用
|
HS9Z-A52A
| 1個 | 709円(
780円
) | 在庫品1日目 当日出荷可能 | |
8
|
左開き
|
本体取付用
|
HS9Z-A52
| 1個 | 1,085円(
1,194円
) | 在庫品1日目 当日出荷可能 | |
8
|
右開き
|
本体取付用
|
HS9Z-A52
| 1個 | 1,085円(
1,194円
) | 在庫品1日目 当日出荷可能 | |
8
|
-
|
本体取付用
|
HS9Z-A52A
| 1個 | 722円(
794円
) | 在庫品1日目 当日出荷可能 | |
6
|
-
|
キー取付用
|
HS9Z-A52
| 1個 | 680円(
748円
) | 在庫品1日目 当日出荷可能 | |
6
|
-
|
キー取付用
|
HS9Z-A52A
| 1個 | 670円(
737円
) | 在庫品1日目 当日出荷可能 | |
8
|
-
|
キー取付用
|
HS9Z-A52
| 1個 | 716円(
788円
) | 在庫品1日目 当日出荷可能 | |
8
|
-
|
キー取付用
|
HS9Z-A52A
| 1個 | 677円(
745円
) | 在庫品1日目 当日出荷可能 |
Loading...
詳細情報
基本情報
【特長】
・IDEC製の安全スイッチ接触タイプHS5Dシリーズとミスミ安全柵開き戸ユニット・折れ戸ユニット（6・8シリーズ）を取り付ける専用板金です
・アルミフレーム、安全柵は付属しません
・ミスミのアルミフレーム（6・8シリーズ）・安全柵（6・8シリーズ）開き戸ユニット、折れ戸ユニットに取付可能です
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
