ミスミ

MISUMI economy

ミスミ

【エコノミーシリーズ】 RoHS対応 圧造ヒンジピン ツバ付止め輪タイプ

【エコノミーシリーズ】 RoHS対応 圧造ヒンジピン ツバ付止め輪タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
  • 当日出荷可能
評価 5.0平均満足度5.0 この商品のレビューをみる（1件）
通常価格(税別)
229円 ～ 459円
税込価格
252円 ～ 505円

【まとめ買いでお得】1個からご購入いただけます。10個以上のまとめ買いで従来比...

詳細情報を確認する

(i)ご注意

  • 本商品はRoHS対応品です。
  • ステンレスの圧造製作の為、磁化する可能性があります。
  • 両端面にダイスマークが残ります。

型番

未確定58件の候補があります。

Loading...

外形図・規格表

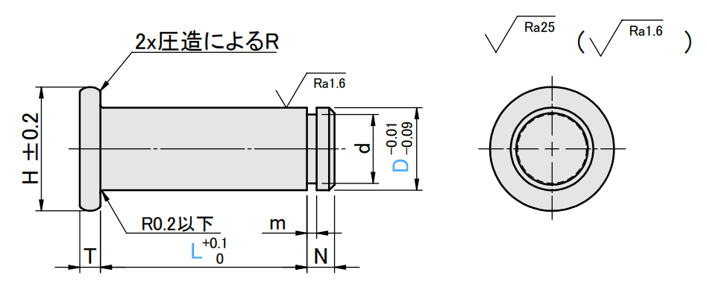

外形図

Type[ M ]材質[ A ]付属品
E-GMSHCDGSUSXM7
（SUS304相当）		止め輪[ M ]SUS304

規格表

型番-L
E-GMSHCDG3-10
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式L
選択		mNｄTH付属止め輪¥単価
TypeD 許容差 許容差 許容差 許容差形状JIS呼び1~9個10~49個50~99個100~499個500個~
E-GMSHCDG310121415161820222530 0.5
 ＋0.1
    0
2±0.12
＋0.075
   0
1.5±0.15.5E型No.2229140704942
40.736.5No.3262160805648
5 15161820222530 48No.4
6 151618202225303540455059No.5295180906354
80.93±0.27
＋0.09
   0
2±0.212No.73932401208472
10 1820222530354045501.15
 ＋0.14
    0
9.6
   0
  -0.09
14C型No.104592801409884

製品比較情報


当社類似品
SHCDG
エコノミーシリーズ
E-GMSHCDG
最低発注数量
1
1
材質
SUS304
SUSXM7
（SUS304相当）
固定方法
止め輪
止め輪
付属品
止め輪付属
（SUS304）
止め輪付属
（SUS304）
寸法
軸径公差
g6
-0.01
-0.09
首下形状
ニゲ溝
R0.2以下
RoHS10
対応
対応

型番リスト

表示件数:
  1. 1
型番
軸径 D(mm)
L寸法(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
3
10
10

1個

229円( 252円 )

在庫品1日目

当日出荷可能

3
12
10

1個

229円( 252円 )

在庫品1日目

当日出荷可能

3
14
10

1個

229円( 252円 )

在庫品1日目

当日出荷可能

3
15
10

1個

229円( 252円 )

在庫品1日目

当日出荷可能

3
16
10

1個

229円( 252円 )

在庫品1日目

当日出荷可能

3
18
10

1個

229円( 252円 )

在庫品1日目

当日出荷可能

3
20
10

1個

229円( 252円 )

在庫品1日目

当日出荷可能

3
22
10

1個

229円( 252円 )

在庫品1日目

当日出荷可能

3
25
10

1個

229円( 252円 )

在庫品1日目

当日出荷可能

3
30
10

1個

229円( 252円 )

在庫品1日目

当日出荷可能

4
10
10

1個

262円( 288円 )

在庫品1日目

当日出荷可能

4
12
10

1個

262円( 288円 )

在庫品1日目

当日出荷可能

4
14
10

1個

262円( 288円 )

在庫品1日目

当日出荷可能

4
15
10

1個

262円( 288円 )

在庫品1日目

当日出荷可能

4
16
10

1個

262円( 288円 )

在庫品1日目

当日出荷可能

4
18
10

1個

262円( 288円 )

在庫品1日目

当日出荷可能

4
20
10

1個

262円( 288円 )

在庫品1日目

当日出荷可能

4
22
10

1個

262円( 288円 )

在庫品1日目

当日出荷可能

4
25
10

1個

262円( 288円 )

在庫品1日目

当日出荷可能

4
30
10

1個

262円( 288円 )

在庫品1日目

当日出荷可能

5
15
10

1個

262円( 288円 )

在庫品1日目

当日出荷可能

5
16
10

1個

262円( 288円 )

在庫品1日目

当日出荷可能

5
18
10

1個

262円( 288円 )

在庫品1日目

当日出荷可能

5
20
10

1個

262円( 288円 )

在庫品1日目

当日出荷可能

5
22
10

1個

262円( 288円 )

在庫品1日目

当日出荷可能

5
25
10

1個

262円( 288円 )

在庫品1日目

当日出荷可能

5
30
10

1個

262円( 288円 )

在庫品1日目

当日出荷可能

6
15
10

1個

295円( 325円 )

在庫品1日目

当日出荷可能

6
16
10

1個

295円( 325円 )

在庫品1日目

当日出荷可能

6
18
10

1個

295円( 325円 )

在庫品1日目

当日出荷可能

6
20
10

1個

295円( 325円 )

在庫品1日目

当日出荷可能

6
22
10

1個

295円( 325円 )

在庫品1日目

当日出荷可能

6
25
10

1個

295円( 325円 )

在庫品1日目

当日出荷可能

6
30
10

1個

295円( 325円 )

在庫品1日目

当日出荷可能

6
35
10

1個

295円( 325円 )

在庫品1日目

当日出荷可能

6
40
10

1個

295円( 325円 )

在庫品1日目

当日出荷可能

6
45
10

1個

295円( 325円 )

在庫品1日目

当日出荷可能

6
50
10

1個

295円( 325円 )

在庫品1日目

当日出荷可能

8
15
10

1個

393円( 432円 )

在庫品1日目

当日出荷可能

8
16
10

1個

393円( 432円 )

在庫品1日目

当日出荷可能

8
18
10

1個

393円( 432円 )

在庫品1日目

当日出荷可能

8
20
10

1個

393円( 432円 )

在庫品1日目

当日出荷可能

8
22
10

1個

393円( 432円 )

在庫品1日目

当日出荷可能

8
25
10

1個

393円( 432円 )

在庫品1日目

当日出荷可能

8
30
10

1個

393円( 432円 )

在庫品1日目

当日出荷可能

8
35
10

1個

393円( 432円 )

在庫品1日目

当日出荷可能

8
40
10

1個

393円( 432円 )

在庫品1日目

当日出荷可能

8
45
10

1個

393円( 432円 )

在庫品1日目

当日出荷可能

8
50
10

1個

393円( 432円 )

在庫品1日目

当日出荷可能

10
18
10

1個

459円( 505円 )

在庫品1日目

当日出荷可能

10
20
10

1個

459円( 505円 )

在庫品1日目

当日出荷可能

10
22
10

1個

459円( 505円 )

在庫品1日目

当日出荷可能

10
25
10

1個

459円( 505円 )

在庫品1日目

当日出荷可能

10
30
10

1個

459円( 505円 )

在庫品1日目

当日出荷可能

10
35
10

1個

459円( 505円 )

在庫品1日目

当日出荷可能

10
40
10

1個

459円( 505円 )

在庫品1日目

当日出荷可能

10
45
10

1個

459円( 505円 )

在庫品1日目

当日出荷可能

10
50
10

1個

459円( 505円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【まとめ買いでお得】1個からご購入いただけます。10個以上のまとめ買いで従来比最大52％プライスダウン、お得に部品調達可能です。

(i)ご注意

  • 本商品はRoHS対応品です。
  • ステンレスの圧造製作の為、磁化する可能性があります。
  • 両端面にダイスマークが残ります。

カタログ


  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【エコノミーシリーズ】 RoHS対応 圧造ヒンジピン ツバ付止め輪タイプ

【エコノミーシリーズ】 RoHS対応 圧造ヒンジピン ツバ付止め輪タイプ

    【エコノミーシリーズ】 RoHS対応 ヒンジピン L寸指定 ツバ付止め輪タイプ

    【エコノミーシリーズ】 RoHS対応 ヒンジピン L寸指定 ツバ付止め輪タイプ

      【エコノミーシリーズ】 RoHS対応 ヒンジピン L寸指定 ストレート止め輪タイプ

      【エコノミーシリーズ】 RoHS対応 ヒンジピン L寸指定 ストレート止め輪タイプ

        【エコノミーシリーズ】 RoHS対応 ヒンジピン ツバ付止め輪タイプ

        【エコノミーシリーズ】 RoHS対応 ヒンジピン ツバ付止め輪タイプ

          【エコノミーシリーズ】 RoHS対応 ヒンジピン ストレート止め輪タイプ

          【エコノミーシリーズ】 RoHS対応 ヒンジピン ストレート止め輪タイプ

            【クリーン洗浄品】ヒンジピン ツバ付止め輪タイプ

            【クリーン洗浄品】ヒンジピン ツバ付止め輪タイプ

              【クリーン洗浄品】ヒンジピン ツバ付止めねじタイプ

              【クリーン洗浄品】ヒンジピン ツバ付止めねじタイプ

                【クリーン洗浄品】ヒンジピン ツバ付ナット止めタイプ

                【クリーン洗浄品】ヒンジピン ツバ付ナット止めタイプ

                  【クリーン洗浄品】ヒンジピン ストレート止め輪タイプ

                  【クリーン洗浄品】ヒンジピン ストレート止め輪タイプ

                    【クリーン洗浄品】ヒンジピン ツバ付割ピン止めタイプ

                    【クリーン洗浄品】ヒンジピン ツバ付割ピン止めタイプ

                      【クリーン洗浄品】ヒンジピン　ツバ付めねじタイプ

                      【クリーン洗浄品】ヒンジピン　ツバ付めねじタイプ

                        【クリーン洗浄品】ヒンジピン 六角穴ツバ付ナット止めタイプ

                        【クリーン洗浄品】ヒンジピン 六角穴ツバ付ナット止めタイプ

                          【クリーン洗浄品】ローラピン　止め輪タイプ

                          【クリーン洗浄品】ローラピン　止め輪タイプ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 229円～ - - 180円～ 140円～ - - - - - - - -
                            通常出荷日 在庫品1日目   当日出荷可能 6日目   6日目   在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 3日目～   5日目～   3日目～   3日目～   3日目～   5日目～   6日目   5日目
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 該当なし 該当なし 該当なし 該当なし 該当なし - - - - - - - -
                            基本形状 ツバ付 ツバ付 ストレート ツバ付 ストレート ツバ付 ツバ付 ツバ付 ストレート ツバ付 ツバ付 ツバ付 ストレート
                            固定方法 止め輪 止め輪 止め輪 止め輪 止め輪 止め輪 止めねじ(平面取り／Dカット) ナット止め(おねじ) 止め輪 割りピン めねじ ナット止め(おねじ) 止め輪
                            材質 ステンレス ステンレス ステンレス 鉄 鉄 - - - - - - - ステンレス

                            【エコノミーシリーズ】 RoHS対応 圧造ヒンジピン ツバ付止め輪タイプのレビュー

                            評価 5.0 平均満足度：5.0 1件のレビュー
                            1. 星５
                              100%
                            2. 星４
                              0%
                            3. 星３
                              0%
                            4. 星２
                              0%
                            5. 星１
                              0%
                            治具シャフトとして使用
                            評価 5.0満足度：5.02024/12/02
                            治具に開閉ｶﾊﾞｰを取付けするため、開閉シャフト軸として使用する。

                            もっと読む 閉じる

                            0人が参考にしています。

                            このレビューは参考になりましたか？  参考になった Loading... ご意見ありがとうございました。 処理中にエラーが発生しました。再度ボタンをクリックしてください。

                            1件全て見る
