【クリーン洗浄品】ヘリカルギア モジュール3.0 軸穴指定タイプ

【クリーン洗浄品】ヘリカルギア モジュール3.0 軸穴指定タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • CADデータダウンロードに関して3D図面上歯形状は生成されません、尚基準円は3D図面上にありますのでそちらご参考ください。
  • 静音性の比較動画を公開しました。
    商品紹介動画

型番

未確定470件の候補があります。

Loading...

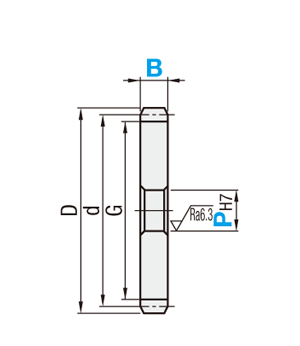

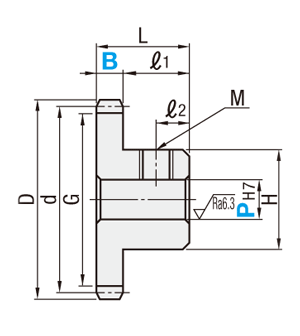

外形図・規格表

歯車形状
A形
B形
●軸穴仕様(選択可能歯車形状)
丸穴(A形 B形)丸穴＋タップ
(B形)		キー溝穴(A形)キー溝穴＋タップ
(B形)

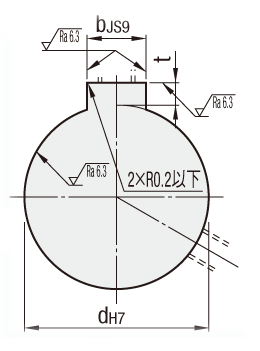

[！]キー溝の詳細は寸法表参照。
[！]キー溝と歯の位置関係は一定ではありません。
歯車緒言
歯車基準断面歯直角
モジュール3.0
圧力角20°
ねじれ角19°31′42″
歯車精度JIS B1702-1 8級相当（旧JIS B 1702 4級）
Type[ M ]材質[ S ]表面処理[ A ]付属品洗浄方法
丸穴丸穴＋タップキー溝穴　キー溝穴＋タップ洗浄方法洗浄環境梱包形態梱包環境
SL-HGEARHBGSL-HGEARBGSL-HGEARKBGS45C無電解ニッケルメッキセットスクリュー
(SCM435 四三酸化鉄皮膜)		脱脂洗浄一般環境防錆梱包一般環境
SH-HGEARHBGSH-HGEARBGSH-HGEARKBG精密洗浄クラス1000脱気2重梱包クラス10
[ ! ]軸穴仕様タップなしタイプをご選定時にはセットスクリュー付属しません。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式－歯数－B－歯車形状－P－ねじれ方向
SL-HGEARHBG3.0－25－30－A－10－LH
SL-HGEARBG3.0－38－30－B－20－RH
SH-HGEARKBG3.0－18－30－A－12－LH
型式歯数B
歯幅		歯車
形状		軸穴径PH7
(指定1mm単位)		ねじれ
方向		d
基準円
直径		D
歯先円
直径		G
歯底円
直径		HLℓ1ℓ2M
(並目)		＊1許容トルク(N・m)
Typeモジュール曲げ強さ歯面強さ
丸穴
丸穴＋タップ		キー溝
キー溝＋タップ
丸穴
(A形・B形)
SL-HGEARHBG
SH-HGEARHBG


丸穴＋タップ
(B形)
SL-HGEARBG
SH-HGEARBG


キー溝穴
(A形)
キー溝＋タップ
(B形)
SL-HGEARKBG
SH-HGEARKBG		3.0 1530A

B		8～248～19LH(左)

RH(右)		47.7553.7540.253648189M4121.339.10
168～288～2350.9356.9343.4339134.0410.62
1754.1160.1146.6142147.0012.28
188～328～2757.3063.3049.8045160.1614.08
198～338～2860.4866.4852.9848173.5216.82
208～388～3363.6669.6656.1652187.0419.02
218～408～3566.8572.8559.3555200.7221.38
228～428～3670.0376.0362.5358214.5523.90
238～448～3773.2179.2165.7161228.5026.58
248～468～3976.3982.3968.8964242.5729.43
258～488～4079.5885.5872.0868256.7432.45
2610～5310～4482.7688.7675.2671M5271.0235.64
2785.9491.9478.4474285.3939.00
2810～5810～4789.1395.1381.6377299.8542.54
2992.3198.3184.8180314.3846.26
3010～6010～5095.49101.4987.9983328.9950.16
32101.86107.8694.3690358.4058.51
33105.04111.0497.54373.2062.97
3412～6312～50108.23114.23100.73M6388.0567.61
35111.41117.41103.91402.9672.45
36114.59120.59107.09417.9177.48
38120.96126.96113.46447.9588.12
39124.14130.14116.64463.0493.73
4012～65127.32133.32119.82478.1699.55
4220～6520～50133.69139.69126.19508.51111.78
44140.06146.06132.56538.99124.83
45143.24149.24135.74554.27131.66
4625～6825～50146.42152.42138.92569.58138.70
48152.79158.79145.29600.28153.41
49155.97161.97148.47615.66161.09
50159.16165.16151.66631.07168.97
5125～6825～50162.34168.34154.84646.50177.07
52165.52171.52158.02661.95185.39
54171.89177.89164.39692.90202.67
55175.07181.07167.57708.41211.64
56178.25184.25170.75723.93220.82
57181.44187.44173.94739.47230.23
58184.62190.62177.12755.02239.86
60190.99196.99183.49786.17259.79
62197.35203.35189.85817.38280.62
63200.54206.54193.04833.00291.38
64203.72209.72196.22848.64302.36
65206.90212.90199.40864.29313.57
6625～70210.08216.08202.58879.94325.01
68216.45222.45208.95911.29348.58
69219.63225.63212.13926.98360.71
70222.82228.82215.32942.68373.07
[ ! ]キー溝＋タップの場合、軸穴径9は製作できません。
[ ! ]歯筋がねじれているため、スラストが発生します。軸方向スラストに耐えうる軸受設計をしてください。
[ ! ]ヘリカルギアは同一ねじれ角の右ねじれと左ねじれでかみ合います。セットでの選定時にはご注意ください。
＊1表記の許容伝達力は任意の条件のもとに計算した参考値です。条件については>>こちらをご参照ください。

追加工

Alterations側面通し穴側面タップ穴側面ザグリ穴
CodeKSC・KFC・KTCQSC・QFC・QTCZFC・ZTC
Spec.
側面に通し穴を追加工します。
指定単位KFC・KTC：1mm単位指定
 K：0.5mm単位指定
K選択 K3.0～K6.0
指定方法 KFC20−K3.5
適用条件
A形
[ ! ]P＋K＋4≦KSC(KFC/KTC)≦G−K−4


B形
規格条件

[ ! ]P＋K＋4≦KSC(KFC/KTC)≦H−K−4



[ ! ]H＋K＋4≦KSC(KFC/KTC)≦G−K−4



・穴数

・穴位置



[ ! ]軸穴仕様により、条件が異なります。>>こちら
歯車の側面にタップ穴を追加工します
指定単位QFC,QTC：1mm単位指定
M選択 M3,M4,M5,M6[ ! ] タップ穴 深サM×2.0
 (B＜M×2.0のときは貫通)
適用条件
A形
指定方法QFC25−M3
規格条件

[ ! ]P＋M＋4≦QSC(QFC/QTC)≦G−M−4

B形

指定方法R側指定：QFC25－M3－RR,
L側指定：QFC25－M3－LL
規格条件

[ ! ]P＋M＋4≦QSC(QFC/QTC)≦H−M−4



[ ! ]H＋M＋4≦QSC(QFC/QTC)≦G−M−4

・穴数

・穴位置


[ ! ]軸穴仕様により、条件が異なります。>>こちら

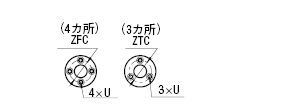

側面にザグリ穴を追加工します。
指定単位ZFC,ZTC：1mm単位指定
U選択 U3,U4,U5,U6

適用条件
A形
指定方法 ZFC20−U3
規格条件

[ ! ]P＋Ux2＋3≦ZFC(ZTC)≦G−Ux2−4

U選択U₁U₂F
36.53.53.5
484.54.5
59.55.55.5
6116.56.5
B形
指定方法R側指定：ZFC20−U3−RR,
L側指定：ZFC20−U3−LL
規格条件

[ ! ]P+Ux2+3≦ZFC(ZTC)≦H−Ux2−4



[ ! ]H+Ux2+4≦ZFC(ZTC)≦G−Ux2−4

・穴数

・穴位置

[ ! ]軸穴仕様により、条件が異なります。>>こちら
￥/1Code700500800
洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


エアブロー(オイルフリー)
使用




防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用





窒素ブロー使用





クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
