仕様・寸法を表示する

追加工・オプション

ミスミ

【クリーン洗浄品】コンベヤ用シャフト

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

精密洗浄
電解研磨＋精密洗浄
脱脂洗浄

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

種類：

コンベヤ用回転軸
材質：

S45C
表面処理：

無電解ニッケルメッキ
材質証明書：

対象
材質証明書：材質：

S45C
材質証明書：表面処理：

無電解ニッケルメッキ

(i)ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

型番

未確定46件の候補があります。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報

外形図・規格表

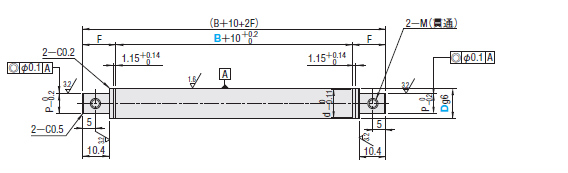

SL-SHCNV12-RE-CVGA-J SH-SHCNV12-RE-CVGA-J
SL-SHCNV12-RE-CVGN-J SH-SHCNV12-RE-CVGN-J
SL-SHCNV15-RE-CVGC-J SH-SHCNV15-RE-CVGC-J
SL-SHCNV15-RE-CVGR-J SH-SHCNV15-RE-CVGR-J

B：ベルト幅

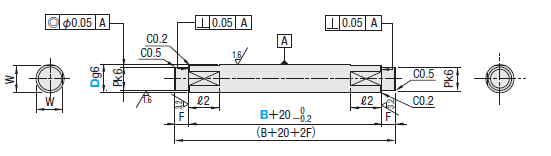

SL-SHCNV15-RE-CVGR-K SH-SHCNV15-RE-CVGR-K

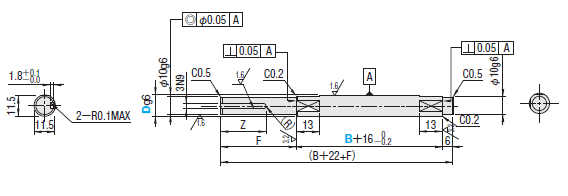

SL-SHCNV12-RE-CVGN-K SH-SHCNV12-RE-CVGN-K

B：ベルト幅

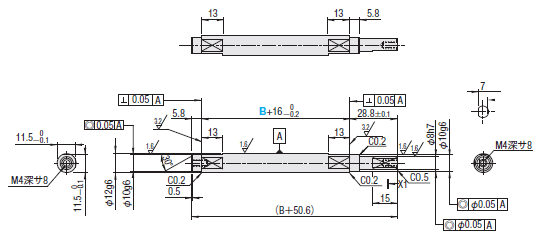

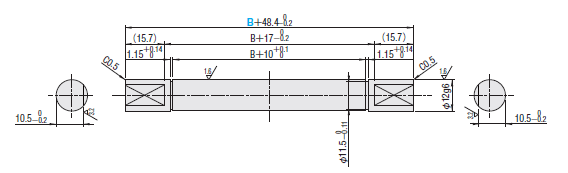

SL-SHCNV12-RE-CVMASM-K SH-SHCNV12-RE-CVMASM-K
SL-SHCNV12-RE-CVMABM-K SH-SHCNV12-RE-CVMABM-K

B：ベルト幅

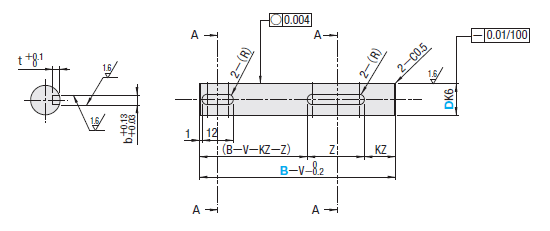

SL-SHCNV12-RE-CVGTA-K SH-SHCNV12-RE-CVGTA-K
SL-SHCNV15-RE-CVGTB-K SH-SHCNV15-RE-CVGTB-K

B：ベルト幅

断面A-A

(2箇所)

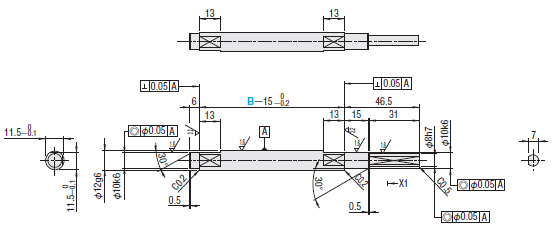

SL-SHCNV12-RE-CVGA-K SH-SHCNV12-RE-CVGA-K

B：ベルト幅

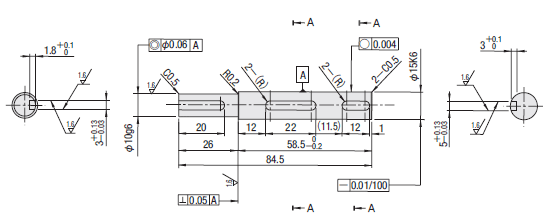

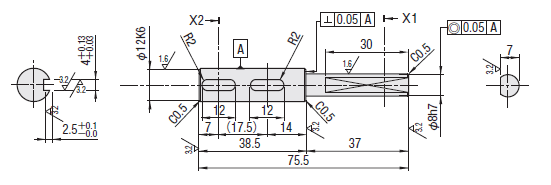

SL-SHCNV12-RE-CVGTA-KK SH-SHCNV12-RE-CVGTA-KK

X2断面 X1断面

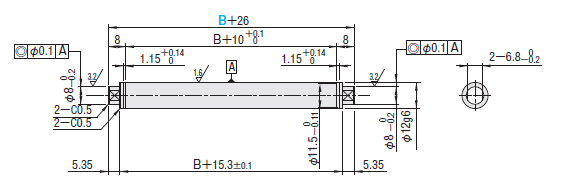

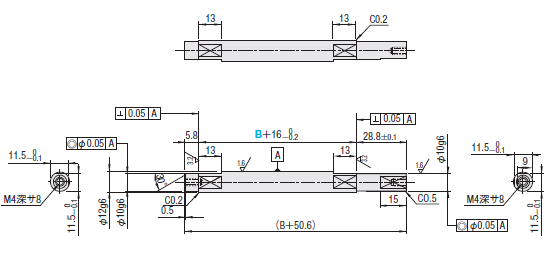

SL-SHCNV12-RE-CVSE-J SH-SHCNV12-RE-CVSE-J

B：ベルト幅

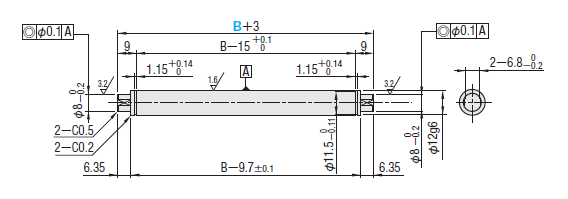

SL-SHCNV12-RE-CVSE-R SH-SHCNV12-RE-CVSE-R

B：ベルト幅

SL-SHCNV12-RE-CVSFA-J SH-SHCNV12-RE-CVSFA-J

B：ベルト幅

SL-SHCNV12-RE-CVSFA-K SH-SHCNV12-RE-CVSFA-K

X1断面

B：ベルト幅

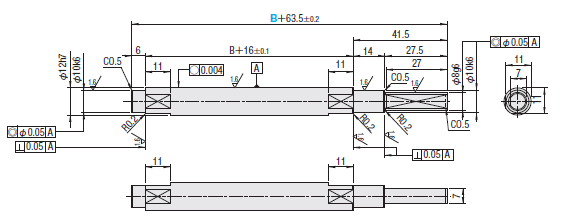

SL-SHCNV12-RE-SVKA-J SH-SHCNV12-RE-SVKA-J

B：ベルト幅

SL-SHCNV12-RE-SVKA-K1 SH-SHCNV12-RE-SVKA-K1

X1断面

B：ベルト幅

SL-SHCNV12-RE-SVKA-K2 SH-SHCNV12-RE-SVKA-K2

B：ベルト幅

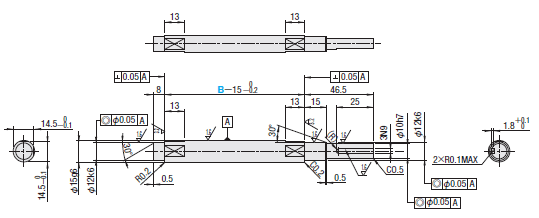

SL-SHCNV15-RE-CVGC-K SH-SHCNV15-RE-CVGC-K

B：ベルト幅

SL-SHCNV15-RE-CVGTB-KK SH-SHCNV15-RE-CVGTB-KK

断面A-A

(2箇所)

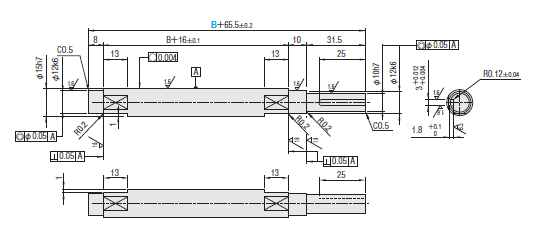

SL-SHCNV15-RE-CVSFB-KSH-SHCNV15-RE-CVSFB-K

B：ベルト幅

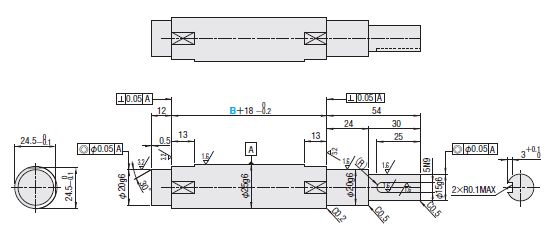

SL-SHCNV25-RE-CVSE-K SH-SHCNV25-RE-CVSE-K

B：ベルト幅

Type	[M]材質	[ S ]表面処理	洗浄方法
			洗浄方法	洗浄環境	梱包形態	梱包環境
SL-SHCNV	S45C	無電解ニッケルメッキ	脱脂洗浄	一般環境	防錆梱包	一般環境
SH-SHCNV			精密洗浄	クラス1000	脱気2重梱包	クラス１0

[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に

詳細図を記載しておりますので、ご確認ください。

規格表

型式	−	B
SL-SHCNV12-RE-CVGA-J	−	200

型式					B 指定1m単位	P	F	d	M	対応コンベヤ
Type	D	No.	コンベヤ種類	シャフト種類

SL-SHCNV SH-SHCNV	12	RE	CVGA	J 従動軸	30～300	8	13	11.5	M4	CVGA/CVGB/CVMA-BM/CVMA-TM/CVMB-BM/CVMA-TM/CVMA-SM/CVMB-SM
			CVGN				15			CVGN/CVGP
	15		CVGC		40～300	11.8	13	14.3	M5	CVGC/CVGD/CVSSA
			CVGR			12	15			CVGR/CVGW

型式					B 指定1m単位	P	F	W	ℓ₂	対応コンベヤ
Type	D	No.	コンベヤ種類	シャフト種類

SL-SHCNV SH-SHCNV	12	RE	CVGN	K 駆動軸	30～300	10	6	11.5	13	CVGN/CVGP/CVSJA
	15		CVGR		40～300	12	8	14	15	CVGR/CVGW

型式					B 指定1m単位	F	Z	対応コンベヤ
Type	D	No.	コンベヤ種類	シャフト種類

SL-SHCNV SH-SHCNV	12	RE	CVMASM	K 駆動軸	50～300	43	26	CVMA-SM/CVMB-SM
			CVMABM			55	30	CVMA-BM/CVMA-TM/CVMB-BM/CVMA-TM

型式					B 指定1m単位	V	Z	KZ	b	t	対応コンベヤ
Type	D	No.	コンベヤ種類	シャフト種類

SL-SHCNV SH-SHCNV	12	RE	CVGTA	K 駆動軸	80～300	19.5	12	8	4	2.5	CVGTA
	15		CVGTB			21.5	22	12	5	3	CVGTB

型式					B ベルト幅	対応コンベヤ
Type	D	No.	コンベヤ種類	シャフト種類

SL-SHCNV SH-SHCNV	12	RE	CVGA	K 駆動軸	30～300 (1mm指定)	CVGA/CVGB

			CVGTA	KK 駆動軸固定寸	－	CVGTA
			CVSE	J 従動軸	100～500 (100mm指定)	CVSE/CVSF
				R ローラ軸
			CVSFA	J 従動軸	60～300 (10mm指定)	CVSFA/CVSFC
				K 駆動軸
			SVKA	J 従動軸	50～300 (50mm指定) 400	SVKA/SVKB


				K1 駆動軸1	50～250 (50mm指定)

				K2 駆動軸2	300 400

	15		CVGC	K 駆動軸	40～300 (1mm指定)	CVGC/CVGD/CVSSA

			CVGTB	KK 駆動軸固定寸	－	CVGTB
			CVSFB	K 駆動軸	60～300 (10mm指定)	CVSFB/CVSFD

	25		CVSE		100～500 (100mm指定)	CVSE/CVSF

洗浄工程

	※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）	※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		エアブロー(オイルフリー) 使用		防錆袋使用

・精密洗浄（型式：SH-□□）

※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

				作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄※ Ro水洗浄中性洗剤洗浄		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

・電解研磨+精密洗浄（型式：SHD-□□）

						作業環境：クラス1000				作業環境：クラス10
炭化水素系洗浄 Ro水洗浄中性洗剤洗浄		材質に応じた電解研磨槽で電解研磨		高圧ジェット水洗(Ro水) 後に純水(10MΩ・cm)で洗浄		温純水(13MΩ・cm)使用		窒素ブロー使用		クリーンベンチ(クラス10) で実施

商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例

脱脂洗浄の場合 (TYPE型番：SL-□□）	精密洗浄または電解研磨＋精密洗浄の場合
脱脂洗浄の場合 (TYPE型番：SL-□□）	(TYPE型番：SH-□□・SHD-□□）
	オーステナイト系ステンレス・アルミ材質の場合	鉄・マルテンサイト系ステンレス材質の場合

一部商品・サイズによっては、梱包形態が異なる場合がございます。	[ ! ]1重目・2重目の梱包とも、脱気されております。	[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。
一部商品・サイズによっては、梱包形態が異なる場合がございます。		[ ! ]防錆対策として乾燥剤を同封しております。 1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法	商品型番	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	利用シーン・工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	通常組立工程
脱脂洗浄	SL-□□	防錆梱包	油分除去	一般環境	バッテリー組立後工程
精密洗浄	SH-□□	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
電解研磨＋精密洗浄	SHD-□□	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

型番リスト

表示件数:

型番	洗浄方法	対応コンベヤ(No.)	軸径 D(Φ)	公差	Bベルト幅(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

SH-SHCNV12-RE-CVGA-J-[30-300/1]	精密洗浄	CVGA・CVGB・CVMA-BM・CVMA-TM・CVMB-BM・CVMA-TM・CVMA-SM・CVMB-SM	12	g6	30 ～ 300	10	1個	-( - )	8日目
SH-SHCNV12-RE-CVGA-K-[30-300/1]	精密洗浄	CVGA・CVGB	12	h7	30 ～ 300	10	1個	-( - )	8日目
SH-SHCNV12-RE-CVGN-J-[30-300/1]	精密洗浄	CVGN・CVGP	12	g6	30 ～ 300	10	1個	-( - )	8日目
SH-SHCNV12-RE-CVGN-K-[30-300/1]	精密洗浄	CVGN・CVGP・CVSJA	12	g6	30 ～ 300	10	1個	-( - )	8日目
SH-SHCNV12-RE-CVGTA-K-[80-300/1]	精密洗浄	CVGTA	12	k6	80 ～ 300	10	1個	-( - )	8日目
SH-SHCNV12-RE-CVGTA-KK	精密洗浄	CVGTA	12	k6	-	10	1個	7,560円( 8,316円 )	8日目
SH-SHCNV12-RE-CVMABM-K-[50-300/1]	精密洗浄	CVMA-BM・CVMA-TM・CVMB-BM・CVMA-TM	12	g6	50 ～ 300	10	1個	-( - )	8日目
SH-SHCNV12-RE-CVMASM-K-[50-300/1]	精密洗浄	CVMA-SM・CVMB-SM	12	g6	50 ～ 300	10	1個	-( - )	8日目
SH-SHCNV12-RE-CVSE-J-[100-500/1]	精密洗浄	CVSE・CVSF	12	g6	100 ～ 500	10	1個	-( - )	8日目
SH-SHCNV12-RE-CVSE-R-[100-500/1]	精密洗浄	CVSE・CVSF	12	g6	100 ～ 500	10	1個	-( - )	8日目
SH-SHCNV12-RE-CVSFA-J-[60-300/1]	精密洗浄	CVSFA・CVSFC	12	g6	60 ～ 300	10	1個	-( - )	8日目
SH-SHCNV12-RE-CVSFA-K-[60-300/1]	精密洗浄	CVSFA・CVSFC	12	g6	60 ～ 300	10	1個	-( - )	8日目
SH-SHCNV12-RE-SVKA-J-[50-400/1]	精密洗浄	SVKA・SVKB	12	g6	50 ～ 400	10	1個	-( - )	8日目
SH-SHCNV12-RE-SVKA-K1-[50-250/1]	精密洗浄	SVKA・SVKB	12	g6	50 ～ 250	10	1個	-( - )	8日目
SH-SHCNV12-RE-SVKA-K2-[300-400/1]	精密洗浄	SVKA・SVKB	12	g6	300 ～ 400	10	1個	-( - )	8日目
SH-SHCNV15-RE-CVGC-J-[40-300/1]	精密洗浄	CVGC・CVGD・CVSSA	15	g6	40 ～ 300	10	1個	-( - )	8日目
SH-SHCNV15-RE-CVGC-K-[40-300/1]	精密洗浄	CVGC・CVGD・CVSSA	15	h7	40 ～ 300	10	1個	-( - )	8日目
SH-SHCNV15-RE-CVGR-J-[40-300/1]	精密洗浄	CVGR・CVGW	15	g6	40 ～ 300	10	1個	-( - )	8日目
SH-SHCNV15-RE-CVGR-K-[40-300/1]	精密洗浄	CVGR・CVGW	15	g6	40 ～ 300	10	1個	-( - )	8日目
SH-SHCNV15-RE-CVGTB-K-[80-300/1]	精密洗浄	CVGTB	15	k6	80 ～ 300	10	1個	-( - )	8日目
SH-SHCNV15-RE-CVGTB-KK	精密洗浄	CVGTB	15	k6	-	10	1個	8,070円( 8,877円 )	8日目
SH-SHCNV15-RE-CVSFB-K-[60-300/1]	精密洗浄	CVSFB・CVSFD	15	g6	60 ～ 300	10	1個	-( - )	8日目
SH-SHCNV25-RE-CVSE-K-[100-500/1]	精密洗浄	CVSE・CVSF	25	g6	100 ～ 500	10	1個	-( - )	8日目
SL-SHCNV12-RE-CVGA-J-[30-300/1]	脱脂洗浄	CVGA・CVGB・CVMA-BM・CVMA-TM・CVMB-BM・CVMA-TM・CVMA-SM・CVMB-SM	12	g6	30 ～ 300	10	1個	-( - )	8日目
SL-SHCNV12-RE-CVGA-K-[30-300/1]	脱脂洗浄	CVGA・CVGB	12	h7	30 ～ 300	10	1個	-( - )	8日目
SL-SHCNV12-RE-CVGN-J-[30-300/1]	脱脂洗浄	CVGN・CVGP	12	g6	30 ～ 300	10	1個	-( - )	8日目
SL-SHCNV12-RE-CVGN-K-[30-300/1]	脱脂洗浄	CVGN・CVGP・CVSJA	12	g6	30 ～ 300	10	1個	-( - )	8日目
SL-SHCNV12-RE-CVGTA-K-[80-300/1]	脱脂洗浄	CVGTA	12	k6	80 ～ 300	10	1個	-( - )	8日目
SL-SHCNV12-RE-CVGTA-KK	脱脂洗浄	CVGTA	12	k6	-	10	1個	6,960円( 7,656円 )	8日目
SL-SHCNV12-RE-CVMABM-K-[50-300/1]	脱脂洗浄	CVMA-BM・CVMA-TM・CVMB-BM・CVMA-TM	12	g6	50 ～ 300	10	1個	-( - )	8日目
SL-SHCNV12-RE-CVMASM-K-[50-300/1]	脱脂洗浄	CVMA-SM・CVMB-SM	12	g6	50 ～ 300	10	1個	-( - )	8日目
SL-SHCNV12-RE-CVSE-J-[100-500/1]	脱脂洗浄	CVSE・CVSF	12	g6	100 ～ 500	10	1個	-( - )	8日目
SL-SHCNV12-RE-CVSE-R-[100-500/1]	脱脂洗浄	CVSE・CVSF	12	g6	100 ～ 500	10	1個	-( - )	8日目
SL-SHCNV12-RE-CVSFA-J-[60-300/1]	脱脂洗浄	CVSFA・CVSFC	12	g6	60 ～ 300	10	1個	-( - )	8日目
SL-SHCNV12-RE-CVSFA-K-[60-300/1]	脱脂洗浄	CVSFA・CVSFC	12	g6	60 ～ 300	10	1個	-( - )	8日目
SL-SHCNV12-RE-SVKA-J-[50-400/1]	脱脂洗浄	SVKA・SVKB	12	g6	50 ～ 400	10	1個	-( - )	8日目
SL-SHCNV12-RE-SVKA-K1-[50-250/1]	脱脂洗浄	SVKA・SVKB	12	g6	50 ～ 250	10	1個	-( - )	8日目
SL-SHCNV12-RE-SVKA-K2-[300-400/1]	脱脂洗浄	SVKA・SVKB	12	g6	300 ～ 400	10	1個	-( - )	8日目
SL-SHCNV15-RE-CVGC-J-[40-300/1]	脱脂洗浄	CVGC・CVGD・CVSSA	15	g6	40 ～ 300	10	1個	-( - )	8日目
SL-SHCNV15-RE-CVGC-K-[40-300/1]	脱脂洗浄	CVGC・CVGD・CVSSA	15	h7	40 ～ 300	10	1個	-( - )	8日目
SL-SHCNV15-RE-CVGR-J-[40-300/1]	脱脂洗浄	CVGR・CVGW	15	g6	40 ～ 300	10	1個	-( - )	8日目
SL-SHCNV15-RE-CVGR-K-[40-300/1]	脱脂洗浄	CVGR・CVGW	15	g6	40 ～ 300	10	1個	-( - )	8日目
SL-SHCNV15-RE-CVGTB-K-[80-300/1]	脱脂洗浄	CVGTB	15	k6	80 ～ 300	10	1個	-( - )	8日目
SL-SHCNV15-RE-CVGTB-KK	脱脂洗浄	CVGTB	15	k6	-	10	1個	7,470円( 8,217円 )	8日目
SL-SHCNV15-RE-CVSFB-K-[60-300/1]	脱脂洗浄	CVSFB・CVSFD	15	g6	60 ～ 300	10	1個	-( - )	8日目
SL-SHCNV25-RE-CVSE-K-[100-500/1]	脱脂洗浄	CVSE・CVSF	25	g6	100 ～ 500	10	1個	-( - )	8日目

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。

■洗浄型式

・脱脂洗浄（防錆1重梱包）	：型番SL-□□
・精密洗浄（脱気2重梱包）	：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包）	：型番SHD-□□

商品型番	洗浄方法	梱包形態	未洗浄品と比べた効果	ご利用環境（目安）	工程別
SL-□□	脱脂洗浄	防錆梱包	油分除去	一般環境	通常組立工程
					バッテリー組立後工程
SH-□□	精密洗浄	脱気２重梱包	油分除去粉塵除去	クリーン環境（クラス10～1,000）	バッテリー組立工程
					液晶関連組立後工程
					車載カメラ組立工程
SHD-□□	電解研磨＋精密洗浄	脱気２重梱包	油分除去粉塵除去アウトガス低減	真空環境クリーン環境（クラス10～1,000）	半導体前工程
					液晶成膜工程
					有機EL前工程

■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

(i)ご注意

洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式					B 指定1m単位	￥基準単価
Type	D	No.	コンベヤ種類	シャフト種類		最短B ～50	B51 ～100	B101 ～150	B151 ～200	B201 ～250	B251 ～300	B301 ～400	B401 ～500

SL-SHCNV	12	RE	CVGA	J 従動軸	30～300	4,050	4,390	4,730	5,060	5,480	5,860	－	－
			CVGN			4,040	4,370	4,730	5,060	5,480	5,860	－	－
	15		CVGC		40～300	4,490	4,680	5,150	5,630	6,240	6,790	－	－
			CVGR			4,210	4,630	5,150	5,630	6,240	6,790	－	－
	12	RE	CVGN	K 駆動軸	30～300	3,960	4,310	4,640	4,980	5,310	5,700	－	－
	15		CVGR		40～300	4,470	4,780	5,250	5,560	6,150	6,480	－	－
	12	RE	CVMASM	K 駆動軸	50～300	7,430	7,430	8,160	8,710	9,450	9,990	－	－
			CVMABM			6,850	6,850	7,380	8,000	8,520	9,050	－	－
	12	RE	CVGTA	K 駆動軸	80～300	－	4,430	4,750	4,840	5,200	5,330	－	－
	15		CVGTB			－	4,820	4,820	4,980	5,360	5,470	－	－
	12	RE	CVGA	K 駆動軸	30～300	5,670	6,200	6,770	7,270	7,790	8,360	－	－
			CVGTA	KK 駆動軸固定寸	－	6,960	－	－	－	－	－	－	－
			CVSE	J 従動軸	100～500 (100mm指定)	－	4,520	－	5,130	－	5,690	6,240	6,860
				R ローラ軸		－	4,690	－	5,300	－	5,850	6,410	7,030
			CVSFA	J 従動軸	60～300 (10mm指定)	－	4,060	4,430	4,770	5,150	5,480	－	－
				K 駆動軸		－	5,990	6,530	7,070	7,680	8,250	－	－
			SVKA	J 従動軸	50～300 (50mm指定) 400	3,870	4,210	4,540	4,920	5,220	6,090	7,040	－


				K1 駆動軸1	50～250 (50mm指定)	4,720	4,860	5,220	5,340	5,530	－	－	－

				K2 駆動軸2	300 400	－	－	－	－	－	5,760	6,090	－

	15		CVGC	K 駆動軸	40～300	6,660	7,190	8,190	8,660	9,590	10,180	－	－
			CVGTB	KK 駆動軸固定寸	－	7,470	－	－	－	－	－	－	－
			CVSFB	K 駆動軸	60～300 (10mm指定)	－	6,380	6,980	7,580	8,320	8,990	－	－

	25		CVSE		100～500 (100mm指定)	－	7,650	－	9,900	－	11,830	13,910	16,510


型式					B 指定1m単位	￥基準単価
Type	D	No.	コンベヤ種類	シャフト種類		最短B ～50	B51 ～100	B101 ～150	B151 ～200	B201 ～250	B251 ～300	B301 ～400	B401 ～500

SH-SHCNV	12	RE	CVGA	J 従動軸	30～300	4,650	4,990	5,330	5,660	6,080	6,460	－	－
			CVGN			4,640	4,970	5,330	5,660	6,080	6,460	－	－
	15		CVGC		40～300	5,090	5,280	5,750	6,230	6,840	7,390	－	－
			CVGR			4,810	5,230	5,750	6,230	6,840	7,390	－	－
	12	RE	CVGN	K 駆動軸	30～300	4,560	4,910	5,240	5,580	5,910	6,300	－	－
	15		CVGR		40～300	5,070	5,380	5,850	6,160	6,750	7,080	－	－
	12	RE	CVMASM	K 駆動軸	50～300	8,030	8,030	8,760	9,310	10,050	10,590	－	－
			CVMABM			7,450	7,450	7,980	8,600	9,120	9,650	－	－
	12	RE	CVGTA	K 駆動軸	80～300	－	5,030	5,350	5,440	5,800	5,930	－	－
	15		CVGTB			－	5,420	5,420	5,580	5,960	6,070	－	－
	12	RE	CVGA	K 駆動軸	30～300	6,270	6,800	7,370	7,870	8,390	8,960	－	－
			CVGTA	KK 駆動軸固定寸	－	7,560	－	－	－	－	－	－	－
			CVSE	J 従動軸	100～500 (100mm指定)	－	5,120	－	5,730	－	6,290	6,840	7,460
				R ローラ軸		－	5,290	－	5,900	－	6,450	7,010	7,630
			CVSFA	J 従動軸	60～300 (10mm指定)	－	4,660	5,030	5,370	5,750	6,080	－	－
				K 駆動軸		－	6,590	7,130	7,670	8,280	8,850	－	－
			SVKA	J 従動軸	50～300 (50mm指定) 400	4,470	4,810	5,140	5,520	5,820	6,690	7,640	－


				K1 駆動軸1	50～250 (50mm指定)	5,320	5,460	5,820	5,940	6,130	－	－	－

				K2 駆動軸2	300 400	－	－	－	－	－	6,360	6,690	－

	15		CVGC	K 駆動軸	40～300	7,260	7,790	8,790	9,260	10,190	10,780	－	－
			CVGTB	KK 駆動軸固定寸	－	8,070	－	－	－	－	－	－	－
			CVSFB	K 駆動軸	60～300 (10mm指定)	－	6,980	7,580	8,180	8,920	9,590	－	－

	25		CVSE		100～500 (100mm指定)	－	8,250	－	10,500	－	12,430	14,510	17,110

■数量スライド価格

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数　量	1～3	4～19	20～
出荷日	通常	+3日	お見積り

納期

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

	今見ている商品【クリーン洗浄品】コンベヤ用シャフト	【クリーン洗浄品】コンベヤ用軸付プーリ	コンベヤ用軸付プーリ	コンベヤ用ヒンジピンA	コンベヤ用片持ちピンB	コンベヤ用片持ちピンD	コンベヤ用片持ちピンC	コンベヤ用回転軸　-両端段付タイプ-	コンベヤ用駆動軸　－3段2段タイプ－	コンベヤ用シャフト	SVコンベヤ用駆動軸	コンベヤ用タイミングプーリ	コンベヤ用ドライブプーリセット
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	2,170円	1,640円～	-	-	-	3,520円～	4,980円～	35,150円
通常出荷日	8日目	11日目	8日目	8日目	5日目～	5日目	5日目	8日目	8日目	5日目	5日目	5日目	5日目
種類	コンベヤ用回転軸	コンベヤ用プーリ・アイドラー	コンベヤ用プーリ・アイドラー	コンベヤ用片持ちピン	コンベヤ用片持ちピン	コンベヤ用片持ちピン	コンベヤ用片持ちピン	コンベヤ用回転軸	コンベヤ用回転軸	コンベヤ用回転軸	コンベヤ用回転軸	コンベヤ用プーリ・アイドラー	コンベヤ用プーリ・アイドラー
材質	S45C	SUJ2	SUJ2	SS400	S45C	S45C	S45C	S45C	S45C	S45C	-	-	-
表面処理	無電解ニッケルメッキ	無電解ニッケルメッキ	無電解ニッケルメッキ	四三酸化鉄皮膜	四三酸化鉄皮膜	四三酸化鉄皮膜	四三酸化鉄皮膜	黒染め	四三酸化鉄皮膜	-	-	-	-
材質証明書	対象	対象	-	-	-	-	-	-	-	-	対象外	-	-
材質証明書：材質	S45C	SUJ2	-	-	-	-	-	-	-	-	-	-	-
