【クリーン洗浄品】アルミフレーム用アンカースタンド　板金タイプ

【クリーン洗浄品】アルミフレーム用アンカースタンド　板金タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
1,960円 ～ 7,800円
税込価格
2,156円 ～ 8,580円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

  • 特性・用途：
    クリーン洗浄
  • 商品選択：
    アンカー
  • 種類：
    アルミフレーム用アンカースタンド
  • 材質：
    SS400
  • 色：
    シルバー
  • 表面処理：
    三価クロメート
  • 材質証明書：
    対象
  • 材質証明書：材質：
    SS400
  • 材質証明書：表面処理：
    本体：三価クロメート|ボルト：ユニクロメッキ|ナット：三価クロメート

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 新商品コの字型アンカースタンドはこちら（コの字型）
  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

型番

未確定24件の候補があります。

Loading...

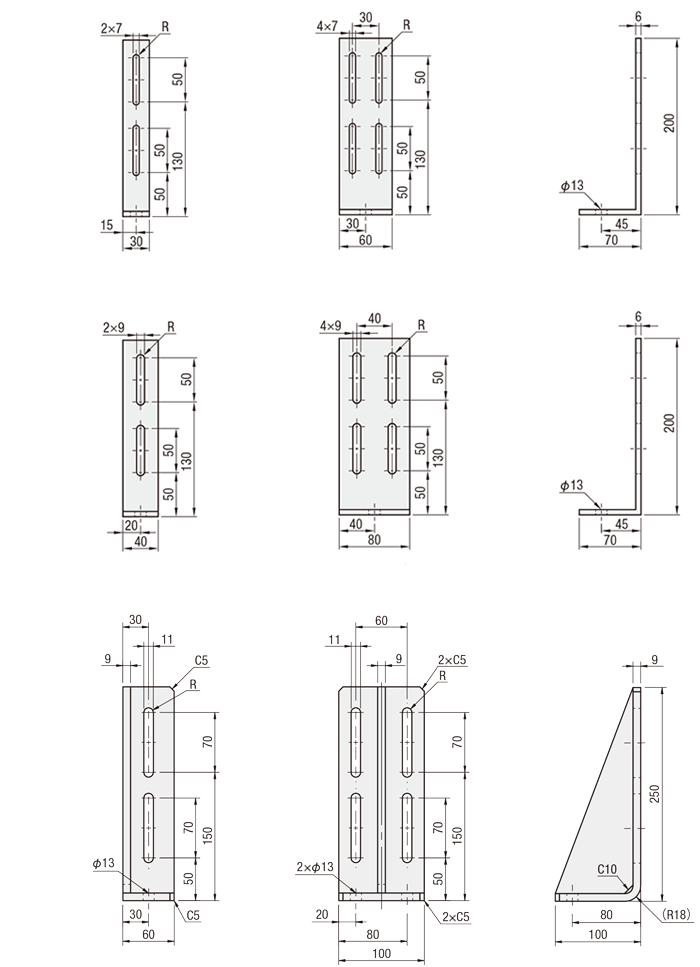

外形図・規格表

No. 6－3030

No. 6－3060

No. 8－4040

No. 8－4080

No. 10－6060

No. 10－60120

アルミフレーム用アンカースタンド　板金タイプ:関連画像
Type[M]材質[S]表面処理色洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-HFLANKSS400三価クロメートシルバー脱脂洗浄一般環境防錆梱包一般環境
SH-HFLANK精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式
SL-HFLANK6−3060
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式対応フレーム
(シリーズ)		質量
g		適用ボルト・ナット
（追加工選択で付属）		アンカーボルト
必要数
（追加工選択で付属）		SL-HFLANKSH-HFLANK
￥基準単価￥スライド単価￥基準単価￥スライド単価
TypeNo.ボルト個数ナット
（後入れ）		個数1〜9コ10〜501〜9コ10〜50
SL-HFLANK
SH-HFLANK		6-30306シリーズ 30mm角380CBM6−142HNTP6−6211,9601,8622,5602,432
6-30606シリーズ 30mm角＊、30・60mm角750442,1402,0332,7402,603
8-40408シリーズ 40mm角、45mm角500CBM8−182HNTP8−822,1602,0522,8102,669
8-40808シリーズ 40mm角＊、40・80mm角1000442,3702,2513,0202,869
10-606010シリーズ 60mm角2250CBM10-252HNTP10-1025,2604,9976,5106,184
10-6012010シリーズ 60mm角＊、60・120mm角3150445,9205,6247,1706,811
＊2本のアルミフレームを立てる場合は、板金で補強してください。（使用例参照）
[ ! ]適用ボルト・ナットは含まれておりません。 

追加工

型式−（SET）
SL-HFLANK6−3030−SET
SH-HFLANK8−4040−ETA
AlterationCodeSpec.適用ボルト・ナット適用アンカーボルト
（M12）		￥/1Code　（角数）
ボルトナット芯棒打ち込み式3030306040404080606060120
適用ボルトナットをセットSETスタンドとフレームを固定する
ボルトとナットをセットにします。		CBMHNTP―107213107213309628
適用ボルトナットとアンカーボルトをセットETAスタンドとフレームを固定する
ボルトとナットとアンカーボルトをセットにします。		CBMHNTP芯棒打ち込み式
アンカーボルト
（鉄）		327433327433――
[ ! ]型式は洗浄前商品の型式で記載しております。
[ ! ]追加工（-SET/-ETA）選択時は、RoHS非対応となります。
[ ! ]ボルト/ナットの型式と個数は、規格表の「適用ボルト・ナット」を参照ください。
[ ! ]付属するアンカーボルトは以下です
芯棒打ち込み式（鉄）：サンコーテクノ製 C-1210
[ ! ]アンカーボルトの施工について
本商品は正しい用法に従って使用、施工しなければ、期待通りの機能（安全性を含む）を得られません。お客様の責任において、正しい方法で施工してください。
本商品を用いた施工は「あと施工アンカー協会（JCAA）」の定める有資格者が実施することを推奨しています。
[ ! ]アンカーボルトの仕様用途について
本商品は、当社が指定する安全柵の固定に使用するためのものです。
その他の用途に使用する場合は、強度や機能等を確認しお客様の責任でご使用ください。
当社は本商品を用いた施工、および当社の指定する使用用途以外の使用については一切責任を負いません。
※本商品の詳細についてはこちらをご確認ください。
[ ! ]アンカーボルトの付属は6シリーズ用/8シリーズ用のみです。
10シリーズ用アンカースタンド（HFLANK10/HFLANB10）にはアンカーボルトの付属はございません。

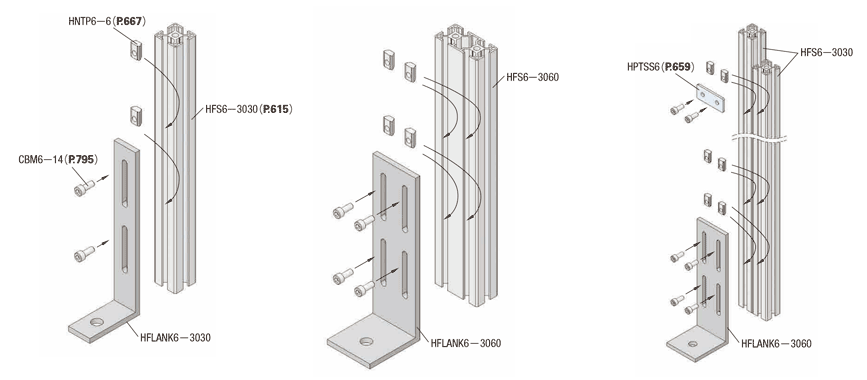

使用例

＜1列溝フレームでの例＞

＜2列溝フレームでの例＞

＜1列溝フレーム×2本での例＞
・ フレームを2本並べ、上部は板金プレートで補強してください。

アルミフレーム用アンカースタンド　板金タイプ:関連画像

アルミフレーム用アンカー関連商品

製品名（本商品）アンカースタンド
板金タイプ		アンカーアンカーアンカー
ヘビータイプ		アンカースタンド 4点アンカータイプ／2点アンカータイプ
写真関連画像1_アルミフレーム用アンカー関連商品関連画像2_アルミフレーム用アンカー関連商品関連画像3_アルミフレーム用アンカー関連商品関連画像4_アルミフレーム用アンカー関連商品関連画像5_アルミフレーム用アンカー関連商品
TypeHFLANK、HFLANBHFSANK、HFSANKWHFDANKHFANK、HFHANKHFTANK6、HFTANK8、
HFTANM6、HFTANM8
材質
（表面処理）		SS400
（三価クロメート、
四三酸化鉄皮膜）		SPHC
（クロメート）		ADC12
（なし）		S25C
（黒色焼き付け塗装）		SPHC
（三価クロメート）
対応フレーム6シリーズ（30mm角・60mm角のみ）
8シリーズ（40mm角、40・80mm角のみ）		6,8シリーズ6,8シリーズ6,8,8-45シリーズ6シリーズ（30mm角・60mm角のみ）
8シリーズ（40mm角、40・80mm角のみ）

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


エアブロー(オイルフリー)
使用




防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用





窒素ブロー使用





クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
環境対応
洗浄方法
フレームシリーズ
フレームサイズ
付属品
付属品詳細
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
RoHS対応（10物質）
精密洗浄
6
6-3030
なし
なし
10

1個

2,560円( 2,816円 )

3日目

-
精密洗浄
6
6-3030
ボルト・ナットセット
SET(ボルト・ナットセット)
-

1個

2,670円( 2,937円 )

3日目

RoHS対応（10物質）
精密洗浄
6
6-3060(6-3030の2本使い)
なし
なし
10

1個

2,740円( 3,014円 )

3日目

-
精密洗浄
6
6-3060(6-3030の2本使い)
ボルト・ナットセット
SET(ボルト・ナットセット)
-

1個

2,950円( 3,245円 )

3日目

RoHS対応（10物質）
精密洗浄
8
8-4040
なし
なし
10

1個

2,810円( 3,091円 )

3日目

-
精密洗浄
8
8-4040
ボルト・ナットセット
SET(ボルト・ナットセット)
-

1個

2,910円( 3,201円 )

3日目

RoHS対応（10物質）
精密洗浄
8
8-4080(8-4040の2本使い)
なし
なし
10

1個

3,020円( 3,322円 )

3日目

-
精密洗浄
8
8-4080(8-4040の2本使い)
ボルト・ナットセット
SET(ボルト・ナットセット)
-

1個

3,230円( 3,553円 )

3日目

-
精密洗浄
10
10-60120(10-6060の2本使い)
なし
なし
10

1個

7,170円( 7,887円 )

3日目

-
精密洗浄
10
10-60120(10-6060の2本使い)
ボルト・ナットセット
SET(ボルト・ナットセット)
-

1個

7,800円( 8,580円 )

3日目

-
精密洗浄
10
10-6060
なし
なし
10

1個

6,510円( 7,161円 )

3日目

-
精密洗浄
10
10-6060
ボルト・ナットセット
SET(ボルト・ナットセット)
-

1個

6,820円( 7,502円 )

3日目

RoHS対応（10物質）
脱脂洗浄
6
6-3030
なし
なし
10

1個

1,960円( 2,156円 )

3日目

-
脱脂洗浄
6
6-3030
ボルト・ナットセット
SET(ボルト・ナットセット)
-

1個

2,070円( 2,277円 )

3日目

RoHS対応（10物質）
脱脂洗浄
6
6-3060(6-3030の2本使い)
なし
なし
10

1個

2,140円( 2,354円 )

3日目

-
脱脂洗浄
6
6-3060(6-3030の2本使い)
ボルト・ナットセット
SET(ボルト・ナットセット)
-

1個

2,350円( 2,585円 )

3日目

RoHS対応（10物質）
脱脂洗浄
8
8-4040
なし
なし
10

1個

2,160円( 2,376円 )

3日目

-
脱脂洗浄
8
8-4040
ボルト・ナットセット
SET(ボルト・ナットセット)
-

1個

2,260円( 2,486円 )

3日目

RoHS対応（10物質）
脱脂洗浄
8
8-4080(8-4040の2本使い)
なし
なし
10

1個

2,370円( 2,607円 )

3日目

-
脱脂洗浄
8
8-4080(8-4040の2本使い)
ボルト・ナットセット
SET(ボルト・ナットセット)
-

1個

2,580円( 2,838円 )

3日目

-
脱脂洗浄
10
10-60120(10-6060の2本使い)
なし
なし
10

1個

5,920円( 6,512円 )

3日目

-
脱脂洗浄
10
10-60120(10-6060の2本使い)
ボルト・ナットセット
SET(ボルト・ナットセット)
-

1個

6,550円( 7,205円 )

3日目

-
脱脂洗浄
10
10-6060
なし
なし
10

1個

5,260円( 5,786円 )

3日目

-
脱脂洗浄
10
10-6060
ボルト・ナットセット
SET(ボルト・ナットセット)
-

1個

5,570円( 6,127円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • 新商品コの字型アンカースタンドはこちら（コの字型）
  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

納期・価格

価格表

数量区分標準対応個別対応
小口大口
数 量1〜5051～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 5 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
