ミスミ

ミスミ

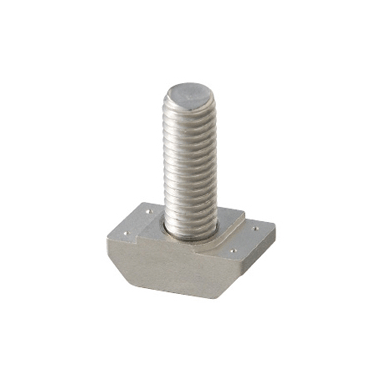

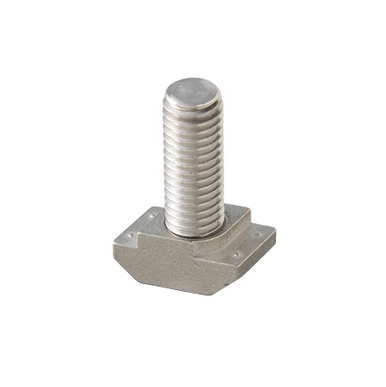

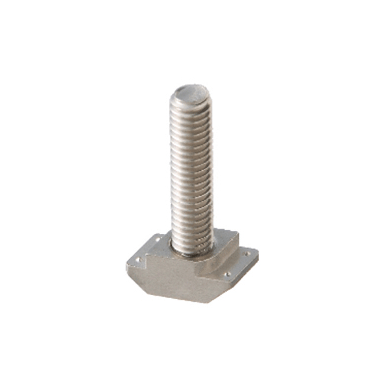

【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）アルミフレーム用エコノミー後入れボルト

【クリーン洗浄品】８シリーズ（溝幅１０ｍｍ）アルミフレーム用エコノミー後入れボルト

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 数量スライド割引
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
390円 ～ 480円
税込価格
429円 ～ 528円

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！8シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

型番

未確定4件の候補があります。

Loading...

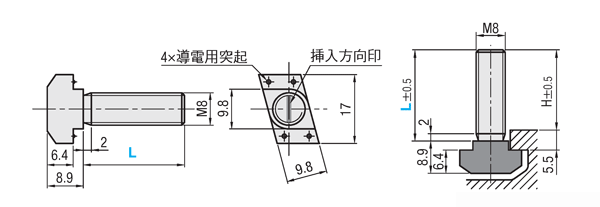

外形図・規格表

■後入れボルト：ボルトの有効長

アルミフレーム溝部

Type[ M ]材質[ S ]表面処理洗浄方法
洗浄方法洗浄環境梱包形態梱包環境
SL-HATL8-8SWRCH35K三価クロメート脱脂洗浄一般環境防錆梱包一般環境
SH-HATL8-8（炭素鋼線材）精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−L
SL-HATL8-8−20
＊導電機能付
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式LH対応フレーム
(シリーズ)		参考締付トルク(N・m)SL-HATL8-8SH-HATL8-8
￥基準単価￥スライド単価￥基準単価￥スライド単価
1〜29コ30〜149150〜6001〜29コ30〜149150〜600
SL-HATL8-82017.08シリーズ
8ー45シリーズ		23.5390374343480460422
SH-HATL8-82522.0

仕様・概要

  • 本製品はボルト一体型ナットです。ボルトを締める工数を削減できます。
  • エコノミー後入れボルトは材質変更により 従来品（HATLSN）に比べ約50%コストダウンしております。低コストでご購入頂けます。

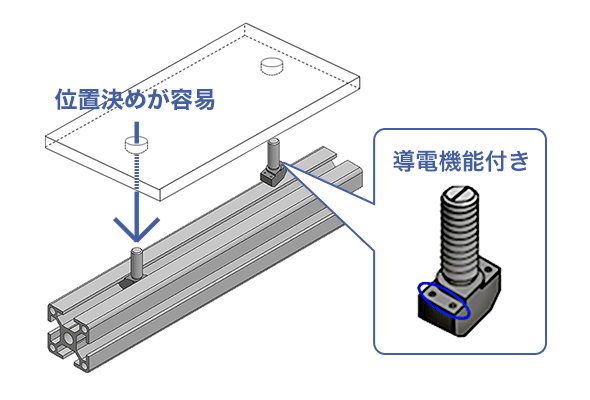

■導電機能とは

  • 導電用ナットには突起がついています。
  • 取り付けた際に突起でアルミフレームのアルマイト皮膜を剥離させることにより導電性をもたせます。

使用例

  • 本製品は後入れナットです。組立て後に溝から装着可能です。
  • フレーム溝に挿入した後でもボルトが確認でき、容易に接合部品との位置決めやブラケットの接続が可能です。



選定サポート情報

■対応シリーズ

本製品は ミスミ製 8シリーズ（溝幅10mm）・ ミスミ製 8-45シリーズ（溝幅10mm）のアルミフレームに対応しております。



8シリーズ

8-45シリーズ




■先入れ/後入れの違い

・ミスミのアルミフレームナットは先入れ用、後入れ用のそれぞれに様々な種類を取り揃えております。用途に応じて使い分けてください。
先入れ：組立前に溝端面より装着します。幅があり、溝内部での遊びが少なくボルト締めが容易です。



後入れ：組立後に溝から装着が可能です。




■アルミフレームが詰まって取れなくなった場合

六角レンチをナットの穴にひっかけ、溝に直角に回すことで取り外せます。

アルミフレーム 総合情報ページ

取手 / 蝶番 / 錠

キャスタ / アジャスタ / アンカー

アルミフレームユニット

他アクセサリ

関連部品

商品名アルミフレームブラケットブラインドジョイントフレームキャップ溝カバー
写真

8シリーズカタログページ8シリーズカタログ8シリーズカタログ8シリーズカタログ8シリーズカタログ8シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ
8-45シリーズカタログページ8-45シリーズカタログ8-45シリーズカタログ8-45シリーズカタログ8-45シリーズカタログ8-45シリーズカタログ
商品ページこちらこちらこちらこちらこちら
総合情報詳細ページ詳細ページ詳細ページ詳細ページ詳細ページ
洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


エアブロー(オイルフリー)
使用




防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用





窒素ブロー使用





クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境

洗浄方法

商品型番

梱包形態

未洗浄品と比べた効果

ご利用環境（目安）

利用シーン・工程

脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
型番
特性・用途
洗浄方法
ねじ長さ　L(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
クリーン洗浄 / 低発塵
精密洗浄
20
10

1個

480円( 528円 )

3日目

クリーン洗浄 / 低発塵
精密洗浄
25
10

1個

480円( 528円 )

3日目

クリーン洗浄
脱脂洗浄
20
10

1個

390円( 429円 )

3日目

クリーン洗浄
脱脂洗浄
25
10

1個

390円( 429円 )

3日目

  1. 1

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

(i)ご注意

  • アルミフレームラインナップにクリーン洗浄品が新登場！8シリーズクリーン洗浄品アルミフレームはコチラ
  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。

納期・価格

納期

 5 日目出荷
[ NG ]ストーク適用不可
数量区分標準対応個別対応
小口大口
数量1～600601～
出荷日通常お見積り
[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

位置決めが容易なボルト一体型ナット
従来品に比べ約40%コストダウン!



こんなお悩みございませんか？

お悩み　1アルミフレームに挿入しためねじナットと接合させたい部品の穴位置合わせが大変
お悩み　2既存品はステンレス材のみの取り扱いの為、安価な鉄材質が欲しい



エコノミー後入れボルトで解決！



解決アルミフレーム挿入後も溝からボルトが突き出るため、接合部品との位置決めが容易



解決鉄材質をラインナップ、従来品（HATLSN）に比べ約40%コストダウン

商品特長

フレーム溝に挿入した後でもボルトが確認でき、位置決めが容易。
また、後入れタイプの為、フレームのどの位置からでも挿入できます。

従来品（HATLSN）に比べ約40%コストダウン

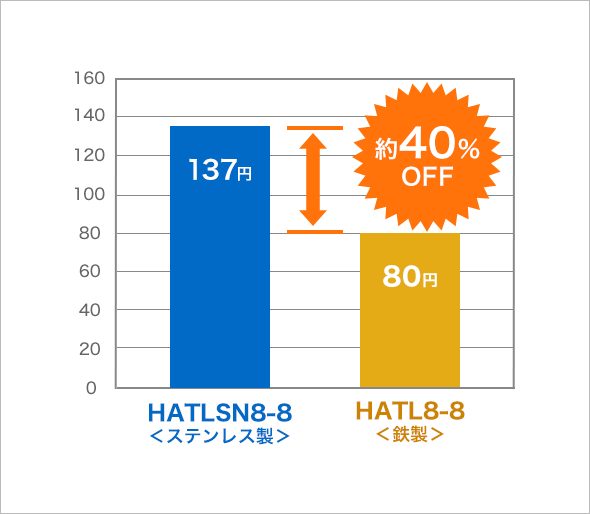

例：HATLSN8-8とHATL8-8のコストを比較



使用事例

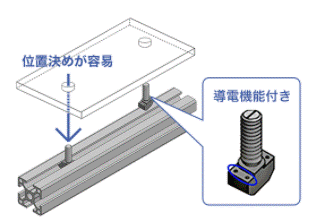

■接合部品との位置決め

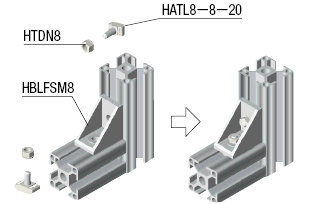

■ブラケットとの接続



関連商品

５シリーズ（溝幅６ｍｍ）
２０・２５・４０角アルミフレーム用後入れボルト
材質ステンレスタイプ
HATLSN5-4-12
６シリーズ（溝幅８ｍｍ）
３０・６０角アルミフレーム用後入れボルト
材質ステンレスタイプ
HATLSN6-6-13
８シリーズ（溝幅１０ｍｍ）
アルミフレーム用後入れボルト
材質ステンレスタイプ
HATLSN8-8-20

使用例

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
