【エコノミーシリーズ】 RoHS対応 超極低頭ボルト 六角穴タイプ

【エコノミーシリーズ】 RoHS対応 超極低頭ボルト 六角穴タイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • Economy
  • 数量スライド割引
  • 当日出荷可能
評価 4.8平均満足度4.8 この商品のレビューをみる（25件）
通常価格(税別)
77円
税込価格
85円

【特長】・SUS304相当で従来比大幅プライスダウン・RoHS対応

詳細情報を確認する

(i)ご注意

  • 本商品はRoHS対応の超極低頭六角穴付きボルトです。
  • バラ(1個から)購入可能です。価格は型番リストタブまたはWOSにてご確認ください。
  • 工法変更により、六角穴深さが従来品より若干浅くなり、締付トルクが若干低くなります。用途に合わせてご利用ください。
  • 六角穴深さの詳細に関しては、技術情報を参照ください。

無料設計アドオンソフト
対象：SOLIDWORKS/
iCAD SX/Inventor

型番

未確定21件の候補があります。

Loading...

外形図・規格表

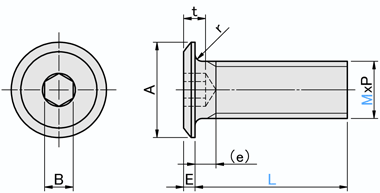

外形図

Type[ M ]材質
E-GCBSTSRSUSXM7(SUS304相当)
型番-Ｌ
E-GCBSTSR3-10
■製品寸法
M×P頭部六角穴不完全
ねじ部
(e)max.		首下
r
max.
径
A		高さ
E		幅
Ｂ		深さ
t
寸法公差寸法公差
3×0.560
-0.5		0.8±0.11.51～1.31.40.5
4×0.780.921.3～1.71.50.6
5×0.8912.51.6～21.80.65
6×1.0101.232.0～2.42.20.75
■機械的性質(参考値)
ねじの呼び
Ｍ		締め付け
トルク		頭部引張
強さ
Ｎ・ｍ
推奨破壊Ｎ/ｍｍ2
M30.40.6350
M40.50.7
M51.82.3
M63.35
※破壊トルクは締付時に六角穴がなめるトルクです。推奨トルクで締め付けください。
■公差
L寸M3M4M5M6
4～100
-0.4		0
-0.6		0
-0.8
11～200
-0.6		 0
-1
21～400
-0.8
■当社類似品とエコノミーシリーズの違い
  当社類似品
CBSTSR		エコノミーシリーズ
E-GCBSTSR
販売数量1個から
ねじ径M2～M6M3～M6
材質SUS304相当SUSXM7(SUS304相当)
頭部高さ※0.8～1.2
頭部引張強さ※350
六角穴深さ※2～41～2.4
締付トルク
N・m※		推奨0.6～50.4～3.3
破壊ー0.6～5
RoHS10対応
※Ｍ3～Ｍ6で比較
型番
TYPEM-L
E-GCBSTSR
(SUSXM7)		3－5
6
8
10
12
16
4－5
6
8
10
12
16
5－8
10
12
16
20
6－10
12
16
20

技術情報

本商品は、従来品と比べて六角穴深さが若干浅く、締付トルクが若干低くなります。用途に合わせてご利用ください。
六角穴深さがわかるように、頭部をカットした拡大画像　※参考
型番ねじ径六角穴深さ
(mm)		商品画像
E-GCBSTSR3-10M31～1.3
E-GCBSTSR4-10M41.1～1.6
E-GCBSTSR5-10M51.5～2
E-GCBSTSR6-12M61.9～2.4

型番リスト

表示件数:
  1. 1
型番
ねじの呼び(M)
長さL(mm)
ピッチ(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
3
5
0.5
10

1個

77円( 85円 )

在庫品1日目

当日出荷可能

3
6
0.5
10

1個

77円( 85円 )

在庫品1日目

当日出荷可能

3
8
0.5
10

1個

77円( 85円 )

在庫品1日目

当日出荷可能

3
10
0.5
10

1個

77円( 85円 )

在庫品1日目

当日出荷可能

3
12
0.5
10

1個

77円( 85円 )

在庫品1日目

当日出荷可能

3
16
0.5
10

1個

77円( 85円 )

在庫品1日目

当日出荷可能

4
5
0.7
10

1個

77円( 85円 )

在庫品1日目

当日出荷可能

4
6
0.7
10

1個

77円( 85円 )

在庫品1日目

当日出荷可能

4
8
0.7
10

1個

77円( 85円 )

在庫品1日目

当日出荷可能

4
10
0.7
10

1個

77円( 85円 )

在庫品1日目

当日出荷可能

4
12
0.7
10

1個

77円( 85円 )

在庫品1日目

当日出荷可能

4
16
0.7
10

1個

77円( 85円 )

在庫品1日目

当日出荷可能

5
8
0.8
10

1個

77円( 85円 )

在庫品1日目

当日出荷可能

5
10
0.8
10

1個

77円( 85円 )

在庫品1日目

当日出荷可能

5
12
0.8
10

1個

77円( 85円 )

在庫品1日目

当日出荷可能

5
16
0.8
10

1個

77円( 85円 )

在庫品1日目

当日出荷可能

5
20
0.8
10

1個

77円( 85円 )

在庫品1日目

当日出荷可能

6
10
1
10

1個

77円( 85円 )

在庫品1日目

当日出荷可能

6
12
1
10

1個

77円( 85円 )

在庫品1日目

当日出荷可能

6
16
1
10

1個

77円( 85円 )

在庫品1日目

当日出荷可能

6
20
1
10

1個

77円( 85円 )

在庫品1日目

当日出荷可能

  1. 1

Loading...

詳細情報

基本情報

【特長】
・SUS304相当で従来比大幅プライスダウン
・RoHS対応

(i)ご注意

  • 本商品はRoHS対応の超極低頭六角穴付きボルトです。
  • バラ(1個から)購入可能です。価格は型番リストタブまたはWOSにてご確認ください。
  • 工法変更により、六角穴深さが従来品より若干浅くなり、締付トルクが若干低くなります。用途に合わせてご利用ください。
  • 六角穴深さの詳細に関しては、技術情報を参照ください。

納期・価格

納期・スライド表

数量
区分		標準対応個別対応
小口大口
数量1～30003001～
値引率基準単価基準単価
出荷日通常お見積り
在庫品
翌日出荷
[ ! ]ご希望により17:00迄、当日出荷受付致します。
出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
