アルミフレーム ８－４５シリーズ Nタイプ Ｒ形状 ４５×４５ｍｍ
- 数量スライド割引
- 一部当日出荷可能
- 通常価格(税別)
- -
- 税込価格
- -
8-45シリーズのR形状のアルミフレームです。■8-45シリーズとは溝幅10m...
-
- 基準フレーム幅(mm)：
- 45
-
- フレームシリーズ：
- 8-45シリーズ
-
- フレーム形状：
- R形状
-
- フレームタイプ：
- NFS(標準タイプ)
-
- 表面処理：
- 白アルマイト処理
-
- 表面面取り加工：
- なし
-
- 材質：
- A6063S-T5
-
- フレームサイズ 幅(mm)：
- 45
-
- フレームサイズ 厚さ(mm)：
- 45
-
- 材質証明書：
- 対象
-
- 材質証明書：材質：
- A6063S-T5
-
- 材質証明書：表面処理：
- 白アルマイト処理
(i)ご注意
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

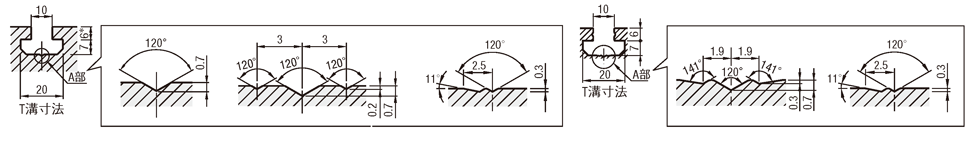

外形図・規格表
| 8-45シリーズ |
 |
＊軽量タイプ（HFSL、HFSLＦ、HFSLT、NFSL）は5.5になります。
[ ! ]タップ穴追加工をご指定の場合はアルミフレーム外形図、赤丸部に加工が施されます。
溝幅10mmのアルミフレームです。M8のボルトに適用します。
指定長フレーム規格表（追加工:可能）
| 型式 | − | L |
| NFSR8−4545 | − | 800 |
| KNFSR8−4545 | − | 4000 |
| タイプ | 材質 | 表面処理 | 型式 | L指定0.5mm単位 | 質量kg/m | 断面積mm2 | 断面2次モーメントmm4 | |
| ℓx | ℓy | |||||||
| NFS | A6063S－T5 | 白アルマイト | NFSR8－4545 | 50～4000 | 1.79 | 662 | 11.30×104 | 11.30×104 |
[ ! ]商品によって6000mmまで対応可能です。
[ ! ]対応できないフレームもあります。
カタログ規格外品サービスはこちら
固定長フレーム（有効長さ4000mm）規格表（追加工:不可）
[ ! ]固定長フレームは、各フレームの型式の頭にKが付いた型式となります。| タイプ | 材質 | 表面処理 | 型式 | Lmm | 断面積mm2 | 断面2次モーメントmm4 | |
| ℓx | ℓy | ||||||
| NFS | A6063S－T5 | 白アルマイト | KNFSR8－4545 | 4000 | 662 | 11.30×104 | 11.30×104 |
掴み代を含んだ実寸は4000mm以上となります（数十mm程度長くなります）。
固定長フレームはお客様で切断してご使用いただくフレームのため正確な長さの指定はできません。
アルミフレーム 総合情報ページ
フレーム / キャップ / 溝カバー
ブラケット / ジョイント / ナット
パネル / フェンスネット
安全柵ユニット
取手 / 蝶番 / 錠
キャスタ / アジャスタ / アンカー
アルミフレームユニット
他アクセサリ
設計手順 / 強度計算 / 組立方法
アルミフレームとは
追加工
[ ! ]ミスミの指定長アルミフレームは下記各種追加工をご利用頂くことで、より自由度の高い構造物の組立てが可能となります。種別やサイズによって一部適用不可のフレームがございます。適用可否は各追加工ページ記載の価格表にてご確認ください。
価格表内の記載「-]表記のものは適用不可となります。
| 分類 | 追加工名称 | 追加工コード例 | 使用例 | 内容 | カタログ |
|---|---|---|---|---|---|
| > 端面タップ加工 | 端面タップ (センター穴) | LTP/RTP/TPW LHP/RHP/HPW |  | フレームにタップ加工を行ないます。 この加工が必要なブラインドジョイント （スクリュージョイント / シンプルジョイント） | カタログ |
| 端面タップ (四方穴) | LSP/RSP/SPW |  | フレーム端面・隅の穴にタップ加工を行ないます。 | カタログ | |
| > カット方法変更 | 高精度カット | SC |  | 全長L寸法をL±0.5→L±0.2に公差変更し、高精度にカットします。 ※ L≦1500のみ適用可 | カタログ |
| 45度カット | L□T45/R□T45 |  | 45度の角度をつけてカットします。 | ||
| > レンチ穴あけ | 固定位置レンチ穴 | LWP/RWP |  | ブラインドジョイント締結の際に使用するレンチ穴をあけます。 フレームをL字に組む際に、相手側となるフレームの端面タップの位置にあわせ穴加工されます。 この加工が必要なブラインドジョイント （スクリュージョイント / シングルジョイント / タッピングジョイント） | カタログ |
| フレームキャップ 厚み分穴位置 移動 | FL/FR |  | 固定位置のレンチ穴をフレームキャップの厚み分（3mm）移動させます。 角に組んだ際にフレームキャップが出っ張らなくなります。 | ||
| 指定位置レンチ穴 | AH/BH/AV/BV |  | 左端面から任意の位置にレンチ穴をあけます。 梁部など、フレームの端部以外でのブラインドジョイント締結の際にご利用いただけます。 | カタログ | |
| > ザグリ穴あけ | 指定位置ザグリ穴 | Z6/XA100 |  | 左端面から任意の位置にザグリ穴をあけます。 フレーム同士の締結やテーブルなどの取り付けにご利用いただけます。 | カタログ |
| > ブラインド ジョイント 専用穴あけ | D穴 | LDH/RDH |  | シングルジョイント締結時に必要な穴をあけます。 （シングルジョイント） | カタログ |
| S穴 | LSH |  | 先入れダブルジョイント締結時に必要な穴をあけます。 (先入れダブルジョイント) | カタログ | |
| M穴 | LMH |  | 後入れダブルジョイント、センタージョイント締結時に必要な穴をあけます。 (後入れダブルジョイント / センタージョイント) | ||
| L穴 | JLP |  | パラレルジョイント締結時に必要な穴をあけます。 (パラレルジョイント) | カタログ | |
| > その他加工 | GNFSシリーズ GFSシリーズ 端面タップ | LTS/RTS/TSW |  | フレームにタップ加工を行ないます。高剛性用プレートタイプのフレームキャップを使用する際に必要な加工です。 (高剛性用プレート) | カタログ |
| 端面C面取り | CW |  | フレーム端面の外周にC面取り加工を行ないます。 | カタログ | |
| シール貼り付け | ZZZ |  | アルミフレームのカタログ記号などを印刷したシールを貼付けます。 文字数などの制限はありますが、お客様の通し番号・ユニット番号の印字も可能です。 |
