【クリーン洗浄品】精密シャフト　片端おねじ逃げ溝付き/スパナ溝付き

【クリーン洗浄品】精密シャフト　片端おねじ逃げ溝付き/スパナ溝付き

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

型番

未確定336件の候補があります。

Loading...

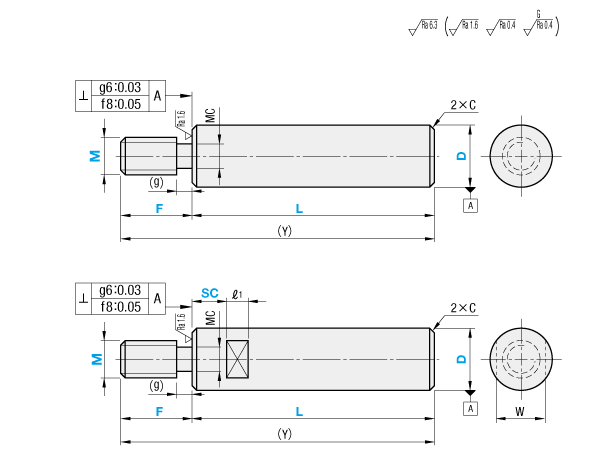

外形図・規格表

スパナ溝無し

スパナ溝付き


[ ! ]D部面粗度はメッキ品メッキ無し品はです。
[ ! ]L、F、SC寸の寸法公差はJISB0405m級に準じる。ただし、おねじ面取り公差は除く。
TypeD公差[ M ]材質[ H ]硬度[ S ]表面処理洗浄方法
スパナ溝無しスパナ溝付き洗浄方法洗浄環境梱包形態梱包環境
SL-VSAFNSL-VSAFSg6SUS440Cまたは
13Cr系ステンレス		高周波焼入
有効硬化層深さ>>こちら
SUJ2相当 58HRC〜
SUS440Cまたは
13Cr系ステンレス 56HRC〜		−脱脂洗浄一般環境防錆梱包一般環境
SH-VSAFNSH-VSAFS精密洗浄クラス1000脱気2重梱包クラス１0
SL-VPSAFNSL-VPSAFS硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚5μ以上		脱脂洗浄一般環境防錆梱包一般環境
SH-VPSAFNSH-VPSAFS精密洗浄クラス1000脱気2重梱包クラス１0
SL-VRFNSL-VRFSSUJ2相当低温黒色クロムメッキ脱脂洗浄一般環境防錆梱包一般環境
SH-VRFNSH-VRFS精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。>>こちら参照
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−L−F−M−SC
SL-VSAFS13−200−F20−M10−SC10
D公差
Dg6
8−0.005
−0.014
10
12−0.006
−0.017
13
15
16
18
20−0.007
−0.020
25
30

型式指定1mm単位選択スパナ溝寸法(Y)
Max.		C
TypeDLFM(並目)SCWℓ1
スパナ溝無し
SL-VSAFN
SH-VSAFN

SL-VPSAFN
SH-VPSAFN

SL-VRFN
SH-VRFN		スパナ溝付き
SL-VSAFS
SH-VSAFS

SL-VPSAFS
SH-VPSAFS

SL-VRFS
SH-VRFS		825〜2955≦F≦M×3

[ ! ]F−(g)≧Pitch×3		6      SC＝指定1mm単位

[ ! ]SC＋ℓ1≦L
[ ! ]SC≧0		783000.5 以下
1025〜34568     8350
1225〜3456810    1010350
1325〜3456810    11350
1525〜345681012   13350
1625〜345681012   14350
1825〜34568101216   16350
2025〜44568101216  [ ! ]スパナ溝詳細>>こちら174501.0 以下
2525〜445 810121620  22450
3025〜445 81012162024 2715450

並目ねじ詳細
MPitchMC逃げ(g)
61.04.22
81.256.03
101.57.7
121.759.44
162.013.0
202.516.45
243.019.6

■おねじ部C面取り詳細

ねじの
呼びM		ピッチ
P		面取りC
(参考値)
30.500.50
40.700.75
50.800.75
61.001.00
81.251.25
101.501.50
121.751.75
162.002.00
202.502.50
243.003.00
303.503.50
おねじ先端C面取り
[ ! ]軸端部にセンター穴が付く場合があります。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工詳細

・追加工詳細は下記よりご確認ください。
 ※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
 ※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。

追加工
コード		画像固定寸法適用条件 指定例￥/1Code
LKC

L寸法・公差を

精密に変更

・L≦200→L±0.03[ ! ]L寸200まで適用
[ ! ]L寸単位0.1mm指定可		VAFS30-150.5-F20-M10-SC20-LKC400
FC

平面取り1箇所追加

Dｈ
8～181
20～302
[ ! ]FC,E=指定1mm単位
[ ! ]FC≦5×D
[ ! ]E=0またはE≧2

[ NG ]WFCとの併用不可		VAFS30-250-F20-M10-SC20-FC10-E8200
WFC

平面取り2箇所追加

Dｈ
8～181
20～302
[ ! ]WFC,A,E=指定1mm単位
[ ! ]WFC≦5×D
[ ! ]A（E）=0またはA（E）≧2

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ]FCとの併用不可		VAFS30-250-F20-M10-SC20-WFC10-A8-E20400
SX

SCのスパナ溝の他に

スパナ溝を追加

DWℓ1 DWℓ1
878 201710
108 2522
121010 302715
1311
1513
1614
1816
[ ! ]スパナ溝付きのみ適用
[ ! ]SX=指定1mm単位
[ ! ]SC+SX+ℓ1X2＜L
[ ! ]SX≧0

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。		VAFS30-250-F20-M10-SC20-SX15400
MMC
MMS		おねじを細目ねじに変更

DMMCMMS
83456
10 4568
12  56810     10
13  56810     10
15  5681012    1012
16  5681012    101214
18  568101215   101214
20   6810121517  10121418
25    81012151720 10121418
30    810121517202510121418
ピッチ0.350.50.751.01.51.251.5
細目ねじ逃げ寸法①細目ねじ逃げ寸法②
MMCPitchMCg
60.754.82.0
81.06.4
108.4
1210.4
1513.4
1715.4
2018.4
MMSPitchMCg
101.2583
121.59.7
1411.7
1815.7
【ベアリングナット 細目追加工】
・「MMC」と指定

【シリンダ 細目追加工】
・「MMS」と指定		VAFS30-250-F20-MMC15-SC20300

・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。
[ ! ]型式は洗浄前商品の型式で記載しております。

真円度（M）、真直度（K）、L寸法公差、直角度

■真直度測定方法
軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。
■真直度M ■直角度K ■L寸法公差
外径g6のシャフト（焼き入れ）
D真円度 M
を超え以下
7130.004
13200.005
20300.006
単位：mm		外径f8のシャフト（焼きなし）
D真円度 M
を超え以下
7100.011
10180.014
18300.017
単位：mm		外径g6のシャフト（焼き入れ）
DL真直度 K
8～30L≦1000.01以下
L＞100（L/100）×0.01以下
単位：mm		外径f8のシャフト（焼きなし）
L真直度 K
L≦1000.025以下
L＞100（L/100）×0.025以下
単位：mm		外径g6のシャフト（焼き入れ）
LL寸法
を超え以下公差
2430±0.2
30120±0.3
120400±0.5
400445±0.8
単位：mm		外径f8のシャフト（焼きなし）
LL寸法
を超え以下公差
2430±0.2
30120±0.3
120400±0.5
400445±0.8
単位：mm

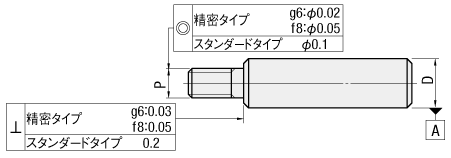

■同軸度・直角度



硬度・表面処理の注意点

■加工部の硬度低下について

・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度



■硬度低下範囲

・加工部から10mm程度



(例)



■焼なましによる硬度低下加工部

・おねじ ・スパナ溝 ・平面取り



■焼き入れの有効硬化層深さ

有効硬化層深さは外形寸法や材質の違いにより異なります。

外径 D有効硬化層深さ
SUJ2相当SUS440C/
13Cr系ステンレス
8・100.5以上0.5以上
12・130.7以上
15～200.7以上
25・301.0以上

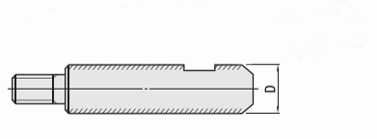

■硬質クロムメッキ及び加工部のメッキ層について

  • 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
  • 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。


例)メッキ残り部:段付き おねじシャフト 平面取り追加

///部:メッキ残部



シャフトと回転軸の違い

・リニアシャフトと 回転軸用シャフトの仕様比較



■基本仕様

仕様シャフト回転軸
材質SUJ2相当
SUS440Cまたは13Cr系ステンレス		S45C相当
SUS304		S45C相当
SUS304		SCM435
焼き入れ高周波焼き入れ--硬度30～35HRC
外径公差 g6/h5f8g6/h9/h7g6
表面処理メッキ無
硬質クロムメッキ
低温黒色クロムメッキ
無電解ニッケルメッキ（全長表面処理タイプ）		硬質クロムメッキメッキ無
四三酸化鉄皮膜
無電解ニッケルメッキ		四三酸化鉄皮膜
無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください



■追加工

追加工名称シャフト回転軸
L寸公差変更 L<200⇒L±0.03
200≦L<500⇒L±0.05
L≧500⇒L±0.1		L<500⇒L±0.05
L≧500⇒L±0.1
L≧800は適用不可
スパナ溝追加工2箇所まで指定可能1箇所まで指定可能
平面取り 2箇所まで指定可能3箇所まで指定可能
2面取り追加工2箇所まで指定可能
角度指定：固定		1箇所まで指定可能
角度指定：15度単位で指定可能
V溝追加工 2箇所まで指定可能-
キー溝2箇所まで指定可能
段部への加工：不可		4箇所まで指定可能
段部への加工：可
おねじ細目ねじ変更2種類1種類
めねじ細目ねじ変更1種類-
逃げ溝追加M6～M30M3～M30
めねじ深さ変更可能可能
止め輪溝2箇所指定可能
（追加工ではなく止め輪付タイプとなります）		D部2箇所、段部それぞれ1箇所 併用可
スリットカム用溝 -1箇所まで指定可能
同軸度変更 -可能
おねじ左ねじ変更 -可能
すり割り溝追加-1箇所まで指定可能
C面取り幅変更-可能

関連リンク

■よくある質問

//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06


洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄


高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


エアブロー(オイルフリー)
使用



防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
