【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

型番

未確定324件の候補があります。

Loading...

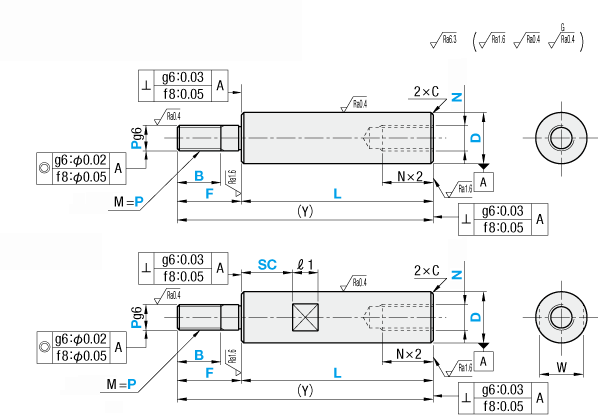

外形図・規格表

スパナ溝無し

スパナ溝付き


[ ! ]D部面粗度はメッキ品メッキ無し品はです。
[ ! ]L、F、SC寸の寸法公差はJISB0405m級に準じる。ただし、おねじ面取り公差は除く。
L、F、SC寸公差表
寸法区分公差
(㎜)
を超え以下
0.53±0.1
36±0.1
630±0.2
30120±0.3
120400±0.5
4001000±0.8
[ ! ]JIS B 0405ｍ級(中級)に準拠。

TypeD公差[ M ]材質[ H ]硬度[ S ]表面処理洗浄方法
スパナ溝無しスパナ溝付き洗浄方法洗浄環境梱包形態梱包環境
SL-VSFBDSL-VSFAZg6SUS440Cまたは
13Cr系ステンレス		高周波焼入
有効硬化層深さ>>こちら
SUJ2相当 58HRC〜
SUS440Cまたは
13Cr系ステンレス 56HRC〜		−脱脂洗浄一般環境防錆梱包一般環境
SH-VSFBDSH-VSFAZ精密洗浄クラス1000脱気2重梱包クラス１0
SL-VPSFBDSL-VPSFAZ硬質クロムメッキ
メッキ硬度HV750〜
メッキ厚5μ以上		脱脂洗浄一般環境防錆梱包一般環境
SH-VPSFBDSH-VPSFAZ精密洗浄クラス1000脱気2重梱包クラス１0
SL-VRBDSL-VRAZSUJ2相当低温黒色クロムメッキ脱脂洗浄一般環境防錆梱包一般環境
SH-VRBDSH-VRAZ精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。>>こちら参照。
[ ! ]締付トルク、降伏応力データのご用意がございません。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−L−F−B−P−N−SC
SL-VSFAZ16
SH-VSFBD12		−
−		200
277		−
−		F20
F20		−
−		B12
B12		−
−		P10
P8		−
−		N8
N5		−
 		SC10

D公差
Dg6
5−0.004
−0.012
6
8−0.005
−0.014
10
12−0.006
−0.017
13
15
16
18
20−0.007
−0.020
25
30
型式指定1mm単位P(並目)
選択		N(並目)
選択		スパナ溝寸法(Y)
Max.		C
TypeDLFBSCWℓ1
スパナ溝無し
(D5〜30)
SL-VSFBD
SH-VSFBD

SL-VPSFBD
SH-VPSFBD

SL-VRBD
SH-VRBD		スパナ溝付き
(D6〜30)
SL-VSFAZ
SH-VSFAZ

SL-VPSFAZ
SH-VPSFAZ

SL-VRAZ
SH-VRAZ		525〜2962≦F≦P×5(P≦6のとき)
B≦F−2

(P＝8・10のとき)
B≦F−3

(P≧12のとき)
B≦F−5

(ねじなしのとき)
B＝0

[ ! ]B≧Pitch×3		3         2.63        −−−3000.2以下
625〜29634         3        SC＝指定1mm単位

[ ! ]SC＋ℓ1≦L
[ ! ]SC≧0		583000.5以下
825〜2963456       345      7300
1025〜345 4568      3456     8350
1225〜345  56810      4568    1010350
1325〜345  56810      4568    11350
1525〜345  5681012     456810   13350
1625〜345  5681012     456810   14350
1825〜345  568101216    45681012  [ ! ]スパナ溝詳細16350
2025〜445   68101216    45681012  >>こちら174501.0以下
2525〜445    810121620   4568101216  22450
3025〜445    81012162024    6810121620 2715450
並目ねじ寸法
MPitch
30.5
40.7
50.8
61.0
81.25
101.5
121.75
162.0
202.5
243.0



■おねじ部C面取り詳細

ねじの
呼びM		ピッチ
P		面取りC
(参考値)
30.500.50
40.700.75
50.800.75
61.001.00
81.251.25
101.501.50
121.751.75
162.002.00
202.502.50
243.003.00
303.503.50
おねじ先端C面取り
[ ! ]全長Lは、N×3≦Lが必要です。[ ! ]D＝Pの場合、B寸法はF＝Bでご指定ください。但しL寸法・F寸法を優先して製作しますので、B寸法はF−（Pitch×2）となります。
[ ! ]軸端部にセンター穴が付く場合があります。
[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工詳細

・追加工詳細は下記よりご確認ください。
 ※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
 ※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。

追加工
コード		追加工内容 固定寸法適用条件 指定例￥/1Code
LKC

L寸法・公差を

精密に変更

・L≦200→L±0.03[ ! ]L寸200まで適用
[ ! ]L寸単位0.1mm指定可		VFAZ16-100.5-F20-B12-P10-N8-SC10-LKC400
SX

SCのスパナ溝の他に

スパナ溝を追加

DWℓ1 DWℓ1
658 181610
87 2017
108 2522
121010 302715
1311
1513
1614
[ ! ]スパナ溝付きのみ適用
[ ! ]SX=指定1mm単位
[ ! ]SC+SX+ℓ1X2＜L
[ ! ]SX≧0

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。		VFAZ16-200-F20-B12-P10-N8-SC10-SX15400
FC

平面取り1箇所追加

Dｈ
5～60.5
8～181
20～302
[ ! ]FC,E=指定1mm単位
[ ! ]FC≦5×D
[ ! ]E=0またはE≧2

[ NG ]WFCとの併用不可		VFAZ16-200-F20-B12-P10-N8-SC10-FC10-E8200
WFC

平面取り2箇所追加

Dｈ
5～60.5
8～181
20～302
[ ! ]WFC,A,E=指定1mm単位
[ ! ]WFC≦5×D
[ ! ]A（E）=0またはA（E）≧2

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ]FCとの併用不可		VFAZ16-200-F20-B12-P10-N8-SC10-WFC8-A8-E4400
PMC
PMS		おねじを細目ねじに変更

DPMCPMS
53
634
83456
10 4568
12  56810     10
13  56810     10
15  5681012    1012
16  5681012    101214
18  568101215   101214
20   6810121517  10121418
25    81012151720 10121418
30    810121517202510121418
ピッチ0.350.50.751.01.51.251.5
【ベアリングナット 細目追加工】
「P」を「PMC」に変更し指定

【シリンダ 細目追加工】
「P」を「PMS」に変更し指定		VFAZ16-200-F20-B12-PMC10-N8-SC10300
NSCめねじを細目ねじに変更

DNSC
12・138
15・16810
1881012
208101214
25・30810121418
ピッチ1.01.251.5
[ ! ]D=12以上適用
[ NG ]NDとの併用不可		VFAZ16-200-F20-B12-P10-NSC8-SC10300
NDめねじ有効長を
N×3に変更

-[ ! ]D=10～30かつ、N=6～20適用
[ ! ]片端めねじ：ND×3.5+7≦L

[ NG ]NSCとの併用不可		VFAZ16-200-F20-B12-P10-ND8-SC10200

・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。
[ ! ]型式は洗浄前商品の型式で記載しております。

真円度（M）、真直度（K）、L寸法公差、直角度

■真直度測定方法
軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。
■真直度M ■直角度K ■L寸法公差
外径g6のシャフト（焼き入れ）
D真円度 M
を超え以下
4130.004
13200.005
20300.006
単位：mm		外径f8のシャフト（焼きなし）
D真円度 M
を超え以下
6100.011
10180.014
18300.017
単位：mm		外径g6のシャフト（焼き入れ）
DL真直度 K
5条件なし（L/100）×0.03以下
6～30L≦1000.01以下
L＞100（L/100）×0.01以下
単位：mm		外径f8のシャフト（焼きなし）
L真直度 K
L≦1000.025以下
L＞100（L/100）×0.025以下
単位：mm		外径g6のシャフト（焼き入れ）
LL寸法
を超え以下公差
2430±0.2
30120±0.3
120400±0.5
400445±0.8
単位：mm		外径f8のシャフト（焼きなし）
LL寸法
を超え以下公差
2430±0.2
30120±0.3
120400±0.5
400445±0.8
単位：mm

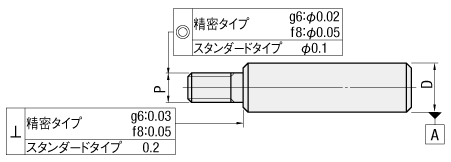

■同軸度・直角度



硬度・表面処理の注意点

■加工部の硬度低下について

・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度



■硬度低下範囲

・加工部から10mm程度



(例)



■焼なましによる硬度低下加工部

・おねじ ・スパナ溝 ・平面取り



■めねじの硬度低下条件

めねじは材質や選定条件により硬度低下の条件が異なります。

  • SUS440Cまたは13Cr系ステンレス：めねじ部分は硬度低下します。
  • SUJ2相当：下記条件の場合、めねじ部分が硬度低下します。
         ・M≧D/2の場合 ・RCのねじ ・めねじ2穴タイプ


■焼き入れの有効硬化層深さ

有効硬化層深さは外形寸法や材質の違いにより異なります。

外径 D有効硬化層深さ
SUJ2相当SUS440C/
13Cr系ステンレス
50.5以上0.5以上
6～10
12・130.7以上
15～200.7以上
25・301.0以上


■硬質クロムメッキ及び加工部のメッキ層について

  • 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
  • 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。


例)メッキ残り部:段付き おねじシャフト 平面取り追加

///部:メッキ残部



シャフトと回転軸の違い

・リニアシャフトと 回転軸用シャフトの仕様比較



■基本仕様

仕様シャフト回転軸
材質SUJ2相当
SUS440Cまたは13Cr系ステンレス		S45C相当
SUS304		S45C相当
SUS304		SCM435
焼き入れ高周波焼き入れ--硬度30～35HRC
外径公差 g6/h5f8g6/h9/h7g6
表面処理メッキ無
硬質クロムメッキ
低温黒色クロムメッキ
無電解ニッケルメッキ（全長表面処理タイプ）		硬質クロムメッキメッキ無
四三酸化鉄皮膜
無電解ニッケルメッキ		四三酸化鉄皮膜
無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください



■追加工

追加工名称シャフト回転軸
L寸公差変更 L<200⇒L±0.03
200≦L<500⇒L±0.05
L≧500⇒L±0.1		L<500⇒L±0.05
L≧500⇒L±0.1
L≧800は適用不可
スパナ溝追加工2箇所まで指定可能1箇所まで指定可能
平面取り 2箇所まで指定可能3箇所まで指定可能
2面取り追加工2箇所まで指定可能
角度指定：固定		1箇所まで指定可能
角度指定：15度単位で指定可能
V溝追加工 2箇所まで指定可能-
キー溝2箇所まで指定可能
段部への加工：不可		4箇所まで指定可能
段部への加工：可
おねじ細目ねじ変更2種類1種類
めねじ細目ねじ変更1種類-
逃げ溝追加M6～M30M3～M30
めねじ深さ変更可能可能
止め輪溝2箇所指定可能
（追加工ではなく止め輪付タイプとなります）		D部2箇所、段部それぞれ1箇所 併用可
スリットカム用溝 -1箇所まで指定可能
同軸度変更 -可能
おねじ左ねじ変更 -可能
すり割り溝追加-1箇所まで指定可能
C面取り幅変更-可能

関連リンク

■よくある質問

//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06


洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄


高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


エアブロー(オイルフリー)
使用



防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程

型番リスト

表示件数:
  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 6
  8. 次へ
型番
材質
詳細材質
表面処理
軸径 D(φ)
長さ L(mm)
洗浄方法
硬度
1箇所スパナ溝追加 [SC](mm)
おねじ(並目) [P](mm)
おねじ細目ねじ変更 [PMC](mm)
おねじ細目ねじ変更 [PMS](mm)
めねじ(並目・有効長：呼び径×2) [N](mm)
めねじ(並目・有効長：呼び径×3) [ND](mm)
めねじNを細目ねじ変更 [NSC](mm)
B(mm)
F(mm)
材質証明書：材質
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
6
25 ～ 296
精密洗浄
高周波焼入(56HRC～)
0 ～ 288
3 ～ 4
-
-
3
-
-
0 ～ 18
2 ～ 20
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
6
25 ～ 296
精密洗浄
高周波焼入(56HRC～)
0 ～ 288
-
3 ～ 4
-
3
-
-
0 ～ 18
2 ～ 20
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
8
25 ～ 296
精密洗浄
高周波焼入(56HRC～)
0 ～ 288
3 ～ 6
-
-
3 ～ 5
-
-
0 ～ 28
2 ～ 30
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
8
25 ～ 296
精密洗浄
高周波焼入(56HRC～)
0 ～ 288
-
3 ～ 6
-
3 ～ 5
-
-
0 ～ 28
2 ～ 30
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 337
4 ～ 8
-
-
3 ～ 6
-
-
0 ～ 38
2 ～ 40
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 337
4 ～ 8
-
-
-
6
-
0 ～ 38
2 ～ 40
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 337
-
4 ～ 8
-
3 ～ 6
-
-
0 ～ 38
2 ～ 40
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 337
-
4 ～ 8
-
-
6
-
0 ～ 38
2 ～ 40
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
12
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
5 ～ 10
-
-
4 ～ 8
-
-
0 ～ 48
2 ～ 50
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
12
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
5 ～ 10
-
-
-
6 ～ 8
-
0 ～ 48
2 ～ 50
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
12
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
5 ～ 10
-
-
-
-
8
0 ～ 48
2 ～ 50
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
12
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
5 ～ 10
-
4 ～ 8
-
-
0 ～ 48
2 ～ 50
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
12
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
5 ～ 10
-
-
6 ～ 8
-
0 ～ 48
2 ～ 50
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
12
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
5 ～ 10
-
-
-
8
0 ～ 48
2 ～ 50
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
12
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
-
10
4 ～ 8
-
-
0 ～ 48
2 ～ 50
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
12
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
-
10
-
6 ～ 8
-
0 ～ 48
2 ～ 50
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
12
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
-
10
-
-
8
0 ～ 48
2 ～ 50
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
13
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
5 ～ 10
-
-
4 ～ 8
-
-
0 ～ 48
2 ～ 50
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
13
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
5 ～ 10
-
-
-
6 ～ 8
-
0 ～ 48
2 ～ 50
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
13
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
5 ～ 10
-
-
-
-
8
0 ～ 48
2 ～ 50
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
13
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
5 ～ 10
-
4 ～ 8
-
-
0 ～ 48
2 ～ 50
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
13
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
5 ～ 10
-
-
6 ～ 8
-
0 ～ 48
2 ～ 50
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
13
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
5 ～ 10
-
-
-
8
0 ～ 48
2 ～ 50
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
13
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
-
10
4 ～ 8
-
-
0 ～ 48
2 ～ 50
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
13
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
-
10
-
6 ～ 8
-
0 ～ 48
2 ～ 50
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
13
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
-
10
-
-
8
0 ～ 48
2 ～ 50
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
15
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
5 ～ 12
-
-
4 ～ 10
-
-
0 ～ 58
2 ～ 60
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
15
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
5 ～ 12
-
-
-
6 ～ 10
-
0 ～ 58
2 ～ 60
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
15
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
5 ～ 12
-
-
-
-
8 ～ 10
0 ～ 58
2 ～ 60
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
15
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
5 ～ 12
-
4 ～ 10
-
-
0 ～ 58
2 ～ 60
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
15
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
5 ～ 12
-
-
6 ～ 10
-
0 ～ 58
2 ～ 60
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
15
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
5 ～ 12
-
-
-
8 ～ 10
0 ～ 58
2 ～ 60
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
15
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
-
10 ～ 12
4 ～ 10
-
-
0 ～ 58
2 ～ 60
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
15
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
-
10 ～ 12
-
6 ～ 10
-
0 ～ 58
2 ～ 60
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
15
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
-
10 ～ 12
-
-
8 ～ 10
0 ～ 58
2 ～ 60
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
16
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
5 ～ 12
-
-
4 ～ 10
-
-
0 ～ 58
2 ～ 60
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
16
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
5 ～ 12
-
-
-
6 ～ 10
-
0 ～ 58
2 ～ 60
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
16
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
5 ～ 12
-
-
-
-
8 ～ 10
0 ～ 58
2 ～ 60
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
16
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
5 ～ 12
-
4 ～ 10
-
-
0 ～ 58
2 ～ 60
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
16
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
5 ～ 12
-
-
6 ～ 10
-
0 ～ 58
2 ～ 60
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
16
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
5 ～ 12
-
-
-
8 ～ 10
0 ～ 58
2 ～ 60
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
16
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
-
10 ～ 14
4 ～ 10
-
-
0 ～ 58
2 ～ 60
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
16
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
-
10 ～ 14
-
6 ～ 10
-
0 ～ 58
2 ～ 60
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
16
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
-
10 ～ 14
-
-
8 ～ 10
0 ～ 58
2 ～ 60
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
18
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
5 ～ 16
-
-
4 ～ 12
-
-
0 ～ 78
2 ～ 80
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
18
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
5 ～ 16
-
-
-
6 ～ 12
-
0 ～ 78
2 ～ 80
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
18
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
5 ～ 16
-
-
-
-
8 ～ 12
0 ～ 78
2 ～ 80
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
18
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
5 ～ 15
-
4 ～ 12
-
-
0 ～ 78
2 ～ 80
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
18
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
5 ～ 15
-
-
6 ～ 12
-
0 ～ 78
2 ～ 80
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
18
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
5 ～ 15
-
-
-
8 ～ 12
0 ～ 78
2 ～ 80
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
18
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
-
10 ～ 14
4 ～ 12
-
-
0 ～ 78
2 ～ 80
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
18
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
-
10 ～ 14
-
6 ～ 12
-
0 ～ 78
2 ～ 80
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
18
25 ～ 345
精密洗浄
高周波焼入(56HRC～)
0 ～ 335
-
-
10 ～ 14
-
-
8 ～ 12
0 ～ 78
2 ～ 80
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
20
25 ～ 445
精密洗浄
高周波焼入(56HRC～)
0 ～ 435
6 ～ 16
-
-
4 ～ 12
-
-
0 ～ 78
2 ～ 80
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
20
25 ～ 445
精密洗浄
高周波焼入(56HRC～)
0 ～ 435
6 ～ 16
-
-
-
6 ～ 12
-
0 ～ 78
2 ～ 80
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
20
25 ～ 445
精密洗浄
高周波焼入(56HRC～)
0 ～ 435
6 ～ 16
-
-
-
-
8 ～ 14
0 ～ 78
2 ～ 80
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
20
25 ～ 445
精密洗浄
高周波焼入(56HRC～)
0 ～ 435
-
6 ～ 17
-
4 ～ 12
-
-
0 ～ 78
2 ～ 80
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
20
25 ～ 445
精密洗浄
高周波焼入(56HRC～)
0 ～ 435
-
6 ～ 17
-
-
6 ～ 12
-
0 ～ 78
2 ～ 80
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
20
25 ～ 445
精密洗浄
高周波焼入(56HRC～)
0 ～ 435
-
6 ～ 17
-
-
-
8 ～ 14
0 ～ 78
2 ～ 80
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

[ステンレス] SUS440Cまたは13Cr系ステンレス
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
20
25 ～ 445
精密洗浄
高周波焼入(56HRC～)
0 ～ 435
-
-
10 ～ 14
4 ～ 12
-
-
0 ～ 78
2 ～ 80
SUS440Cまたは13Cr系ステンレス
硬質クロムメッキ
10

1個

-( - )

8日目

  1. 1
  2. 2
  3. 3
  4. 4
  5. 5
  6. …
  7. 6
  8. 次へ

Loading...

詳細情報

基本情報

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いずれも標準型番で1個からご注文頂けます。
お客様での洗浄や外注依頼の洗浄が不要となり、手間が削減出来ます。
■洗浄型式
・脱脂洗浄（防錆1重梱包）　　　　 ：型番SL-□□
・精密洗浄（脱気2重梱包）　　　　 ：型番SH-□□
・電解研磨＋精密洗浄（脱気2重梱包） ：型番SHD-□□
商品型番 洗浄方法 梱包形態 未洗浄品と比べた効果 ご利用環境（目安） 工程別
SL-□□ 脱脂洗浄 防錆梱包 油分除去 一般環境 通常組立工程
バッテリー組立後工程
SH-□□ 精密洗浄 脱気２重梱包 油分除去
粉塵除去		 クリーン環境（クラス10～1,000） バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
SHD-□□ 電解研磨＋精密洗浄 脱気２重梱包 油分除去
粉塵除去
アウトガス低減		 真空環境
クリーン環境（クラス10～1,000）		 半導体前工程
液晶成膜工程
有機EL前工程
■ご留意事項
洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
適用場所や保管環境には十分ご注意くださいますようお願いいたします。

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短LL51L101L201L301
～～～～～
50100200300445
SL-VSFBD53,9204,6306,0608,170－
63,8004,3505,4607,220－
84,1404,7906,0708,030－
104,3405,0006,3008,35010,540
125,0705,9107,66010,07012,490
135,2906,1407,93010,33012,820
155,7206,6607,96010,38013,820
165,7706,6707,97010,39013,880
185,9006,7608,14010,55014,130
206,0306,7808,29010,61014,350
257,3508,30010,18012,95017,310
308,2609,30011,38014,41019,140
SH-VSFBD54,5205,2306,6608,970－
64,4004,9506,0608,020－
84,7405,3906,6708,830－
104,9405,6006,9009,15011,540
125,6706,5108,26010,87013,490
135,8906,7408,53011,13013,820
156,3207,2608,56011,18014,820
166,3707,2708,57011,19014,880
186,5007,3608,74011,35015,130
206,6307,3808,89011,41015,350
257,9508,90010,78013,75018,310
308,8609,90011,98015,21020,140
SL-VPSFBD55,0506,0708,07010,850－
64,8305,6107,1509,420－
85,3306,2308,02010,580－
105,4206,3008,05010,64013,140
126,6907,86010,32013,52016,400
136,9308,13010,62013,80016,750
157,5308,84010,68013,84018,140
167,6108,85010,69013,85018,230
187,7908,99010,93014,09018,590
207,9509,02011,13014,18018,880
259,81011,14013,75017,45023,060
3011,09012,54015,44019,49025,590
SH-VPSFBD55,6506,6708,67011,650－
65,4306,2107,75010,220－
85,9306,8308,62011,380－
106,0206,9008,65011,44014,140
127,2908,46010,92014,32017,400
137,5308,73011,22014,60017,750
158,1309,44011,28014,64019,140
168,2109,45011,29014,65019,230
188,3909,59011,53014,89019,590
208,5509,62011,73014,98019,880
2510,41011,74014,35018,25024,060
3011,69013,14016,04020,29026,590
SL-VRBD53,8404,2805,1406,620－
63,8104,1604,8606,190－
84,1004,4705,2006,680－
104,2504,6205,3706,9008,970
124,7205,1806,4008,18010,360
134,8605,3606,6008,41010,630
155,1605,6507,2509,42011,870
165,2605,7507,3509,53011,970
185,4906,0107,6509,89012,360
206,1006,6108,17010,50013,870
257,4408,21010,23013,31017,680
308,6009,89012,31016,37021,470
SH-VRBD54,4404,8805,7407,420－
64,4104,7605,4606,990－
84,7005,0705,8007,480－
104,8505,2205,9707,7009,970
125,3205,7807,0008,98011,360
135,4605,9607,2009,21011,630
155,7606,2507,85010,22012,870
165,8606,3507,95010,33012,970
186,0906,6108,25010,69013,360
206,7007,2108,77011,30014,870
258,0408,81010,83014,11018,680
309,20010,49012,91017,17022,470

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価
TypeD最短LL51L101L201L301
〜〜〜〜〜
50100200300445
SL-VSFAZ64,2504,7905,8907,650－
84,5505,2006,4708,410－
104,7805,4406,7408,80010,980
125,5206,3608,09010,51012,930
135,6906,5508,31010,74013,170
156,1707,1208,42010,86014,260
166,2607,1408,49010,88014,420
186,3007,1508,52010,90014,470
206,4707,2308,73011,05014,790
257,8508,79010,67013,43017,810
308,7509,79011,86014,89019,630
SH-VSFAZ64,8505,3906,4908,450－
85,1505,8007,0709,210－
105,3806,0407,3409,60011,980
126,1206,9608,69011,31013,930
136,2907,1508,91011,54014,170
156,7707,7209,02011,66015,260
166,8607,7409,09011,68015,420
186,9007,7509,12011,70015,470
207,0707,8309,33011,85015,790
258,4509,39011,27014,23018,810
309,35010,39012,46015,69020,630
SL-VPSFAZ65,4906,2707,83010,110－
85,9406,8408,64011,200－
106,2207,1408,95011,64014,170
127,2508,41010,85014,02016,890
137,5508,75011,21014,40017,380
158,0909,41011,22014,41018,610
168,2909,54011,40014,59019,000
188,4009,61011,54014,70019,210
208,6409,72011,84014,92019,670
2510,50011,82014,45018,14023,740
3011,77013,23016,12020,17026,280
SH-VPSFAZ66,0906,8708,43010,910－
86,5407,4409,24012,000－
106,8207,7409,55012,44015,170
127,8509,01011,45014,82017,890
138,1509,35011,81015,20018,380
158,69010,01011,82015,21019,610
168,89010,14012,00015,39020,000
189,00010,21012,14015,50020,210
209,24010,32012,44015,72020,670
2511,10012,42015,05018,94024,740
3012,37013,83016,72020,97027,280
SL-VRAZ64,2804,6305,3506,680－
84,5404,9105,6507,120－
104,6905,0605,8207,3409,420
125,1405,5906,7908,56010,730
135,3105,8107,0508,86011,070
155,6006,0907,6909,87012,310
165,7106,2007,8009,97012,420
185,9306,4508,09010,33012,810
206,5007,0008,55010,85014,200
257,9208,70010,72013,80018,170
309,09010,37012,80016,86021,960
SH-VRAZ64,8805,2305,9507,480－
85,1405,5106,2507,920－
105,2905,6606,4208,14010,420
125,7406,1907,3909,36011,730
135,9106,4107,6509,66012,070
156,2006,6908,29010,67013,310
166,3106,8008,40010,77013,420
186,5307,0508,69011,13013,810
207,1007,6009,15011,65015,200
258,5209,30011,32014,60019,170
309,69010,97013,40017,66022,960
■数量スライド価格 （[ ! ]1円未満切り捨て） こちら
◦SUJ2相当 SUS440Cまたは13Cr系ステンレス D6〜D12・D16・D20
数量区分標準対応個別対応
小口大口大口
数　量1〜45〜1213〜1920〜5051〜100101～
値引率基準単価5%10%15%23%お見積り
出荷日通常＋4日
[ ! ]表示数量超えはWOSにてご確認ください。

◦上記以外
数量区分標準対応個別対応
小口大口
数　量1〜45〜1213〜1920〜5051～
値引率基準単価5%10%15%お見積り
出荷日通常
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 9 日目出荷
[ NG ]ストーク適用不可


出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

[ ! ]軸端加工部（ねじ有効長さ＋約10mm）加工のための焼きなましによる硬度低下の可能性があります。
[ ! ]L寸公差・ 真円度・真直度・直角度・同軸度・硬度変化>>こちら
[ ! ]低温黒色クロムメッキの特長>>こちら
[ ! ]SUS440Cまたは13Cr系ステンレス規格については>>こちら

使用例

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付

    【クリーン洗浄品】精密シャフト　片端おねじ/片端おねじスパナ溝付き

    【クリーン洗浄品】精密シャフト　片端おねじ/片端おねじスパナ溝付き

      【クリーン洗浄品】精密シャフト　片端めねじ/片端めねじスパナ溝付き

      【クリーン洗浄品】精密シャフト　片端めねじ/片端めねじスパナ溝付き

        【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ逃げ溝付き/逃げ溝付きスパナ溝付き

        【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ逃げ溝付き/逃げ溝付きスパナ溝付き

          【クリーン洗浄品】精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付

          【クリーン洗浄品】精密シャフト　片端段付めねじ/片端段付めねじスパナ溝付

            【クリーン洗浄品】精密シャフト　片端段付・両端めねじ/片端段付・両端めねじスパナ溝付

            【クリーン洗浄品】精密シャフト　片端段付・両端めねじ/片端段付・両端めねじスパナ溝付

              【クリーン洗浄品】シャフト　片端おねじパイプスパナ溝付きタイプ

              【クリーン洗浄品】シャフト　片端おねじパイプスパナ溝付きタイプ

                【クリーン洗浄品】精密シャフト　片端おねじ逃げ溝付き/スパナ溝付き

                【クリーン洗浄品】精密シャフト　片端おねじ逃げ溝付き/スパナ溝付き

                  【クリーン洗浄品】シャフト　片端めねじパイプスパナ溝付きタイプ

                  【クリーン洗浄品】シャフト　片端めねじパイプスパナ溝付きタイプ

                    【クリーン洗浄品】精密シャフト　両端めねじ/両端めねじスパナ溝付き

                    【クリーン洗浄品】精密シャフト　両端めねじ/両端めねじスパナ溝付き

                      【クリーン洗浄品】精密シャフト　両端おねじ/端おねじスパナ溝付き

                      【クリーン洗浄品】精密シャフト　両端おねじ/端おねじスパナ溝付き

                        【クリーン洗浄品】精密シャフト　両端段付めねじ/両端段付めねじスパナ溝付

                        【クリーン洗浄品】精密シャフト　両端段付めねじ/両端段付めねじスパナ溝付

                          【クリーン洗浄品】精密シャフト　両端おねじ逃げ溝付き/・両端おねじ逃げ溝付きスパナ溝付き

                          【クリーン洗浄品】精密シャフト　両端おねじ逃げ溝付き/・両端おねじ逃げ溝付きスパナ溝付き
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - - - - - - - - - - -
                            通常出荷日 8日目   8日目   6日目～   8日目   8日目   8日目   11日目   8日目   6日目～   6日目～   8日目   8日目   8日目
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄 クリーン洗浄
                            基本形状 ストレート ストレート ストレート ストレート 片端段付 片端段付 パイプ ストレート パイプ ストレート ストレート 両端段付 ストレート
                            軸端形状（左） おねじ おねじ めねじ おねじ めねじ めねじ おねじ おねじ めねじ めねじ おねじ めねじ おねじ
                            軸端形状（右） めねじ 加工なし 加工なし めねじ 加工なし めねじ 加工なし 加工なし 加工なし めねじ おねじ めねじ おねじ

                            よく一緒に購入される商品

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            【クリーン洗浄品】精密シャフト　片端おねじ・片端めねじ/片端おねじ・片端めねじスパナ溝付のレビュー

                            この商品のレビューはありません レビューを書く

                            最近見た商品

                            通常価格、通常出荷日が表示と異なる場合がございます

                            リニアシャフトカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.

                            閉じる

                            比較リスト
