【クリーン洗浄品】精密シャフト　両端めねじ/両端めねじスパナ溝付き

【クリーン洗浄品】精密シャフト　両端めねじ/両端めねじスパナ溝付き

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 精密洗浄
  • 電解研磨＋精密洗浄
  • 脱脂洗浄
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

「脱脂洗浄」「精密洗浄」「電解研磨＋精密洗浄」3種類の洗浄方法が選択可能、いず...

詳細情報を確認する

(i)ご注意

  • 洗浄効果などの技術情報・その他洗浄済品ラインナップ等、関連情報はこちらをご参照ください。
  • 洗浄を行うことで、防錆を目的とした油分も一緒に除去されるため、未洗浄品に比べ錆びやすくなる場合があります。
    適用場所や保管環境には十分ご注意くださいますようお願いいたします。
  • ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

型番

未確定948件の候補があります。

Loading...

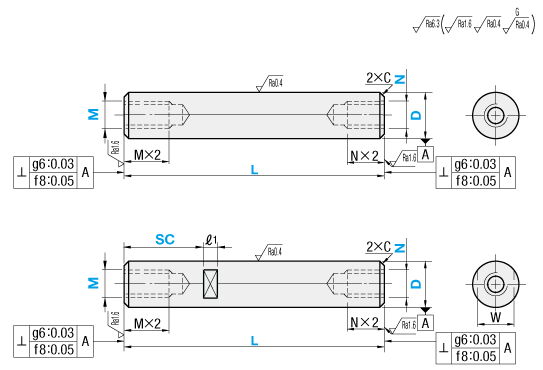

外形図・規格表

スパナ溝無し

スパナ溝付き


[ ! ]D部面粗度はメッキ品メッキ無し品はです。
[ ! ]L寸の寸法公差はJISB0405m級に準じる。
TypeD公差[ M ]材質[ H ]硬度[ S ]表面処理洗浄方法
スパナ溝無しスパナ溝付き洗浄方法洗浄環境梱包形態梱包環境
SL-VSFJWSL-VSFJZg6SUS440Cまたは
13Cr系ステンレス		高周波焼入
有効硬化層深さ>>こちら
SUJ2相当 58HRC〜
SUS440Cまたは
13Cr系ステンレス 56HRC〜		−脱脂洗浄一般環境防錆梱包一般環境
SH-VSFJWSH-VSFJZ精密洗浄クラス1000脱気2重梱包クラス１0
SL-VPSFJWSL-VPSFJZ硬質クロムメッキ
メッキ硬度HV750～
メッキ厚5μ以上		脱脂洗浄一般環境防錆梱包一般環境
SH-VPSFJWSH-VPSFJZ精密洗浄クラス1000脱気2重梱包クラス１0
SL-VRJWSL-VRJZSUJ2相当低温黒色クロムメッキ脱脂洗浄一般環境防錆梱包一般環境
SH-VRJWSH-VRJZ精密洗浄クラス1000脱気2重梱包クラス１0
[ ! ]硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。>>こちら参照。
[ ! ]梱包はご注文数量単位で行います。（例）20個ご注文の場合、1梱包（20個入り）となります。
[ ! ]脱脂洗浄・精密洗浄・電解研磨の内容は規格表の下部に詳細図を記載しておりますので、ご確認ください。

規格表

型式−L−M−N−SC
SL-VSFJW20
SL-VSFJZ20		−
−		100
100		−
−		M8
M8		−
−		N8
N8
−
SC10
D公差
Dg6
4−0.004
−0.012
5
6
8−0.005
−0.014
10
12−0.006
−0.017
13
15
16
18
20−0.007
−0.020
25
30

型式L
指定1mm単位		M(並目)・N(並目)
選択		スパナ溝寸法C
TypeDSCWℓ1
スパナ溝無し
(D4～30)
SL-VSFJW
SH-VSFJW

SL-VPSFJW
SH-VPSFJW

SL-VRJW
SH-VRJW		スパナ溝付き
(Ｄ6～30)
SL-VSFJZ
SH-VSFJZ

SL-VPSFJZ
SH-VPSFJZ

SL-VRJZ
SH-VRJZ		425～2002          −−−0.2以下
525～300 2.63
625～350  3        SC＝指定1mm単位

[ ! ]SC＋ℓ1≦L
[ ! ]SC≧0		580.5以下
825～500  345      7
1025～500  3456     8
1225～500   4568    1010
1325～500   4568    11
1525～500   456810   13
1625～500   456810   14
1825～500   45681012  [ ! ]スパナ溝詳細16
2030～500   45681012  >>こちら171.0以下
2530～500   4568101216  22
3030～500     6810121620 2715
[ ! ]全長LはM×2＋N×2≦Lが必要です。[ ! ]M×2.5＋4＋N×2.5＋4≧Lの場合、タップ下穴が貫通及び大きいタップ有効長を優先するため小さいタップの有効長が短くなります。

追加工詳細

・追加工詳細は下記よりご確認ください。
 ※複数の追加工を選択する場合、加工部の位置関係は2mm以上の間隔が必要です。
 ※追加工による硬度低下の可能性があります。硬度・表面処理については こちらをご参照ください。

追加工
コード		画像固定寸法適用条件 指定例￥/1Code
LKC

L寸法・公差を

精密に変更

/p>

・L≦200→L±0.03[ ! ]L寸200まで適用
[ ! ]L寸単位0.1mm指定可		VFJW20-100.5-M8-N8-LKC400
FC

平面取り1箇所追加

Dｈ
6～181
20～302
[ ! ]FC,A=指定1mm単位
[ ! ]FC≦5×D
[ ! ]A=0またはA≧2

[ NG ]WFCとの併用不可		VFJW20-100-M8-N8-FC10-A8200
WFC

平面取り2箇所追加

Dｈ
6～181
20～302
[ ! ]WFC,A,E=指定1mm単位
[ ! ]WFC≦5×D
[ ! ]A（E）=0またはA（E）≧2

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。
[ NG ]FCとの併用不可		VFJW20-100-M8-N8-FC10-A8400
SX

SCのスパナ溝の他に

スパナ溝を追加

DWℓ1 DWℓ1
658 181610
87 2017
108 2522
121010 302715
1311
1513
1614
[ ! ]D=6以上適用
[ ! ]SX=指定1mm単位
[ ! ]SC+SX+ℓ1X2＜L
[ ! ]SX≧0

[ NG ]追加工の角度にずれが生じる為、
同一平面上にはなりません。		VFJZ20-100-M8-N8-SC10-SX15400
MSC
NSC

めねじを細目ねじに変更

DMSC・NSC
12・138
15・16810
1881012
208101214
25・30810121418
ピッチ1.01.251.5
[ ! ]D=12以上適用
[ NG ]MD・NDとの併用不可		VFJW20-100-MSC14-NSC14300
MD
ND

めねじ有効長を
M(N)×3に変更

-[ ! ]D=10～30かつ、M（N）=6～20適用
[ ! ]片端めねじ：MD×3.5+4≦L
[ ! ]両端めねじ：MD×3.5+4+ND×3.5+4≦L

[ NG ]MSC・NSCとの併用不可		VFJW20-100-MD8-ND8MD：200
ND：200

・上記以外の追加工をご希望の場合は、「 カタログ規格外サービス」にてお見積りください。

真円度（M）、真直度（K）、L寸法公差、直角度

■真直度測定方法

軸の両端をVブロックで支持し、任意の点で、
軸を1回転させてダイヤルゲージの振幅を測定。
振幅測定値の1/2を真直度とします。

■真直度M ■直角度K ■L寸法公差
外径g6のシャフト（焼き入れ）
D真円度 M
を超え以下
3130.004
13200.005
20300.006
単位：mm		外径f8のシャフト（焼きなし）
D真円度 M
を超え以下
6100.011
10180.014
18300.017
単位：mm		外径g6のシャフト（焼き入れ）
DL真直度 K
4条件なし（L/100）×0.05以下
5条件なし（L/100）×0.03以下
6～30L≦1000.01以下
L＞100（L/100）×0.01以下
単位：mm		外径f8のシャフト（焼きなし）
L真直度 K
L≦1000.025以下
L＞100（L/100）×0.025以下
単位：mm		外径g6のシャフト（焼き入れ）
LL寸法
を超え以下公差
2430±0.2
30120±0.3
120400±0.5
400500±0.8
単位：mm		外径f8のシャフト（焼きなし）
LL寸法
を超え以下公差
1430±0.2
30120±0.3
120400±0.5
400500±0.8
単位：mm

■直角度



硬度・表面処理の注意点

■加工部の硬度低下について

・母材焼入れ後に加工をいたしますが、加工のための焼きなましにより硬度低下の可能性があります。
※低下後硬度：10～40HRC程度

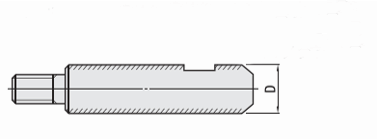

■硬度低下範囲

・加工部から10mm程度



(例)



■焼なましによる硬度低下加工部

・スパナ溝 ・平面取り



■めねじの硬度低下条件

めねじは材質や選定条件により硬度低下の条件が異なります。

  • SUS440Cまたは13Cr系ステンレス：めねじ部分は硬度低下します。
  • SUJ2相当：下記条件の場合、めねじ部分が硬度低下します。
         ・M≧D/2の場合 ・RCのねじ ・めねじ2穴タイプ


■焼き入れの有効硬化層深さ

有効硬化層深さは外形寸法や材質の違いにより異なります。

外径 D有効硬化層深さ
SUJ2相当SUS440C/
13Cr系ステンレス
40.5以上0.5以上
5
6～10
12・130.7以上
15～200.7以上
25・301.0以上


■硬質クロムメッキ及び加工部のメッキ層について

  • 硬質クロムメッキは母材表面処理後に加工をするため、加工部にメッキ処理はありません。
  • 下記の例の場合、「///部」のみが硬質クロムメッキ部となります。


例)メッキ残り部:段付き おねじシャフト 平面取り追加

///部:メッキ残部



シャフトと回転軸の違い

・リニアシャフトと 回転軸用シャフトの仕様比較



■基本仕様

仕様シャフト回転軸
材質SUJ2相当
SUS440Cまたは13Cr系ステンレス		S45C相当
SUS304		S45C相当
SUS304		SCM435
焼き入れ高周波焼き入れ--硬度30～35HRC
外径公差 g6/h5f8g6/h9/h7g6
表面処理メッキ無
硬質クロムメッキ
低温黒色クロムメッキ
無電解ニッケルメッキ（全長表面処理タイプ）		硬質クロムメッキメッキ無
四三酸化鉄皮膜
無電解ニッケルメッキ		四三酸化鉄皮膜
無電解ニッケルメッキ

※硬質クロムメッキは加工部にメッキ層が残りません。詳しくは こちらをご確認ください



■追加工

追加工名称シャフト回転軸
L寸公差変更 L<200⇒L±0.03
200≦L<500⇒L±0.05
L≧500⇒L±0.1		L<500⇒L±0.05
L≧500⇒L±0.1
L≧800は適用不可
スパナ溝追加工2箇所まで指定可能1箇所まで指定可能
平面取り 2箇所まで指定可能3箇所まで指定可能
2面取り追加工2箇所まで指定可能
角度指定：固定		1箇所まで指定可能
角度指定：15度単位で指定可能
V溝追加工 2箇所まで指定可能-
キー溝2箇所まで指定可能
段部への加工：不可		4箇所まで指定可能
段部への加工：可
おねじ細目ねじ変更2種類1種類
めねじ細目ねじ変更1種類-
逃げ溝追加M6～M30M3～M30
めねじ深さ変更可能可能
止め輪溝2箇所指定可能
（追加工ではなく止め輪付タイプとなります）		D部2箇所、段部それぞれ1箇所 併用可
スリットカム用溝 -1箇所まで指定可能
同軸度変更 -可能
おねじ左ねじ変更 -可能
すり割り溝追加-1箇所まで指定可能
C面取り幅変更-可能

関連リンク

■よくある質問

//jp.misumi-ec.com/maker/misumi/mech/linear_shaft/tech_support/#anc06


洗浄工程
 ※材質がステンレスの場合、アルカリ系温水洗浄となることがあります。
・脱脂洗浄（型式：SL-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。

作業環境：一般環境


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄


高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄


エアブロー(オイルフリー)
使用



防錆袋使用


・精密洗浄（型式：SH-□□）※表面処理が低温黒色クロムメッキの場合、IPA洗浄となります。


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄※
Ro水洗浄
中性洗剤洗浄



高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施

・電解研磨+精密洗浄（型式：SHD-□□）


作業環境：クラス1000



作業環境：クラス10


炭化水素系洗浄
Ro水洗浄
中性洗剤洗浄



材質に応じた電解研磨槽
で電解研磨





高圧ジェット水洗(Ro水)
後に純水(10MΩ・cm)で
洗浄



温純水(13MΩ・cm)使用




窒素ブロー使用




クリーンベンチ(クラス10)
で実施


商品の形状や材質等によって溶剤や工程が変わることがあります。

梱包例
脱脂洗浄の場合
(TYPE型番：SL-□□）

精密洗浄または電解研磨＋精密洗浄の場合


(TYPE型番：SH-□□・SHD-□□）
 オーステナイト系ステンレス・アルミ材質の場合鉄・マルテンサイト系ステンレス材質の場合
一部商品・サイズによっては、
梱包形態が異なる場合がございます。		[ ! ]1重目・2重目の梱包とも、脱気されております。[ ! ]防錆対策として乾燥剤を同封しております。
     1梱包につき1つになります。

洗浄効果・利用推奨環境
洗浄方法商品型番梱包形態未洗浄品と比べた効果ご利用環境（目安）利用シーン・工程
脱脂洗浄SL-□□防錆梱包油分除去一般環境通常組立工程
バッテリー組立後工程
精密洗浄SH-□□脱気２重梱包油分除去
粉塵除去		クリーン環境（クラス10～1,000）バッテリー組立工程
液晶関連組立後工程
車載カメラ組立工程
電解研磨＋精密洗浄SHD-□□脱気２重梱包油分除去
粉塵除去
アウトガス低減		真空環境
クリーン環境（クラス10～1,000）		半導体前工程
液晶成膜工程
有機EL前工程
