【エコノミーシリーズ】 RoHS対応 ヒンジピン L寸指定 ストレート止め輪タイプ
画像をクリックして拡大イメージを表示する
画像にマウスを合わせてイメージを拡大する
外形図・規格表

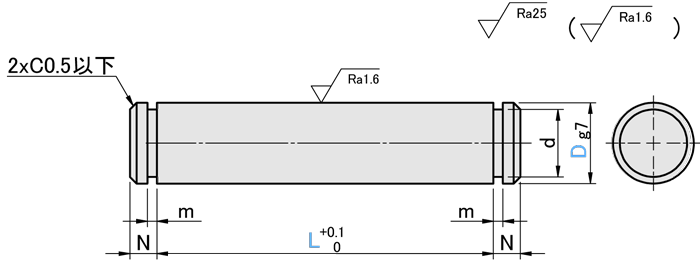

外形図
[ ! ]止め輪2個付属しています。
| Type | [ M ]材質 | [ H ]硬度 | [ A ]付属品 | |
| E-GSCCG | SUS304 | - | 止め輪2コ | [M]SUS304 |
| E-GASCCG | 高硬度ステンレス | 30HRC～ | ||
[ ! ]高硬度ステンレスは弱磁性です（透磁率：1.10≦μs＜1.15）。
規格表
| 型式 | - | L |
| E-GSCCG8 | - | 60.3 |
型式 | L | m | N | d | 付属止め輪 | ￥基準単価 | ||||||
Type | D | 指定0.1mm単位 | 許容差 | 許容差 | 形状 | JIS呼び | SUS304 | E-GSCCG | E-GASCCG | |||
E-GSCCG （SUS304） E-GASCCG （高硬度ステンレス） | 2 | 5.0〜50.0 | 0.5 | ＋0.05 0 | 2 | 1.5 | ＋0.06 0 | E型 | No. 1.5 | NETWS1.5 | ¥340 | ¥358 |
3 | 2 | No. 2 | NETWS2 | ¥340 | ¥358 | |||||||
4 | 0.7 | ＋0.1 0 | 3 | No. 3 | NETWS3 | ¥347 | ¥385 | |||||
5 | 5.0〜100.0 | 4 | ＋0.075 0 | No. 4 | NETWS4 | ¥377 | ¥410 | |||||
6 | 5 | No. 5 | NETWS5 | ¥366 | ¥434 | |||||||
8 | 0.9 | 3 | 7 | ＋0.09 0 | No. 7 | NETWS7 | ¥387 | ¥463 | ||||
10 | 10.0〜100.0 | 1.15 | ＋0.14 0 | 9.6 | 0 -0.09 | C型 | No.10 | STWS10 | ¥424 | ¥502 | ||
12 | 4 | 11.5 | 0 -0.11 | No.12 | STWS12 | ¥546 | ¥673 | |||||
| 当社類似品 | エコノミーシリーズ E-GSCCG | ||
| SCCG | |||
材質 | SUS304 | SUS304 | |
固定方法 | 止め輪 | 止め輪 | |
付属品 | 止め輪付属 （SUS304） | 止め輪付属 （SUS304） | |
| 寸法 | 軸径公差 | g6 | g7 |
RoHS10 | 対応 | ||
型番リスト
- 表示件数:
| 型番 |
軸径 D(mm) |
詳細材質 |
硬度 |
L寸法(mm) |
材質証明書：材質 | RoHS | 最小発注数量 | 通常単価(税別)(税込単価)
|
通常 出荷日
|
|---|
2
|
高硬度ステンレス
|
30HRC～
|
5.0～50.0
|
ASK8000
| 10 | 1個 | -( -
) | 6日目 | |
3
|
高硬度ステンレス
|
30HRC～
|
5.0～50.0
|
ASK8000
| 10 | 1個 | -( -
) | 6日目 | |
4
|
高硬度ステンレス
|
30HRC～
|
5.0～50.0
|
ASK8000
| 10 | 1個 | -( -
) | 6日目 | |
5
|
高硬度ステンレス
|
30HRC～
|
5.0～100.0
|
ASK8000
| 10 | 1個 | -( -
) | 6日目 | |
6
|
高硬度ステンレス
|
30HRC～
|
5.0～100.0
|
ASK8000
| 10 | 1個 | -( -
) | 6日目 | |
8
|
高硬度ステンレス
|
30HRC～
|
5.0～100.0
|
ASK8000
| 10 | 1個 | -( -
) | 6日目 | |
10
|
高硬度ステンレス
|
30HRC～
|
10.0～100.0
|
ASK8000
| 10 | 1個 | -( -
) | 6日目 | |
12
|
高硬度ステンレス
|
30HRC～
|
10.0～100.0
|
ASK8000
| 10 | 1個 | -( -
) | 6日目 | |
2
|
SUS304
|
指定なし
|
5.0～50.0
|
SUS304
| 10 | 1個 | -( -
) | 6日目 | |
3
|
SUS304
|
指定なし
|
5.0～50.0
|
SUS304
| 10 | 1個 | -( -
) | 6日目 | |
4
|
SUS304
|
指定なし
|
5.0～50.0
|
SUS304
| 10 | 1個 | -( -
) | 6日目 | |
5
|
SUS304
|
指定なし
|
5.0～100.0
|
SUS304
| 10 | 1個 | -( -
) | 6日目 | |
6
|
SUS304
|
指定なし
|
5.0～100.0
|
SUS304
| 10 | 1個 | -( -
) | 6日目 | |
8
|
SUS304
|
指定なし
|
5.0～100.0
|
SUS304
| 10 | 1個 | -( -
) | 6日目 | |
10
|
SUS304
|
指定なし
|
10.0～100.0
|
SUS304
| 10 | 1個 | -( -
) | 6日目 | |
12
|
SUS304
|
指定なし
|
10.0～100.0
|
SUS304
| 10 | 1個 | -( -
) | 6日目 |
Loading...
詳細情報
基本情報
【特長】
・SUS304・高硬度ステンレス品で大幅なプライスダウンを実現。エコノミーシリーズのL寸指定タイプのヒンジピンです
(i)ご注意
- 本商品はRoHS対応品です。
- 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
