【ふっ素コーティング】金属ローラ　－ストレート・クラウン－

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

数量スライド割引

評価 0.0 0件のレビュー（商品レビューの投稿ができます）

通常価格(税別): -

税込価格: -

■ふっ素樹脂コーティングの特長耐薬品性・すべり性・難付着性・帯電防止に優れてお...

詳細情報を確認する

環境対応：

RoHS対応（10物質）
特性・用途：

耐食性・耐薬品 / すべり性
種類：

金属ローラ
取付方法：

ストレート
芯材材質：

SUS304
表面処理：

ふっ素樹脂コーティング
材質証明書：

対象
材質証明書：材質：

SUS304
材質証明書：表面処理：

ふっ素樹脂コーティング

(i)ご注意

当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。

型番

未確定288件の候補があります。

3Dプレビュー
CADデータダウンロード
2D/3D CADデータ ?
固定寸2D CADデータ

この商品は固定寸CADのご用意がございません。

My部品表保存

数量：
価格を確認

外形図・規格表
型番リスト
詳細情報

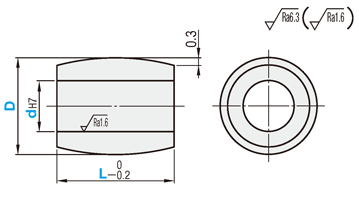

外形図・規格表

ストレートタイプ	クラウンタイプ

[ ! ]L≦d×3のとき、d穴は同方向からの加工になります。
[ ! ]L＞d×3のとき、d穴は両端方向からの加工になり下図形状になります。ニゲ加工がない場合もあります。
[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
[ ! ]ローラ内径部はマスキングを行うため、コーティング対象外となります。

Type

[ M ]材質

コーティング仕様

ストレ−ト

クラウン

[ S ]コーティング種類

膜厚

耐熱温度

[ H ]被膜硬度

L寸選択

L寸指定

L寸選択

FH-ROLS

FH-ROFLS

FH-ROCS

SUS304

ふっ素樹脂コーティング
（変性塗料：PTFE+PAI)

+25
-15

μｍ

210℃

鉛筆硬度 2H

規格表

型式	−	d	−	L
FH-ROLS20	−	8	−	30

■L寸選択タイプ

型式		d_H7 選択							L 選択
Type	D	d_H7 選択							L 選択
ストレート芯材のみ FH-ROLS クラウン芯材のみ FH-ROCS	20	8							15	20	25	30	40	50
	25	8	10	12					15	20	25	30	40	50
	30	8	10	12	15				15	20	25	30	40	50
	35		10	12	15	20				20	25	30	40	50
	40		10	12	15	20				20	25	30	40	50
	50			12	15	20	25				25	30	40	50	100
	60			12	15	20	25	30				30	40	50	100
	80				15	20	25	30					40	50	100

■L寸指定タイプ

型式		d_H7 選択							L 指定1mm単位
Type	D	d_H7 選択							L 指定1mm単位
ストレート芯材のみ FH-ROFLS	20	8							16〜49
	25	8	10	12
	30	8	10	12	15
	35		10	12	15	20			21〜49
	40		10	12	15	20			21〜49
	50			12	15	20	25		26〜99
	60			12	15	20	25	30	31〜99
	80				15	20	25	30	41〜99

[ ! ] L寸選択タイプで指定できるL寸は選択できません。

■ 技術情報

表面処理名称	ふっ素樹脂コーティング (変性塗料：PTFE+PAI)
表面硬度	鉛筆硬度　2H
動摩擦係数_参考値	0.15～0.3
撥水角（撥水性）_参考値	107°
電気的特性_参考値	帯電防止　10¹⁰～10¹¹Ω

[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。

型番リスト

表示件数:

型番	ローラ形状	長さ(mm)	外径(mm)	内径(mm)	長さ　L(mm)	[ストレート指定寸芯材]内径 d(mm)	[ストレート指定寸芯材]長さ　L(mm)	RoHS ?	最小発注数量	通常単価(税別)(税込単価) 価格の安い順価格の高い順解除	通常出荷日早い順遅い順解除

FH-ROCS20-8-15	クラウン	～50	20	8	15	-	-	10	1個	1,920円( 2,112円 )	9日目
FH-ROCS20-8-20	クラウン	～50	20	8	20	-	-	10	1個	1,920円( 2,112円 )	9日目
FH-ROCS20-8-25	クラウン	～50	20	8	25	-	-	10	1個	1,920円( 2,112円 )	9日目
FH-ROCS20-8-30	クラウン	～50	20	8	30	-	-	10	1個	2,350円( 2,585円 )	9日目
FH-ROCS20-8-40	クラウン	～50	20	8	40	-	-	10	1個	2,350円( 2,585円 )	9日目
FH-ROCS20-8-50	クラウン	～50	20	8	50	-	-	10	1個	2,350円( 2,585円 )	9日目
FH-ROCS25-8-15	クラウン	～50	25	8	15	-	-	10	1個	2,100円( 2,310円 )	9日目
FH-ROCS25-8-20	クラウン	～50	25	8	20	-	-	10	1個	2,100円( 2,310円 )	9日目
FH-ROCS25-8-25	クラウン	～50	25	8	25	-	-	10	1個	2,100円( 2,310円 )	9日目
FH-ROCS25-8-30	クラウン	～50	25	8	30	-	-	10	1個	2,590円( 2,849円 )	9日目
FH-ROCS25-8-40	クラウン	～50	25	8	40	-	-	10	1個	2,590円( 2,849円 )	9日目
FH-ROCS25-8-50	クラウン	～50	25	8	50	-	-	10	1個	2,590円( 2,849円 )	9日目
FH-ROCS25-10-15	クラウン	～50	25	10	15	-	-	10	1個	2,100円( 2,310円 )	9日目
FH-ROCS25-10-20	クラウン	～50	25	10	20	-	-	10	1個	2,100円( 2,310円 )	9日目
FH-ROCS25-10-25	クラウン	～50	25	10	25	-	-	10	1個	2,100円( 2,310円 )	9日目
FH-ROCS25-10-30	クラウン	～50	25	10	30	-	-	10	1個	2,590円( 2,849円 )	9日目
FH-ROCS25-10-40	クラウン	～50	25	10	40	-	-	10	1個	2,590円( 2,849円 )	9日目
FH-ROCS25-10-50	クラウン	～50	25	10	50	-	-	10	1個	2,590円( 2,849円 )	9日目
FH-ROCS25-12-15	クラウン	～50	25	12	15	-	-	10	1個	2,100円( 2,310円 )	9日目
FH-ROCS25-12-20	クラウン	～50	25	12	20	-	-	10	1個	2,100円( 2,310円 )	9日目
FH-ROCS25-12-25	クラウン	～50	25	12	25	-	-	10	1個	2,100円( 2,310円 )	9日目
FH-ROCS25-12-30	クラウン	～50	25	12	30	-	-	10	1個	2,590円( 2,849円 )	9日目
FH-ROCS25-12-40	クラウン	～50	25	12	40	-	-	10	1個	2,590円( 2,849円 )	9日目
FH-ROCS25-12-50	クラウン	～50	25	12	50	-	-	10	1個	2,590円( 2,849円 )	9日目
FH-ROCS30-8-15	クラウン	～50	30	8	15	-	-	10	1個	2,230円( 2,453円 )	9日目
FH-ROCS30-8-20	クラウン	～50	30	8	20	-	-	10	1個	2,230円( 2,453円 )	9日目
FH-ROCS30-8-25	クラウン	～50	30	8	25	-	-	10	1個	2,230円( 2,453円 )	9日目
FH-ROCS30-8-30	クラウン	～50	30	8	30	-	-	10	1個	2,800円( 3,080円 )	9日目
FH-ROCS30-8-40	クラウン	～50	30	8	40	-	-	10	1個	2,800円( 3,080円 )	9日目
FH-ROCS30-8-50	クラウン	～50	30	8	50	-	-	10	1個	2,800円( 3,080円 )	9日目
FH-ROCS30-10-15	クラウン	～50	30	10	15	-	-	10	1個	2,230円( 2,453円 )	9日目
FH-ROCS30-10-20	クラウン	～50	30	10	20	-	-	10	1個	2,230円( 2,453円 )	9日目
FH-ROCS30-10-25	クラウン	～50	30	10	25	-	-	10	1個	2,230円( 2,453円 )	9日目
FH-ROCS30-10-30	クラウン	～50	30	10	30	-	-	10	1個	2,800円( 3,080円 )	9日目
FH-ROCS30-10-40	クラウン	～50	30	10	40	-	-	10	1個	2,800円( 3,080円 )	9日目
FH-ROCS30-10-50	クラウン	～50	30	10	50	-	-	10	1個	2,800円( 3,080円 )	9日目
FH-ROCS30-12-15	クラウン	～50	30	12	15	-	-	10	1個	2,230円( 2,453円 )	9日目
FH-ROCS30-12-20	クラウン	～50	30	12	20	-	-	10	1個	2,230円( 2,453円 )	9日目
FH-ROCS30-12-25	クラウン	～50	30	12	25	-	-	10	1個	2,230円( 2,453円 )	9日目
FH-ROCS30-12-30	クラウン	～50	30	12	30	-	-	10	1個	2,800円( 3,080円 )	9日目
FH-ROCS30-12-40	クラウン	～50	30	12	40	-	-	10	1個	2,800円( 3,080円 )	9日目
FH-ROCS30-12-50	クラウン	～50	30	12	50	-	-	10	1個	2,800円( 3,080円 )	9日目
FH-ROCS30-15-15	クラウン	～50	30	15	15	-	-	10	1個	2,230円( 2,453円 )	9日目
FH-ROCS30-15-20	クラウン	～50	30	15	20	-	-	10	1個	2,230円( 2,453円 )	9日目
FH-ROCS30-15-25	クラウン	～50	30	15	25	-	-	10	1個	2,230円( 2,453円 )	9日目
FH-ROCS30-15-30	クラウン	～50	30	15	30	-	-	10	1個	2,800円( 3,080円 )	9日目
FH-ROCS30-15-40	クラウン	～50	30	15	40	-	-	10	1個	2,800円( 3,080円 )	9日目
FH-ROCS30-15-50	クラウン	～50	30	15	50	-	-	10	1個	2,800円( 3,080円 )	9日目
FH-ROCS35-10-20	クラウン	～50	35	10	20	-	-	10	1個	2,440円( 2,684円 )	9日目
FH-ROCS35-10-25	クラウン	～50	35	10	25	-	-	10	1個	2,440円( 2,684円 )	9日目
FH-ROCS35-10-30	クラウン	～50	35	10	30	-	-	10	1個	3,050円( 3,355円 )	9日目
FH-ROCS35-10-40	クラウン	～50	35	10	40	-	-	10	1個	3,050円( 3,355円 )	9日目
FH-ROCS35-10-50	クラウン	～50	35	10	50	-	-	10	1個	3,050円( 3,355円 )	9日目
FH-ROCS35-12-20	クラウン	～50	35	12	20	-	-	10	1個	2,440円( 2,684円 )	9日目
FH-ROCS35-12-25	クラウン	～50	35	12	25	-	-	10	1個	2,440円( 2,684円 )	9日目
FH-ROCS35-12-30	クラウン	～50	35	12	30	-	-	10	1個	3,050円( 3,355円 )	9日目
FH-ROCS35-12-40	クラウン	～50	35	12	40	-	-	10	1個	3,050円( 3,355円 )	9日目
FH-ROCS35-12-50	クラウン	～50	35	12	50	-	-	10	1個	3,050円( 3,355円 )	9日目
FH-ROCS35-15-20	クラウン	～50	35	15	20	-	-	10	1個	2,440円( 2,684円 )	9日目
FH-ROCS35-15-25	クラウン	～50	35	15	25	-	-	10	1個	2,440円( 2,684円 )	9日目

基本情報

■ふっ素樹脂コーティングの特長
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。

■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください

■製品特長各種金属・表面処理が選択できるローラーです。形状はストレートタイプ・クラウンタイプの2種類です。
L指定タイプでは1mm単位での寸法指定が可能です！

(i)ご注意

当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
PTFEとPAI（ポリアミドイミド）を混合したコーティングです。

納期・価格

価格表

■L寸選択タイプ
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	L	￥基準単価
		ストレ−ト	クラウン
		FH-ROLS	FH-ROCS
20	15〜25	1,660	1,920
20	30〜50	1,950	2,350
25	15〜25	1,820	2,100
25	40・50	2,160	2,590
30	15〜25	1,950	2,230
30	30〜50	2,340	2,800
35	25	2,110	2,440
35	30・50	2,560	3,050
40	20～25	2,450	2,800
40	30〜50	3,130	3,520
50	25	3,360	3,720
	30〜50	4,310	4,540
	100	5,830	6,060
60	30〜50	4,570	4,790
60	100	5,920	6,390
80	40〜50	4,710	4,940
80	100	4,710	4,940

■L寸指定タイプ
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

D	L	￥基準単価
		ストレ−ト
		FH-ROFLS
20	16〜24	1,980
20	26〜49	2,260
25	16〜24	2,130
25	26〜49	2,470
30	16〜24	2,260
30	26〜49	2,660
35	21〜24	2,430
35	26〜49	2,880
40	21〜24	2,760
40	26〜49	3,450
50	26〜49	4,630
50	51〜99	6,150
60	31〜49	4,880
60	51〜99	6,230
80	41〜49	5,030
80	51〜99	6,740

■数量スライド価格（[ ! ]1円未満切り捨て）こちら

数量区分	標準対応			個別対応
数量区分	小口	大口		大口
数　量	1～50	51～100	101～200	201～
出荷日	通常	+5日	+7日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

納期

●FH-ROLS・FH-ROCS

日目出荷

[ NG ]ストーク適用不可
●FH-ROFLS

日目出荷

[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
