【ふっ素樹脂コーティング/ふっ素含有メッキ】タップ付キャップボルト

【ふっ素樹脂コーティング/ふっ素含有メッキ】タップ付キャップボルト

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
800円 ～ 2,560円
税込価格
880円 ～ 2,816円

■ふっ素樹脂コーティング/ふっ素含有無電解ニッケルメッキの特長すべり性や難付着...

詳細情報を確認する

(i)ご注意

  • 製品の母材が強度区分：A2-70ですが、ボルト頭部にタップ加工をすることにより、強度がA2-50相当になります。
  • 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
    コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素樹脂コーティングはPTFEとPAI（ポリアミドイミド）を混合しています。
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

型番

未確定28件の候補があります。

Loading...

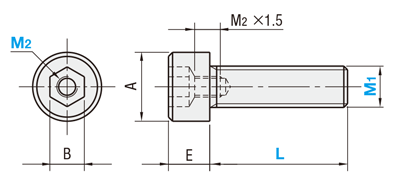

外形図・規格表


[ ! ]タップ付キャップボルトは、全ねじ・並目です。
[ ! ]外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
Type[ M ]材質強度区分表面処理仕様
[ S ]表面処理種類膜厚耐熱温度[ H ]被膜硬度
FH-TSCBSUS304相当A2-50相当ふっ素樹脂コーティング
（変性塗料：PTFE+PAI)
25+25
-15		μｍ
210℃鉛筆硬度 2H
NF-TSCBふっ素含有無電解ニッケルメッキ
（20vol％）
7±3μｍ
300℃400HV
[ ! ]ふっ素樹脂コーティングのねじ部（首下・逃げ部含む）の膜厚は15+15
-5		μｍです
[ ! ]形状によっては膜が付かない部分があります。こちらをご参照ください
[ ! ]塩水噴霧試験の結果はこちら

規格表

型式-M2
FH-TSCB10-20
NF-TSCB10-20		-
-		5
5
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式M2(並目)
(タップサイズ)		AEBFH-TSCBNF-TSCB
￥基準単価￥スライド単価￥基準単価￥スライド単価
TypeM1(並目)−L1〜9本10～50本10～19本20～29本30～39本40～50本
FH-TSCB
NF-TSCB		6−1031065900617800560486426
12900617800560486426
16900617800560486426
20900617800560486426
25990689800560486426
8− 1041386930637820580506446
16930637820580506446
251,020709820580506446
301,020709820580506446
10− 164161081,5601,106860620546486
2051,5601,106860620546486
251,5601,106860620546486
12− 2061812101,6001,126880640566553
16− 3082416142,5601,849－－－－
352,5601,849－－－－
[ ! ]表示数量超えはWOSにてご確認ください。
※ふっ素含有無電解ニッケルメッキ品（NF-TSCB）は10本からの販売となります。
■ 技術情報
表面処理名称ふっ素樹脂コーティング
(変性塗料：PTFE+PAI)		ふっ素含有無電解ニッケルメッキ
（20vol％）
表面硬度鉛筆硬度　2H400HV
動摩擦係数_参考値0.15～0.30.1～0.2
撥水角（撥水性）_参考値107°115°
電気的特性_参考値帯電防止　1010～1011Ω導電性
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。

■おねじ部に関する注意点
　-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
　-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。
　-ふっ素樹脂コーティングは繰り返し取付を行うと被膜が剥がれる場合があります。

■締結力比較（母材：SUS304)
試験結果
試料試料型番軸力
（KN）		ねじ面摩擦
係数
ステンレスボルト
（表面処理なし）		SCB6-253.60.473
ふっ素樹脂コーティング
（PTFE+PAI）		FH-SCB6-256.70.091
ふっ素含有無電解ニッケルメッキ
（20vol%）		NF-SCB6-258.00.100

試験方法
試験機試験方法
ねじ締め付け試験機
（NST-500NM/日本計測システム株式会社）		JIS B1084

型番リスト

表示件数:
  1. 1
型番
ねじの呼び(M)
長さL(mm)
表面処理
ピッチ(mm)
M2ねじ呼びサイズ(mm)
二面幅 B(mm)
材質証明書：表面処理
ねじM径
サイズ（X表記）(mm)
サイズ（-表記）(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
6
10
ふっ素樹脂コーティング
1
3
5
ふっ素樹脂コーティング
M6
M6X10
M6-10
10

1個

900円( 990円 )

7日目

6
12
ふっ素樹脂コーティング
1
3
5
ふっ素樹脂コーティング
M6
M6X12
M6-12
10

1個

900円( 990円 )

7日目

6
16
ふっ素樹脂コーティング
1
3
5
ふっ素樹脂コーティング
M6
M6X16
M6-16
10

1個

900円( 990円 )

7日目

6
20
ふっ素樹脂コーティング
1
3
5
ふっ素樹脂コーティング
M6
M6X20
M6-20
10

1個

900円( 990円 )

7日目

6
25
ふっ素樹脂コーティング
1
3
5
ふっ素樹脂コーティング
M6
M6X25
M6-25
10

1個

990円( 1,089円 )

7日目

8
10
ふっ素樹脂コーティング
1.25
4
6
ふっ素樹脂コーティング
M8
M8X10
M8-10
10

1個

930円( 1,023円 )

7日目

8
16
ふっ素樹脂コーティング
1.25
4
6
ふっ素樹脂コーティング
M8
M8X16
M8-16
10

1個

930円( 1,023円 )

7日目

8
25
ふっ素樹脂コーティング
1.25
4
6
ふっ素樹脂コーティング
M8
M8X25
M8-25
10

1個

1,020円( 1,122円 )

7日目

8
30
ふっ素樹脂コーティング
1.25
4
6
ふっ素樹脂コーティング
M8
M8X30
M8-30
10

1個

1,020円( 1,122円 )

7日目

10
16
ふっ素樹脂コーティング
1.5
4
8
ふっ素樹脂コーティング
M10
M10X16
M10-16
10

1個

1,560円( 1,716円 )

7日目

10
20
ふっ素樹脂コーティング
1.5
5
8
ふっ素樹脂コーティング
M10
M10X20
M10-20
10

1個

1,560円( 1,716円 )

7日目

10
25
ふっ素樹脂コーティング
1.5
5
8
ふっ素樹脂コーティング
M10
M10X25
M10-25
10

1個

1,560円( 1,716円 )

7日目

12
20
ふっ素樹脂コーティング
1.75
6
10
ふっ素樹脂コーティング
M12
M12X20
M12-20
10

1個

1,600円( 1,760円 )

7日目

16
30
ふっ素樹脂コーティング
2
8
14
ふっ素樹脂コーティング
M16
M16X30
M16-30
10

1個

2,560円( 2,816円 )

7日目

16
35
ふっ素樹脂コーティング
2
8
14
ふっ素樹脂コーティング
M16
M16X35
M16-35
10

1個

2,560円( 2,816円 )

7日目

6
10
ふっ素含有無電解ニッケルメッキ
1
3
5
ふっ素含有無電解ニッケルメッキ
M6
M6X10
M6-10
10

10個

800円( 880円 )

7日目

6
12
ふっ素含有無電解ニッケルメッキ
1
3
5
ふっ素含有無電解ニッケルメッキ
M6
M6X12
M6-12
10

10個

800円( 880円 )

7日目

6
16
ふっ素含有無電解ニッケルメッキ
1
3
5
ふっ素含有無電解ニッケルメッキ
M6
M6X16
M6-16
10

10個

800円( 880円 )

7日目

6
20
ふっ素含有無電解ニッケルメッキ
1
3
5
ふっ素含有無電解ニッケルメッキ
M6
M6X20
M6-20
10

10個

800円( 880円 )

7日目

6
25
ふっ素含有無電解ニッケルメッキ
1
3
5
ふっ素含有無電解ニッケルメッキ
M6
M6X25
M6-25
10

10個

800円( 880円 )

7日目

8
10
ふっ素含有無電解ニッケルメッキ
1.25
4
6
ふっ素含有無電解ニッケルメッキ
M8
M8X10
M8-10
10

10個

820円( 902円 )

7日目

8
16
ふっ素含有無電解ニッケルメッキ
1.25
4
6
ふっ素含有無電解ニッケルメッキ
M8
M8X16
M8-16
10

10個

820円( 902円 )

7日目

8
25
ふっ素含有無電解ニッケルメッキ
1.25
4
6
ふっ素含有無電解ニッケルメッキ
M8
M8X25
M8-25
10

10個

820円( 902円 )

7日目

8
30
ふっ素含有無電解ニッケルメッキ
1.25
4
6
ふっ素含有無電解ニッケルメッキ
M8
M8X30
M8-30
10

10個

820円( 902円 )

7日目

10
16
ふっ素含有無電解ニッケルメッキ
1.5
4
8
ふっ素含有無電解ニッケルメッキ
M10
M10X16
M10-16
10

10個

860円( 946円 )

7日目

10
20
ふっ素含有無電解ニッケルメッキ
1.5
5
8
ふっ素含有無電解ニッケルメッキ
M10
M10X20
M10-20
10

10個

860円( 946円 )

7日目

10
25
ふっ素含有無電解ニッケルメッキ
1.5
5
8
ふっ素含有無電解ニッケルメッキ
M10
M10X25
M10-25
10

10個

860円( 946円 )

7日目

12
20
ふっ素含有無電解ニッケルメッキ
1.75
6
10
ふっ素含有無電解ニッケルメッキ
M12
M12X20
M12-20
10

10個

880円( 968円 )

7日目

  1. 1

Loading...

詳細情報

基本情報

■ふっ素樹脂コーティング/ふっ素含有無電解ニッケルメッキの特長
すべり性や難付着性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
・ふっ素樹脂コーティング：耐薬品性、すべり性、かじり防止、難付着性、帯電防止
・ふっ素含有無電解ニッケルメッキ：すべり性、かじり防止、難付着性、導電性

■ご留意事項
コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください

■製品特長
頭部にタップ穴の付いたキャップボルトです。
ボルト自身に部品取り付け可能。

(i)ご注意

  • 製品の母材が強度区分：A2-70ですが、ボルト頭部にタップ加工をすることにより、強度がA2-50相当になります。
  • 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
    コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素樹脂コーティングはPTFEとPAI（ポリアミドイミド）を混合しています。
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

納期・価格

納期

 7 日目出荷
[ NG ]ストーク適用不可

出荷日については、こちらをご覧ください。

概要・仕様

使用例

■省スペース対応
取付座面にスペースがない時や、複数のボルト穴を座面にあけたくない時に御利用頂けます。
