【ふっ素樹脂コーティング/ふっ素含有メッキ】カバーボルトボタンボルトタイプ

【ふっ素樹脂コーティング/ふっ素含有メッキ】カバーボルトボタンボルトタイプ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
860円 ～ 1,030円
税込価格
946円 ～ 1,133円

■ふっ素樹脂コーティング/ふっ素含有無電解ニッケルメッキの特長すべり性や難付着...

詳細情報を確認する

(i)ご注意

  • 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
    コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素樹脂コーティングはPTFEとPAI（ポリアミドイミド）を混合しています。
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

型番

未確定42件の候補があります。

Loading...

表示件数:
  1. 1
型番
ねじの呼び(M)
長さL(mm)
表面処理
ねじ部長さ ℓ(mm)
二面幅 B(mm)
材質証明書：表面処理
ねじM径
サイズ（X表記）(mm)
サイズ（-表記）(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
3
8
ふっ素樹脂コーティング
4
2
ふっ素樹脂コーティング
M3
M3X8
M3-8
10

1個

870円( 957円 )

7日目

3
10
ふっ素樹脂コーティング
4
2
ふっ素樹脂コーティング
M3
M3X10
M3-10
10

1個

870円( 957円 )

7日目

3
12
ふっ素樹脂コーティング
4
2
ふっ素樹脂コーティング
M3
M3X12
M3-12
10

1個

870円( 957円 )

7日目

3
15
ふっ素樹脂コーティング
4
2
ふっ素樹脂コーティング
M3
M3X15
M3-15
10

1個

870円( 957円 )

7日目

3
20
ふっ素樹脂コーティング
4
2
ふっ素樹脂コーティング
M3
M3X20
M3-20
10

1個

870円( 957円 )

7日目

4
10
ふっ素樹脂コーティング
5
2.5
ふっ素樹脂コーティング
M4
M4X10
M4-10
10

1個

880円( 968円 )

7日目

4
12
ふっ素樹脂コーティング
5
2.5
ふっ素樹脂コーティング
M4
M4X12
M4-12
10

1個

880円( 968円 )

7日目

4
15
ふっ素樹脂コーティング
5
2.5
ふっ素樹脂コーティング
M4
M4X15
M4-15
10

1個

880円( 968円 )

7日目

4
20
ふっ素樹脂コーティング
5
2.5
ふっ素樹脂コーティング
M4
M4X20
M4-20
10

1個

880円( 968円 )

7日目

5
12
ふっ素樹脂コーティング
6
3
ふっ素樹脂コーティング
M5
M5X12
M5-12
10

1個

890円( 979円 )

7日目

5
15
ふっ素樹脂コーティング
6
3
ふっ素樹脂コーティング
M5
M5X15
M5-15
10

1個

890円( 979円 )

7日目

5
20
ふっ素樹脂コーティング
6
3
ふっ素樹脂コーティング
M5
M5X20
M5-20
10

1個

890円( 979円 )

7日目

5
25
ふっ素樹脂コーティング
6
3
ふっ素樹脂コーティング
M5
M5X25
M5-25
10

1個

990円( 1,089円 )

7日目

6
12
ふっ素樹脂コーティング
8
4
ふっ素樹脂コーティング
M6
M6X12
M6-12
10

1個

900円( 990円 )

7日目

6
15
ふっ素樹脂コーティング
8
4
ふっ素樹脂コーティング
M6
M6X15
M6-15
10

1個

900円( 990円 )

7日目

6
20
ふっ素樹脂コーティング
8
4
ふっ素樹脂コーティング
M6
M6X20
M6-20
10

1個

900円( 990円 )

7日目

6
25
ふっ素樹脂コーティング
8
4
ふっ素樹脂コーティング
M6
M6X25
M6-25
10

1個

1,000円( 1,100円 )

7日目

8
12
ふっ素樹脂コーティング
10
5
ふっ素樹脂コーティング
M8
M8X12
M8-12
10

1個

930円( 1,023円 )

7日目

8
15
ふっ素樹脂コーティング
10
5
ふっ素樹脂コーティング
M8
M8X15
M8-15
10

1個

930円( 1,023円 )

7日目

8
20
ふっ素樹脂コーティング
10
5
ふっ素樹脂コーティング
M8
M8X20
M8-20
10

1個

930円( 1,023円 )

7日目

8
25
ふっ素樹脂コーティング
10
5
ふっ素樹脂コーティング
M8
M8X25
M8-25
10

1個

1,030円( 1,133円 )

7日目

3
8
ふっ素含有無電解ニッケルメッキ
4
2
ふっ素含有無電解ニッケルメッキ
M3
M3X8
M3-8
10

10個

860円( 946円 )

7日目

3
10
ふっ素含有無電解ニッケルメッキ
4
2
ふっ素含有無電解ニッケルメッキ
M3
M3X10
M3-10
10

10個

860円( 946円 )

7日目

3
12
ふっ素含有無電解ニッケルメッキ
4
2
ふっ素含有無電解ニッケルメッキ
M3
M3X12
M3-12
10

10個

860円( 946円 )

7日目

3
15
ふっ素含有無電解ニッケルメッキ
4
2
ふっ素含有無電解ニッケルメッキ
M3
M3X15
M3-15
10

10個

860円( 946円 )

7日目

3
20
ふっ素含有無電解ニッケルメッキ
4
2
ふっ素含有無電解ニッケルメッキ
M3
M3X20
M3-20
10

10個

860円( 946円 )

7日目

4
10
ふっ素含有無電解ニッケルメッキ
5
2.5
ふっ素含有無電解ニッケルメッキ
M4
M4X10
M4-10
10

10個

870円( 957円 )

7日目

4
12
ふっ素含有無電解ニッケルメッキ
5
2.5
ふっ素含有無電解ニッケルメッキ
M4
M4X12
M4-12
10

10個

870円( 957円 )

7日目

4
15
ふっ素含有無電解ニッケルメッキ
5
2.5
ふっ素含有無電解ニッケルメッキ
M4
M4X15
M4-15
10

10個

870円( 957円 )

7日目

4
20
ふっ素含有無電解ニッケルメッキ
5
2.5
ふっ素含有無電解ニッケルメッキ
M4
M4X20
M4-20
10

10個

870円( 957円 )

7日目

5
12
ふっ素含有無電解ニッケルメッキ
6
3
ふっ素含有無電解ニッケルメッキ
M5
M5X12
M5-12
10

10個

880円( 968円 )

7日目

5
15
ふっ素含有無電解ニッケルメッキ
6
3
ふっ素含有無電解ニッケルメッキ
M5
M5X15
M5-15
10

10個

880円( 968円 )

7日目

5
20
ふっ素含有無電解ニッケルメッキ
6
3
ふっ素含有無電解ニッケルメッキ
M5
M5X20
M5-20
10

10個

880円( 968円 )

7日目

5
25
ふっ素含有無電解ニッケルメッキ
6
3
ふっ素含有無電解ニッケルメッキ
M5
M5X25
M5-25
10

10個

880円( 968円 )

7日目

6
12
ふっ素含有無電解ニッケルメッキ
8
4
ふっ素含有無電解ニッケルメッキ
M6
M6X12
M6-12
10

10個

890円( 979円 )

7日目

6
15
ふっ素含有無電解ニッケルメッキ
8
4
ふっ素含有無電解ニッケルメッキ
M6
M6X15
M6-15
10

10個

890円( 979円 )

7日目

6
20
ふっ素含有無電解ニッケルメッキ
8
4
ふっ素含有無電解ニッケルメッキ
M6
M6X20
M6-20
10

10個

890円( 979円 )

7日目

6
25
ふっ素含有無電解ニッケルメッキ
8
4
ふっ素含有無電解ニッケルメッキ
M6
M6X25
M6-25
10

10個

890円( 979円 )

7日目

8
12
ふっ素含有無電解ニッケルメッキ
10
5
ふっ素含有無電解ニッケルメッキ
M8
M8X12
M8-12
10

10個

920円( 1,012円 )

7日目

8
15
ふっ素含有無電解ニッケルメッキ
10
5
ふっ素含有無電解ニッケルメッキ
M8
M8X15
M8-15
10

10個

920円( 1,012円 )

7日目

8
20
ふっ素含有無電解ニッケルメッキ
10
5
ふっ素含有無電解ニッケルメッキ
M8
M8X20
M8-20
10

10個

920円( 1,012円 )

7日目

8
25
ふっ素含有無電解ニッケルメッキ
10
5
ふっ素含有無電解ニッケルメッキ
M8
M8X25
M8-25
10

10個

920円( 1,012円 )

7日目

  1. 1

Loading...

詳細情報

基本情報

■ふっ素樹脂コーティング/ふっ素含有無電解ニッケルメッキの特長
すべり性や難付着性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
・ふっ素樹脂コーティング：耐薬品性、すべり性、かじり防止、難付着性、帯電防止
・ふっ素含有無電解ニッケルメッキ：すべり性、かじり防止、難付着性、導電性

■ご留意事項
コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください

(i)ご注意

  • 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
    コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素樹脂コーティングはPTFEとPAI（ポリアミドイミド）を混合しています。
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

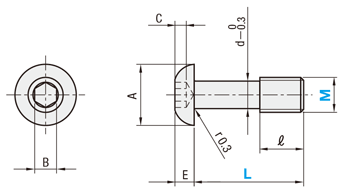

外形図・規格表

[ ! ]外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
Type[ M ]材質強度区分表面処理仕様
[ S ]表面処理種類膜厚耐熱温度[ H ]被膜硬度
FH-CBBTSUS304相当A2−50相当ふっ素樹脂コーティング
（変性塗料：PTFE+PAI)
25+25
-15		μｍ
210℃鉛筆硬度 2H
NF-CBBTふっ素含有無電解ニッケルメッキ
（20vol％）
7±3μｍ
300℃400HV
[ ! ]ふっ素樹脂コーティングのねじ部（首下・逃げ部含む）の膜厚は15+15
-5		μｍです
[ ! ]塩水噴霧試験の結果はこちら

規格表

型式−L
FH−CBBT5−20
NF−CBBT5−20
型式LℓAE
(最大)		BC
(最小)		ｄ
TypeM
（並目）
FH-CBBT
NF-CBBT		3810121520 45.51.621.042.2
4 10121520 57.52.22.51.33
5  1215202569.52.731.563.9
6  12152025810.53.342.084.5
8  1215202510144.452.66.3
■ 技術情報
表面処理名称ふっ素樹脂コーティング
(変性塗料：PTFE+PAI)		ふっ素含有無電解ニッケルメッキ
（20vol％）
表面硬度鉛筆硬度　2H400HV
動摩擦係数_参考値0.15～0.30.1～0.2
撥水角（撥水性）_参考値107°115°
電気的特性_参考値帯電防止　1010～1011Ω導電性
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。

■おねじ部に関する注意点
　-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
　-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。
　-ふっ素樹脂コーティングは繰り返し取付を行うと被膜が剥がれる場合があります。

■締結力比較（母材：SUS304)
試験結果
試料試料型番軸力
（KN）		ねじ面摩擦
係数
ステンレスボルト
（表面処理なし）		SCB6-253.60.473
ふっ素樹脂コーティング
（PTFE+PAI）		FH-SCB6-256.70.091
ふっ素含有無電解ニッケルメッキ
（20vol%）		NF-SCB6-258.00.100

試験方法
試験機試験方法
ねじ締め付け試験機
（NST-500NM/日本計測システム株式会社）		JIS B1084

納期・価格

価格表

・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式LFH-CBBTNF-CBBT
￥基準単価￥スライド単価￥基準単価￥スライド単価
TypeM
（並目）		1〜19本20〜29本30〜50本10～19本20～29本30～39本40～50本
FH-CBBT
NF-CBBT		38870737647860620438396
10870737647860620438396
12870737647860620438396
15870737647860620438396
20870737647860620438396
410880747657870630448406
12880747657870630448406
15880747657870630448406
20880747657870630448406
512890757667880640458416
15890757667880640458416
20890757667880640458416
25990840750880640458416
612900767667890650458416
15900767667890650458416
20900767667890650458416
251,000850750890650458416
812930797687920680478436
15930797687920680478436
20930797687920680478436
251,030880770920680478436
※ふっ素含有無電解ニッケルメッキ品（NF-CBBT）は10本からの販売となります。
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 7 日目出荷
[ NG ]ストーク適用不可
数量区分標準対応個別対応
小口大口大口
数　量1～5051～100101～300301～500501～
出荷日通常+9日+14日+24日お見積り

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【ふっ素樹脂コーティング/ふっ素含有メッキ】カバーボルトボタンボルトタイプ

【ふっ素樹脂コーティング/ふっ素含有メッキ】カバーボルトボタンボルトタイプ

    【ふっ素樹脂コーティング/ふっ素含有メッキ】カバーボルト 低頭タイプ

    【ふっ素樹脂コーティング/ふっ素含有メッキ】カバーボルト 低頭タイプ

      【ふっ素樹脂コーティング/ふっ素含有メッキ】カバーボルト　十字穴タイプ

      【ふっ素樹脂コーティング/ふっ素含有メッキ】カバーボルト　十字穴タイプ

        【ふっ素樹脂コーティング/ふっ素含有メッキ】カバーボルト 極低頭タイプ

        【ふっ素樹脂コーティング/ふっ素含有メッキ】カバーボルト 極低頭タイプ

          【ふっ素コーティング】全長指定カバーボルト　六角穴付タイプ

          【ふっ素コーティング】全長指定カバーボルト　六角穴付タイプ

            【ふっ素コーティング】全長指定カバーボルト　ボタンボルトタイプ

            【ふっ素コーティング】全長指定カバーボルト　ボタンボルトタイプ

              【ふっ素樹脂コーティング/ふっ素含有メッキ】カバーボルト六角穴付ボルトタイプ

              【ふっ素樹脂コーティング/ふっ素含有メッキ】カバーボルト六角穴付ボルトタイプ

                【ふっ素含有メッキ】カバーボルトローレット付タイプ

                【ふっ素含有メッキ】カバーボルトローレット付タイプ

                  【ふっ素含有メッキ】カバーボルト　小箱

                  【ふっ素含有メッキ】カバーボルト　小箱

                    【ふっ素含有メッキ】カバーボルト　長尺ローレット付タイプ

                    【ふっ素含有メッキ】カバーボルト　長尺ローレット付タイプ

                      【エコノミーシリーズ】 RoHS対応 カバーボルト ボタンボルトタイプ

                      【エコノミーシリーズ】 RoHS対応 カバーボルト ボタンボルトタイプ

                        カバーボルト SUS304・頭部寸法選択タイプ

                        カバーボルト SUS304・頭部寸法選択タイプ

                          カバーボルトボタンボルトタイプ

                          カバーボルトボタンボルトタイプ
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 860円～ 760円～ 750円～ 840円～ - - - 870円～ 15,750円～ 940円～ 231円～ 400円～ 320円～
                            通常出荷日 7日目   7日目   7日目   7日目   9日目   9日目   7日目～   7日目   7日目   7日目   在庫品1日目   当日出荷可能 在庫品1日目～   当日出荷可能 在庫品1日目   当日出荷可能
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / かじり防止 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 / かじり防止 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / かじり防止 耐食性・耐薬品 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性
                            取付穴形状 六角穴 六角穴 十字穴 六角穴 六角穴 六角穴 六角穴 なし 六角穴 なし 六角穴 - 六角穴
                            詳細形状 ボタン 低頭 トラス 極低頭 標準 ボタン 標準 ローレット 標準 ローレット ボタン ローレット ボタン
                            材質 SUS304相当 SUSXM7 SUS304相当 SUSXM7 SUS304相当 SUS304相当 SUS304相当 SUS303 SUS304相当 SUS303 SUS304相当 SUS304 SUS304相当

                            【ふっ素樹脂コーティング/ふっ素含有メッキ】カバーボルトボタンボルトタイプのレビュー

                            この商品のレビューはありません レビューを書く

                            脱落防止ねじカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            back next

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.

                            閉じる

                            比較リスト
