【ふっ素コーティング】六角穴付全長指定ねじ　両端右ねじ

【ふっ素コーティング】六角穴付全長指定ねじ　両端右ねじ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

■ふっ素樹脂コーティングの特長耐薬品性・すべり性・難付着性・帯電防止に優れてお...

詳細情報を確認する

(i)ご注意

  • M16,またはM20の時、全長Lを20～25とご指定されると六角穴の下穴が貫通する場合がございます。
  • 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
    コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    PTFEとPAI（ポリアミドイミド）を混合したコーティングです。

型番

未確定8件の候補があります。

Loading...

表示件数:
  1. 1
型番
ねじの呼び(M)
長さL(mm)
E(mm)
F(mm)
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
4
20 ～ 150
0 ～ 20
0 ～ 20
10

1個

-( - )

8日目

5
20 ～ 250
0 ～ 25
0 ～ 25
10

1個

-( - )

8日目

6
20 ～ 250
0 ～ 30
0 ～ 30
10

1個

-( - )

8日目

8
20 ～ 400
0 ～ 40
0 ～ 40
10

1個

-( - )

8日目

10
20 ～ 400
0 ～ 50
0 ～ 50
10

1個

-( - )

8日目

12
20 ～ 400
0 ～ 60
0 ～ 60
10

1個

-( - )

8日目

16
20 ～ 400
0 ～ 80
0 ～ 80
10

1個

-( - )

8日目

20
20 ～ 400
0 ～ 100
0 ～ 100
10

1個

-( - )

8日目

  1. 1

Loading...

詳細情報

基本情報

■ふっ素樹脂コーティングの特長
耐薬品性・すべり性・難付着性・帯電防止に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
かじり防止・焼き付き防止に効果を発揮します。

■ご留意事項
コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください

■製品特長
L寸法（全長）を1mm単位で指定できる、六角穴付両端右ねじです。

(i)ご注意

  • M16,またはM20の時、全長Lを20～25とご指定されると六角穴の下穴が貫通する場合がございます。
  • 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
    コーティングの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    PTFEとPAI（ポリアミドイミド）を混合したコーティングです。

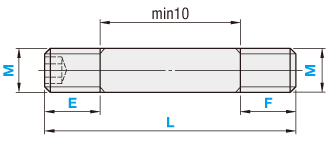

外形図・規格表

両端右ねじ

[ ! ]E寸・F寸は完全ねじ部の長さです。
[ ! ]外形図、規格表の寸法はコーティング前の表記です。仕上がり寸法にはコーティングの膜厚分が加わります。
Type[ M ]材質コーティング仕様
[ S ]コーティング種類膜厚耐熱温度[ H ]被膜硬度
FH-FWBBSSUS304相当ふっ素樹脂コーティング
（変性塗料：PTFE+PAI)
15+15
-5		μｍ
210℃鉛筆硬度 2H

規格表

型式−L−E−F
FH-FWBBS6−100−E10−F10
■両端右ねじ　L寸フリー指定
型式指定1mm単位ねじピッチ
(並目)		B
TypeMLEF
FH-FWBBS420〜1500〜1000〜1000.72
520〜2500.82.5
613
820〜4001.254
101.55
121.756
1628
202.510
[ ! ]E≦M×5 F=0 またはM/2≦F≦M×5
[ ! ]E＝0(F＝0)の場合、E寸法(F寸法)側のねじ加工をしません。

追加工

型式−L−E−F−(SWC · RAC)  9 日目出荷
FH-FWBBS8−100−20−20−SWC
AlterationsCodeSpec.￥/1Code AlterationsCodeSpec.￥/1Code
スリワリ加工
(右端面またはF寸側に加工)
SWCWは以下の寸法になります。
 MW
4・51
6・81.5
102
12・162.5
203

[ NG ]RACとの併用不可		200六角穴加工
(右端面またはF寸側に加工)
RAC[ ! ]左右六角穴の位相は
　　任意となります。
[ NG ]L≦50は適用不可。
[ NG ]SWCとの併用不可		300
■ 技術情報
表面処理名称ふっ素樹脂コーティング
(変性塗料：PTFE+PAI)
表面硬度鉛筆硬度　2H
動摩擦係数_参考値 0.15～0.3
撥水角（撥水性）_参考値107°
電気的特性_参考値帯電防止　1010～1011Ω

[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。

■ふっ素樹脂コーティングのおねじ部について
・おねじ部はねじ面摩擦係数が低下するため締結力が向上します。締付トルクの参考値はこちら
・規格表の寸法に膜厚がかかるため、おねじ部は取付時入りにくい場合があります。
・何度も取付を行うとコーティングが剥がれる場合があります。


納期・価格

価格表

■両端右ねじ　L寸フリー指定
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価￥スライド単価
1～19本20～24本
TypeML20〜100L101〜200L201〜400L20〜100L101〜200L201〜400
FH-FWBBS42,9904,580－2,6043,880－
52,9904,5807,5602,6043,8806,241
63,0004,5807,5602,6143,8806,241
83,0504,6807,6702,6613,9756,345
103,4005,4509,2502,9094,5477,526
123,4305,5509,3902,9374,6427,659
163,5405,7809,7503,0424,8608,001
203,6406,0009,9903,1375,0698,229
[ ! ]表示数量超えはWOSにてご確認ください。

納期

 9 日目出荷
[ NG ]ストーク適用不可
数量区分標準対応個別対応
小口大口大口
数　量1～4950～100101～200201～
出荷日通常＋1日＋3日お見積り

出荷日については、こちらをご覧ください。

概要・仕様

仕様・概要

[ ! ]E寸・F寸は完全ねじ部の長さです。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
