【ふっ素樹脂コーティング/ふっ素含有メッキ】六角穴付全長指定ねじ　全ねじ

【ふっ素樹脂コーティング/ふっ素含有メッキ】六角穴付全長指定ねじ　全ねじ

画像をクリックして拡大イメージを表示する

画像にマウスを合わせてイメージを拡大する

  • 数量スライド割引
評価 0.0 0件のレビュー（商品レビューの投稿ができます）
通常価格(税別)
 -
税込価格
 -

■ふっ素樹脂コーティング/ふっ素含有無電解ニッケルメッキの特長すべり性や難付着...

詳細情報を確認する

(i)ご注意

  • 両端面のねじ山が鋭利になる場合がございます。お取扱いに十分お気を付けください。
  • 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
    コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素樹脂コーティングはPTFEとPAI（ポリアミドイミド）を混合しています。
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

型番

未確定44件の候補があります。

Loading...

表示件数:
  1. 1
型番
ねじの呼び(M)
長さL(mm)
表面処理
二面幅 B(mm)
仕様
材質証明書：表面処理
RoHS

?

最小発注数量
通常単価(税別)(税込単価)
  • 価格の安い順
  • 価格の高い順
  • 解除
通常
出荷日
  • 早い順
  • 遅い順
  • 解除
4
20 ～ 45
ふっ素樹脂コーティング
2
長さ L フリー指定
ふっ素樹脂コーティング
10

1個

-( - )

8日目

5
35
ふっ素樹脂コーティング
0.5
長さ L 固定
ふっ素樹脂コーティング
10

1個

2,220円( 2,442円 )

7日目

5
40
ふっ素樹脂コーティング
0.5
長さ L 固定
ふっ素樹脂コーティング
10

1個

2,220円( 2,442円 )

7日目

5
45
ふっ素樹脂コーティング
0.5
長さ L 固定
ふっ素樹脂コーティング
10

1個

2,220円( 2,442円 )

7日目

5
50
ふっ素樹脂コーティング
0.5
長さ L 固定
ふっ素樹脂コーティング
10

1個

2,220円( 2,442円 )

7日目

5
60
ふっ素樹脂コーティング
0.5
長さ L 固定
ふっ素樹脂コーティング
10

1個

2,220円( 2,442円 )

7日目

5
20 ～ 250
ふっ素樹脂コーティング
2.5
長さ L フリー指定
ふっ素樹脂コーティング
10

1個

-( - )

8日目

6
30
ふっ素樹脂コーティング
0.75
長さ L 固定
ふっ素樹脂コーティング
10

1個

2,250円( 2,475円 )

7日目

6
35
ふっ素樹脂コーティング
0.75
長さ L 固定
ふっ素樹脂コーティング
10

1個

2,250円( 2,475円 )

7日目

6
40
ふっ素樹脂コーティング
0.75
長さ L 固定
ふっ素樹脂コーティング
10

1個

2,250円( 2,475円 )

7日目

6
45
ふっ素樹脂コーティング
0.75
長さ L 固定
ふっ素樹脂コーティング
10

1個

2,250円( 2,475円 )

7日目

6
50
ふっ素樹脂コーティング
0.75
長さ L 固定
ふっ素樹脂コーティング
10

1個

2,250円( 2,475円 )

7日目

6
60
ふっ素樹脂コーティング
0.75
長さ L 固定
ふっ素樹脂コーティング
10

1個

2,250円( 2,475円 )

7日目

6
80
ふっ素樹脂コーティング
0.75
長さ L 固定
ふっ素樹脂コーティング
10

1個

2,250円( 2,475円 )

7日目

6
20 ～ 250
ふっ素樹脂コーティング
3
長さ L フリー指定
ふっ素樹脂コーティング
10

1個

-( - )

8日目

8
50
ふっ素樹脂コーティング
1
長さ L 固定
ふっ素樹脂コーティング
10

1個

2,720円( 2,992円 )

7日目

8
60
ふっ素樹脂コーティング
1
長さ L 固定
ふっ素樹脂コーティング
10

1個

2,720円( 2,992円 )

7日目

8
80
ふっ素樹脂コーティング
1
長さ L 固定
ふっ素樹脂コーティング
10

1個

2,720円( 2,992円 )

7日目

8
20 ～ 400
ふっ素樹脂コーティング
4
長さ L フリー指定
ふっ素樹脂コーティング
10

1個

-( - )

8日目

10
50
ふっ素樹脂コーティング
1.25
長さ L 固定
ふっ素樹脂コーティング
10

1個

2,760円( 3,036円 )

7日目

10
80
ふっ素樹脂コーティング
1.25
長さ L 固定
ふっ素樹脂コーティング
10

1個

2,760円( 3,036円 )

7日目

10
100
ふっ素樹脂コーティング
1.25
長さ L 固定
ふっ素樹脂コーティング
10

1個

2,760円( 3,036円 )

7日目

10
20 ～ 400
ふっ素樹脂コーティング
5
長さ L フリー指定
ふっ素樹脂コーティング
10

1個

-( - )

8日目

12
20 ～ 400
ふっ素樹脂コーティング
6
長さ L フリー指定
ふっ素樹脂コーティング
10

1個

-( - )

8日目

16
20 ～ 400
ふっ素樹脂コーティング
8
長さ L フリー指定
ふっ素樹脂コーティング
10

1個

-( - )

8日目

20
20 ～ 400
ふっ素樹脂コーティング
10
長さ L フリー指定
ふっ素樹脂コーティング
10

1個

-( - )

8日目

5
35
ふっ素含有無電解ニッケルメッキ
0.5
長さ L 固定
ふっ素含有無電解ニッケルメッキ
10

10個

1,460円( 1,606円 )

7日目

5
40
ふっ素含有無電解ニッケルメッキ
0.5
長さ L 固定
ふっ素含有無電解ニッケルメッキ
10

10個

1,460円( 1,606円 )

7日目

5
45
ふっ素含有無電解ニッケルメッキ
0.5
長さ L 固定
ふっ素含有無電解ニッケルメッキ
10

10個

1,460円( 1,606円 )

7日目

5
50
ふっ素含有無電解ニッケルメッキ
0.5
長さ L 固定
ふっ素含有無電解ニッケルメッキ
10

10個

1,460円( 1,606円 )

7日目

5
60
ふっ素含有無電解ニッケルメッキ
0.5
長さ L 固定
ふっ素含有無電解ニッケルメッキ
10

10個

1,460円( 1,606円 )

7日目

6
30
ふっ素含有無電解ニッケルメッキ
0.75
長さ L 固定
ふっ素含有無電解ニッケルメッキ
10

10個

1,490円( 1,639円 )

7日目

6
35
ふっ素含有無電解ニッケルメッキ
0.75
長さ L 固定
ふっ素含有無電解ニッケルメッキ
10

10個

1,490円( 1,639円 )

7日目

6
40
ふっ素含有無電解ニッケルメッキ
0.75
長さ L 固定
ふっ素含有無電解ニッケルメッキ
10

10個

1,490円( 1,639円 )

7日目

6
45
ふっ素含有無電解ニッケルメッキ
0.75
長さ L 固定
ふっ素含有無電解ニッケルメッキ
10

10個

1,490円( 1,639円 )

7日目

6
50
ふっ素含有無電解ニッケルメッキ
0.75
長さ L 固定
ふっ素含有無電解ニッケルメッキ
10

10個

1,490円( 1,639円 )

7日目

6
60
ふっ素含有無電解ニッケルメッキ
0.75
長さ L 固定
ふっ素含有無電解ニッケルメッキ
10

10個

1,490円( 1,639円 )

7日目

6
80
ふっ素含有無電解ニッケルメッキ
0.75
長さ L 固定
ふっ素含有無電解ニッケルメッキ
10

10個

1,490円( 1,639円 )

7日目

8
50
ふっ素含有無電解ニッケルメッキ
1
長さ L 固定
ふっ素含有無電解ニッケルメッキ
10

10個

1,520円( 1,672円 )

7日目

8
60
ふっ素含有無電解ニッケルメッキ
1
長さ L 固定
ふっ素含有無電解ニッケルメッキ
10

10個

1,520円( 1,672円 )

7日目

8
80
ふっ素含有無電解ニッケルメッキ
1
長さ L 固定
ふっ素含有無電解ニッケルメッキ
10

10個

1,520円( 1,672円 )

7日目

10
50
ふっ素含有無電解ニッケルメッキ
1.25
長さ L 固定
ふっ素含有無電解ニッケルメッキ
10

10個

1,560円( 1,716円 )

7日目

10
80
ふっ素含有無電解ニッケルメッキ
1.25
長さ L 固定
ふっ素含有無電解ニッケルメッキ
10

10個

1,560円( 1,716円 )

7日目

10
100
ふっ素含有無電解ニッケルメッキ
1.25
長さ L 固定
ふっ素含有無電解ニッケルメッキ
10

10個

1,560円( 1,716円 )

7日目

  1. 1

Loading...

詳細情報

基本情報

■ふっ素樹脂コーティング/ふっ素含有無電解ニッケルメッキの特長
すべり性や難付着性などの機能性に優れており、一般製造装置・半導体製造関連装置・FPD製造関連装置等で使われています。
・ふっ素樹脂コーティング：耐薬品性、すべり性、かじり防止、難付着性、帯電防止
・ふっ素含有無電解ニッケルメッキ：すべり性、かじり防止、難付着性、導電性

■ご留意事項
コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください

■製品特長
L寸法（全長）を選択または、1mm単位で指定できる、六角穴付全ねじです。

(i)ご注意

  • 両端面のねじ山が鋭利になる場合がございます。お取扱いに十分お気を付けください。
  • 当ページの価格表は24年10月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
  • 外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
    コーティング/メッキの処理過程で発生する処理跡などが残る場合があります。こちらをご参照ください
    ふっ素樹脂コーティングはPTFEとPAI（ポリアミドイミド）を混合しています。
    ふっ素含有メッキは無電解ニッケルメッキ液にPTFE粒子を含有させたものを使用しています。

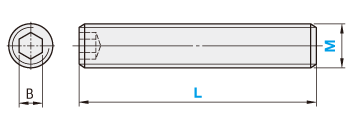

外形図・規格表

全ねじ

[ ! ]外形図、規格表の寸法はコーティング/メッキ前の表記です。仕上がり寸法にはコーティング/メッキの膜厚分が加わります。
Type[ M ]材質表面処理仕様
[ S ]表面処理種類膜厚耐熱温度[ H ]被膜硬度
FH-FABBSSUS304相当ふっ素樹脂コーティング
（変性塗料：PTFE+PAI)
15+15
-15		μｍ
210℃鉛筆硬度 2H
NF-FABBSSUS304相当ふっ素含有無電解ニッケルメッキ
（20vol％）
7±3μｍ
300℃400HV
[ ! ]塩水噴霧試験の結果はこちら

規格表

型式−L
FH−FABBS5−35
NF−FABBS6−80
■全ねじ　L寸固定
型式LねじピッチB
TypeM(並目)
FH-FABBS
NF-FABBS		5 3540455060  0.80.5
630354045506080 10.75
8    506080 1.251
10    50 801001.51.25
■全ねじ　L寸フリー指定
型式L
指定1mm単位		ねじピッチ
(並目)		B
TypeM
FH-FABBS420〜450.72
520〜2500.82.5
613
820〜4001.254
101.55
121.756
1628
202.510

追加工

型式−L−(SWC · RAC)  9 日目出荷
FH-FABBS10−100−SWC[ NG ]ストーク適用不可
AlterationsCodeSpec.￥/1Code AlterationsCodeSpec.￥/1Code
スリワリ加工
(右端面またはF寸側に加工)
SWC[ ! ]L寸フリー指定に適用
Wは以下の寸法になります。

 MW
4・51
6・81.5
102
12・162.5
203

[ NG ]RACとの併用不可		200六角穴加工
(右端面またはF寸側に加工)
RAC[ ! ]L寸フリー指定に適用
[ ! ]左右六角穴の位相は
　　任意となります。
[ NG ]L≦50は適用不可。
[ NG ]SWCとの併用不可		300
■ 技術情報
表面処理名称ふっ素樹脂コーティング
(変性塗料：PTFE+PAI)		ふっ素含有無電解ニッケルメッキ
（20vol％）
表面硬度鉛筆硬度　2H400HV
動摩擦係数_参考値0.15～0.30.1～0.2
撥水角（撥水性）_参考値107°115°
電気的特性_参考値帯電防止　1010～1011Ω導電性
[ ! ]塩水噴霧試験の結果はこちら
[ ! ]鉛筆硬度 2Hとは、2Hの鉛筆でひっかいて傷が付かない硬度です。（JIS K 5600-5-4:1999）
[ ! ]PAIはポリアミドイミドの略称です。
[ ! ]ふっ素含有無電解ニッケルメッキ（20vol%）はPTFE粒子を20～25vol％の割合で含有しています。

■おねじ部に関する注意点
　-ねじ面の摩擦係数が下がり抵抗損失が減るため、締結力が向上します。締付トルクの参考値はこちら
　-規格表の寸法に膜厚が加わるため、めねじへの取付時に入りにくい場合があります。
　-ふっ素樹脂コーティングは繰り返し取付を行うと被膜が剥がれる場合があります。

■締結力比較（母材：SUS304)
試験結果
試料試料型番軸力
（KN）		ねじ面摩擦
係数
ステンレスボルト
（表面処理なし）		SCB6-253.60.473
ふっ素樹脂コーティング
（PTFE+PAI）		FH-SCB6-256.70.091
ふっ素含有無電解ニッケルメッキ
（20vol%）		NF-SCB6-258.00.100

試験方法
試験機試験方法
ねじ締め付け試験機
（NST-500NM/日本計測システム株式会社）		JIS B1084

納期・価格

価格表

■全ねじ　L寸固定
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式￥基準単価￥スライド単価
TypeM1～19本20～24本
FH-FABBS52,2201,874
62,2501,902
82,7202,264
102,7602,302
[ ! ]表示数量超えはWOSにてご確認ください。
型式Ｌ￥基準単価￥スライド単価
TypeM10～19本20～24本
NF-FABBS5 3540455060  1,4601,174
6303540455060  1,4901,202
      80 1,4901,409
8    506080 1,5201,231
10    50   1,5601,269
      801001,5601,476
※ふっ素含有無電解ニッケルメッキ品（NF-FABBS）は10本からの販売となります。
[ ! ]表示数量超えはWOSにてご確認ください。
■全ねじ　L寸フリー指定
・下表の価格表は24年10月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
型式FH-FABBS
￥基準単価￥スライド単価
1～19本20～24本
TypeML20〜100L101〜200L201〜400L20〜100L101〜200L201〜400
FH-FABBS42,510－－2,149－－
52,7204,3007,2402,3493,6155,938
62,7204,3007,2402,3493,6155,938
82,7704,4007,2402,3963,7105,938
103,1605,1708,8802,6824,2827,176
123,2105,2708,9802,7294,3777,271
163,2505,3609,1102,7674,4627,394
203,3005,4509,3002,8154,5487,575
[ ! ]表示数量超えはWOSにてご確認ください。

納期

●L寸固定
 7 日目出荷
[ NG ]ストーク適用不可
数量区分標準対応個別対応
小口大口
数　量1～3031～
出荷日通常お見積り
●L寸フリー指定
 8 日目出荷
[ NG ]ストーク適用不可
数量区分標準対応個別対応
小口大口大口
数　量1～4950～500501～
出荷日通常＋4日お見積り

出荷日については、こちらをご覧ください。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

この商品を見た人は、こんな商品も見ています

今見ている商品

【ふっ素樹脂コーティング/ふっ素含有メッキ】六角穴付全長指定ねじ　全ねじ

【ふっ素樹脂コーティング/ふっ素含有メッキ】六角穴付全長指定ねじ　全ねじ

    【ふっ素コーティング】六角穴付全長指定ねじ　両端右ねじ

    【ふっ素コーティング】六角穴付全長指定ねじ　両端右ねじ

      【ふっ素コーティング】全長指定ねじ　全ねじ

      【ふっ素コーティング】全長指定ねじ　全ねじ

        【ふっ素樹脂コーティング/ふっ素含有メッキ】全ねじ

        【ふっ素樹脂コーティング/ふっ素含有メッキ】全ねじ

          チタン　全ねじ

          チタン　全ねじ

            SUS316L　全ねじ

            SUS316L　全ねじ

              SUS304CUN A2-90 高強度寸切ボルト

              SUS304CUN A2-90 高強度寸切ボルト

                【クリーン洗浄品】六角スタッド

                【クリーン洗浄品】六角スタッド

                  【クリーン洗浄品】六角穴付全長指定ねじ 全ねじ

                  【クリーン洗浄品】六角穴付全長指定ねじ 全ねじ

                    【クリーン洗浄品】六角穴付全長指定ねじ　両端右ねじ

                    【クリーン洗浄品】六角穴付全長指定ねじ　両端右ねじ

                      【クリーン洗浄品】全長指定ねじ 全ねじ

                      【クリーン洗浄品】全長指定ねじ 全ねじ

                        【クリーン洗浄品】全長指定ねじ　両端右ねじ　細目

                        【クリーン洗浄品】全長指定ねじ　両端右ねじ　細目

                          【クリーン洗浄品】全長指定ねじ　両端右ねじ　並目

                          【クリーン洗浄品】全長指定ねじ　両端右ねじ　並目
                            メーカー ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ 藤本産業 ミスミ ミスミ ミスミ ミスミ ミスミ ミスミ
                            通常価格 - - - 820円～ 3,740円～ 290円～ 2,634円～ 620円～ - - - - -
                            通常出荷日 7日目～   8日目   8日目～   7日目   在庫品1日目   当日出荷可能 在庫品1日目   当日出荷可能 3日目   6日目   3日目～   5日目   5日目～   5日目   5日目
                            環境対応 RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質） RoHS対応（10物質）
                            特性・用途 耐食性・耐薬品 / 非磁性 / かじり防止 耐食性・耐薬品 / 非磁性 / 耐熱性 / かじり防止 耐食性・耐薬品 / 非磁性 / 耐熱性 / かじり防止 耐食性・耐薬品 / 非磁性 / かじり防止 真空 / 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 耐食性・耐薬品 / 導電性・帯電防止 / 非磁性 / 耐熱性 耐食性・耐薬品 / 非磁性 / 耐熱性 - - - - - -
                            基本形状 全ねじ 全ねじ(両端右ねじ) 全ねじ 全ねじ 全ねじ 全ねじ 全ねじ 六角スタッド 全ねじ 全ねじ(両端右ねじ) 全ねじ 全ねじ(両端右ねじ) 全ねじ(両端右ねじ)
                            取付穴形状 六角穴 六角穴 なし なし なし なし なし なし 六角穴 六角穴 なし なし なし
                            材質 SUS304相当 SUS304相当 SUS304相当 SUS304相当 純チタン2種 SUS316L ステンレス S45C - - - SUS304相当 -

                            【ふっ素樹脂コーティング/ふっ素含有メッキ】六角穴付全長指定ねじ　全ねじのレビュー

                            この商品のレビューはありません レビューを書く

                            全ねじ・スタッドボルトカテゴリの売れ筋ランキング

                            通常価格、通常出荷日が表示と異なる場合がございます

                            技術サポート窓口

                            メカニカル部品技術窓口

                            商品の仕様・技術のお問い合わせ

                            Webお問い合わせフォーム

                            営業時間:9:00～18:00（土曜日・日曜日・祝日は除く）

                            ※お問い合わせフォームは24時間受付しております。

                            ※お問い合わせにはお客様コードが必要です。

                            閉じる

                            型番が確定しました

                            ご利用にあたって

                            ミスミについて

                            お問い合わせ

                            商品の仕様・技術

                            Webお問い合わせフォーム

                            24時間受付

                            ご注文・お取り引き

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            0120-343-066

                            9:00～18:00（日曜日・年末年始は除く）

                            お客様との通話は、サービス品質向上のため一部録音させていただいております。

                            各種調査（環境・品質等）

                            Webお問い合わせフォーム

                            24時間受付・要ログイン

                            その他のお問い合わせ

                            お問い合わせ窓口はこちら

                            モバイルサイトに切替

                            Copyright © MISUMI Corporation All Rights Reserved.
